Vervanging van de Midas Pro 2C CMOS-batterij

Geschreven door: David Braese
  • Reacties: 0
Vervanging van de Midas Pro 2C CMOS-batterij

Moeilijkheid

Gemiddeld

Stappen

15

Tijd vereist

25 - 50 minuten

Inleiding

Als de Midas Pro 2C-console de melding 'Besturingssysteem niet gevonden' op het scherm weergeeft, moet je mogelijk de CMOS-batterij vervangen. Als je het aanbevolen onderhoud uitvoert om deze elke 3 jaar te vervangen, gebruik dan deze handleiding om de CMOS-batterij te vervangen.

De CMOS-batterij is een kleine batterij waarmee de computer in de console instellingen zoals tijd en datum en de volgorde van de opstartvolgorde kan onthouden.

Als deze batterij leeg is, kan de computer in de console niet correct worden ingeschakeld.

Bijna elke CMOS-batterij is een CR2023.

  1. IUjGvgiyiSo1sdGA

    • Schakel de Midas Pro 2C uit en zorg dat het werkgebied vrij is.

  2. fROrFUq2REXyNFgg
    fROrFUq2REXyNFgg
    13XIonFlVIUnCbBx

    • Zet de schakelaars op de twee voedingseenheden (PSU) in de uit-stand.

  3. HfCVlFAVSnjZH2iB
    HfCVlFAVSnjZH2iB
    SenVO5bXeXTmUyGK

    • Verwijder voorzichtig de snoeren van beide PSU's.

  4. ujkSWyn5GFpeYiZU
    ujkSWyn5GFpeYiZU
    VPFYhGJVClmL21EA

    • Zet beide PSU-schakelaars terug in de aan-stand.

    • Laat de PSU's 30 seconden aan staan om er zeker van te zijn dat de stroom volledig uit de units is ontladen.

  5. fjfKwkQAPrZBlpDR
    fjfKwkQAPrZBlpDR
    YEnGKP2KVIikVwgT

    • Verwijder de twaalf 10 mm T10 Torx-schroeven uit het frontpaneel van de console.

  6. Qrpdtb2NWXc1rXqb
    Qrpdtb2NWXc1rXqb
    jLOwa2vDYH1V2JVW

    • Leg een doek over de bovenste helft van de console om deze te beschermen tegen beschadiging in de volgende stappen.

  7. 2V2SxXPkHG2vTgBU
    2V2SxXPkHG2vTgBU
    jSnqaR3NTD3uehXT
    uqZKIS6anRfHELCZ

    • Gebruik een metalen spudger om het bedieningspaneel voorzichtig los te wrikken van de console.

    • Werk je een weg rond de omtrek met de spudger om de clips los te maken waarmee het bedieningspaneel is bevestigd en verwijder het van de console.

    • Houd uw hand voortdurend in contact met het paneel, als je het laat vallen, kan het apparaat beschadigd raken.

    • Til het paneel heel langzaam op en zorg ervoor dat geen van de kabels van de faders vast komt te zitten aan de binnenrand van de console.

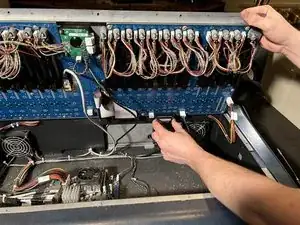

  8. YFuxYN3KSDAowDQD
    YFuxYN3KSDAowDQD
    HAPconNCJI5ZVd4R
    IXdJUdirDW6ImQFp

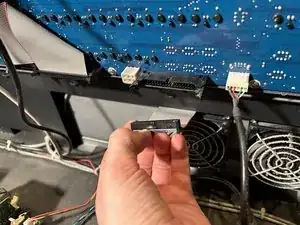

    • Koppel de lintkabel los van het bedieningspaneel door de twee zwarte vergrendelingen naar buiten te bewegen, weg van de kabel.

    • Trek de kabel eruit.

    • Leg het paneel tegen het materiaal dat je hebt gebruikt om het bovenste deel van het paneel te bedekken, maar zorg ervoor dat het paneel niet wegglijdt of valt.

  9. 3suPyOLRhTTlMlcZ
    3suPyOLRhTTlMlcZ
    U2SMNaNIPmnKskhU
    trijnNEWO6ThGSIa

    • Identificeer de CMOS-batterij rechts van de printplaat.

    • Om de batterij te verwijderen, duw je het metalen lipje opzij en gebruik je het pincet om de oude batterij eruit te trekken.

    • Raadpleeg de plaatselijke richtlijnen voor het recyclen van batterijen om de oude batterij weg te gooien.

  10. adC4GCJRCSTTC2Q1
    adC4GCJRCSTTC2Q1
    rTRtHRRlOUYrli4G

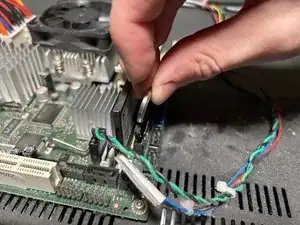

    • Om de nieuwe 2032-batterij te plaatsen, duw je het lipje terug en schuif je de nieuwe batterij erin.

    • Zorg ervoor dat de nieuwe batterij in dezelfde richting is geplaatst als de oude batterij.

  11. 6lj5kGttUcmWiOkh
    6lj5kGttUcmWiOkh
    QXeefAVY21aiqS4a
    CDC3FpsbMSti3RiE

    • Bevestig de lintkabel weer aan het bedieningspaneel.

    • Zet de vergrendelingen vast door ze in de richting van de kabel te duwen.

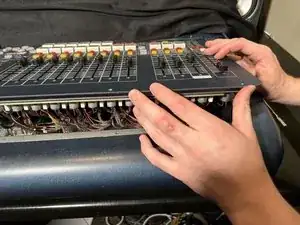

    • Laat het paneel voorzichtig terug op de console zakken, zorg ervoor dat de draden niet bekneld raken wanneer je het paneel weer neerzet.

    • Plaats de schroeven terug om het bedieningspaneel aan de console te bevestigen.

  12. yYLrWyQE6PTqJABc
    yYLrWyQE6PTqJABc
    WGdl1iulMHDJiROO
    DCNJ4tIiCyMNPL6G

    • Zorg ervoor dat beide PSU's zijn uitgeschakeld en sluit vervolgens de UPC-kabels weer aan.

    • Schakel beide PSU-eenheden in, dit zou het console moeten inschakelen.

    • Terwijl de console wordt ingeschakeld en opstart, druk je regelmatig op F2 totdat de console het configuratiemenu opent.

  13. tLWNR2VgaOcNGUhL

    • Lees de aanwijzingen op het console om door het instellingenmenu te navigeren.

    • Wijzig de datum en tijd als ze niet correct zijn.

  14. WOWZIqY2LWLZBKp4
    WOWZIqY2LWLZBKp4
    FV2W4VvRpaYa1cfw
    BTxfak1gRHowiIQq

    • Klik met de pijltjestoets omlaag naar de "excluded from boot order list".

    • Druk op de X-toets terwijl "ATP Compact Flash" wit gemarkeerd is.

    • Dit voegt het besturingssysteem weer toe aan de volgorde.

    • Navigeer naar de uitgang. (Exit)

    • Pijltjestoets omlaag om op te slaan en af te sluiten.

    • Bevestig wijzigingen door Yes te selecteren.

  15. ILgNvtTY52ISOwIm

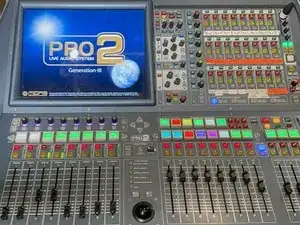

    • De console zou opnieuw moeten opstarten in het besturingssysteem.

    • Zorg ervoor dat de datum en tijd van de console correct zijn ingesteld en herhaal stap 12 tot en met 14 als dit niet het geval is.

Conclusie

Volg deze instructies in omgekeerde volgorde om het apparaat weer in elkaar te zetten.
