Verwijderen van de batterij

Geschreven door: Dominik Schnabelrauch

Reacties: 13

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

50 minuten - 2 uren

Inleiding

Gebruik deze handleiding om een kapotte of niet langer goed functionerende batterij in je Apple Watch Series 4 te vervangen.

Deze handleiding toont je de procedure van de standaard, GPS-only versie van de horloge, maar de cellulaire/LTE versie komt overeen.

Ontlaad de batterij, voor je eigen veiligheid, tot onder de 25% voordat je je Apple Watch uit elkaar begint te halen. Dit verkleint het risico op gevaarlijke thermische ongelukken die zouden kunnen worden veroorzaakt door een beschadiging van de batterij.

Let op: neem, als je batterij gezwollen is, de juiste voorzorgsmaatregelen.

Tijdens de openingsprocedure van de Apple Watch is het waarschijnlijk dat je de Force Touch-pakking beschadigt. Als je de lagen van de pakking van elkaar scheidt of je beschadigt de kabel, dan zul je de complete Force Touch-pakking moeten vervangen.

Je zult vervangende lijm nodig hebben om de onderdelen te herbevestigen bij het weer in elkaar zetten van je toestel.

Gereedschap

Onderdelen

Stap 1

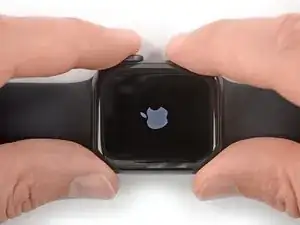

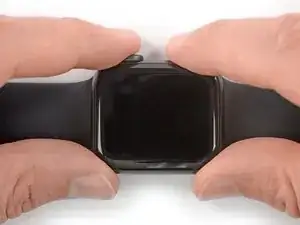

Haal je horloge, voordat je begint met enige reparatie, van de oplader af en laad deze ontladen.
Als je touchscreen kapot is en het niet mogelijk maakt om je horloge uit te schakelen, kun je deze alternatieve methode gebruiken om de horloge uit te schakelen.

Hi. I changed the screen on an apple watch series 4, now the screen works, whcih is great, but when I charge it, the green snake comes on but never charges. It heats up the bottom, gets very warm. Could it be the battery itself? Maybe needs a new one? Is rthere anything else that woudl be causing the battery to not charge and or heat up on the bottom when chaging the screen?

Derrick Brewer - 20/11/20

Stap 2

Omdat de opening tussen het scherm en de body van de horloge zo dun is, heb je een scherp mesje nodig om de twee van elkaar te scheiden. Lees de volgende waarschuwingen grondig door voordat je verdergaat.
Bescherm je vingers door deze weg te houden van het mes. Als je twijfelt, bescherm dan je vrije hand met een zware handschoen zoals een lederen handschoen of een handschoen voor tuinwerkzaamheden.
Wees voorzichtig en let erop dat je niet te veel druk zet aangezien dit ervoor kan zorgen dat het mes wegschiet en in je huid of hand snijdt of de horloge beschadigt.
Draag oogbescherming. Het mes of het glas kan breken en ervoor zorgen dat er scherpe deeltjes in het rond vliegen.

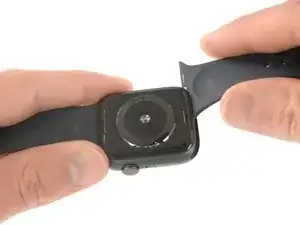

Bedenk of je de band van de horloge wilt laten zitten of verwijderen om het jezelf zo makkelijk mogelijk te maken om reparaties uit te voeren.

Stap 3

Maak een iOpener klaar (of gebruik een föhn of een warmtepistool) en verwarm het oppervlak van de horloge om het kleefmiddel rondom het scherm te verzachten.
Laat je iOpener minimaal twee minuten op de horloge liggen om het scherm volledig te verwarmen en de lijm die het scherm aan de behuizing bevestigt te verzachten.
Het kan zijn dat je de iOpener opnieuw moet verwarmen en dit proces een aantal keer moet herhalen voordat het kleefmiddel rondom het scherm zacht en zwak genoeg is geworden.

Stap 4

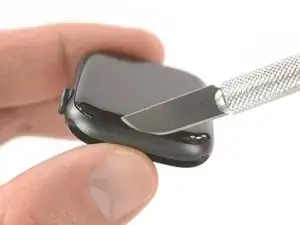

Plaats de zijkant van een gebogen mes in de dunne opening tussen het scherm en de buitenste behuizing. Begin aan de korte kant van het scherm, het dichtst bij de digitale kroon.
Druk het mes recht naar beneden in de opening.
Als je mes er eenmaal in zit, kantel je voorzichtig je mes om het scherm lichtjes omhoog te duwen.
Steek het mes niet verder dan ongeveer 2 mm in de opening om te voorkomen dat je de Force Touch-sensor beschadigt.

This part is REALLY hard! Even after using the iOpener to warm the watch I had to use A LOT of force to get the blade in between the glass and the case. Be very careful when prying the display. I applied way too much force and my blade shot into the case under the display. I don’t think I damaged anything, but I did replace the force touch gasket to be sure.

mdhicksmdhicks -

I have a stainless steel case, not sure if that makes a difference, and was unable to do this without breaking the screen. Be very careful. Followed instructions but could not get the screen to release no matter how hot I got the watch.

Jason Michel -

I am moderately experienced at opening Apple devices having replaced batteries in several iPhones, iPods, and an iPad. I could not get the watch open with the x-acto knife blade as shown. I found other sites showed using a 0.1mm thick tool. I bought one and found it relatively easy to open the watch. It has the advantage of going in horizontal rather than vertical so it went between the glass and the force sense gasket. Force sense gasket wasn't disturbed at all. iFixit should add this type of tool to their offering.

Dan Kelly -

yea this step took a little longer than I thought, the knife that came in the kit sliced a chunk of my thumb off and had to go get stitches. So it added about an hour and a half of time to the repair.👍 Maybe an exacto knife isn't the best tool to supply as the pry tool. But what do I know.

Isaac A -

Stap 5

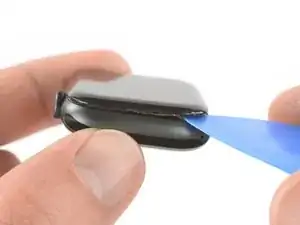

Als je eenmaal een kleine opening hebt gecreëerd met je gebogen mes, verwijder je het mes uit de opening en steek je de dunne kant van een openingstool in de opening.
Duw de openingstool in de opening, waarbij je je duim gebruikt als een hefboom waarop je het scherm iets verder opent.
Probeer het scherm nog niet volledig te openen of los te maken.

Stap 6

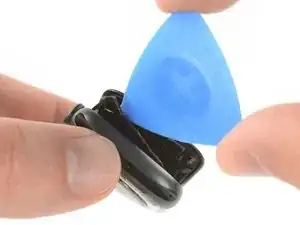

Er bestaat een kans dat de Force Touch-sensor aan het schermframe blijft plakken in plaats van aan de body van de horloge. Als dit het geval is, kun je een openingsplectrum onder het scherm steken en de Force Touch-pakking voorzichtig van het scherm scheiden.
Om de Force Touch-pakking te behouden voor hergebruik, duw je voorzichtig onder de zijkant van het scherm. Als de Force Touch-pakking splijt tijdens het optillen van het scherm, of als je de verschillende lagen van de pakking scheidt, zul je de Force Touch-pakking in z'n geheel moeten vervangen.
Schuif je plectrum rondom het scherm om de lijm tussen de Force Touch-pakking en het scherm door te snijden.
Steek je openingsplectrum niet verder dan ongeveer 2 mm in de opening om zo te voorkomen dat je andere onderdelen beschadigt.

This impossible for me. I just left the force touch gasket attached to the display side. I was able to bend the display back with the gasket still in place.

mdhicksmdhicks -

See first the instructions for replacing the force touch gasket to familiarize yourself with parts that need separating. These instructions will seem unclear if you don't know what the force touch gasket looks like.

Adam Richman -

Be very careful with this step. I accidentally tore the Force Touch gasket, and while trying to replace it, then tore the display flex cable, thereby ruining the watch.

John -

Stap 7

Open het scherm nog niet helemaal om te voorkomen dat je de schermkabels scheurt of laat breken.

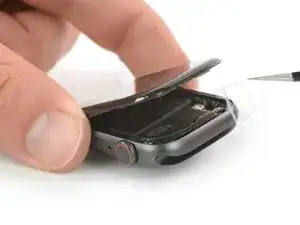

Open het scherm totdat deze maximaal een hoek van 45° beschrijft en gebruik vervolgens een pincet om de kleefstrip tussen het scherm en de Force Touch-pakking eraf te trekken.
Begeleid de kleefstrips rondom en achter de schermkabels langs om deze van de horloge te verwijderen. Aangezien de kleefstrips toch moet worden vervangen, kun je deze ook doorsnijden als dat het verwijderen ervan significant veel makkelijker maakt.
Zorg dat je bij dit punt terugkomt als je de horloge weer in elkaar zet en ga dan pas verder met de hersluitprocedure.

Be careful to remove just the adhesive and not the force touch gasket itself!

John -

Stap 8

Kantel het scherm op voorzichtige wijze helemaal achterover totdat je genoeg ruimte hebt om de batterij eruit te wrikken.
Probeer te voorkomen dat er druk of spanning op de schermkabels komt te staan als je het scherm naar achteren duwt.

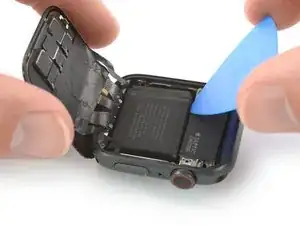

Steek een openingsplectrum tussen de batterij en de trilmotor.
Een normale openingsplectrum werkt prima bij de 44 mm-versie van de Apple Watch Series 4. Echter, als je de 40 mm-versie hebt en je niet genoeg ruimte hebt, kun je je openingsplectrum met een schaar op maat knippen.

If you are just replacing the screen then there is no need to remove battery.

anonymous 1930 - 19/07/20

When removing the screen I tore the two outer cables attached to the lcd screen. What are their purpose? I read somewhere they are just some sort of shield. Will my watch function normally without them?

thanks

Mike Bahlman - 04/10/20

Stap 9

Schuif je openingsplectrum langs de zijkanten van de batterij om de lijm aldaar door te snijden.
De kleefstrip die de batterij op z'n plek houdt is zacht. Echter, als je moeite ervaart met het eruit wrikken van de batterij, dan kun je een verwarmde iOpener op de achterkant van de horloge leggen om de lijm nog meer te verzachten. Leg de iOpener gedurende minstens twee minuten op de horloge.
Gebruik een constante, stevige druk om de batterij langzaam omhoog te duwen en het van de lijm die het aan het system board verbindt te scheiden.
Houd wel rekening met de schermkabels en in het bijzonder de Force Touch-kabel, welke in een hoek over de batterij heen loopt. Zorg dat je deze kabels ten koste van alles niet beschadigt bij het omhoog en losduwen van de batterij.
Zorg dat je de batterij niet doorboort of in enige mate vervormt, aangezien een batterij in die gevallen in brand kan vliegen en/of kan exploderen.
Probeer de batterij nog niet volledig te verwijderen, aangezien deze nog steeds aan de horlogemodule vast zit.

Stap 10

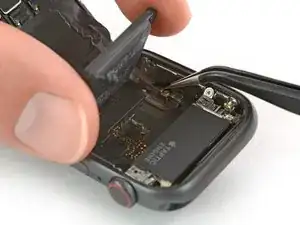

Til de batterij voorzichtig omhoog en breng deze in een hoek van ongeveer 75°.
Gebruik een pincet om de zwarte sticker van het metalen plaatje, dat de batterijaansluiting beschermt, af te trekken.

Nothing is said about replacing the black sticker over the connector. I set it aside and found its adhesive was good enough to stay in place and put it back on during reassembly.

Dan Kelly -

Stap 11

Verwijder de Y000 schroef (1.2 mm lang).

Stap 12

Gebruik een pincet om het metalen plaatje over de batterijaansluiting te verwijderen.

Stap 13

Gebruik de punt van een spudger om de flexkabel van de batterij omhoog te duwen en los te koppelen.

Stap 14

Verwijder de batterij.
Zorg dat je de beschermfolie op de batterij verwijdert zodat de lijm wordt blootgesteld, voordat je de batterij op z'n plek aanbrengt.
Herinstalleer nooit een beschadigde of vervormde batterij, aangezien dit tot een potentieel veiligheidsgevaar kan leiden.
Als je je oude batterij tijdens het weer in elkaar zetten van je toestel hergebruikt, kun je de bestaande kleefstrip ook hergebruiken. Als deze niet meer bruikbaar is, kun je de oude lijmresten verwijderen met isopropyl alcohol en een stuk doek om vervolgens een stuk dubbelzijdige tape (zoals Tesa 61395) of een vloeibare lijm (E6000) te gebruiken.

When installing the new battery be aware that the sidewall of the watch directly above the contacts and cover screw hole is magnetized. This was shock to me and a little frustrating. Every time I attempted to place the cover with a tweezers it was pulled toward the sidewall. I pushed the plate in place with a spudger, then attached the screw to the tip of the screwdriver. I was then able to insert the screw with minimal disturbance to cover plate.

mdhicksmdhicks -

Conclusie

Kalibreer je vers geïnstalleerde batterij voor een optimale performance: laad deze op tot 100% en laat 'm voor nog minimaal twee uur doorladen. Gebruik je toestel vervolgens net zolang totdat deze zichzelf uitschakelt als gevolg van een lege batterij. Laad je toestel tot slot nog een keer ononderbroken op tot 100%.

Breng je e-afval naar een R2 of e-Stewards gecertificeerde recycler.

Ging je reparatie niet zoals gepland? Check dan onze antwoordencommunity voor hulp bij het oplossen van je probleem.
