Zelfgemaakte werklamp voor reparatie van Nespresso-apparaat.

Zelfgemaakte werklamp, als hulpmiddel bij het repareren van Nespresso-koffiemachines, erg handig bij het controleren op interne waterlekken.

Als ondersteuning en projector voor de zeer heldere LED-diode gebruikte ik een stukje metalen behuizing van een elektronisch voorschakelapparaat. Een blikken doos of een stuk aluminium kan ook worden gebruikt om de warmte die de LED genereert af te voeren.

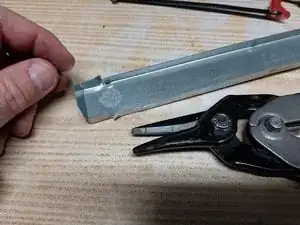

Ik heb het blik gesneden met een metaalschaar.

Proces van het bijsnijden en voorvormen van het stuk metaal.

Knippen.

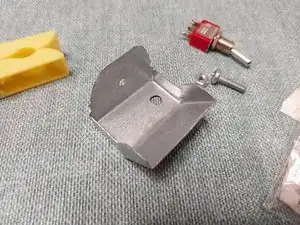

De metalen plaat heeft de vorm van een kom of projector.

Het plaatwerk wordt met één schroef en een moer van 1 cm aan de klem bevestigd.

Uit het materiaal dat ik tot mijn beschikking heb, kies ik een schakelaar van een willekeurig model die ik op de batterijhouder kan lijmen.

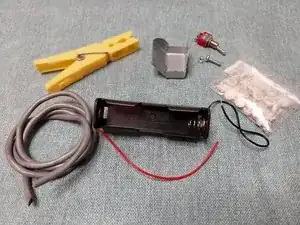

Te gebruiken materiaal:

2-aderige kabel met mantel.

Batterijhouder voor 3,7V 18650-batterij. Gekocht op Aliexpress.

Hoge helderheid 3.7V LED gekocht op Aliexpress.

Plastic wasknijper.

Metalen projector gemaakt in stap 2.

1cm, 3mm schroef + moer.

Tuimelschakelaar.

Weergave van de zeer heldere leddiode. Let op de +/- polariteit.

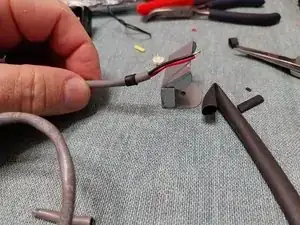

soldeer proces van de rode en zwarte draad aan de Led-diode.

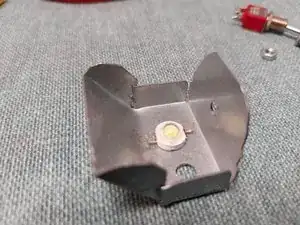

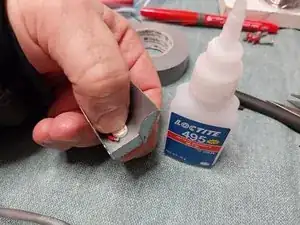

Er is een gat gemaakt in de metalen steun waar de kabel doorheen kan en de LED-diode is met snel drogende Loctite-lijm op het metalen plaatje gelijmd. Dit vergroot de warmteafvoer en verlengt de levensduur van de LED.

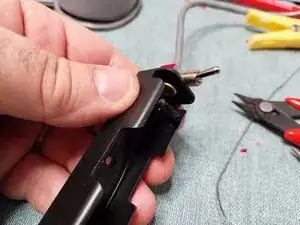

Ik maak een gaatje van 3 mm in de plastic clip en nog een in de LED-houder. Ik plaats een schroef met moer, waarmee ik de LED-houder vastzet.

Batterijhouder: De zwarte kabel wordt hierdoorheen gestoken, zodat beide kabels er aan dezelfde kant uitkomen.

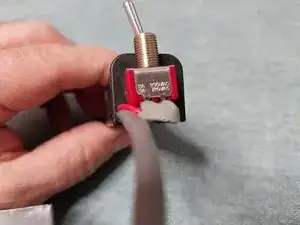

De schakelaar wordt met Loctite-lijm aan de behuizing of de batterijhouder bevestigd.

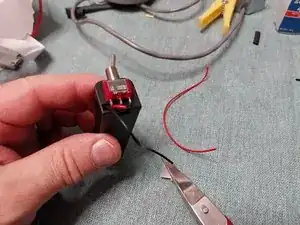

Soldeer de zwarte draad aan de zwarte draad van de batterijhouder, zodat deze "verstopt" wordt in de batterijhouder.

Weergave van hoe het geheel eruitziet als de rode kabel aan de schakelaar is gesoldeerd.

De zwarte draad is met een druppel Loctite in de batterijhouder vastgezet.

De eerste operationele test wordt uitgevoerd.

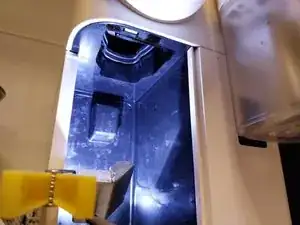

De instelling werkt goed, hier is het te zien bij weinig licht.

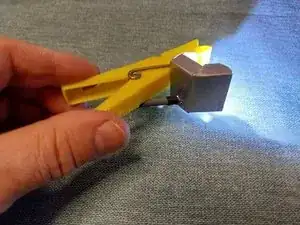

Weergave van de klem die aan de LED-projector is bevestigd en waarvan de lichtrichting verstelbaar is.

Als laatste afwerking wordt de opening tussen de schakelaar contacten afgedicht met een snel drogende tweecomponenten epoxylijm.

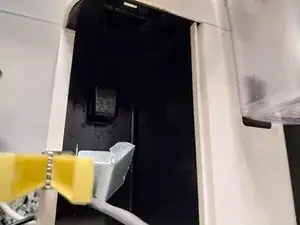

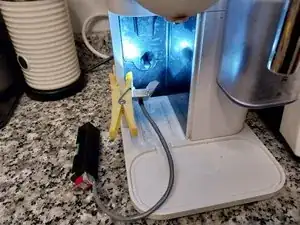

Beelden van het zelfgemaakte gereedschap in werking.

EINDE van de gids.
