iPad Pro 12.9" 3e Gen Vervanging van het scherm

Koppel alle kabels los van je iPad en schakel je iPad volledig uit.

Leg een verwarmde iOpener gedurende twee minuten op de rechterzijde van het scherm.

Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.

Plaats een object onder je iPad zodat het op iets rust terwijl je het tussen de armen van de anti-klem klemt.

Plaats de zuignappen in het midden van de rechterkant, een aan de boven- en een aan de onderkant.

Houd de onderkant van de anti-klem vast en zet druk op de bovenste zuignap zodat de zuignappen zich goed vastzuigen.

Trek het blauwe handvat naar voren om de armen te vergrendelen.

Draai het handvat 360 graden met de klok mee, of draai tot de zuignappen uitgerekt worden.

Zorg dat de zuignappen op een lijn ten opzichte van elkaar blijven zitten. Als ze niet langer op een lijn zitten, maak je de zuignappen iets los en breng je ze weer op een lijn met elkaar.

Geef de lijm een minuutje om los te komen, zodat er een kleine opening kan ontstaan.

Als je scherm niet warm genoeg wordt, kun je ook een föhn of een heteluchtpistool gebruik om de rechterzijde van de iPad meer te verwarmen.

Steek, als de anti-klem een opening heeft gecreëerd die groot genoeg is, een openingsplectrum in de opening onder het scherm.

Sla de volgende stap over.

Druk een zuignap op het scherm, zo dicht mogelijk bij de rechterzijde van het toestel.

Trek de zuignap met een stevige en constante kracht omhoog om zo een kleine opening tussen het frame en het scherm te creëren.

Steek een openingsplectrum in de opening.

De eerste magneet begint ongeveer 3 centimeter vanaf de bovenkant van de iPad.

De tweede magneet begint ongeveer 3 centimeter vanaf de onderkant van de iPad.

Schuif je openingsplectrum langs de rechterzijde van het scherm om de lijm daar door te snijden.

Laat je plectrum in de rechterbenedenhoek zitten voordat je verdergaat.

Schuif je openingsplectrum om de rechterbenedenhoek van het scherm heen en snijd de lijm door.

Laat je plectrum in de hoek zitten om te voorkomen dat de lijm zich opnieuw aan het toestel hecht.

Leg een verwarmde iOpener gedurende twee minuten op de onderste rand van het scherm.

Steek een tweede openingsplectrum in de opening in de rechterbenedenhoek van het scherm.

Schuif je plectrum naar de linkerbenedenhoek en snijd onderweg alle lijm door.

Draai je plectrum door de linkerbenedenhoek heen.

Laat je plectrum in de linkerbenedenhoek zitten om te voorkomen dat de lijm zich opnieuw aan het toestel gaat hechten.

Leg een verwarmde iOpener gedurende twee minuten op de linkerzijde van de iPad.

De bovenste uitsnede begint 4 centimeter vanaf de bovenkant van het frame en is 3 centimeter lang.

De middelste uitsnede begin 12 centimeter vanaf de bovenkant van het frame en is 3 centimeter lang.

De onderste uitsnede begint 4 centimeter vanaf de onderkant van het frame en is 3 centimeter lang.

Steek een derde openingsplectrum in de opening bij de linkerbenedenhoek van het scherm.

Schuif je plectrum naar de linkerbovenhoek en snijd onderweg alle lijm door. Zorg dat je de aanwijzingen voor het snijden in de buurt van de uitsnedes goed opvolgt.

Laat je plectrum in de linkerbovenhoek zitten.

Schuif je openingsplectrum langs de linkerbovenhoek van het scherm.

Laat je plectrum in de linkerbovenhoek zitten om te voorkomen dat de lijm zich opnieuw aan het toestel hecht.

Leg een verwarmde iOpener gedurende twee minuten op de bovenkant van het scherm van de iPad.

Lees de volgende informatie door terwijl de lijm aan de bovenkant verwarmd wordt:

Er bevinden zich twee omgevingslichtsensoren nabij de hoeken. Steek je plectrum hier daarom niet meer dan 1 mm in de opening.

De naar voren gerichte camera en de extra sensoren bevinden zich in het midden van de bovenkant. Steek je plectrum hier niet in de opening. Hier zit maar minder dan 1 mm aan lijm en het risico op het beschadigen van de onderdelen is te groot.

Schuif je plectrum 9 cm richting de rechterbovenhoek en stop net voor de voorste cameramodule.

Laat je plectrum in de opening zitten.

Steek een nieuwe openingsplectrum in de opening aan de andere kant van de cameramodule, 4 cm van de andere plectrum af.

Schuif je plectrum naar de rechterbovenhoek om de laatste stukken lijm door te snijden.

Pak twee tegenoverliggende hoeken van het scherm vast en til het scherm van het frame af omhoog.

Beweeg het scherm vervolgens richting de rechterbenedenhoek van het frame tot de lintkabel nabij de bovenkant van de iPad blootligt.

Gebruik een kruiskopschroevendraaier(bitje) om de twee schroeven die het plaatje op de bovenste kabels bevestigt te verwijderen:

Eén 2.0 mm lange schroef

Eén 1.8 mm lange schroef

Gebruik een pincet of je vingers om het plaatje vast te pakken en te verwijderen. st te

Gebruik de punt van je spudger om de drukaansluiting van de bovenste sensoren omhoog te wrikken en los te koppelen.

Pak de rechterkant van het scherm vast en open het zoals je een boek zou openen.

Leg het scherm links naast de iPad neer met het scherm naar beneden wijzend.

Gebruik een kruiskopschroevendraaier(bitje) om de vijf schroeven die de beugel op de schermkabel bevestigen te verwijderen:

Vier 1.1 mm lange schroeven

Eén 2.0 mm lange schroef

Gebruik een pincet of je vingers om de beugel van de schermkabel te verwijderen.

Gebruik een spudger om de twee bovenste drukaansluitingen van de schermkabels omhoog te wrikken en los te koppelen.

Gebruik een spudger om de twee onderste drukaansluitingen van de schermkabels omhoog te wrikken en los te koppelen.

Verwijder het scherm.

Trek de tape die rechtsonderin het scherm op de beugel van de schermkabel zit los.

Trek de tape verder langs de buitenste rand weg tot de beugel volledig bloot is gelegd.

Verwijder de tape.

Gebruik een kruiskopschroevendraaier om de twee 1.3 mm lange schroeven, waarmee de beugel bevestigd is, te verwijderen.

Verwijder de beugel van de schermkabel.

Verwijder het stuk tape dat de scherm- en digitizerkabels aan elkaar bevestigt.

Gebruik een spudger om de onderste drukaansluiting van schermkabel omhoog te duwen en los te koppelen.

Gebruik een pincet om de onderste drukaansluiting van het scherm weg te buigen, zodat de bovenste drukaansluiting bloot komt te liggen.

Gebruik een spudger om de bovenste drukaansluiting van de schermkabel omhoog te duwen en los te koppelen.

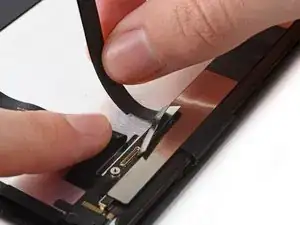

Gebruik je vingers om de schermkabel van het scherm te scheiden.

Verwijder de schermkabel.

De bovenste sensormodule bestaat uit vier sensors:

Twee omgevingslichtsensoren

Een nabijheidssensor

Een microfoon

Verwarm een iOpener en leg deze gedurende twee minuten op de bovenkant van het scherm.

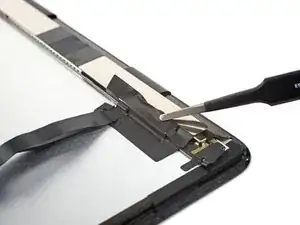

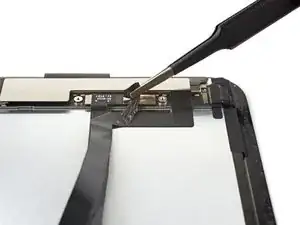

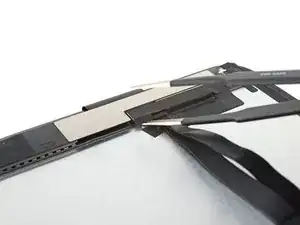

Steek een arm van een pincet (bij voorkeur met gebogen uiteinden) tussen de omgevingslichtsensor en het scherm.

Wrik de sensor omhoog om deze van het scherm te scheiden.

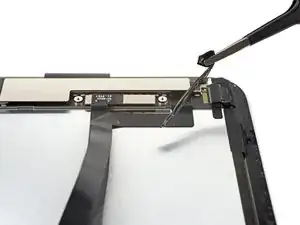

Herhaal deze procedure om de andere sensor ook van het scherm te scheiden.

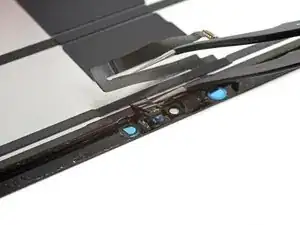

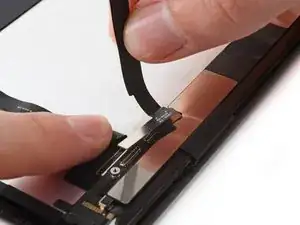

Steek een arm van je pincet (bij voorkeur met gebogen uiteinden) tussen de kabel van de nabijheidssensor en het scherm.

Schuif je pincet richting het scehrm terwijl je de sensor vanaf het scherm omhoogduwt.

Verwijder de tape die over de microfoon heen is geplakt.

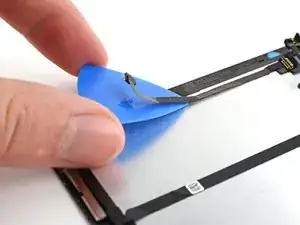

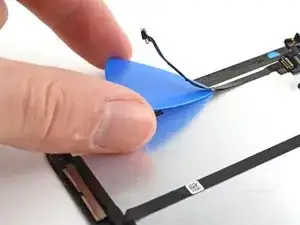

Schuif een openingsplectrum onder de microfoon om deze van de lijm eronder los te trekken.

Wrik de microfoon omhoog om deze van het scherm te verwijderen.

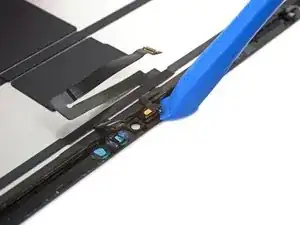

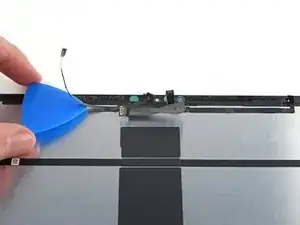

Schuif een openingsplectrum onder de kabel van de bovenste sensormodule om deze van het scherm te scheiden.

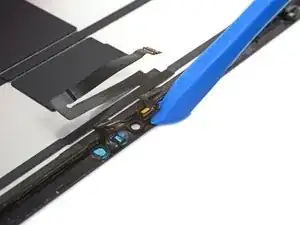

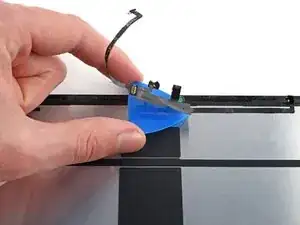

Schuif je openingsplectrum verder langs de bovenste sensormodule tot de hele module van het scherm los is gekomen.

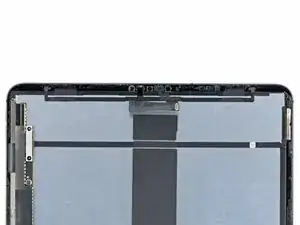

Verwijder de bovenste sensormodule.

Breng de bovenste sensormodule op de juiste plek op je nieuwe scherm aan.

Gebruik Tesa-tape, of een gelijkwaardige dubbelzijdige tape, om de kabels op het scherm te plakken.

Gebruik E6000-lijm, of een gelijkwaardige lijm, om de sensoren in de uitsnedes in het scherm te bevestigen.
