iPad Pro 12.9" 4e generatie Vervanging van de USB-C-oplaadpoort

Koppel alle kabels los van je iPad en schakel je iPad volledig uit.

Leg een verwarmde iOpener gedurende twee minuten op de rechterzijde van het scherm.

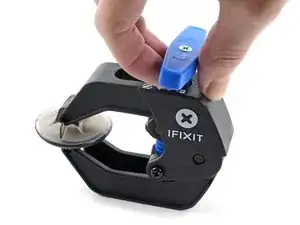

Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.

Plaats een object onder je iPad zodat deze helemaal horizontaal in de klemmen van de anti-klem ligt.

Plaats de zuignappen in het midden van de rechterzijde, een aan de voor- en een aan de achterkant.

Houd de onderkant van de anti-klem vast en druk de bovenste zuignap stevig aan.

Trek het blauwe handvat naar voren om de armen te vergrendelen.

Draai het handvat 360 graden met de klok mee of tot de zuignappen zich uit beginnen te rekken.

Zorg dat de zuignappen op een lijn met elkaar blijven zitten. Zodra ze niet meer op een lijn zitten, maak je de zuignappen los en positioneer je ze opnieuw.

Geef de lijm een minuut de tijd om los te komen tot er een kleine opening verschijnt.

Als je scherm niet warm genoeg is, kun je een föhn gebruiken om de rechterzijde van het scherm te verhitten.

Steek een openingsplectrum onder het scherm zodra de anti-klem een opening heeft gecreëerd die groot genoeg is.

Sla de volgende stap over.

Druk een zuignap op het scherm, zo dicht mogelijk bij het midden van de rechterzijde van het scherm.

Trek de zuignap met een stevige en constante kracht omhoog om zo een kleine opening te creëren tussen het frame en het scherm.

Steek een openingsplectrum in de opening.

De ene magneet begint 2 cm vanaf de bovenkant en is 2.5 cm lang.

De tweede magneet begint 3 cm vanaf de onderkant en is ook 2.5 cm lang.

Schuif je openingsplectrum langs de rechterzijde van het scherm heen en weer om de lijm door te snijden.

Beweeg je plectrum door de opening in de rechterbenedenhoek van het scherm.

Laat je plectrum in de rechterbenedenhoek zitten om te voorkomen dat de lijm zich opnieuw aan het frame hecht.

Leg een verwarmde iOpener gedurende twee minuten op de onderkant van het scherm.

Steek een tweede openingsplectrum in de rechterbenedenhoek van het scherm.

Schuif je plectrum richting de linkerbenedenhoek van het scherm en snijd onderweg alle lijm aan de onderkant door.

Beweeg je plectrum door de opening in de linkerbenedenhoek van het scherm.

Laat je plectrum in de opening in de hoek zitten om te voorkomen dat de lijm zich opnieuw aan de rest van het toestel hecht.

Leg een verwarmde iOpener gedurende twee minuten op de linkerzijde van het scherm.

De bovenste uitsnede begint 4 cm vanaf de bovenkant en is 2.5 cm lang.

De middelste uitsnede bevindt zich precies in het midden van het frame en is 2.5 cm lang.

De onderste uitsneden begint 4 cm vanaf de onderkant en is 2.5 cm lang.

Steek een derde openingsplectrum in de opening in de linkerbenedenhoek van het scherm.

Schuif je plectrum naar de linkerbovenhoek en snijd onderweg alle lijm door.

Beweeg je openingsplectrum door de opening in de linkerbovenhoek heen en snijd de lijm door.

Laat je plectrum in de hoek zitten om te voorkomen dat de lijm zich aan de rest van het toestel hecht.

Leg een verwarmde iOpener gedurende twee minuten op de bovenkant van de iPad.

Lees de hieronder beschreven informatie nauwgezet door terwijl de lijm aan de bovenkant verwarmd wordt:

In iedere hoek zit een omgevingslichtsensor. Steek alleen de uiterste punt van je plectrum in de opening bij de hoeken om te voorkomen dat je de sensoren beschadigt.

Er bevinden zich drie hitteafvoerende stukken tape in de met oranje gemarkeerde rechthoeken. Zorg dat je je plectrum omhoogbeweegt als je hier snijdt.

De naar voren gerichte cameramodule bevindt zich in het midden van de bovenkant. Steek je plectrum hier niet in de opening om schade aan de module te voorkomen.

Schuif je openingsplectrum 9 cm richting het midden van de bovenkant en snijd onderweg de lijm door. Houd rekening met de gemarkeerde gebieden in de vorige stap.

Steek een vierde plectrum in de opening aan de rechterkant van de voorste cameramodule, 4 cm van de vorige openingsplectrum af en 9 cm van de rechterzijde van het scherm.

Schuif je plectrum naar de rechterbovenhoek om de laatste stukken lijm door te snijden.

Pak twee tegenovergestelde hoeken van het scherm vast en til het scherm een klein beetje op.

Til het scherm een klein beetje op en schuif het richting de rechterbenedenhoek van het frame tot de lintkabel aan de bovenkant bloot komt te liggen.

Gebruik een kruiskopschroevendraaier om de twee schroeven waarmee het plaatje bevestigd is, te verwijderen:

Eén 1.8 mm lange schroef

Eén 2.0 mm lange schroef

Gebruik een pincet of je vingers om het plaatje op te tillen en te verwijderen.

Gebruik de punt van je spudger om de drukaansluiting van de bovenste sensoren omhoog te wrikken en los te koppelen.

Pak de rechterzijde van het scherm vast en vouw het open alsof het een boek is.

Beweeg het scherm over de linkerzijde van de iPad en leg het scherm naast de rest van het toestel.

Gebruik een kruiskopschroevendraaier om de vijf schroeven die het plaatje op de onderste kabel bevestigen los:

Vier 1.1 mm lange schroeven

Eén 2.0 mm lange schroef

Gebruik een pincet of je vingers om het plaatje van de onderste kabel te verwijderen.

Gebruik de punt van je spudger om de drukaansluiting van de USB-C-poort van het moederbord omhoog te wrikken en los te koppelen.

Leg een verwarmde iOpener gedurende twee minuten op de USB-C-poort.

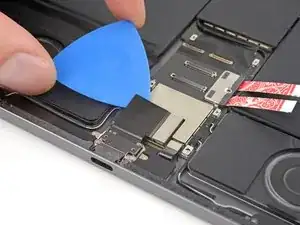

Schuif een openingsplectrum onder de kabel van de USB-C-poort om deze van het moederbord los te maken.

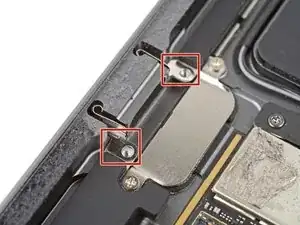

Gebruik een kruiskopschroevendraaier om de twee 1.6 mm lange schroeven, waarmee de USB-C-poort bevestigd is, te verwijderen.

Pak de USB-C-poort vast en verwijder de poort uit de inkeping in het frame.

Ga voorzichtig te werk en voorkom dat je de aardingscontacten aan beide zijden van de inkeping van de USB-C-poort verliest.
