Inleiding
Gebruik deze handleiding om de voorste camera van je iPad Pro 12.9" 5e generatie te vervangen.
Als je de voorste camera vervangt, zul je de Face ID-functies van je toestel verliezen. Dit komt omdat de voorste cameramodule op unieke wijze aan het moederbord gekoppeld is. Als je de Face ID-functies wil behouden, zul je beide onderdelen moeten vervangen.
Deze handleiding is tot stand gekomen met behulp van een A2379-model (wifi en LTE met mmWave) van de iPad Pro. Als je het wifi-only model hebt, kun je deze handleiding gebruiken, maar zul je extra demontagewerk uit moeten voeren dat niet in deze handleiding wordt uitgelegd.
Op sommige afbeeldingen in deze handleiding zie je dat de batterijaansluiting geblockt is met twee strips. Hoewel dit een optionele methode is, raden we je aan de batterij eerst volledig te ontladen alvorens je met deze reparatie begint.
-
-
Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.
-
Plaats een object onder je iPad zodat het op iets rust terwijl je het tussen de armen van de anti-klem klemt.
-
Plaats de zuignappen in het midden van de rechterkant, een aan de boven- en een aan de onderkant.
-
Houd de onderkant van de anti-klem vast en zet druk op de bovenste zuignap zodat de zuignappen zich goed vastzuigen.
-
-
-
Trek het blauwe handvat naar voren om de armen te vergrendelen.
-
Draai het handvat 360 graden met de klok mee, of draai tot de zuignappen uitgerekt worden.
-
Zorg dat de zuignappen op een lijn ten opzichte van elkaar blijven zitten. Als ze niet langer op een lijn zitten, maak je de zuignappen iets los en breng je ze weer op een lijn met elkaar.
-
-
-
Geef de lijm een minuutje om los te komen, zodat er een kleine opening kan ontstaan.
-
Als je scherm niet warm genoeg wordt, kun je ook een föhn of een heteluchtpistool gebruik om de rechterzijde van de iPad meer te verwarmen.
-
Steek, als de anti-klem een opening heeft gecreëerd die groot genoeg is, een openingsplectrum in de opening onder het scherm.
-
Sla de volgende stap over.
-
-
-
Druk een zuignap op het scherm, zo dicht mogelijk bij de rechterzijde van het toestel.
-
Trek de zuignap met een stevige en constante kracht omhoog om zo een kleine opening tussen het frame en het scherm te creëren.
-
Steek een openingsplectrum in de opening.
-
-
-
De eerste magneet begint ongeveer 3 centimeter vanaf de bovenkant van de iPad.
-
De tweede magneet begint ongeveer 3 centimeter vanaf de onderkant van de iPad.
-
-
-
Schuif je openingsplectrum langs de rechterzijde van het scherm om de lijm daar door te snijden.
-
Laat je plectrum in de rechterbenedenhoek zitten voordat je verdergaat.
-
-
-
Schuif je openingsplectrum om de rechterbenedenhoek van het scherm heen en snijd de lijm door.
-
Laat je plectrum in de hoek zitten om te voorkomen dat de lijm zich opnieuw aan het toestel hecht.
-
-
-
Steek een tweede openingsplectrum in de opening in de rechterbenedenhoek van het scherm.
-
Schuif je plectrum naar de linkerbenedenhoek en snijd onderweg alle lijm door.
-
-
-
Draai je plectrum door de linkerbenedenhoek heen.
-
Laat je plectrum in de linkerbenedenhoek zitten om te voorkomen dat de lijm zich opnieuw aan het toestel gaat hechten.
-
-
-
De bovenste uitsnedes beginnen 4 centimeter en 6 centimer vanaf de bovenkant van het frame.
-
De onderste uitsnedes beginnen 4 centimeter en 6 centimer vanaf de onderkant van het frame.
-
-
-
Steek een derde openingsplectrum in de opening bij de linkerbenedenhoek van het scherm.
-
Schuif je plectrum naar de linkerbovenhoek en snijd onderweg alle lijm door. Zorg dat je de aanwijzingen voor het snijden in de buurt van de uitsnedes goed opvolgt.
-
Laat je plectrum in de linkerbovenhoek zitten.
-
-
-
Schuif je openingsplectrum langs de linkerbovenhoek van het scherm.
-
Laat je plectrum in de linkerbovenhoek zitten om te voorkomen dat de lijm zich opnieuw aan het toestel hecht.
-
-
-
Leg een verwarmde iOpener gedurende twee minuten op de bovenkant van het scherm van de iPad.
-
-
-
Lees de volgende informatie door terwijl de lijm aan de bovenkant verwarmd wordt:
-
Er bevinden zich twee omgevingslichtsensoren nabij de hoeken. Steek je plectrum hier daarom niet meer dan 1 mm in de opening.
-
De naar voren gerichte camera en de extra sensoren bevinden zich in het midden van de bovenkant. Steek je plectrum hier niet in de opening. Hier zit maar minder dan 1 mm aan lijm en het risico op het beschadigen van de onderdelen is te groot.
-
-
-
Schuif je plectrum richting de rechterbovenhoek en stop net voor de voorste cameramodule.
-
Laat je plectrum in de opening zitten.
-
-
-
Steek een nieuwe openingsplectrum in de opening aan de andere kant van de cameramodule, 4 cm van de andere plectrum af.
-
Schuif je plectrum naar de rechterbovenhoek om de laatste stukken lijm door te snijden.
-
-
-
Pak twee tegenoverliggende hoeken van het scherm vast en til het scherm van het frame af omhoog.
-
Beweeg het scherm vervolgens richting de rechterbenedenhoek van het frame tot de lintkabel nabij de bovenkant van de iPad blootligt.
-
-
-
Gebruik een kruiskopschroevendraaier(bitje) om de twee schroeven die het plaatje op de bovenste kabels bevestigt te verwijderen:
-
Eén 1.8 mm lange schroef
-
Eén 1.4 mm lange schroef
-
-
-
Gebruik de punt van je spudger om de drukaansluiting van de bovenste sensoren omhoog te wrikken en los te koppelen.
-
-
-
Pak de rechterkant van het scherm vast en open het zoals je een boek zou openen.
-
Leg het scherm links naast de iPad neer met het scherm naar beneden wijzend.
-
-
-
Gebruik een kruiskopschroevendraaier om de zeven schroeven die de twee beugels op de twee schermkabelaansluitingen bevestigen te verwijderen:
-
Vier 1.1 mm lange schroeven
-
Twee 2.0 mm lange schroeven
-
Eén 1.0 mm lange schroef
-
-
-
Gebruik een spudger om de drukaansluitingen van de onderste twee schermkabels omhoog te wrikken en los te koppelen.
-
-
-
Gebruik een spudger om de drukaansluitingen van de bovenste twee schermkabels omhoog te wrikken en los te koppelen.
-
-
-

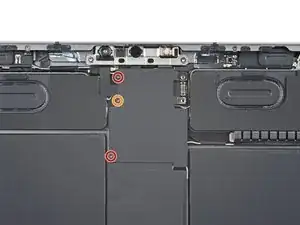

Gebruik een kruiskopschroevendraaier om de drie schroeven, die de beugel van de voorste camera op het moederbord bevestigen, te verwijderen:
-
Twee 1.1 mm lange schroeven
-
Eén 1.0 mm lange schroef
-
-
-

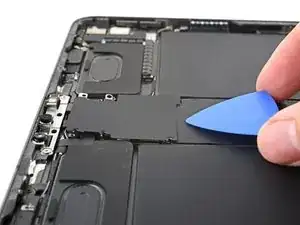

Steek een openingsplectrum tussen de voorste camerabeugel en het moederbord.
-
Schuif je plectrum richting de bovenkant van de iPad om de lijm door te snijden.
-
-
-

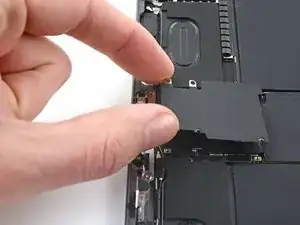

Schuif de beugel van de voorste camera richting de rechterkant van de iPad om de metalen klem los te maken.
-
Verwijder de voorste camerabeugel.
-
-
-
Gebruik een spudger om de drie drukaansluitingen van de voorste camera omhoog te wrikken en los te koppelen.
-
-
-
Gebruik een T3 Torx-schroevendraaier om de twee 2.2 mm lange schroeven, waarmee de voorste camera bevestigd is, te verwijderen.
-
-
-
Steek een spudger onder de voorste camera, tussen de middelste en de rechterkabel.
-
Draai je spudger om de camera van de epoxy eronder te scheiden.
-
Verwijder de voorste camera.
-
Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.
Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recyclepunt.
Ging je reparatie niet helemaal volgens plan? Bezoek dan onze algemene probleemoplossingspagina of stel je vraag op ons antwoordenforum voor de iPad Pro 12.9" 5e generatie voor hulp bij het oplossen van je probleem.
