iPhone 11 Pro Max Vervanging van de batterij

Schakel je iPhone uit voordat je begint met het uit elkaar halen ervan.

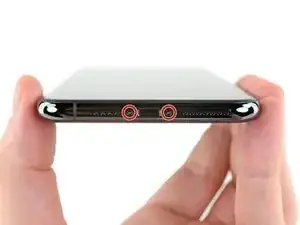

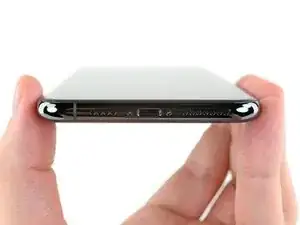

Verwijder de twee 6.7 mm lange pentalobe schroeven aan de onderkant van de iPhone.

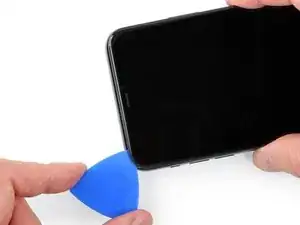

Plaats op 3 mm van de punt van je plectrum een markering met een stift.

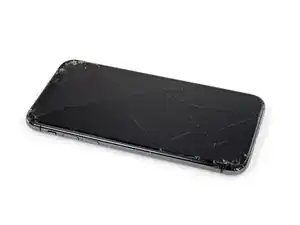

Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.

Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.

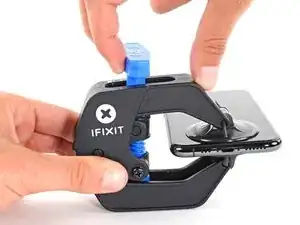

Trek de blauwe hendel naar achteren zodat de anti-klem vrij kan bewegen. (Op deze manier deactiveer je de openingsstand van de anti-klem.)

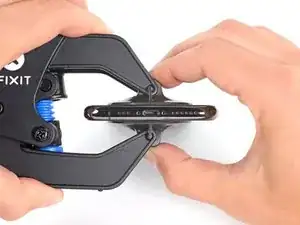

Schuif de armen over de linker- of rechterzijde van je iPhone.

Plaats de zuignappen dichtbij de onderkant van de telefoon—één op de voorkant en één aan de achterkant.

Druk beide zuignappen aan, om zuigkracht uit te oefenen op de gewenste plek.

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.

Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.

Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Verwarm een iOpener en plaats deze tussen de armen van de anti-klem op je telefoon.

Vouw de iOpener zodat deze op de onderkant van de iPhone komt te liggen.

Geef de lijm een minuutje de tijd om los te komen zodat de anti-klem een opening kan creëren.

Steek een plectrum in de opening onder het scherm en de plastic rand, en niet onder het scherm zelf.

Sla de volgende drie stappen over.

Gebruik een föhn of een warmtepistool, of prepareer een iOpener en leg deze op de onderkant van de iPhone gedurende ongeveer een minuut om zo de lijm die eronder zit te verzachten.

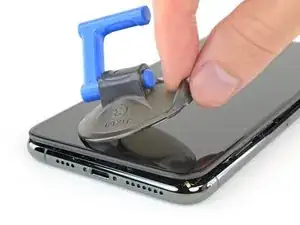

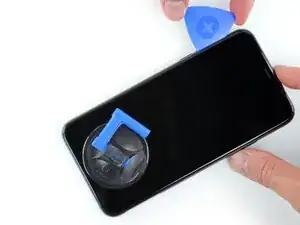

Als je een enkele zuignap met handvat gebruikt, druk deze dan vast aan de onderkant van de telefoon, maar vermijd het bolle deel van het glas.

Trek de zuignap omhoog met een stevige, constante kracht om zo een kleine opening tussen het voorste paneel en de achterste behuizing te creëren.

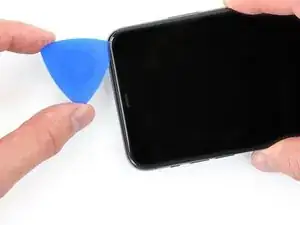

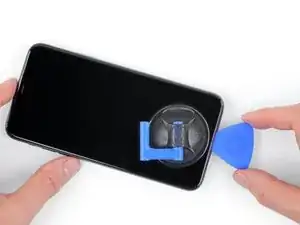

Steek een openingsplectrum in de opening.

Schuif je openingsplectrum langs de linker onderhoek en via de linkerzijde van de iPhone naar boven. Snijd daarbij alle lijm door die het scherm aan het frame bevestigt.

Steek je openingsplectrum opnieuw in de onderkant van de telefoon en schuif deze nu langs de rechter onderhoek en via de rechterzijkant omhoog. Snijd ook hier alle lijm door die je onderweg tegenkomt.

Trek de rechterkant van het scherm voorzichtig een stukje omlaag (in de richting van de Lightning-poort).

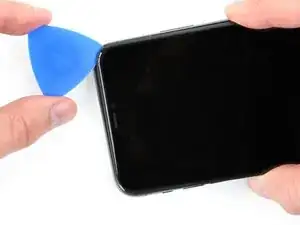

Steek je plectrum in de rechter bovenhoek van de telefoon.

Blijf het scherm omlaag trekken (in de richting van de Lightning-poort) totdat je opening groot genoeg is om een plectrum in te steken.

Schuif je plectrum naar de linker bovenhoek en snijd alle resterende lijm die aan het scherm is bevestigd door.

Trek aan het kleine uiteinde van de zuignap om deze van het scherm te verwijderen.

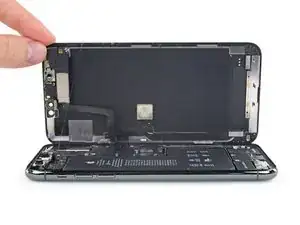

Open de iPhone door het scherm van links naar rechts open te klappen, alsof je de achterkant van een boek opent.

Laat het scherm op een object leunen, zodat je niet te veel spanning op de kabels zet en je nog steeds aan de telefoon kunt werken.

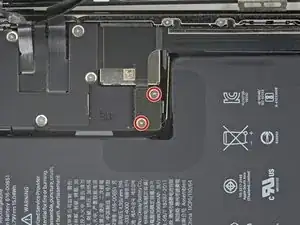

Verwijder de twee 1.3 mm lange Y000 schroeven die het beschermpaneel naast de batterij bevestigen.

Verwijder het paneel.

Gebruik een spudger of een schone vingernagel om de batterijaansluiting uit het contact op het logic board omhoog te duwen.

Zorg dat je de aansluiting wegbuigt van het logic board om zo te voorkomen dat deze tijdens de reparatie per ongeluk contact maakt met het contact en zo de telefoon mogelijk aanzet.

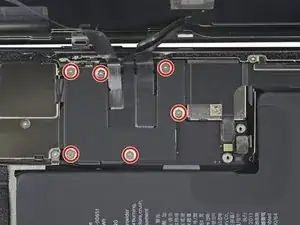

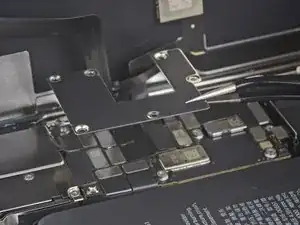

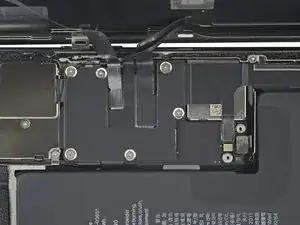

Gebruik een Y000 schroevendraaier om de zes 1.3 mm schroeven die het plaatje op het logic board bevestigen, te verwijderen.

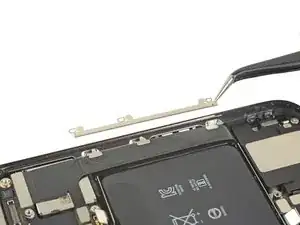

Verwijder het plaatje.

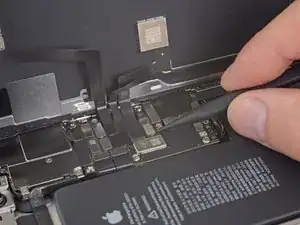

Gebruik een spudger of een nagel om de OLED-schermkabelaansluiting los te koppelen.

Gebruik een spudger of een nagel om de kabelaansluiting van de voorste sensormodule los te koppelen.

Gebruik een spudger of een nagel om de kabelaansluiting van de digitizer los te koppelen.

Verwijder de schermmodule.

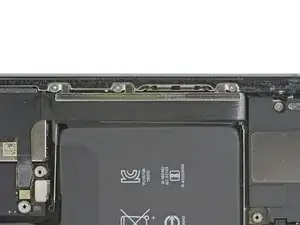

Gebruik een Y000 schroevendraaier om de vier 1.2 mm schroeven die het paneel over de onderste batterijaansluiting bevestigen, te verwijderen.

Verwijder het paneel over de onderste batterijaansluiting.

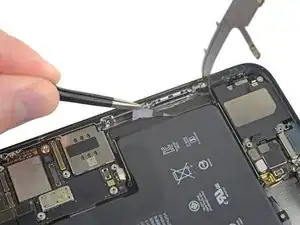

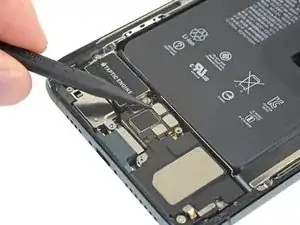

Gebruik een spudger om de onderste flexkabel van de batterij los te koppelen door deze in een rechte beweging omhoog uit het contact te duwen.

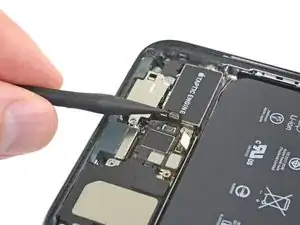

Gebruik een spudger om de flexkabel van de trilmotor los te koppelen door deze in een rechte beweging uit het contact omhoog te duwen.

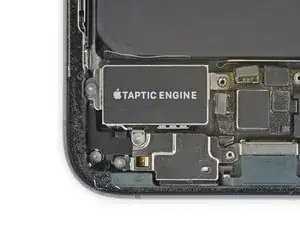

Verwijder de drie schroeven die de trilmotor bevestigen:

Eén 2.0 mm lange Y000 schroef

Eén 1.6 mm lange Y000 schroef

Eén 4.0 mm lange standoff schroef

Verwijder de trilmotor.

Gebruik een Y000 schroevendraaier om de drie 1.3 mm schroeven die het plaatje op de flexkabel van de Lightning-poort bevestigen, los te schroeven.

Verwijder het plaatje op de flexkabel.

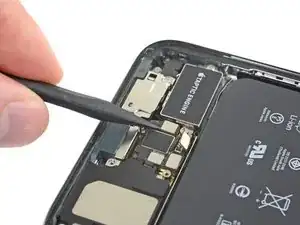

Koppel beide flexkabelaansluitingen van de Lightningkabel los van het logic board door deze omhoog te duwen.

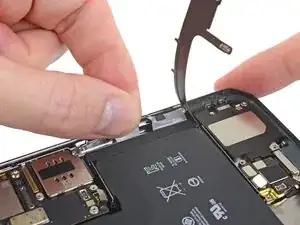

Til de Lightning-flexkabel voorzichtig omhoog en duw deze richting de onderkant van de iPhone om zo beter toegang te krijgen tot de batterij die eronder zit.

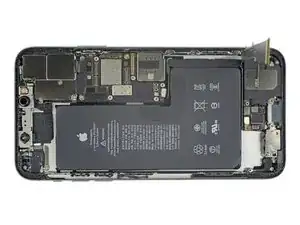

Ieder stuk kleefstrip heeft één of twee zwarte treklipjes aan het einde, welke lichtjes vastzitten aan de zijkanten van de batterij.

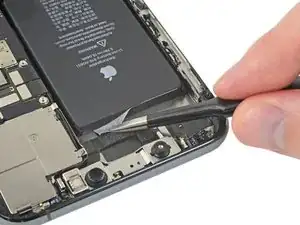

Trek de treklip van de eerste kleefstrip naar beneden om deze los te maken van de onderkant van de batterij.

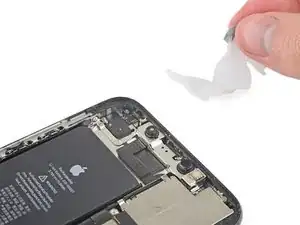

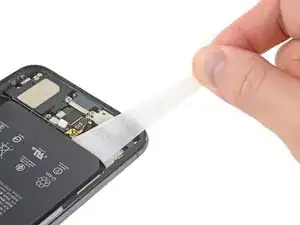

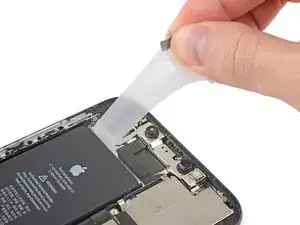

Pak het treklipje vast met je vingers en trek deze langzaam weg van de batterij, in de richting van de onderkant van de iPhone.

Trek hard genoeg om eenzelfde druk op de strip te houden, maar trek niet te hard. Geef het de tijd om uit te rekken en los te komen onder de batterij.

Zet geen extra druk op de batterij. Zorg dat je de iPhone aan de zijkanten vast hebt.

Houd de strips plat en vlak terwijl je trekt. Probeer om een gelijke druk te zetten over de gehele strip in plaats van vooral in het middle of aan een kant te trekken.

Trek in een zo laag mogelijke hoek aan de lipjes, zodat je zeker weet dat de strips niet scheuren op de zijkant van de batterij.

Als de kleefstrip breekt, kun je proberen deze opnieuw te pakken met je vinger of een bot pincet en doorgaan met trekken—maar wrik niet onder de batterij.

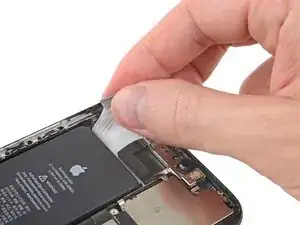

Peuter de treklipjes aan de bovenkant van de bovenste batterijcel los en scheid deze van de batterij.

Pak beide treklipjes tegelijkertijd vast en trek deze langzaam weg van de batterij richting de bovenkant van de iPhone.

Volg dezelfde procedure als met de vorige strip: druk niet op de batterij, houd de strip vlak en strak en trek in een kleine hoek.

Als de kleefstrip afbreekt, probeer je deze opnieuw te pakken met je vingers of een bot pincet en ga je verder met trekken—maar steek geen scherpe voorwerpen onder de batterij.

Peuter de twee overgebleven kleefstrips met treklip los om deze van de rechterkant van de batterij los te trekken.

Trek beide lipjes, op eenzelfde manier als de vorige strips, tegelijkertijd weg om de strips zo te strekken dat ze loskomen onder de batterij. Zorg dat je ze niet scheurt op de zijkant van de iPhone.

Als je alle kleefstrips met succes hebt weten te verwijderen, kun je de volgende stap overslaan.

Zo niet, ga dan verder met de volgende stap.

Als je nog steeds moeite hebt met het verwijderen van de batterij, kun je wat druppels hooggeconcentreerde (meer dan 90%) isopropyl alcohol onder de kanten van de batterij en in de buurt van de kleefstrips toedienen.

Wacht ongeveer een minuut zodat de alcoholoplossing de lijm kan verzachten.

Gebruik het platte einde van een spudger om de batterij voorzichtig omhoog te tillen.

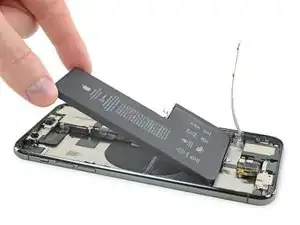

Verwijder de batterij.

Als er nog wat van de alcoholoplossing in de telefoon is achtergebleven, kun je dit voorzichtig schoonvegen of wachten tot het opgedroogd is, voordat je je nieuwe batterij installeert.

Bevestig vervolgens je nieuwe batterij, koppel deze weer los van het contact op het logic board en ga verder met het weer in elkaar zetten van je toestel.
