iPhone 11 Vervanging van de batterij

Zet je iPhone uit voordat je begint met het demonteren van de telefoon.

Verwijder de twee 6.7 mm lange pentalobe schroeven aan de onderkant van de iPhone.

Plaats op 3 mm van de punt van je plectrum een markering met een stift.

Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.

Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.

Trek de blauwe hendel naar achteren zodat de anti-klem vrij kan bewegen. (Op deze manier deactiveer je de openingsstand van de anti-klem.)

Schuif de armen over de linker- of rechterzijde van je iPhone.

Plaats de zuignappen dichtbij de onderkant van de telefoon—één op de voorkant en één aan de achterkant.

Druk beide zuignappen aan, om zuigkracht uit te oefenen op de gewenste plek.

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.

Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.

Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Verwarm een iOpener en plaats deze tussen de armen van de anti-klem op je telefoon.

Vouw de iOpener zodat deze op de onderkant van de iPhone komt te liggen.

Geef de lijm een minuutje de tijd om los te komen zodat de anti-klem een opening kan creëren.

Steek een plectrum in de opening onder het scherm en de plastic rand, en niet onder het scherm zelf.

Sla de volgende drie stappen over.

Gebruik een föhn of warmtepistool of prepareer een iOpener en leg deze op de onderkant van de iPhone gedurende een minuut.

Als je een enkele zuignap gebruikt, druk deze dan op de onderkant van de telefoon en zorg dat je de gebogen hoeken van de telefoon vermijdt.

Trek met een stevige en constante kracht aan de zuignap om zo een kleine opening te creëren tussen het schermpaneel en de achterste behuizing.

Steek een openingsplectrum in de opening onder de plastic rand van het scherm, niet onder het scherm.

Schuif je openingsplectrum om de linker onderhoek heen en langs de linkerzijde van de iPhone omhoog en snijd daarmee de lijm door die het scherm vasthoudt.

Steek je plectrum opnieuw in de opening aan de onderkant van de iPhone en schuif deze om de rechter onderhoek heen en langs de rechterzijde omhoog om ook daar de lijm door te snijden.

Trek de rechterhoek van het scherm voorzichtig een klein stukje naar beneden (in de richting van de Lightning-poort).

Steek je plectrum in de rechter bovenhoek van de telefoon.

Trek het scherm vervolgens nog iets verder naar beneden (in de richting van de Lightning-poort) om zo een opening te creëren waar je plectrum in past.

Schuif je plectrum naar de linker bovenhoek en snijd de overgebleven lijm die het scherm nog vasthoudt ook door.

Trek aan de kleine uitstulping op de zuignap om deze los te maken van het scherm.

Open de iPhone door het scherm open te klappen vanaf de linkerzijde, zoals je de achterkant van een boek zou openklappen.

Laat het scherm tegen iets stevigs aanleunen.

Om de schroeven, die in de volgende stap worden besproken, te kunnen bereiken, kantel je het scherm door de onderste zijkant lichtjes op te tillen.

Gebruik een Y000 schroevendraaier om de drie 1.1 mm lange schroeven, die het paneel boven de batterijaansluiting bevestigen, te verwijderen.

Verwijder het paneel.

Gebruik een spudger of een schone nagel om de batterijaansluiting uit het contact op het logic board te duwen.

Buig de aansluiting voorzichtig weg van het logic board om te voorkomen dat deze tijdens de reparatie per ongeluk contact maakt.

Gebruik een Y000 schroevendraaier om de vijf 1.1 mm schroeven die het paneel boven het logic board bevestigen, los te schroeven.

Verwijder het paneel.

Gebruik een spudger of een nagel om de kabelaansluiting van het LCD-scherm te ontkoppelen.

Ontkoppel ook de digitizeraansluiting die ernaast zit.

Gebruik de punt van een spudger of een nagel om de aansluiting van de sensormodule van het scherm los te koppelen.

Verwijder de schermmodule.

Verwijder, met behulp van een Phillips schroevendraaier, de vijf schroeven die het plaatje onder de trilmotor en speaker bevestigen:

Vier 1.6 mm schroeven

Eén 1.3 mm schroef

Verwijder het onderste plaatje.

Gebruik een pincet om de zwarte tape en de rubberen laag over de aansluiting van de trilmotor op te tillen en te verwijderen.

Verwijder de vijf schroeven die de speaker en de plaatjes bevestigen:

Eén 1.9 mm Phillips-schroef

Eén 2.3 mm Phillips-schroef

Eén 3.1 mm standoffschroef

Twee 1.6 mm Phillips-schroeven

Verwijder de kleine aardingsklem op de rechter bovenhoek van de speaker.

Verwijder het plaatje boven de trilmotoraansluiting.

Til, in de rechter onderhoek van de iPhone, het kleine plaatje dat over de resterende speakerschroef zit omhoog en duw deze weg.

Verwijder de 2.4 mm standoffschroef die daaronder zit.

Steek een spudger onder de bovenkant van de speaker bij de zijkant van de behuizing van iPhone.

Duw en til de bovenkant van de speaker voorzichtig omhoog.

Pak de speaker aan de zijkanten vast en wiebel deze heen en weer, zodat je deze losmaakt van de lijm die het aan de onderkant van de iPhone bevestigt.

Trek de speaker van de onderkant van de iPhone weg totdat je voelt dat deze van de gelijmde afdichting gescheiden is.

Verwijder de speaker.

Krab, met behulp van een pincet, overgebleven lijmresten weg.

Om de dichting goed te laten hechten, zorg je dat je het gebied onder de speaker goed schoonmaakt met wat isopropyl alcohol en een stofvrij stuk doek of een koffiefilter.

Installeer een nieuwe dichting op de speaker en bevestig daarna de speaker zelf.

Gebruik een Phillips schroevendraaier om de twee 1.8 mm schroeven, die de trilmotor bevestigen, te verwijderen.

Gebruik een spudger om de flexkabel van de trilmotor te ontkoppelen door deze in een rechte beweging uit het contact omhoog te duwen.

Verwijder de trilmotor.

Ieder stuk van de kleefstrip heeft een zwart treklipje, welke op de batterij is bevestigd.

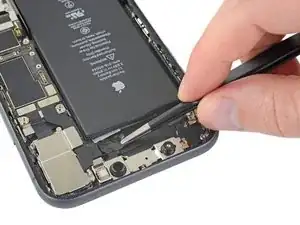

Peuter de drie treklipjes van de kleefstrips aan de onderkant van de batterij los.

Om je kans van slagen te vergroten:

Zet geen extra druk op de batterij. Zorg dat je de iPhone aan de zijkanten vast hebt.

Houd de strips plat en vlak, dat is, zonder rimpels, terwijl je trekt.

Trek zo langzaam mogelijk, zodat je de strips de tijd geeft om uit te rekken en los te komen. Het duurt ongeveer 30 seconden voordat de strips zijn uitgerekt en loskomen.

Trek in een zo laag mogelijke hoek aan de lipjes, zodat je zeker weet dat de strips niet scheuren op de zijkant van de batterij.

Als een van de strips wel afbreekt terwijl deze nog onder de batterij vastzit en niet kan worden verwijderd, ga je gewoon verder met de andere strips en de hierna volgende stappen.

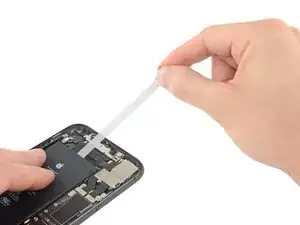

Trek langzaam de eerste kleefstrip onder de batterij weg in de richting van de onderkant van de iPhone.

Trek met een constante kracht zodat er steeds spanning op de strip staat, totdat deze tussen de batterij en de achterkant van het frame wegschiet.

Als de kleefstrips tijdens het verwijderingsproces breken, kun je je vingers of een pincet gebruiken om de overgebleven lengte van de strip te pakken te krijgen om hieraan te kunnen trekken.

Als een van de strips breekt en niet meer kan worden gepakt, ga je gewoon verder met de overige kleefstrips en daarna met de volgende stappen.

Herhaal de voorgaande stappen om de andere twee kleefstrips aan de onderkant van de iPhone los te maken.

Peuter de drie treklipjes van de bovenste drie kleefstrips onder de batterij los.

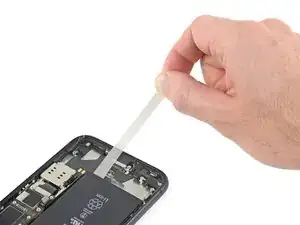

Trek de bovenste kleefstrips één voor één los met behulp van dezelfde methode als bij de onderste kleefstrips.

Als je alle kleefstrips succesvol hebt weten te verwijderen, kun je de volgende stap overslaan.

Als één van de kleefstrips onder de batterij is afgebroken en deze niet meer los te krijgen was, ga je verder met de volgende stap.

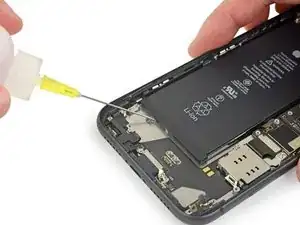

Als een van de kleefstrips is afgebroken en de batterij in de achterste behuizing vast blijft zitten, kun je deze verwijderen door het gebruik van wat isopropyl alcohol (>90%). Dien de alcohol langs de kanten van de batterij toe, zo dicht mogelijk bij de afgebroken kleefstrip(s).

Til de batterij, na ongeveer een minuutje gewacht te hebben, op voorzichtige wijze omhoog.

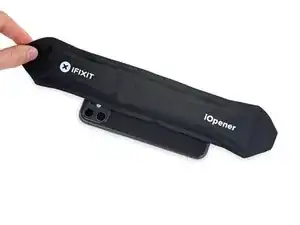

Als de batterij nog steeds aan de achterkant van het frame vastgeplakt zit en je hebt geen lijmverwijderaar of alcohol tot je beschikking, prepareer je een iOpener of gebruik je een föhn om de achterkant, direct achter de batterij, te verwarmen.

Draai de iPhone weer om en rijg een sterk stuk dun draad (zoals flosdraad of een stuk van een dunne gitaarsnaar) onder de batterij door.

Trek het stuk draad van links naar rechts in een zagende beweging om zo de kleefstrip los te krijgen. Dit kan even duren, aangezien de kleefstrip langzaam loskomt, maar met wat geduld moet dit lukken. Zorg dat je de batterij niet vervormt of beschadigt.

Begin bij de boven- of onderkant van de batterij en ga door totdat je bij het midden bent. Trek het stuk draad niet verder dan het midden of het kan zijn dat je de lintkabels of de draadloze oplaadspoel daaronder beschadigt.

Verwijder de batterij.

Vervolgens bevestig je je nieuwe batterij, koppel je deze weer los van het contact op het logic board en ga je verder met het weer in elkaar zetten van je toestel.

Als je nieuwe batterij geen vervangende kleefstrips bevat, kun je deze handleiding gebruiken om de kleefstrips zelf te vervangen.

Voer, na het weer in elkaar zetten van je telefoon, een geforceerde herstart uit. Dit kan een aantal problemen voorkomen en mogelijke probleemoplossing vergemakkelijken.
