iPhone 12 Pro Max Vervanging van de batterij

Schakel je iPhone uit voordat je begint met de demontage.

Verwijder de twee 6.7 mm lange pentalobe P2-schroeven aan de onderkant van je iPhone.

Plaats op 3 mm van de punt van je plectrum een markering met een stift.

Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.

Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.

Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.

Schuif de armen over de linker- of rechterzijde van je iPhone.

Plaats de zuignappen aan de onderkant van de glazen achterkant—één aan de voorkant en één aan de achterkant.

Druk de zuignappen aan zodat je zeker weet dat ze zich goed vastzuigen.

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.

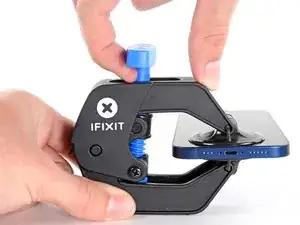

Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.

Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Leg je iPhone op een stevig object, zoals een boek met een harde kaft, zodat je de anti-klem en de iPhone los kunt laten en de iPhone parallel aan je werkoppervlak blijft liggen. Dit maakt het makkelijker om de volgende stappen uit te voeren.

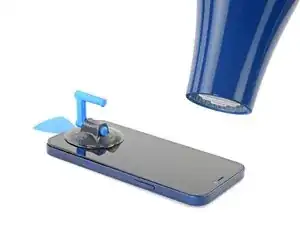

Gebruik een föhn om de onderkant van de iPhone te verwarmen en de lijm die het scherm vasthoudt te verzwakken. Het glas zou iets te warm moeten zijn om comfortabel aan te raken.

Geef de lijm ongeveer een minuutje de tijd om los te komen en trek het toestel vervolgens rustig uit elkaar tot je een opening hebt gecreëerd.

Steek een openingsplectrum in de opening onder de rand van het scherm.

Sla de volgende drie stappen over.

Gebruik een föhn of een warmtepistool om de onderkant van de iPhone gedurende 90 seconden te verwarmen. Verwarm het scherm tot deze net te warm is om aan te raken.

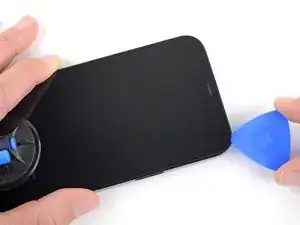

Als je een enkele zuignap gebruikt, druk je deze nu op de onderkant van het scherm van je iPhone. Vermijd wel de rand van de telefoon, aangezien de zuignap zich daar niet zal vastzuigen.

Trek de zuignap met een stevige, constante kracht omhoog om zo een kleine opening te creëren tussen het voorste paneel en de achterste behuizing.

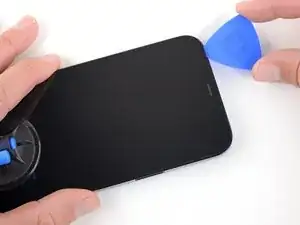

Steek een openingsplectrum in de opening onder de plastic rand van het scherm.

Gebruik een föhn of een iOpener om de rechterzijde van de iPhone (de zijde waar de aan-uitknop zit) gedurende 90 seconden te verwarmen. Het scherm zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Schuif je plectrum langs de rechter benedenhoek van de iPhone om de lijm in die hoek door te snijden.

Schuif je plectrum verder langs de rechterzijde van het scherm omhoog tot je bij de rechter bovenhoek bent.

Laat je plectrum in de rechter bovenhoek zitten voordat je verder gaat.

Gebruik een föhn of een iOpener om de bovenkant van de iPhone gedurende 90 seconden te verwarmen. Het scherm zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Schuif je plectrum om de rechter bovenhoek heen om de lijm daar door te snijden.

Laat je plectrum in de linker bovenhoek zitten.

Gebruik een föhn, een iOpener of een warmtepistool om de linkerzijde van de iPhone gedurende 90 seconden te verwarmen. Het scherm zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Steek een tweede openingsplectrum in de linker benedenhoek van de iPhone.

Draai beide plectrums tegelijkertijd naar de zijkant om het scherm los te maken uit de klemmen aan de linkerzijde van de telefoon.

Draai je iPhone zodat de rechterzijde van je telefoon naar je toe wijst.

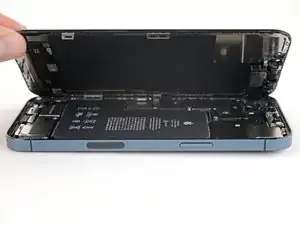

Open je iPhone door het scherm vanaf de rechterkant open te klappen, zoals je ook bij een boek zou doen.

Laat het scherm tegen een object leunen om ervoor te zorgen dat je scherm rechtop blijft staan terwijl je in de binnenkant van de telefoon verder werkt.

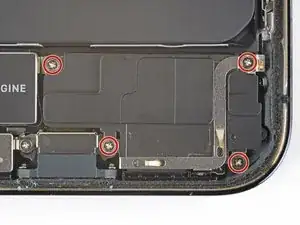

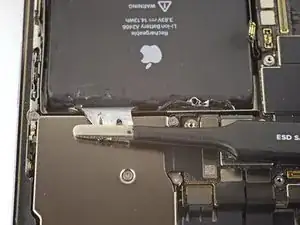

Verwijder de vier 1.1 mm lange Y000-schroeven die de cover op de batterij- en de schermaansluiting bevestigen.

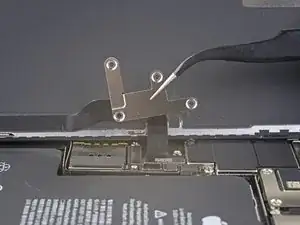

Verwijder de cover die over de batterij- en de schermaansluiting heen is geplaatst.

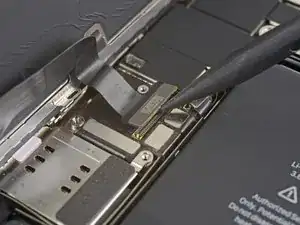

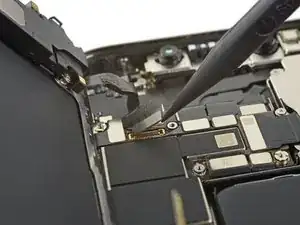

Gebruik een spudger of een van je nagels om de batterijaansluiting uit het contact op het logic board te verwijderen.

Buig de aansluiting weg van het logic board om te voorkomen dat deze tijdens de reparatie per ongeluk contact maakt met het contact en zo de telefoon inschakelt.

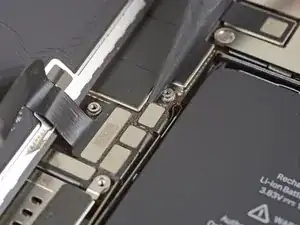

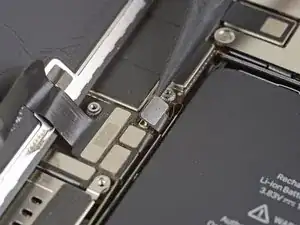

Gebruik een spudger of een van je nagels om de schermkabelaansluiting los te koppelen.

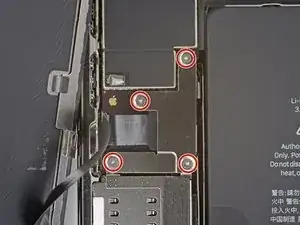

Verwijder, met behulp van een Y000-schroevendraaier, de vier 1.1 mm lange schroeven die de cover van de voorste sensoraansluiting bevestigen.

Klap de cover vanaf de linkerzijde open tot de kleine klem aan de rechterkant loskomt.

Verwijder de cover.

Gebruik een spudger of een van je nagels om de kabelaansluiting van de voorste sensormodule los te koppelen.

Verwijder de schermmodule.

Gebruik een Phillips-schroevendraaier om de vier 1.4 mm lange schroeven, die de luidspreker bevestigen, los te schroeven.

Til de luidspreker langzaam en op voorzichtige wijze uit de inkeping en zorg dat je deze van de kleefstrip los trekt. Zorg dat je de kleefstrip weer gebruikt om je nieuwe luidspreker te bevestigen.

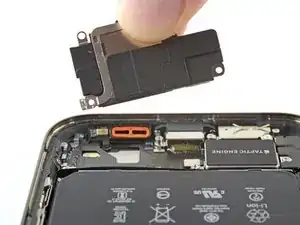

Verwijder de luidspreker.

Gebruik een Phillips-schroevendraaier om de 1.4 mm lange schroeven, die de plastic cover over de trilmotor bevestigt, te verwijderen.

Verwijder de plastic cover.

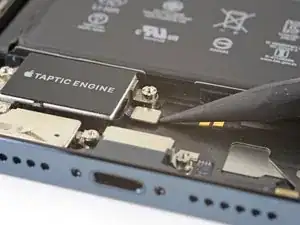

Gebruik de punt van je spudger om de aansluiting van de trilmotor in een rechte beweging omhoog en uit het contact te duwen.

Verwijder de drie schroeven die de trilmotor op z'n plek houden:

Twee 2.8 mm lange standoff-schroeven.

Eén 1.6 mm lange Phillips-schroef.

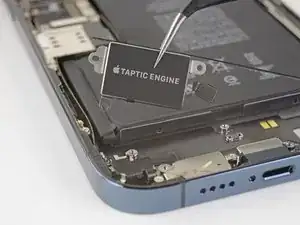

Verwijder de trilmotor.

Verwijder, als je de trilmotor van plan bent te vervangen, de kleefstrip van de trilmotor en verplaats deze naar je nieuwe trilmotor voordat je je toestel weer in elkaar begint te zetten.

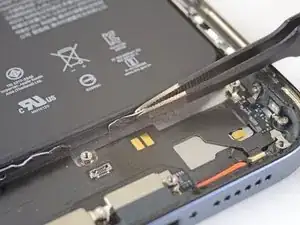

Iedere kleefstrip bevat een zwarte treklip aan het eind welke lichtjes op de batterij bevestigd is.

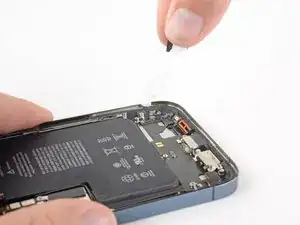

Peuter de eerste treklip los van de onderkant van de batterij.

Peuter de tweede kleefstrip met treklip aan de onderkant van de batterij los.

Pak de eerste treklip tussen je vingers vast en trek deze langzaam maar zeker van de batterij weg, richting de onderkant van je iPhone.

Trek hard genoeg om de spanning op de kleefstrip te houden, maar forceer het niet. Geef de kleefstrip alle tijd om rustig uit te rekken en onder de batterij vandaan te komen.

Zet geen druk op de batterij bij het wegtrekken van de kleefstrips. Houd de iPhone in plaats daarvan vast aan de zijkanten van het frame.

Houd de kleefstrips zo vlak en ongerimpeld mogelijk. Probeer de trekkracht te verdelen over de hele strip en niet enkel in het midden of aan de zijkant te trekken.

Zorg dat je de kleefstrip in een kleine hoek onder de batterij vandaan trekt. Zo voorkom je dat de batterij scheurt op het frame aan de zijkant van de telefoon.

Als de kleefstrip afbreekt, probeer je deze met je vingers of een pincet met botte uiteinden weer vast te pakken om deze vervolgens weer verder los te trekken. Probeer de batterij echter nooit omhoog te wrikken.

Als een van de kleefstrips onder de batterij scheurt of afbreekt en niet meer kan worden vastgepakt, probeer je eerst de andere strips te verwijderen en ga je vervolgens verder met de volgende stap.

Pak de tweede kleefstrip met je vinger vast en trek deze onder de batterij vandaan in de richting van de onderkant van de telefoon.

Volg dezelfde procedure als bij de vorige kleefstrip: zet geen druk op de batterij, houd de kleefstrip zo vlak en ongerimpeld als mogelijk en trek deze in een kleine hoek onder de batterij weg.

Als de kleefstrip afbreekt, probeer je deze weer vast te pakken met je vingers of een pincet met botte uiteinden en ga je verder met het wegtrekken. Wrik de batterij nooit omhoog.

Peuter de twee resterende kleefstrips met treklip los van de bovenkant van de batterij.

Trek de twee overige treklipjes, gebruikmakend van dezelfde instructies als hiervoor, een voor een onder de batterij vandaan om ze uit te rekken en los te trekken. Probeer te voorkomen dat de treklipjes en kleefstrips scheuren of afbreken.

Als je alle kleefstrips met succes hebt weten te verwijderen, kun je de volgende stap overslaan.

Als het je niet gelukt is alle kleefstrips met succes te verwijderen, ga je verder met de volgende stap.

Als je nog steeds moeite hebt met het verwijderen van de batterij kun je ervoor kiezen wat druppels isopropyl alcohol (>90%) onder de batterij toe te dienen. Dien de alcohol in de buurt van de afgebroken kleefstrip toe.

Wacht ongeveer een minuutje zodat de alcohol in kan trekken en de lijm kan verzwakken.

Til de batterij op voorzichtige wijze omhoog met behulp van een openingsplectrum of het platte einde van een spudger.

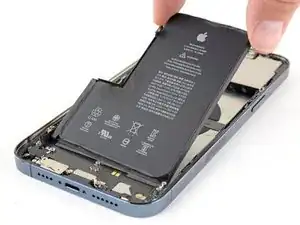

Verwijder de batterij.

Als er zich nog alcoholresten in de telefoon bevinden, kun je dit nu wegvegen of laat je dit drogen voordat je je nieuwe batterij installeert.
