iPhone 13 Pro Max Vervanging van de batterij

Schakel je iPhone uit voordat je begint met de demontage.

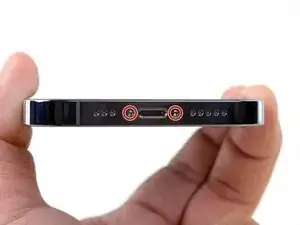

Verwijder de twee 6.8 mm lange pentalobe-schroeven aan de onderkant van de iPhone.

Wanneer je iPhone-scherm gebarsten is, kun je verdere schade beperken en lichamelijke schade voorkomen door je scherm af te plakken voorafgaand aan de reparatie.

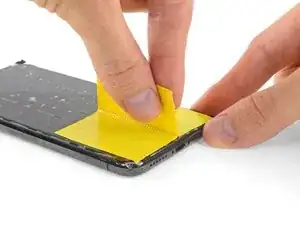

Plak je iPhone-scherm af met overlappende lagen tape totdat het volledige oppervlak is afgedekt.

Als het gebroken glas het plaatsen van een zuignap bemoeilijkt, kun je proberen een steviger stuk tape (zoals ducttape) in een van de zuignappen te vouwen om zo het scherm omhoog te tillen.

Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.

Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.

Als alternatief kun je er ook voor kiezen om de zuignap met secondelijm op het scherm vast te plakken.

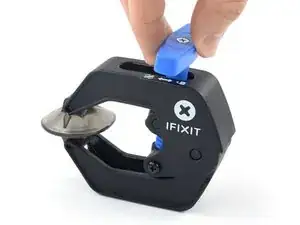

Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.

Schuif de armen over de linker- of rechterzijde van je iPhone.

Plaats de zuignappen aan de onderkant van de glazen achterkant—één aan de voorkant en één aan de achterkant.

Druk de zuignappen aan zodat je zeker weet dat ze zich goed vastzuigen.

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.

Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.

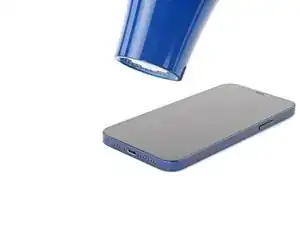

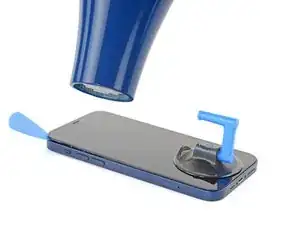

Gebruik een föhn om de onderkant van de iPhone te verwarmen en de lijm die het scherm vasthoudt te verzwakken. Het glas zou iets te warm moeten zijn om comfortabel aan te raken.

Geef de lijm ongeveer een minuutje de tijd om los te komen en trek het toestel vervolgens rustig uit elkaar tot je een opening hebt gecreëerd.

Steek een openingsplectrum in de opening onder de rand van het scherm.

Sla de volgende drie stappen over.

Gebruik een föhn of een heteluchtpistool om de onderkant van de iPhone gedurende 90 minuten te verwarmen. Het scherm zou niet iets te warm moeten zijn om comfortabel aan te kunnen raken.

Druk een zuignap aan de onderkant van je toestel op het glas. Zorg dat je zuignap niet óver de rand heen zit.

Trek de zuignap met een stevige, constante kracht omhoog om zo een kleine opening te creëren tussen het voorste paneel en de achterste behuizing.

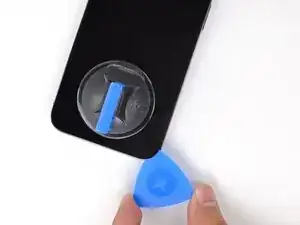

Steek een openingsplectrum in de opening aan de onderkant van je telefoon.

Gebruik een föhn, een heteluchtpistool of verwarm een iOpener en leg deze gedurende 90 seconden op de rechterzijde van het iPhone-scherm om de lijm eronder te verzwakken.

Schuif je plectrum langs de rechter benedenhoek van de iPhone om de lijm in die hoek door te snijden.

Schuif je plectrum verder langs de rechterzijde van het scherm omhoog tot je bij de rechter bovenhoek bent.

Laat je plectrum in de rechter bovenhoek zitten voordat je verder gaat.

Gebruik een föhn, een heteluchtpistool of verwarm een iOpener en leg deze gedurende 90 seconden op de bovenkant van het iPhone-scherm om de lijm eronder te verzwakken.

Schuif je plectrum om de rechter bovenhoek heen om de lijm daar door te snijden.

Laat je plectrum in de linker bovenhoek zitten.

Gebruik een föhn, een heteluchtepistool of verwarm een iOpener en leg deze gedurende 90 seconden op de linkerzijde van de telefoon om de lijm onder het scherm te verzwakken.

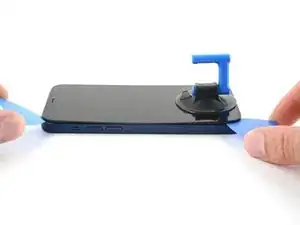

Steek een tweede openingsplectrum in de linker benedenhoek van de iPhone.

Draai beide plectrums tegelijkertijd naar de zijkant om het scherm los te maken uit de klemmen aan de linkerzijde van de telefoon.

Verwijder de zuignap van je scherm.

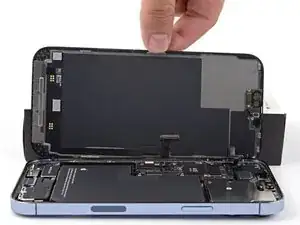

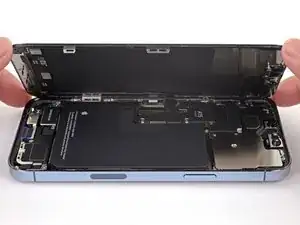

Open je iPhone door het scherm van de rechterkant open te klappen, zoals je ook een boek zou openen.

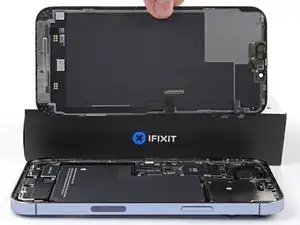

Laat je scherm tegen een object rusten zodat je scherm rechtop blijft staan. Op die manier kun je rustig doorwerken aan de binnenkant van de telefoon zonder de kabels onnodig te belasten.

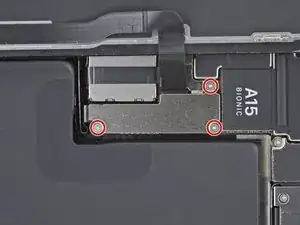

Gebruik een Y000-schroevendraaier of -bitje om de drie 1.3 mm lange schroeven, die het plaatje op de batterijaansluiting bevestigen, te verwijderen.

Verwijder het beschermplaatje op de batterijaansluiting.

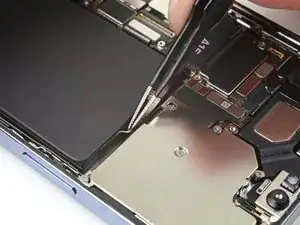

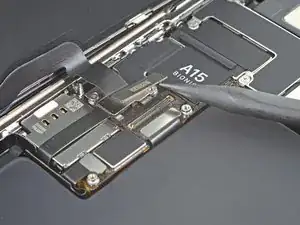

Gebruik de punt van je spudger of een van je nagels om de batterijaansluiting van het contact op het logic board omhoog te duwen.

Buig de aansluiting ietwat van het logic board weg om te voorkomen dat deze contact en maakt en kortsluiting veroorzaakt tijdens de reparatie.

Gebruik de punt van je spudger of een van je nagels om de schermaansluiting van het contact op het logic board omhoog te duwen.

Gebruik een Y000-schroevendraaier of -bitje om de twee 1.1 mm lange schroeven uit het plaatje op de aansluiting van de voorste sensormodule te verwijderen.

Gebruik een Phillips-schroevendraaier of -bitje om de twee resterende schroeven uit het plaatje op de aansluiting van de voorste sensormodule te verwijderen:

Eén 1.5 mm lange schroef

Eén 1.8 mm lange schroef

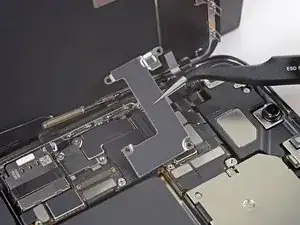

Verwijder het plaatje op de aansluiting van de voorste sensormodule.

Gebruik de punt van je spudger om de aansluiting van de voorste sensormodule los te koppelen.

Verwijder de schermmodule.

Gebruik een Y000-schroevendraaier(bitje) om de drie 1.4 mm lange schroeven, waarmee de beugel op de sensoren is bevestig, te verwijderen.

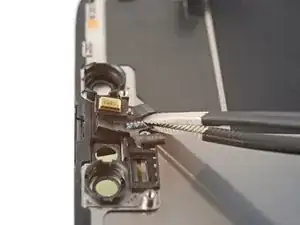

Gebruik een pincet of je vingers om de beugel van de voorste sensormodule te verwijderen.

Verwarm een iOpener en leg deze gedurende twee minuten op het scherm.

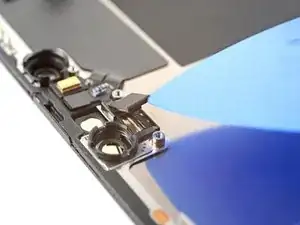

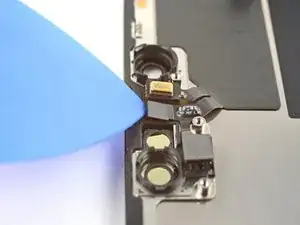

Steek een openingsplectrum tussen de omgevingslichtsensor en de inkeping in het scherm.

Duw het uiteinde van je plectrum naar beneden en wrik de omgevingslichtsensor uit het scherm omhoog.

Steek een openingsplectrum tussen de nabijheidssensor en de inkeping in het scherm.

Duw het uiteinde van de plectrum naar beneden en wrik de nabijheidssensor uit het scherm omhoog.

Gebruik een pincet of je vingers om de kabel van de nabijheidssensor van het scherm weg te duwen.

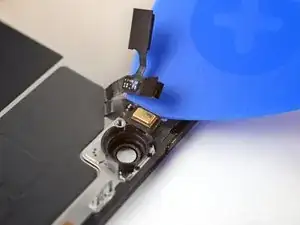

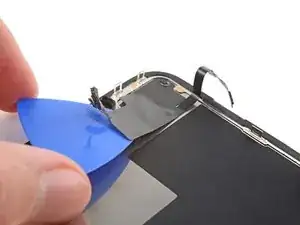

Steek een openingsplectrum onder de kabel van de microfoon, zo dicht mogelijk bij de microfoon zelf (het metalen rechthoekje).

Schuif je plectrum rondom de microfoon om deze van de lijm eronder los te maken.

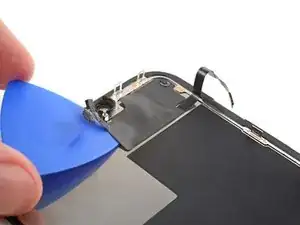

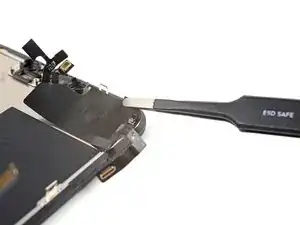

Steek een openingsplectrum onder de linkerzijde van de voorste sensormodule.

Schuif je plectrum verder onder de module om deze volledig van het frame te scheiden.

Verwijder de voorste sensormodule.

Plaats de sensoren in de juiste inkepingen in het nieuwe scherm. Zo weet je zeker dat alles op de juiste positie komt te zitten.

Gebruik wat Tesa-tape om de niet langer goed plakkende delen van de module te herbevestigen.

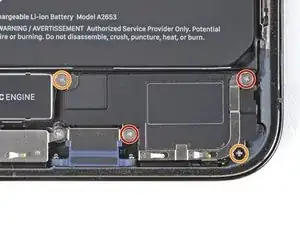

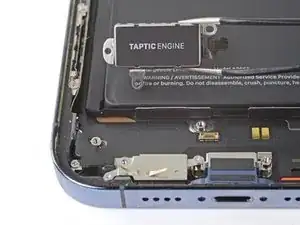

Gebruik een Phillips-schroevendraaier of -bitje om de vier 1.5 mm lange schroeven waarmee de luidspreker is bevestigd te verwijderen:

Twee schroeven met een grote kop

Twee schroeven met een kleine kop

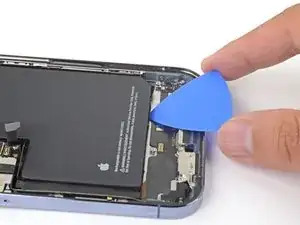

Schuif een openingsplectrum tussen de bovenkant van de trilmotor en de kleefstrip.

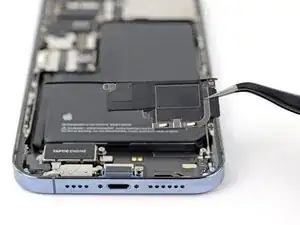

Verwijder de luidspreker.

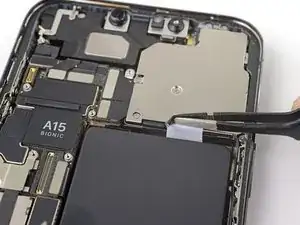

Gebruik de punt van je spudger om de kabel van de trilmotor omhoog te wrikken en los te koppelen.

Gebruik een Phillips-schroevendraaier of -bitje om de twee schroeven, die de trilmotor bevestigen, te verwijderen:

Eén 1.8 mm lange schroef

Eén 1.9 mm lange schroef

Gebruik een standoff-schroevendraaier of -bitje om de 2.9 mm lange standoff-schroef, die de trilmotor ook bevestigt, te verwijderen.

Verwijder de trilmotor.

Iedere kleefstrip bevat een zwarte treklip aan het einde welke weer lichtjes op de batterij is geplakt.

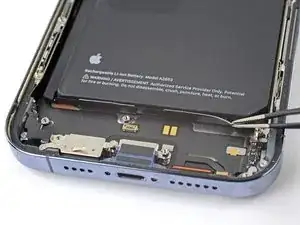

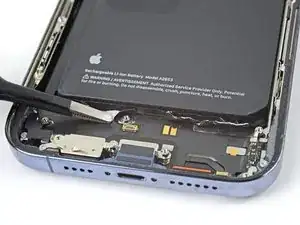

Gebruik een pincet met botte uiteinden om de twee treklipjes aan de onderkant van de batterij van de batterij los te trekken.

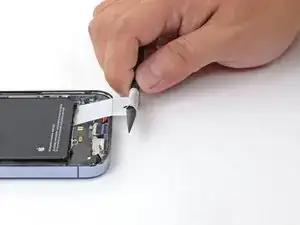

Pak de eerste treklip met je vinger vast of druk de lip op het midden van je spudger en wikkel deze op terwijl je de kleefstrip langzaam naar de onderkant van de iPhone en van de batterij weg trekt.

Zorg dat je een constante druk op de strip houdt, maar gebruik geen botte kracht. Geef de strip voldoende tijd om uit te rekken en onder de batterij vandaan te komen.

Druk de batterij niet omlaag bij het trekken. Houd de iPhone in plaats daarvan aan de zijkanten vast.

Houd je kleefstrip vlak en ongekreukt bij het trekken. Probeer je trekkracht ook te verdelen over de gehele breedte van de strip en voorkom dat je enkel in het midden of aan een van de zijkanten trekt.

Trek de strip in een kleine hoek weg zodat de strip niet over de rand van de telefoon heen schuurt.

Als de kleefstrip afbreekt, probeer je het restant van de strip opnieuw vast te pakken met je vingers of met een pincet met botte uiteinden. Ga vervolgens verder met trekken. Wrik de batterij echter nooit omhoog om een kleefstrip te pakken te krijgen.

Pak de tweede treklip met je vingers vast of rol deze om het midden van een spudger heen terwijl je deze naar de onderkant van de iPhone en van de batterij weg trekt.

Volg dezelfde procedure als bij de vorige strip: druk je batterij niet omlaag bij het trekken, houd de strip zo vlak en ongekreukt mogelijk en trek de strip in een kleine hoek weg.

Als de kleefstrip afbreekt, probeer je deze met je vingers of met een pincet met botte uiteinden opnieuw vast te pakken en ga je verder met trekken—wrik de batterij echter nooit omhoog om de kleefstrip weer te pakken te krijgen.

Gebruik een pincet met botte uiteinden en een openingsplectrum om de twee bovenste treklipjes van de bovenkant van de batterij af te trekken.

Trek de twee resterende kleefstrips, op eenzelfde manier als de eerste twee strips, een voor een onder de batterij vandaan om ze uit te rekken en te verwijderen. Voorkom dat je strip ergens achter blijft hangen.

Als je alle kleefstrips met succes hebt weten te verwijderen, kun je de volgende stap overslaan.

Als er een strip is afgebroken, ga je verder met de volgende stap.

Als je nog steeds moeite hebt met het verwijderen van de batterij kun je wat druppels hoge concentratie (>90%) isopropyl alcohol onder de rand van de batterij toedienen. Dien de alcohol toe bij de vastzittende kleefstrip.

Wacht een minuutje zodat de alcohol in de lijm kan trekken en deze kan verzwakken.

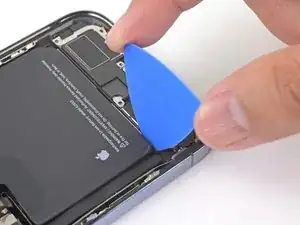

Gebruik een openingsplectrum of het platte einde van je spudger om de batterij rustig omhoog te duwen.

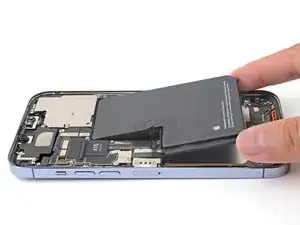

Verwijder de batterij.

Als er nog steeds alcohol in de telefoon ligt, kun je dit nu schoonvegen met een koffiefilter of een stuk stofvrij doek. Je kunt er ook voor kiezen te wachten tot de alcohol vanzelf gedroogd is. Bevestig je nieuwe batterij pas als de alcohol volledig weg is.
