iPhone 13 Pro Max Vervanging van de naar achteren gerichte camera's

Schakel je iPhone uit voordat je begint met de demontage.

Verwijder de twee 6.8 mm lange pentalobe-schroeven aan de onderkant van de iPhone.

Plaats op 3 mm van de punt van je plectrum een markering met een stift.

Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.

Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.

Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.

Schuif de armen over de linker- of rechterzijde van je iPhone.

Plaats de zuignappen aan de onderkant van de glazen achterkant—één aan de voorkant en één aan de achterkant.

Druk de zuignappen aan zodat je zeker weet dat ze zich goed vastzuigen.

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.

Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.

Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Zorg dat je iPhone op een stevig object rust (zoals een boek met harde kaft) zodat de telefoon parallel aan je werkoppervlak blijft liggen en je er met twee handen aan kunt werken. Dit maakt het uitvoeren van de volgende stappen gemakkelijker.

Gebruik een föhn om de onderkant van de iPhone te verwarmen en de lijm die het scherm vasthoudt te verzwakken. Het glas zou iets te warm moeten zijn om comfortabel aan te raken.

Geef de lijm ongeveer een minuutje de tijd om los te komen en trek het toestel vervolgens rustig uit elkaar tot je een opening hebt gecreëerd.

Steek een openingsplectrum in de opening onder de rand van het scherm.

Sla de volgende twee stappen over.

Gebruik een föhn of een warmtepistool om de onderkant van de iPhone gedurende 90 seconden te verwarmen. Verwarm het scherm tot deze net te warm is om aan te raken.

Druk een zuignap op de onderkant van de glazen achterkant, zo dicht mogelijk bij de rand, maar niet erover.

Trek de zuignap met een stevige, constante kracht omhoog om zo een kleine opening te creëren tussen het scherm en de rest van de telefoon.

Steek een openingsplectrum in de opening onder de plastic rand van het scherm.

Gebruik een föhn om de rechterzijde van de telefoon gedurende 90 seconden te verwarmen en de lijm eronder te verzwakken. De achterkant zou net iets te warm moeten zijn om comfortabel aan te kunnen raken.

Schuif je plectrum langs de rechter benedenhoek van de iPhone om de lijm in die hoek door te snijden.

Schuif je plectrum verder langs de rechterzijde van het scherm omhoog tot je bij de rechter bovenhoek bent.

Laat je plectrum in de rechter bovenhoek zitten voordat je verder gaat.

Gebruik een föhn of een warmtepistool om de bovenkant van de iPhone gedurende 90 seconden te verwarmen. Het scherm zou net iets te warm moeten zijn om comfortabel aan te kunnen raken.

Schuif je plectrum om de rechter bovenhoek heen om de lijm daar door te snijden.

Laat je plectrum in de linker bovenhoek zitten.

Gebruik een föhn, een iOpener of een warmtepistool om de linkerzijde van de iPhone gedurende 90 seconden te verwarmen. Het scherm zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Steek een tweede openingsplectrum in de linker benedenhoek van de iPhone.

Draai beide plectrums tegelijkertijd naar de zijkant om het scherm los te maken uit de klemmen aan de linkerzijde van de telefoon.

Verwijder je zuignap van het scherm.

Draai je telefoon zo dat de rechterzijde van de iPhone naar je toe wijst.

Open je iPhone door het scherm van de rechterzijde open te klappen, zoals je ook bij een boek zou doen.

Laat het scherm tegen een object rusten, zodat je de kabels niet per ongeluk op spanning zet terwijl je verder werkt aan de telefoon.

Gebruik een Y000-schroevendraaier(bitje) om de drie 1.3 mm lange schroeven, waarmee de beugel op de batterijaansluiting bevestigd is, te verwijderen.

Verwijder het plaatje op de batterijaansluiting.

Gebruik de punt van je spudger of een van je (schone) nagels om de aansluiting van de batterij in een rechte beweging uit het contact op het logic board omhoog te duwen.

Buig de aansluiting van het logic board weg om te voorkomen dat deze per ongeluk contact maakt en je toestel inschakelt tijdens de reparatie.

Gebruik de punt van je spudger of een (schone) nagel om de aansluiting in een rechte beweging uit het contact op het logic board omhoog te duwen.

Gebruik een Y000-schroevendraaier(bitje) om de twee 1.1 mm lange schroeven uit het plaatje op de aansluiting van de voorste sensormodule te verwijderen.

Gebruik een kruiskopschroevendraaier(bitje) om de overige twee schroeven uit het plaatje op de voorste sensormodule te verwijderen:

Eén 1.5 mm lange schroef.

Eén 1.8 mm lange schroef.

Verwijder het plaatje van de voorste sensormodule.

Gebruik de punt van je psudger om de aansluiting van de voorste sensormodule in een rechte beweging uit het contact omhoog te duwen en los te koppelen.

Verwijder de schermmodule.

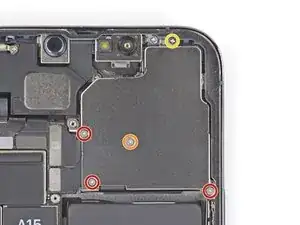

Gebruik een Y000-schroevendraaier of -bitje om de vier schroeven uit de beschermplaat van de naar achteren gerichte camera's te verwijderen:

Drie 1.4 mm lange schroeven

Eén 1.3 mm lange schroef

Gebruik een Phillips-schroevendraaier of -bitje om de enkele 1.6 mm lange schroef te verwijderen.

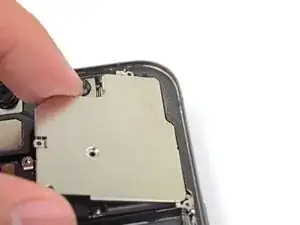

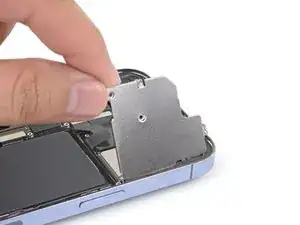

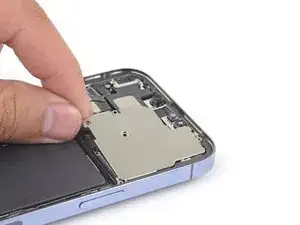

Til de beschermplaat die over de camera-aansluiting is geplaatst omhoog vanaf de kant die het dichtst bij het logic board zit en verwijder de plaat.

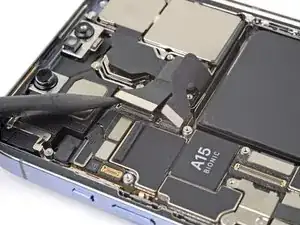

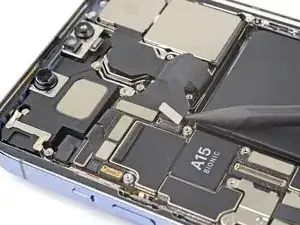

Wrik de twee camerakabels, met behulp van de punt van je spudger, van de contacten op het logic board omhoog en koppel ze los.

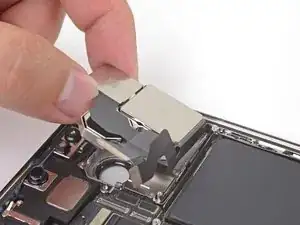

Gebruik de punt van je spudger om de cameramodule uit de iPhone omhoog te tillen.

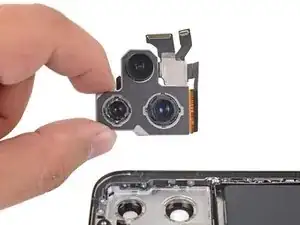

Verwijder de naar achteren gerichte camera's.
