Inleiding
Gebruik deze handleiding om de luidspreker in je iPhone 14 Plus te verwijderen en te vervangen.
Deze handleiding is tot stand gekomen met behulp van het (internationale) A2886-model. Als je een ander model van de iPhone 14 Plus repareert, kun je wat visuele afwijkingen tegenkomen. De reparatieprocedure is echter hetzelfde.
Ontlaad de batterij van je telefoon, voor je eigen veiligheid, tot onder de 25% voordat je begint met het demonteren van je toestel. Dit verkleint het risico op een brandgevaarlijke situatie bij het tijdens de reparatie per ongeluk beschadigen van de batterij. Neem, als je batterij gezwollen is, de juiste voorzorgsmaatregelen.
We raden je aan de kleefstrip rondom de glazen achterkant te vervangen. Als je dit niet doet, zal je toestel op normale wijze functioneren, maar zal het de originele water- en stofdichtheid verliezen.
-
-
Schakel je telefoon uit voordat je begint met de demontage.
-
Verwijder de twee 6.8 mm lange pentalobe-schroeven aan de onderkant van de iPhone.
-
-
-
Plak een aantal lagen tape over elkaar op de achterkant van de iPhone tot de gehele oppervlakte is bedekt.
-
Als het je in de volgende stappen niet lukt om de zuignap op de achterkant te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op de achterkant te plakken.
-
-
-
Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.
-
Schuif de armen over de linker- of rechterzijde van je iPhone.
-
Plaats de zuignappen aan de onderkant van de glazen achterkant—één aan de voorkant en één aan de achterkant.
-
Druk de zuignappen aan zodat je zeker weet dat ze zich goed vastzuigen.
-
-
-
Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.
-
Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.
-
Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.
-
-
-
Gebruik een föhn om de onderkant van de iPhone te verwarmen en de lijm die de glazen achterkant vasthoudt te verzwakken. Het glas zou iets te warm moeten zijn om comfortabel aan te raken.
-
Geef de lijm ongeveer een minuutje de tijd om los te komen en trek het toestel vervolgens rustig uit elkaar tot je een opening hebt gecreëerd.
-
Steek een openingsplectrum in de opening onder de glazen achterkant.
-
Sla de volgende twee stappen over.
-
-
-
Gebruik een föhn of een heteluchtpistool om de onderkant van de iPhone gedurende 90 seconden te verwarmen. De glazen achterkant zou iets te warm moeten zijn om comfortabel aan te kunnen raken.
-
-
-
Druk een zuignap op de onderkant van de glazen achterkant. Voorkom dat de zuignap over de onderste rand heen valt.
-
Trek de zuignap met een constante druk omhoog om zo een kleine opening tussen de glazen achterkant en het frame van de telefoon te creëren.
-
Steek een openingsplectrum in de opening die je net hebt gecreëerd.
-
-
-
Gebruik een föhn of een iOpener om de linkerzijde van de iPhone gedurende 90 seconden te verwarmen. De glazen achterkant zou iets te warm moeten zijn om comfortabel aan te kunnen raken.
-
-
-
Schuif je plectrum om de linker benedenhoek heen en langs de linkerzijde naar boven. Snijd de lijm door die je tegenkomt.
-
-
-
Gebruik een föhn of een iOpener om de rechterzijde van de iPhone (de kant waar de aan-uitknop zit) gedurende 90 seconden te verwarmen. De glazen achterkant zou iets te warm moeten zijn om comfortabel aan te kunnen raken.
-
-
-
Er loopt een makkelijk te beschadigen kabel langs de binnenkant van de rechterzijde van je telefoon. Steek je plectrum op deze plek dus niet in de opening om te voorkomen dat je deze kabel beschadigt.
-
-
-
Steek je plectrum opnieuw in de opening bij de rechter benedenhoek, schuif deze langs de rechterzijde omhoog en snijd de lijm door die je tegenkomt.
-
-
-
Gebruik een föhn of een iOpener om de bovenkant van de iPhone gedurende 90 seconden te verwarmen. De glazen achterkant zou net iets te warm moeten zijn om comfortabel aan te kunnen raken.
-
-
-
Steek je plectrum in de opening bij de rechter bovenhoek van de glazen achterkant. Schuif je plectrum om de rechter bovenhoek heen tot halverwege de bovenkant.
-
-
-
Steek je plectrum in de opening bij de linker bovenhoek van de glazen achterkant en schuif deze om de hoek heen tot halverwege de bovenkant van de telefoon.
-
-
-
Verwijder de zuignap van de glazen achterkant.
-
Open je iPhone door de glazen achterkant vanaf de linkerkant open te klappen, zoals je de achterste kaft van een boek zou openen.
-
Laat de glazen achterkant tegen een object aan leunen zodat deze omhoog blijft staan terwijl je eraan werkt.
-
Als je geen object in de buurt hebt waar de achterkant tegen aan kan leunen, kun je ook de zuignap hiervoor gebruiken.
-
-
-
Gebruik een Y000-schroevendraaier(bitje) om de twee 1.3 mm lange schroeven, waarmee het deksel op de batterijaansluiting bevestigd is, te verwijderen.
-
-
-

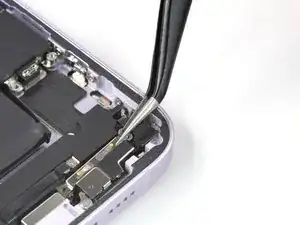

Pak het deksel met een pincet vast en schiif deze omhoog (richting de A15-print) om de bovenste haak los te maken.
-

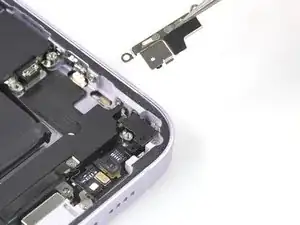

Verwijder het deksel.
-
-
-

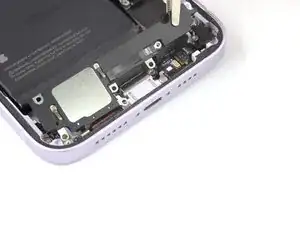

Gebruik de punt van de spudger om de batterijaansluiting in een rechte beweging uit het contact omhoog te duwen en los te koppelen.
-
Buig de aansluiting weg van het logic board om te voorkomen dat de aansluiting tijdens de reparatie per ongeluk contact maakt met het contact en de telefoon van stroom voorziet.
-
-
-
Gebruik een Y000-schroevendraaier om de enkele 1.0 mm lange schroef, waarmee het deksel op de oplaadspoelaansluiting bevestigd is, te verwijderen.
-
-
-

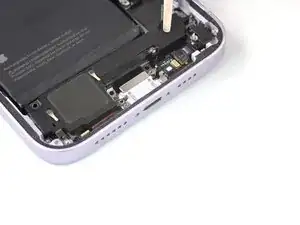

Gebruik de punt van je spudger om de oplaadspoelaansluiting in een rechte beweging uit het contact omhoog te duwen en los te koppelen.
-
-
-

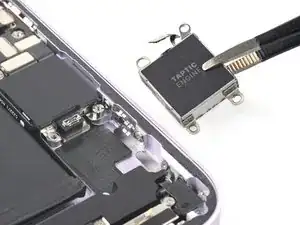

Gebruik een kruiskopschroevendraaier(bitje) om de vier schroeven die de trilmotor bevestigen te verwijderen:
-
Twee 1.7 mm lange schroeven.
-
Eén 1.4 mm lange schroef.
-
Eén 1.8 mm lange schroef.
-
-
-
Gebruik de punt van je spudger om de trilmotoraansluiting in een rechte beweging uit het contact omhoog te duwen en los te koppelen.
-
-
-
Gebruik een standoff-schroevendraaier(bitje) om de 3.1 mm lange standoff-schroef te verwijderen.
-
-
-
Gebruik een kruiskopschroevendraaier(bitje) om de twee schroeven waarmee de metalen beugel bevestigd is te verwijderen.
-
Eén 1.4 mm lange schroef.
-
Eén 1.5 mm lange schroef.
-
-
-
Gebruik een pincet om de metalen beugel op voorzichtige wijze rechtop te zetten. Als het goed is komen de klemmen dan los van het frame.
-
Verwijder de metalen beugel.
-
-
-
Verwijder de vijf schroeven waarmee de luidspreker bevestigd is:
-
Gebruik een kruiskopschroevendraaier(bitje) om de drie 1.5 mm lange schroeven te verwijderen.
-
Gebruik een kruiskopschroevendraaier(bitje) om de 1.9 mm lange schroef te verwijderen.
-
Gebruik een Y000-schroevendraaier(bitje) om de 1.2 mm lange schroef te verwijderen.
-
-
-
Gebruik de punt van een spudger om de aardingskabel, die in het midden van de luidspreker zit, opzij te buigen.
-
Vergelijk je nieuwe onderdeel met het origineel om te zien of je nog meer onderdelen mee over moet zetten om het onderdeel compleet te maken. Controleer ook of je beschermfolie moet verwijderen alvorens je je nieuwe onderdeel kunt plaatsen.
Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.
Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.
Ging je reparatie niet helemaal volgens plan? Bezoek dan onze [[Troubleshooting Problems After a Repair|algemene probleemoplossingspagina] of stel je vraag op ons antwoordenforum voor hulp bij het oplossen van je probleem.
