iPhone 14 Pro Max Scherm (vooraf vereiste handleiding)

Geschreven door: Dominik Schnabelrauch

Reacties: 6

iPhone 14 Pro Max Scherm (vooraf vereiste handleiding)

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

40 minuten - 1 uur

Inleiding

Dit is een vooraf vereiste handleiding! Deze handleiding is onderdeel van een andere procedure en is dus niet bedoeld om los daarvan te worden gebruikt.

Gereedschap

Onderdelen

Stap 1

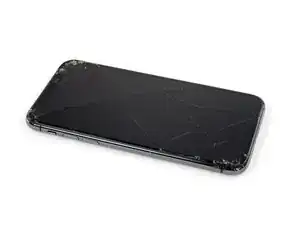

Als je iPhone een gebarsten scherm heeft, kun je wat tape over de barsten plakken om te voorkomen dat het scherm verder beschadigd raakt tijdens dit proces. Zo verklein je ook het risico op fysieke schade.
Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.
Dit houdt de glasscherven bij elkaar en biedt structurele integriteit bij het verwijderen van het scherm.
We raden je ten sterkste aan om tijdens deze stap een veiligheidsbril te dragen zodat je je ogen beschermt tegen eventueel loskomende glasscherven.
Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.
Als alternatief kun je er ook voor kiezen om de zuignap met secondelijm op het scherm vast te plakken.

Stap 2

In de volgende drie stappen leggen we uit hoe je de anti-klem het best kunt gebruiken. De anti-klem is een tool die we gemaakt hebben om de openingsprocedure te vergemakkelijken. Als je geen gebruik maakt van de anti-klem, kun je de volgende drie stappen overslaan en de alternatieve methode gebruiken!
Voor meer gedetailleerde instructies over het gebruik van de anti-klem verwijzen we je door naar deze handleiding.

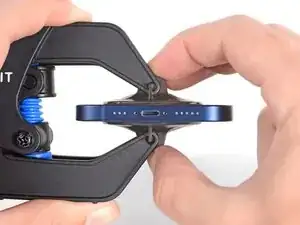

Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.
Schuif de armen over de linkerzijde van je iPhone.
Plaats de zuignappen aan de onderkant van de glazen achterkant—één aan de voorkant en één aan de achterkant.
Druk de zuignappen aan zodat je zeker weet dat ze zich goed vastzuigen.
Als het oppervlak te glad of onregelmatig is en de zuignappen zich niet goed vast willen zuigen, kun je wat tape gebruiken om te zorgen dat de zuignappen meer grip hebben.

Stap 3

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.
Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.
Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Stap 4

Zorg dat je iPhone op een stevig object rust voordat je het toestel probeert te openen.
Gebruik een föhn om de onderkant van de iPhone te verwarmen en de lijm die het scherm vasthoudt te verzwakken. Het glas zou iets te warm moeten zijn om comfortabel aan te raken.
Voor meer gedetailleerde instructies over het gebruik van een föhn om de lijm in een toestel te verzwakken, verwijzen we je door naar deze handleiding.
Geef de lijm ongeveer een minuutje de tijd om los te komen en trek het toestel vervolgens rustig uit elkaar tot je een opening hebt gecreëerd.

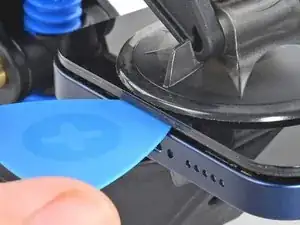

Steek een openingsplectrum in de opening onder de rand van het scherm.
Als het niet lukt een opening te creëren die groot genoeg is om een openingsplectrum in te steken, raden we je aan meer warmte te gebruiken en het handvat van de anti-klem een kwartslag aan te draaien.
Draai het handvat nooit verder dan een kwartslag per keer en wacht een minuut voordat je de anti-klem weer besluit aan te draaien. Laat de anti-klem het werk voor je doen.
Sla de volgende twee stappen over.

Stap 5

Als je gebruik maakt van een enkele zuignap volg je de volgende twee stappen om het scherm van de telefoon los te maken.

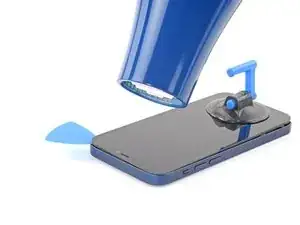

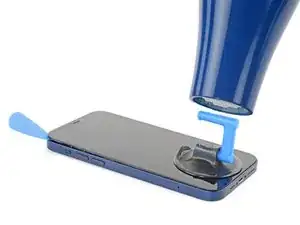

Gebruik een föhn of een warmtepistool om de onderkant van de iPhone gedurende 90 seconden te verwarmen. Verwarm het scherm tot deze net te warm is om aan te raken.
Gebruik je föhn of warmtepistool nooit te lang op één plek. Het is namelijk mogelijk dat het té warm wordt en dat er onderdelen beschadigd raken.

Stap 6

Druk een zuignap op de onderkant van het scherm. Voorkom dat je de zuignap over de rand heen plaatst.
Trek de zuignap met een constante, stevige kracht omhoog om zo een kleine opening tussen het voorste paneel en het frame van de telefoon te creëren.
Steek een openingsplectrum in de opening onder de plastic rand van het scherm.
De waterdichte lijm die het scherm op z'n plek houdt is erg sterk, waardoor het creëren van deze opening aardig wat kracht kan vereisen. Als je moeite hebt met het creëren van een opening raden we je aan meer warmte te gebruiken, het scherm op en neer te bewegen om de lijm te verzwakken tot de opening groot genoeg is voor de openingsplectrum.

Stap 7

Gebruik een föhn of een iOpener om de rechterzijde van de iPhone (de zijde waar de aan-uitknop zit) gedurende 90 seconden te verwarmen. Het scherm zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Stap 8

Schuif je plectrum langs de rechter benedenhoek van de iPhone om de lijm in die hoek door te snijden.
Schuif je plectrum verder langs de rechterzijde van het scherm omhoog tot je bij de rechter bovenhoek bent.
Steek je plectrum niet verder dan 3 mm in de opening om te voorkomen dat je de onderdelen in de iPhone beschadigt.
Laat je plectrum in de rechter bovenhoek zitten voordat je verder gaat.

Stap 9

Gebruik een föhn of een iOpener om de bovenkant van de iPhone gedurende 90 seconden te verwarmen. Het scherm zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Stap 10

Steek je plectrum in de opening bij de rechter bovenhoek van de iPhone. Schuif je plectrum vervolgens om de hoek een en tot halverwege de bovenkant van het toestel. Stop net voor de uitsnede van de oorstukspeaker.
Steek je plectrum niet dieper dan 3 mm om te voorkomen dat je de bovenste sensoren beschadigt.

Stap 11

De kabels aan de linkerzijde van de iPhone zijn makkelijk te beschadigen met je plectrum. Steek je plectrum hier dus niet in de opening om schade aan de kabels te voorkomen.

what do you do if you accidentally damage these?

goatbnm -

You will need to replace the entire module connected via the damaged ribbon cable, or worse, buying an entirely new screen.

MagoSaronno -

Stap 12

Gebruik een föhn, een iOpener of een warmtepistool om de linkerzijde van de iPhone gedurende 90 seconden te verwarmen. Het scherm zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Stap 13

De kabels aan de linkerzijde van de iPhone zijn makkelijk te beschadigen met je plectrum. Volg de volgende instructies dus nauwgezet om schade aan je toestel te voorkomen.
Steek een tweede openingsplectrum in de linker benedenhoek van de iPhone.
Draai beide plectrums tegelijkertijd naar de zijkant om het scherm los te maken uit de klemmen aan de linkerzijde van de telefoon.
Zet langzaam maar zeker meer kracht bij het draaien van de plectrums.
Als je moeite hebt met het losmaken van de lijm verwarm je de linkerzijde nog een keer.

Stap 14

Open je iPhone door het scherm van de rechterzijde open te klappen, zoals je ook bij een boek zou doen.
Laat het scherm tegen een object rusten zodat het scherm omhoog blijft staan terwijl je eraan werkt.
Als je geen object ter handen hebt waar het scherm op kan rusten, dan kun je ook gebruik maken van de zuignap.
Breng de klemmen aan de bovenkant van het scherm bij het weer in elkaar zetten van je toestel eerst op een lijn met de klemmen bovenin het frame, druk de bovenkant vervolgens naar beneden en druk daarna pas de rest van het scherm aan. Als je geen klikt hoort, controleer je de staat van de klemmen rondom de telefoon. Zorg dat ze niet gebogen zijn.

Stap 15

Gebruik een Y000-schroevendraaier(bitje) om de acht schroeven waarmee de beugel op de batterijaansluiting bevestigd is te verwijderen:
Zes 1.3 mm lange schroeven.
Eén 1.6 mm lange schroef.
Eén 1.9 mm lange schroef.
Zorg dat je tijdens deze reparatie goed bijhoudt welke schroeven waar vandaan komen zodat je zeker weet dat je de juiste schroef op de juiste plek terugplaatst.
Dit is bij het weer in elkaar zetten van je toestel een goed punt om je iPhone aan te zetten en alle functies te testen alvorens je de nieuwe kleefstrip aanbrengt en je je toestel definitief sluit. Zorg dat je je iPhone ook weer uitschakelt voordat je verdergaat.

You need to correct the guide. Are five 1.3mm-long screws two 1.6mm-long screws and one 1.9mm-long screw.

second 1.6mm-long screw sit a third one counting from left on right side of lcd flex cable

Damian Kucia - 25/05/24

There is a second 1.6 mm-long screw that is placed on the lower standoff screw. The top left (third total from left) is slightly longer to accommodate the standoff screw. Placing this in the wrong spot will cause long screw damage.

Dustin Wilson -

The two previous commenters are correct, probably change to notate the two 1.6mm screws.

Nice job, guys!

Matt Lison -

Stap 16

Pak de beugel met een pincet vast en schuif deze naar beneden om de flexkabels bloot te leggen.
Verwijder de beugel.

Stap 17

Gebruik de punt van je spudger om de batterijaansluiting in een rechte beweging uit het contact omhoog te duwen.
Voorkom dat je de zwarte siliconen zegel om deze en andere contacten op het bord beschadigt. Deze zegels zorgen voor extra water- en stofdichtheid.
Buig de kabel van het logic board weg om te voorkomen dat de batterij per ongeluk contact maakt en je telefoon inschakelt tijdens de reparatie.

Stap 18

Gebruik de punt van je spudger om de aansluiting van de eerste schermkabel in een rechte beweging uit het contact omhoog te duwen en los te koppelen.
Om drukaansluitingen als deze weer aan te sluiten, breng je ze op de juiste positie boven het contact aan en druk je eerste de ene en dan de andere zijde vast. Druk niet op het midden, want als de aansluiting niet goed zit riskeer je de pinnen te buigen, wat tot permanente schade kan leiden.

Stap 19

Gebruik de punt van je spudger om de aansluiting van de tweede schermkabel in een rechte beweging uit het contact omhoog te duwen en los te koppelen.

Stap 20

Verwijder het scherm.
Breng nieuwe kleefstrips aan waar nodig nadat je de voorheen gelijmde gebieden met wat isopropylalcohol (>90%) schoon hebt gemaakt.
Als je de kleefstrip rondom het scherm bij het weer in elkaar zetten van je telefoon wilt vervangen, dan is dit het juiste moment om dit te doen.

Conclusie

Zet je toestel, indien mogelijk, aan en test alle functies voordat je de nieuwe kleefstrip aanbrengt en je je toestel weer definitief sluit.

Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.

De beste manier om je nieuwe scherm te bevestigen is door middel van dubbelzijdige tape. Plak wat tape op het frame in de telefoon en druk het scherm op de juiste positie op de tape.

Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.

Ging je reparatie niet helemaal volgens plan? Bezoek dan onze algemene probleemoplossingspagina of stel je vraag op ons antwoordenforum voor hulp bij het oplossen van je probleem.
