iPhone 14 Pro Max Vervanging van de batterij

Geschreven door: Dominik Schnabelrauch

Reacties: 4

iPhone 14 Pro Max Vervanging van de batterij

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

1 - 2 uren

Inleiding

Gebruik deze handleiding om een versleten of kapotte batterij in je iPhone 14 Pro Max te vervangen.

iPhone-batterijen worden geacht 80% van hun capaciteit tot wel 500 oplaadcycli te behouden, wat bij de meeste gebruikers zo'n 18-24 maanden duurt. Daarna kan het voorkomen dat je je iPhone vaker op moet laten en dat iOS je waarschuwt dat de prestaties van je telefoon achteruitgaan (met andere woorden, dat je telefoon langzamer werkt).

Deze handleiding is tot stand gekomen met behulp van het (internationale) A2894-model. Als je een ander model van de iPhone 14 Pro Max repareert, kun je in deze handleiding op wat visuele afwijkingen stuiten, maar dit heeft geen invloed op de reparatieprocedure.

Ontlaad de batterij van je toestel, voor je eigen veiligheid, tot onder de 25% voordat je begint met het demonteren van je iPhone. Dit verkleint het risico op brand bij het tijdens de reparatie per ongeluk beschadigen van de batterij. Neem, als je batterij gezwollen is, de juiste voorzorgsmaatregelen.

Let op: na de reparatie kan het zijn dat je iPhone een waarschuwing laat zien over de "echtheid" van de batterij, zelfs als je gebruik maakt van een originele Apple-onderdeel. Als je iPhone normaal functioneert kun je deze waarschuwing echter negeren.

Je hebt nieuwe kleefstrips nodig om de batterij en het scherm weer terug te kunnen plaatsen bij het weer in elkaar zetten van je toestel. Je toestel zal op normale wijze functioneren, maar wel iets van de initiële water- en stofdichtheid (Ingress Protection) verliezen.

Gereedschap

Onderdelen

Stap 1

Schakel je iPhone uit voordat je begint met het demonteren van je toestel.

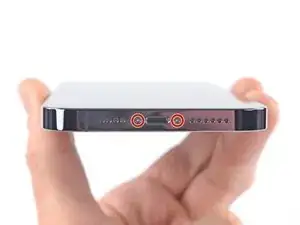

Verwijder de twee 6.8 mm lange pentalobe P2-schroeven aan de onderkant van de iPhone.

Stap 2

Het verwarmen van de onderkant van de iPhone helpt bij het verzwakken van de lijm rondom het scherm, waardoor het makkelijker wordt het toestel te openen.

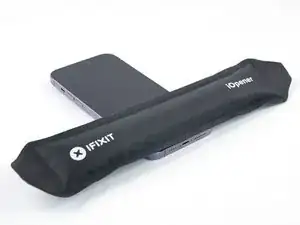

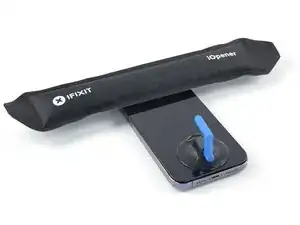

Leg een verwarmde iOpener gedurende minimaal twee minuten op de onderkant van het scherm om de lijm eronder te verzwakken.
Je kunt hiervoor ook een föhn, warmtepistool of een kookplaat gebruiken, maar wees bij het gebruik hiervan wel extra voorzichtig en voorkom dat je je toestel oververhit.

Stap 3

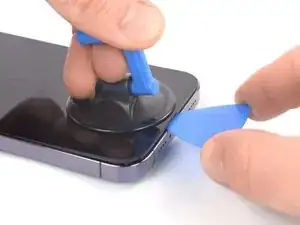

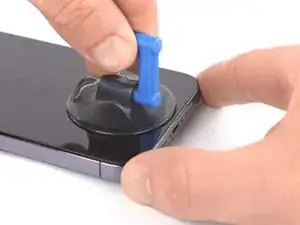

Druk een zuignap op de onderkant van het scherm, zo dicht mogelijk bij maar niet over de rand van de telefoon.
Trek de zuignap met een stevige, constante kracht omhoog om zo een kleine opening tussen het voorste paneel en de achterste behuizing te creëren.
Steek een openingsplectrum in de opening.
De lijm die het scherm vasthoudt is erg sterk, waardoor het creëren van deze opening aardig wat kracht kan vereisen. Als je moeite hebt met het openen van het toestel kun je meer warmte gebruiken en het scherm op en neer wiebelen zodat de lijm zwakker wordt en de opening groot genoeg is om een plectrum in te brengen.

Stap 4

Leg een verwarmde iOpener gedurende minimaal twee minuten op de linkerzijde van het scherm om de lijm eronder te verzwakken,.

Stap 5

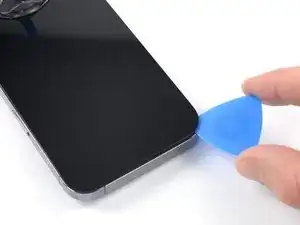

Schuif je plectrum om de linker benedenhoek heen en langs de linkerzijde van de iPhone omhoog om de lijm door te snijden.
Steek je plectrum niet verder dan 3 mm in de opening om te voorkomen dat je de schermkabels beschadigt.

Stap 6

Leg een verwarmde iOpener gedurende minimaal twee minuten op de rechterzijde van het scherm om de lijm te verzwakken.

Stap 7

Steek je plectrum opnieuw in de opening, deze keer aan de onderkant van de rechterzijde van de iPhone, en schuif je plectrum langs de rechterzijde omhoog om de lijm door te snijden.
Steek je plectrum niet verder dan 3 mm in de iPhone om te voorkomen dat je de onderdelen in het toestel beschadigt.

Stap 8

Leg een verwarmde iOpener gedurende minimaal twee minuten op de bovenkant van het scherm om de lijm eronder te verzwakken.

Stap 9

Steek je plectrum in de opening net onder de rechter bovenhoek van de telefoon. Schuif je plectrum om de rechter bovenhoek heen en tot halverwege de bovenkant. Stop net voordat je de uitsnede van de oorstukspeaker hebt bereikt.
Steek je plectrum niet verder dan 2 mm in het toestel om te voorkomen dat je de voorste sensormodule beschadigt.

Stap 10

Steek je plectrum in de opening net onder de linker bovenhoek van de telefoon. Schuif je plectrum om de linker bovenhoek heen en tot halverwege de bovenkant. Stop net voordat je de uitsnede van de oorstukspeaker hebt bereikt.
Steek je plectrum opnieuw niet meer dan 3 mm in de opening om te voorkomen dat je de voorste sensormodule beschadigt.
Probeer het scherm nog niet volledig los te maken, aangezien het nog steeds met een aantal kwetsbare lintkabels aan het logic board van de iPhone verbonden is.

Stap 11

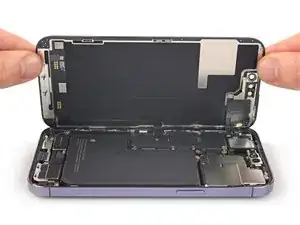

Open je iPhone door het scherm vanaf de rechterkant open te klappen, zoals je ook de voorkant van een boek open zou klappen.
Laat het scherm tegen een object rusten terwijl je verder werkt aan de telefoon.
Als je niets ter handen hebt om het scherm tegen aan te laten rusten, kun je hier ook de zuignap weer goed gebruiken!
Leg het scherm bij het weer in elkaar zetten van je toestel op de juiste positie en zorg dat de klemmen aan de bovenkant op de juiste plaats liggen. Druk de bovenkant vervolgens naar beneden tot de klemmen zich vastklikken. Als je geen klik voelt, check je de staat van de klemmen rondom het scherm en buig je de klemmen weer terug indien nodig.

Stap 12

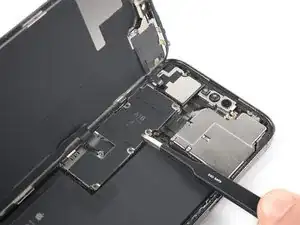

Gebruik een Y000-schroevendraaier of -bitje om de acht schroeven die het plaatje op de batterijaansluiting bevestigen te verwijderen:
Zes 1.3 mm lange schroeven
Eén 1.6 mm lange schroef
Eén 1.9 mm lange schroef
Zorg dat je tijdens deze reparatie goed bijhoudt welke schroeven waar vandaan komen zodat je zeker weet dat je de juiste schroef op de juiste plek terugplaatst en zo schade aan je toestel voorkomt.
Dit is bij het weer in elkaar zetten van je toestel een goed punt om je iPhone aan te zetten en alle functies te testen alvorens je je scherm gaat installeren. Zorg dat je je iPhone weer uitschakelt voordat je verder gaat met de procedure.

Stap 13

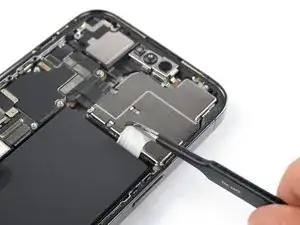

Pak het plaatje met een pincet vast en schuif deze omlaag om de ruimte rondom de flexkabels vrij te maken.
Verwijder het plaatje.

Stap 14

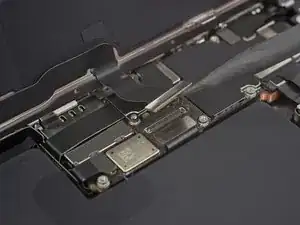

Gebruik de punt van je spudger om de batterijaansluiting in een rechte beweging uit het contact omhoog te duwen en de batterij zo los te koppelen.
Probeer te voorkomen dat je de zwarte siliconen verzegeling rondom deze en andere aansluitingen op het bord beschadigt. Deze verzegelingen bieden extra bescherming tegen water- en stofintrusie.

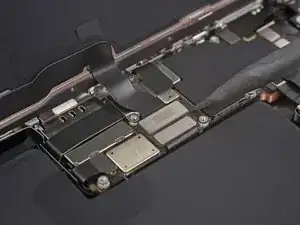

Buig de aansluiting een stukje van het logic board weg om te voorkomen dat deze tijdens de reparatie per ongeluk contact maakt met het contact en zo de telefoon inschakelt.

Stap 15

Gebruik de punt van je spudger om de eerste schermkabel los te koppelen. Wrik de aansluiting in een rechte beweging uit het contact omhoog.
Om drukaansluitingen als deze weer aan te sluiten, breng je ze op de juiste plek boven het contact aan en druk je eerst de ene en vervolgens de andere kant naar beneden. Druk niet op het midden, want als de aansluiting niet goed zit riskeer je de pinnen te verbuigen en je toestel te beschadigen.

Stap 16

Gebruik de punt van je spudger om de tweede schermkabel los te koppelen door de aansluiting in een rechte beweging uit het contact omhoog te duwen.

Stap 17

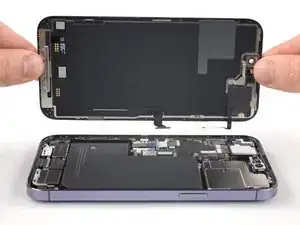

Verwijder het scherm.
Breng nieuwe kleefstrips aan waar nodig nadat je de voorheen gelijmde gebieden schoon hebt gemaakt met wat isopropylalcohol (>90%).
Dit is bij het weer in elkaar zetten van je toestel een goed moment om de kleefstrips of lijm rondom het scherm te vervangen.

Stap 18

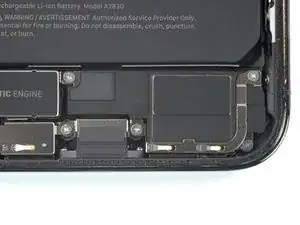

Gebruik een kruiskopschroevendraaier om de vier 1.5 mm lange schroeven, waarmee de luidspreker is bevestigd, te verwijderen:
Drie schroeven met kleine kop
Eén schroef met grote kop

Stap 19

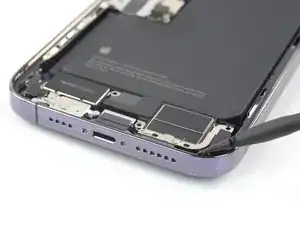

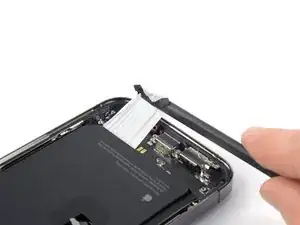

Gebruik het platte einde van je spudger om de luidspreker uit de rechter benedenhoek van de telefoon omhoog te wrikken en los te maken.

Stap 20

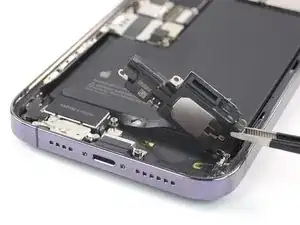

Gebruik een pincet om de luidspreker vast te pakken.
Kantel de luidspreker om deze van de kleefstrip die naar de trilmotor loopt los te trekken.
Verwijder de luidspreker.
Plaats de luidspreker, wanneer je deze weer terugplaatst, met de batterijzijde eerst in de inkeping in de telefoon. Zo zorg je dat de luidspreker op een lijn komt te zitten met de kleefstrip.

Stap 21

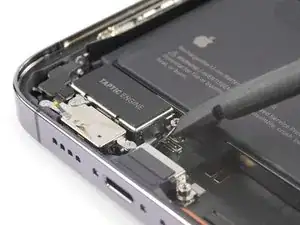

Gebruik een spudger om de aansluiting van de trilmotor in een rechte beweging uit het contact omhoog te duwen en de trilmotor zo los te koppelen.

Stap 22

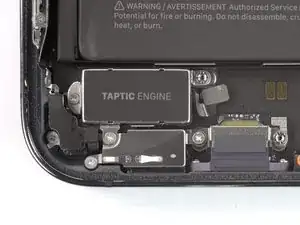

Gebruik een kruiskopschroevendraaier om de twee schroeven die de trilmotor op de plek houden te verwijderen:
Eén 1.8 mm lange schroef
Eén 2.3 mm lange schroef
Gebruik een standoff-schroevendraaier of -bitje om de 2.9 mm lange standoff-schroef die de trilmotor ook op de plek houdt te verwijderen.
Standoff-schroeven kun je het best verwijderen met behulp van een standoff-schroevendraaier of -bitje. Maar als alternatief kun je ook een kleine platkopschroevendraaier gebruiken. Wees hierbij echter extra voorzichtig en voorkom dat je uitschiet en omliggende onderdelen beschadigt.

Stap 23

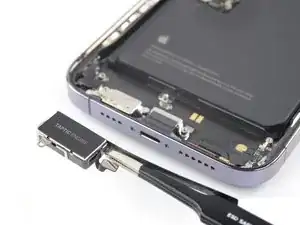

Gebruik een pincet of je vingers om de trilmotor te verwijderen.

Stap 24

Als je nieuwe onderdeel niet inclusief kleefstrip aan de bovenkant van de trilmotor is geleverd, zul je het over moeten zetten van je oude naar je nieuwe trilmotor.
Gebruik je vingers of een pincet om de kleefstrip op voorzichtige wijze van de trilmotor af te halen.

Stap 25

Er zijn drie uitrekbare kleefstrips die de batterij aan de achterste behuizing bevestigen—twee aan de onderkant van de batterij, en twee aan de bovenkant.
Elke strip heeft een zwarte treklip die op de rand van de batterij is geplakt.
In de volgende stappen zul je proberen om de kleefstrips een voor een onder de batterij vandaan te trekken. Bij het uitrekken verliezen de strips hun kleefkracht, waardoor de batterij gemakkelijk te verwijderen zou moeten zijn.
Geen paniek als een van de strips afbreekt! Ze werken nu eenmaal niet altijd zoals bedoeld. Blijf aandacht alle stappen lezen om te zien hoe je de strips in dat geval alsnog kunt verwijderen.

Stap 26

Waarschuwing: Wees extreem voorzichtig met het werken met scherpe tools in de buurt van de batterij. Als je uitschiet, kun je namelijk de batterij doorboren. Een doorboorde batterij kan gevaarlijke chemicaliën gaan lekken of zelfs in brand vliegen.
Gebruik een pincet met botte uiteinden om de twee zwarte treklipjes aan de onderkant van de batterij los te trekken.

Stap 27

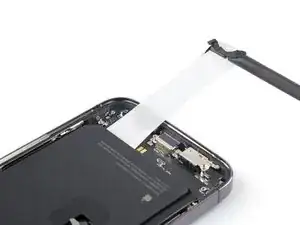

Pak de eerste treklip met je vingers vast of wikkel deze om een spudger en trek deze langzaam richting de onderkant van de iPhone en onder de batterij vandaan.
Trek zo hard dat er altijd spanning op de strip staat, maar trek niet zo hard dat de strip scheurt. Geef de strip daarnaast voldoende tijd om uit te rekken en onder de batterij los te komen.
Zet tijdens deze stap geen neerwaartse druk op de batterij. Houd de iPhone in plaats daarvan stevig bij de zijkanten vast.
Houd de strip zo vlak en ongekreukt als je kunt. Probeer de trekkracht ook evenredig over de breedte van de strip te verdelen en voorkom dat je enkel aan een kant of alleen in het midden trekt.
Trek de strip in een kleine hoek weg, zodat deze niet over de rand van de telefoon schuurt en mogelijk scheurt.
Als de kleefstrip afbreekt, probeer je deze opnieuw vast te pakken met je pincet of met je vingers en ga je verder met trekken. Wrik de batterij echter nooit omhoog om de strip weer vast te pakken.
Als een van de kleefstrips afbreekt en je weet deze niet meer vast te pakken, probeer je de andere kleefstrips te verwijderen en ga je verder met de volgende stappen.

Stap 28

Pak de tweede treklip met je vingers vast of wikkel ook deze om een spudger en trek deze richting de onderkant van de iPhone en onder de batterij vandaan.
Volg dezelfde procedure als bij de vorige strip: zet geen neerwaartse druk op de batterij, houd de strip zo vlak en ongekreukt als mogelijk en trek de strip in een kleine hoek weg.
Als de kleefstrip afbreekt, probeer je deze opnieuw vast te pakken met je vingers of met een pincet en ga je verder met trekken. Wrik de batterij echter nooit omhoog om de strip weer vast te kunnen pakken.
Als de kleefstrip afbreekt en niet meer kan worden vastgepakt, ga je verder met de volgende stap.

Stap 29

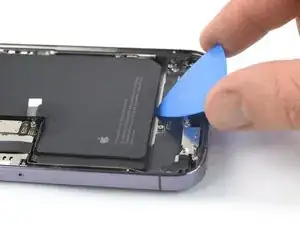

Gebruik een pincet met botte uiteinden en een openingsplectrum om de treklipjes van de bovenste twee kleefstrips van de batterij los te trekken.

Stap 30

Trek de derdekleefstrip, met eenzelfde procedure als hiervoor, langzaam onder de batterij vandaan. Probeer te voorkomen dat de strip scheurt of breekt.

Stap 31

Trek de laatste kleefstrip met eenzelfde procedure onder batterij vandaan. Probeer te voorkomen dat de strip scheurt of breekt.
Wees voorzichtig en voorkom dat de batterij uit je iPhone schiet bij het lostrekken van de laatste strip.
Als je alle kleefstrips met succes hebt weten te verwijderen kun je de volgende stap overslaan.
Als het je niet is gelukt alle kleefstrips met succes te verwijderen ga je verder met de volgende stap.

Stap 32

Als je de batterij nog steeds niet los hebt weten te maken, breng je wat druppels isopropylalcohol (>90%) onder de rand van de batterij, in de buurt van de vastzittende kleefstrip, aan.
Wacht een minuutje zodat de alcohol de tijd krijgt om in de lijm van de kleefstrip te trekken.
Gebruik een openingsplectrum of het platte einde van je spudger om de batterij voorzichtig en rustig omhoog te duwen.
Probeer de batterij er niet met botte kracht uit te wrikken. Breng indien nodig wat meer druppels alcohol aan om de lijm verder te verzwakken. Voorkom echter dat je de batterij vervormt of doorboort met een van je tools.

Stap 33

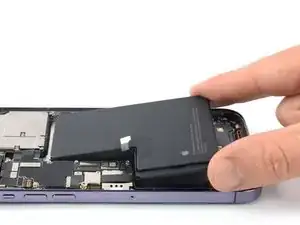

Verwijder de batterij.
Herinstalleer of hergebruik nooit een beschadigde of vervormde batterij, aangezien dit altijd een potentieel gevaar met zich meebrengt.
Als er zich nog alcoholresten in je toestel bevinden, veeg je deze nu weg of laat je deze eerst drogen alvorens je de nieuwe batterij installeert.
Als je nieuwe batterij niet met kleefstrips is geleverd, kun je deze handleiding gebruiken om de kleefstrips zelf te vervangen en aan te brengen.
Voer een geforceerde herstart uit na het weer in elkaar zetten van je toestel. Dit kan meerdere problemen voorkomen en mogelijk nodige probleemoplossing vergemakkelijken.

Conclusie

Zet je toestel, indien mogelijk, aan en test alle functies voordat je de nieuwe kleefstrip installeert en je je toestel weer definitief sluit.

Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten. Breng nieuwe kleefstrips aan waar nodig nadat je de voorheen gelijmde gebieden met wat isopropylalcohol (>90%) hebt schoongemaakt.

Kalibreer je nieuwe batterij na het voltooien van deze handleiding. Zo garandeer je een optimale prestatie van je batterij.

Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.

Ging je reparatie niet helemaal volgens plan? Bezoek dan onze algemene probleemoplossingspagina of stel je vraag op ons antwoordenforum voor hulp bij het oplossen van je probleem.
