Inleiding
Gebruik deze handleiding om de lidar-sensor van je iPhone 14 Pro Max te vervangen.
Deze handleiding is tot stand gekoment met het (internationale) A2894-model. Als je een ander model van de iPhone 14 Pro Max repareert, kun je in deze handleiding op licht visuele afwijkingen stuiten. Dit heeft echter geen invloed op de reparatieprocedure.
Je hebt nieuwe kleefstrips nodig om het scherm bij het weer in elkaar zetten van je toestel terug te kunnen plaatsen. Je toestel zal hierna op normale wijze functioneren, maar houd er wel rekening mee dat het de originele water- en stofdichtheid (Ingress Protection) verliest.
Gereedschap
-
-
Schakel je iPhone uit voordat je begint met het demonteren van je toestel.
-
Verwijder de twee 6.8 mm lange pentalobe P2-schroeven aan de onderkant van de iPhone.
-
-
-
Leg een verwarmde iOpener gedurende minimaal twee minuten op de onderkant van het scherm om de lijm eronder te verzwakken.
-
-
-
Druk een zuignap op de onderkant van het scherm, zo dicht mogelijk bij maar niet over de rand van de telefoon.
-
Trek de zuignap met een stevige, constante kracht omhoog om zo een kleine opening tussen het voorste paneel en de achterste behuizing te creëren.
-
Steek een openingsplectrum in de opening.
-
-
-
Leg een verwarmde iOpener gedurende minimaal twee minuten op de linkerzijde van het scherm om de lijm eronder te verzwakken,.
-
-
-
Schuif je plectrum om de linker benedenhoek heen en langs de linkerzijde van de iPhone omhoog om de lijm door te snijden.
-
-
-
Leg een verwarmde iOpener gedurende minimaal twee minuten op de rechterzijde van het scherm om de lijm te verzwakken.
-
-
-
Steek je plectrum opnieuw in de opening, deze keer aan de onderkant van de rechterzijde van de iPhone, en schuif je plectrum langs de rechterzijde omhoog om de lijm door te snijden.
-
-
-
Leg een verwarmde iOpener gedurende minimaal twee minuten op de bovenkant van het scherm om de lijm eronder te verzwakken.
-
-
-
Steek je plectrum in de opening net onder de rechter bovenhoek van de telefoon. Schuif je plectrum om de rechter bovenhoek heen en tot halverwege de bovenkant. Stop net voordat je de uitsnede van de oorstukspeaker hebt bereikt.
-
-
-
Steek je plectrum in de opening net onder de linker bovenhoek van de telefoon. Schuif je plectrum om de linker bovenhoek heen en tot halverwege de bovenkant. Stop net voordat je de uitsnede van de oorstukspeaker hebt bereikt.
-
-
-
Open je iPhone door het scherm vanaf de rechterkant open te klappen, zoals je ook de voorkant van een boek open zou klappen.
-
Laat het scherm tegen een object rusten terwijl je verder werkt aan de telefoon.
-
-
-
Gebruik een Y000-schroevendraaier of -bitje om de acht schroeven die het plaatje op de batterijaansluiting bevestigen te verwijderen:
-
Zes 1.3 mm lange schroeven
-
Eén 1.6 mm lange schroef
-
Eén 1.9 mm lange schroef
-
-
-
Pak het plaatje met een pincet vast en schuif deze omlaag om de ruimte rondom de flexkabels vrij te maken.
-
Verwijder het plaatje.
-
-
-
Gebruik de punt van je spudger om de batterijaansluiting in een rechte beweging uit het contact omhoog te duwen en de batterij zo los te koppelen.
-
Buig de aansluiting een stukje van het logic board weg om te voorkomen dat deze tijdens de reparatie per ongeluk contact maakt met het contact en zo de telefoon inschakelt.
-
-
-
Gebruik de punt van je spudger om de eerste schermkabel los te koppelen. Wrik de aansluiting in een rechte beweging uit het contact omhoog.
-
-
-
Gebruik de punt van je spudger om de tweede schermkabel los te koppelen door de aansluiting in een rechte beweging uit het contact omhoog te duwen.
-
-
-

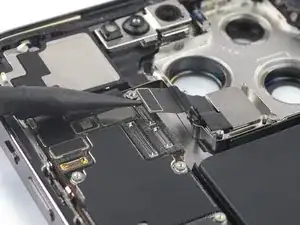

Gebruik een Y000-schroevendraaier of -bitje om de vijf schroeven, waarmee het plaatje op de naar achteren gerichte cameramodule bevestigd is, te verwijderen:
-
Vier 1.5 mm lange Y000-schroeven
-
Eén 1.2 mm lange Y000-schroef
-
Gebruik een kruiskopschroevendraaier of -bitje om de enkele 1.7 mm lange schroef te verwijderen.
-
-
-

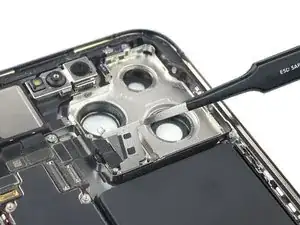

Pak het plaatje van de naar achteren gerichte cameramodule met een pincet vast.
-

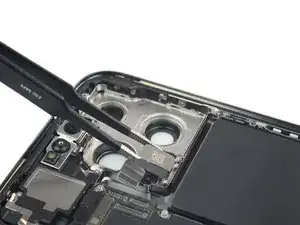

Beweeg het plaatje richting de volumeknoppen om het metalen randje uit het frame los te krijgen.
-

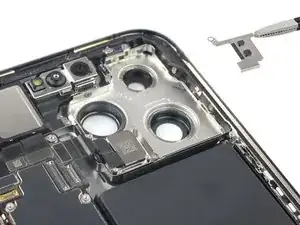

Verwijder het plaatje.
-
-
-
Gebruik een spudger om de aansluiting van de ultra groothoek- en telefotolenskabel in een rechte beweging uit het contact omhoog te duwen.
-
-
-
Gebruik een spudger om de aansluiting van de groothoeklenskabel in een rechte beweging uit het contact omhoog te duwen en los te koppelen.
-
-
-
Steek de punt van je spudger onder de onderkant van de achterste cameramodule.
-
Duw het einde van je spudger omlaag om de achterste cameramodule omhoog en los te wrikken.
-
-
-
Gebruik een standoff-schroevendraaier of -bitje om de 2.8 mm lange standoff-schroef, waarmee het plaatje op de lidar-sensor bevestigd is, te verwijderen.
-
-
-
Gebruik een spudger om de kabelaansluiting van de lidar-sensor in een rechte beweging uit het contact omhoog te duwen en los te koppelen.
-
-
-
Steek het platte einde van je spudger met beleid onder de bovenkant van de lidar-sensor.
-
Duw het einde van je spudger omlaag om de lidar-sensor omhoog te wrikken.
-
Zet je toestel, indien mogelijk, aan en test alle functies voordat je de nieuwe kleefstrips aanbrengt en je je toestel definitief sluit.
Vergelijk je nieuwe onderdeel met het origineel om te zien of je nog meer onderdelen mee over moet zetten om je nieuwe onderdeel compleet te maken. Dubbel-check ook of je beschermfolie moet verwijderen alvorens je je nieuwe onderdeel kunt plaatsen.
Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.
Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.
Ging je reparatie niet helemaal volgens plan? Bezoek dan onze algemene probleemoplossingspagina of stel je vraag op ons antwoordenforum voor hulp bij het oplossen van je probleem.
