iPhone 14 Vervanging van de batterij

Geschreven door: Tobias Isakeit

Reacties: 29

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

1 - 2 uren

Inleiding

Gebruik deze handleiding om de versleten of kapotte batterij van je iPhone 14 te vervangen.

iPhone-batterijen zouden ongeveer 80% van hun laadcapaciteit moeten kunnen vasthouden tot 500 oplaadcycli, wat bij de meeste gebruikers ongeveer 18-24 maanden duurt. Daarna kan het voorkomen dat je je toestel vaker op moet laden en dat iOS je waarschuwt dat de prestaties van je telefoon verminderd zijn (met andere woorden, dat je telefoon trager wordt).

Deze handleiding is tot stand gekomen met het (internationale) A2882-model. Andere iPhone 14-modellen kunnen qua uiterlijk lichtjes afwijken, maar kunnen worden gerepareerd met eenzelfde reparatieprocedure.

Ontlaad de batterij van je toestel, voor je eigen veiligheid, tot onder de 25% voordat je begint met het demonteren van je telefoon. Dit verkleint het risico op een thermisch ongeluk bij het tijdens de reparatie per ongeluk beschadigen van de batterij. Neem, als je batterij gezwollen is, de juiste voorzorgsmaatregelen.

Let op: Na de reparatie kan het voorkomen dat je iPhone een waarschuwing geeft over de "authenticiteit" van de batterij, zelfs als je gebruik maakt van een origineel Apple-onderdeel. Als je iPhone op normaal wijze functioneert, kun je deze waarschuwing negeren.

Je hebt nieuwe kleefstrips nodig om sommige onderdelen, zoals het scherm en de batterij, weer terug te kunnen plaatsen. Je toestel zal functioneren als normaal, maar zal wel de originele water- en stofdichtheid (Ingress Protection) verliezen.

Gereedschap

Onderdelen

Stap 1

Schakel je iPhone uit voordat je met de demontage begint.

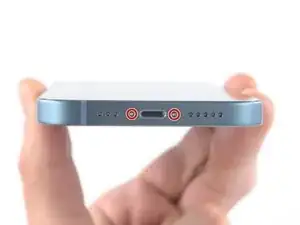

Verwijder de twee 6.8 mm lange pentalobe P2-schroeven aan de onderkant van de iPhone.

PLEASE remove back first and disconnect battery before taking cables off!! as per Apple instructions

PC Technology Group -

Stap 2

Je kunt de onderdelen in je telefoon gemakkelijk beschadigen met het te diep inbrengen van je openingsplectrum. Volg deze stap om je plectrum te markeren en schade aan je toestel te voorkomen.
Plaats op 3 mm van de punt van je plectrum een markering met een stift.
Je kunt op iedere punt voor een andere markering kiezen.
Als alternatief kun je ook een munt als markering gebruiken in plaats van een stift. Plak hierbij de munt op de plectrum zodat de munt tegen je telefoon aandrukt zodra deze een bepaalde diepte bereikt.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

@leifdewolf I wouldn't skip it for a first repair.

Gabriel-Science -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Will the phone still work if the sensor assembly on the back of the screen is damaged?

Mutshidzi Rambau -

I don't have a pick, but how much better are these picks than an old credit card for opening an iPhone 13 mini?

mike eng -

The pick in my iFixIt kit was packed with the battery, not with the rest of the toolkit.

Tony Houlihan -

Stap 3

Als je iPhone een gebarsten glazen achterkant heeft, kun je wat tape over de barsten plakken om te voorkomen dat de achterkant verder beschadigd raakt tijdens dit proces. Zo verklein je ook het risico op fysieke schade.
Plak een aantal lagen tape over elkaar op de achterkant van de iPhone.
We raden je ten sterkste aan om tijdens deze stap een veiligheidsbril te dragen zodat je je ogen beschermt tegen eventueel loskomende glasscherven.
Als het je in de volgende stappen niet lukt om de zuignap op de achterkant te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op de achterkant te plakken.
Als alternatief kun je er ook voor kiezen om de zuignap met secondelijm op de achterkant vast te plakken.

Stap 4

In de volgende drie stappen leggen we uit hoe je de anti-klem het best kunt gebruiken. De anti-klem is een tool die we gemaakt hebben om de openingsprocedure te vergemakkelijken. Als je geen gebruik maakt van de anti-klem, kun je de volgende drie stappen overslaan en de alternatieve methode gebruiken!
Voor meer gedetailleerde instructies over het gebruik van de anti-klem verwijzen we je door naar deze handleiding.
Gebruik deze handleiding voor instructies over het bevestigen van het scherm met de bijgevoegde tape.

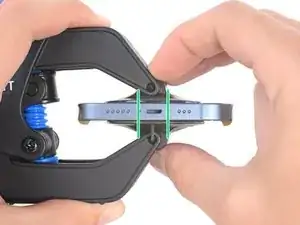

Trek het blauwe handvat naar achteren om de armen van de anti-klem te ontgrendelen.
Schuif de armen over de linker- of rechterzijde van je iPhone.
Plaats de zuignappen aan de onderkant van de glazen achterkant—één aan de voorkant en één aan de achterkant.
Druk de zuignappen aan zodat je zeker weet dat ze zich goed vastzuigen.
Als het oppervlak te glad of onregelmatig is en de zuignappen zich niet goed vast willen zuigen, kun je wat tape gebruiken om te zorgen dat de zuignappen meer grip hebben.

Stap 5

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.
Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.
Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Stap 6

Zorg dat je iPhone op een stevig object rust, zoals op de kaft van een boek, zodat je beide handen vrij hebt en de telefoon parallel aan je werkoppervlak ligt. Dit maakt het makkelijk de komende stappen uit te voeren.

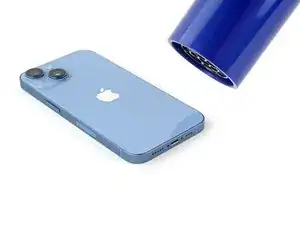

Gebruik een föhn om de onderkant van de iPhone te verwarmen en de lijm die de glazen achterkant vasthoudt te verzwakken. Het glas zou iets te warm moeten zijn om comfortabel aan te raken.
Voor meer gedetailleerde instructies over het gebruik van een föhn om de lijm in een toestel te verzwakken, verwijzen we je door naar deze handleiding.
Geef de lijm ongeveer een minuutje de tijd om los te komen en trek het toestel vervolgens rustig uit elkaar tot je een opening hebt gecreëerd.
Steek een openingsplectrum in de opening onder de glazen achterkant.
Als het niet lukt een opening te creëren die groot genoeg is om een openingsplectrum in te steken, raden we je aan meer warmte te gebruiken en het handvat van de anti-klem een kwartslag aan te draaien.
Draai het handvat nooit verder dan een kwartslag per keer en wacht een minuut voordat je de anti-klem weer besluit aan te draaien. Laat de anti-klem het werk voor je doen.
Sla de volgende twee stappen over.

Stap 7

Als je gebruik maakt van een enkele zuignap volg je de volgende twee stappen om de glazen achterkant van de telefoon los te maken.
Gebruik een föhn of een warmtepistool om de onderkant van de iPhone gedurende 90 seconden te verwarmen. Verwarm de glazen achterkant tot deze net te warm is om aan te raken.
Gebruik je föhn of warmtepistool nooit te lang op één plek. Het is namelijk mogelijk dat het té warm wordt en dat er onderdelen beschadigd raken.

Stap 8

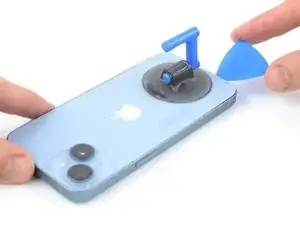

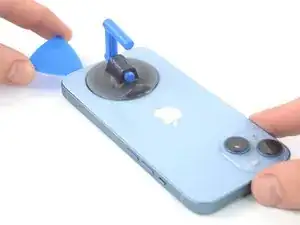

Druk een zuignap op de onderkant van de glazen achterkant, zo dicht mogelijk bij de rand.
Trek de zuignap met een stevige, constante kracht omhoog om zo een kleine opening te creëren tussen de glazen achterkant en de rest van de telefoon.
Steek een openingsplectrum in de opening.
De lijm die de glazen achterkant op z'n plek houdt is erg sterk; het creëren van deze opening kan daarom ook aardig wat kracht vereisen. Als je veel moeite hebt met het maken van de opening, kun je meer warmte gebruiken en het daarna nog eens proberen. Je kunt ook in intervallen trekken om de lijm los te wiebelen.

Stap 9

Gebruik een föhn om de linkerzijde van de telefoon gedurende minimaal twee minuten te verwarmen en de lijm eronder te verzwakken. De glazen achterkant zou net iets te warm moeten zijn om comfortabel aan te kunnen raken.

Stap 10

Schuif je plectrum om de linker benedenhoek heen en langs de linkerzijde van de achterkant omhoog om de lijm onder het glas door te snijden.
Steek je plectrum niet verder dan 3 mm in de opening om te voorkomen dat je de onderdelen aan de binnenkant van de telefoon beschadigt.

Stap 11

Er loopt een makkelijk te beschadigen kabel langs de binnenkant van de rechterzijde van je telefoon. Steek je plectrum op deze plek dus niet in de opening om te voorkomen dat je deze kabel beschadigt.

Stap 12

Gebruik een föhn om de rechterzijde van de iPhone minimaal twee minuten te verwarmen om de lijm eronder te verzwakken. De glazen achterkant zou net iets te warm moeten zijn om comfortabel aan te raken.

This is the side with the volume buttons

Jace -

Stap 13

Steek je plectrum opnieuw in de opening, dit keer aan de onderkant van de iPhone, en schuif deze om de rechter benedenhoek heen en langs de rechterzijde van de achterkant omhoog om de lijm door te snijden.
Steek je plectrum niet dieper dan 3 mm in de opening. Zo vermijd je de kabel van de draadloze oplaadspoel.

Stap 14

Gebruik een föhn om de bovenkant van de iPhone gedurende 90 seconden te verwarmen. De glazen achterkant zou iets te warm moeten zijn om comfortabel aan te kunnen raken.

Stap 15

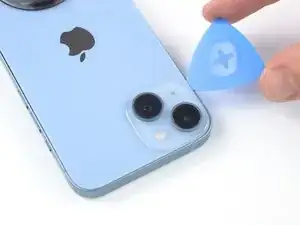

Steek je plectrum in de opening bij de rechter bovenhoek van de telefoon. Schuif je plectrum om de hoek heen en tot halverwege de bovenkant van het toestel.

Stap 16

Steek je plectrum in de opening bij de linker bovenhoek van de telefoon. Schuif je plectrum vervolgens om de hoek heen en tot halverwege de bovenkant van het toestel.
Steek je plectrum niet verder dan 3 mm in de opening om te voorkomen dat je de cameramodule beschadigt.
Probeer de glazen achterkant nog niet volledig te verwijderen, aangezien deze nog steeds met een kwetsbare lintkabel aan het logic board van de iPhone verbonden is.

Stap 17

Verwijder de zuignap van de glazen achterkant.

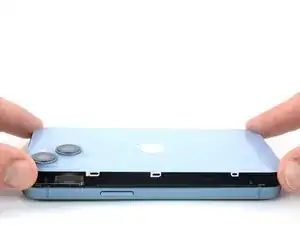

Open langzaam je iPhone door de glazen achterkant op voorzichtige wijze van de linkerzijde omhoog te tillen, zoals je ook de achterste kaft van een boek zou openen.
Zorg dat je de korte flexkabel van de oplaadspoel niet beschadigt.
Laat de glazen achterkant tegen een object rusten zodat deze omhoog blijft staan terwijl je in de telefoon verder werkt.
Als je niets ter handen hebt om de glazen achterkant tegen aan te laten leunen, kun je je zuignap hiervoor gebruiken.
Leg de glazen achterkant bij het weer in elkaar zetten van je toestel eerst in de juiste positie en druk de klemmen aan de bovenkant weer vast. Als deze niet vastklikken, check je de staat van de klemmen rondom de achterkant: als ze verbogen zijn, zul je ze terug moeten buigen.

Stap 18

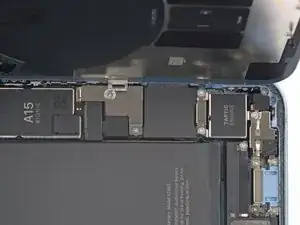

Gebruik een Y000-schroevendraaier of -bitje om de twee 1.3 mm lange schroeven, waarmee het plaatje op de batterijaansluiting bevestigd is, te verwijderen.
Zorg dat je tijdens deze reparatie goed bijhoudt welke schroeven waar vandaan komen, zodat je zeker weet dat je de juiste schroef op de juiste plek terugplaatst. Zo voorkom je schade aan je toestel.
Tijdens het weer in elkaar zetten van je toestel is dit een goed moment om je iPhone aan te zetten en alle functies te testen voordat je het scherm weer bevestigt en je toestel weer sluit. Zorg dat je je iPhone weer uitschakelt voordat je verder gaat.

Stap 19

Pak het plaatje op de batterijaansluiting met een pincet vast en schuif deze omhoog (richting de chip met A15 erop) om de bovenste haak los te maken.
Verwijder het plaatje van de batterijaansluiting.

Stap 20

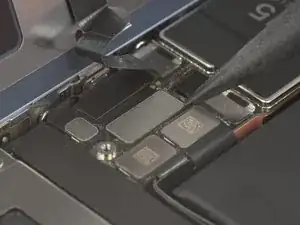

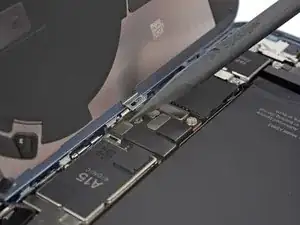

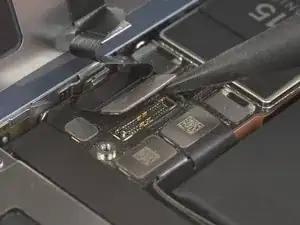

Gebruik de punt van je spudger om de aansluiting van de batterijkabel in een rechte beweging van het contact omhoog te wrikken en zo los te koppelen.
Probeer te voorkomen dat je de zwarte siliconen zegel om deze en andere aansluitingen heen beschadigt. Deze zegel biedt extra bescherming tegen water- en stofintrusie.
Buig de aansluiting een stukje van het logic board weg om te voorkomen dat de aansluiting per ongeluk contact maakt met het contact en de telefoon tijdens de reparatie inschakelt.

Stap 21

Gebruik een Y000-schroevendraaier of -bitje om de enkele 1 mm lange schroef die het plaatje bevestigt te verwijderen.

Stap 22

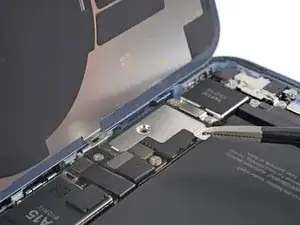

Gebruik een pincet om het plaatje op de aansluiting van de oplaadspoel te verwijderen.

Stap 23

Gebruik de punt van je spudger om de aansluiting van de oplaadspoel uit het contact omhoog te wrikken en deze zo los te koppelen.

I disconnected this one before the battery. Now the phone keeps turning off itself every five minutes.

tanner85 -

Stap 24

Verwijder de volledige module van de glazen achterkant.
Breng nieuwe lijm of kleefstrips aan waar nodig nadat je de voorheen gelijmde gebieden schoon hebt gemaakt met wat isopropylalcohol (>90%).
Tijdens het weer in elkaar zetten van je toestel is dit een goed moment om de kleefstrips voor de glazen achterkant te vervangen.

Stap 25

Er bevinden zich twee uitrekbare kleefstrips onder de batterij die de batterij in de behuizing houden. De treklipjes van beide strips zijn via de bovenkant van de batterij te bereiken.
Elke kleefstrip bevat een zwarte treklip aan het einde, welke lichtjes op de rand van de batterij is geplakt.
In de volgende stappen zul je beide kleefstrips een voor een langzaam onder de batterij vandaan moeten trekken. Dit soort kleefstrips verliest kleefkracht als ze uit worden gerekt, zodat je de batterij gemakkelijk kunt verwijderen.
Geen paniek als een van de kleefstrips per ongeluk afbreekt. Ze werken niet altijd zoals bedoeld. Ga verder met de volgende stappen om een alternatieve methode te vinden.

Stap 26

Waarschuwing: Steek nooit rondom de batterij met scherpe tools. Als je uitschiet kun je in de batterij prikken en een doorboorde batterij kan gevaarlijke chemicaliën lekken of zelfs in brand vliegen.

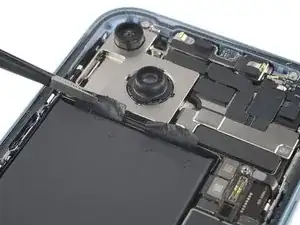

Gebruik een pincet met botte uiteinden om de twee zwarte treklipjes van de rand van de batterij los te trekken.

Stap 27

Pak de eerste treklip met je vingers vast of wikkel deze om je pincet of een spudger en begin de strip langzaam richting de bovenkant van de batterij en onder de batterij vandaan te trekken.
Trek hard genoeg om een constante spanning op de strip te houden, maar forceer het niet. Geef de strip voldoende tijd om uit te rekken en onder de batterij los te komen.
Zet geen neerwaartse druk op de batterij, maar houd je iPhone bij de zijkanten vast.
Houd de strip zo vlak en ongekreukt als mogelijk. Probeer de trekkracht over de gehele strip te verdelen en trek niet enkel in het midden of aan een van de zijkanten.
Als een van de kleefstrips afbreekt, probeer je deze weer vast te pakken met een pincet of met je vingers. Ga vervolgens verder met trekken. Wrik echter nooit de batterij omhoog om de strip weer te pakken te krijgen.
Als een van de kleefstrips afbreekt en je krijgt deze niet meer vastgepakt, ga je verder met de volgende stappen.

Stap 28

Pak de tweede treklip met je vingers vast of wikkel deze om een pincet of een spudger en trek de strip richting de bovenkant van de telefoon en van de batterij weg.
Herhaal dezelfde procedure als bij de andere strip: zet geen neerwaartse druk op de batterij, houd de strip vlak en ongekreukt en trek de strip onder een kleine hoek weg.
Als een van de strips afbreekt, probeer je deze opnieuw te pakken met je vingers of een pincet, maar wrik nooit de batterij omhoog om de strip weer te pakken te krijgen.
Als een van de kleefstrips afbreekt en je deze niet meer te pakken krijgt, ga je verder met de volgende stap.

Stap 29

Als je moeite hebt met het verwijderen van de batterij, druppel je wat isopropylalcohol (>90%) onder de rand van de batterij, in de buurt van de afgebroken kleefstrip(s).
Wacht een minuutje zodat de vloeistof in de lijm kan trekken en deze kan verzwakken.

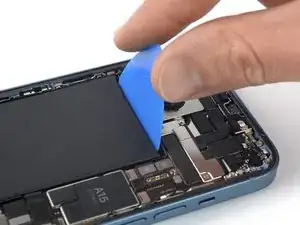

Gebruik een openingsplectrum of het platte einde van een spudger om de batterij langzaam en voorzichtig omhoog te duwen.
Gebruik geen botte kracht bij het omhoogduwen van de batterij. Gebruik, indien nodig, wat meer druppels alcohol om de lijm verder te verzwakken. Voorkom echter dat je de batterij vervormt of doorboort met je tool.

Stap 30

Verwijder de batterij.
Herinstalleer nooit een beschadigde of vervormde batterij aangezien dit altijd een potentieel gevaar met zich meebrengt.
Als er nog alcohol in de telefoon achter is gebleven, veeg je dit nu schoon alvorens je je nieuwe batterij bevestigt.
Als je nieuwe batterij niet is geleverd met nieuwe kleefstrips kun je deze handleiding gebruiken om de nieuwe kleefstrips aan te brengen.
Voer een geforceerde herstart uit nadat je je toestel weer in elkaar hebt gezet. Dit kan een aantal problemen voorkomen en eventuele probleemoplossing vergemakkelijken.

Ist es möglich, dass ein schlechter Ersatzakku beim Laden „zu warm“ meldet, obwohl das iPhone noch kalt ist? Oder liegt es an etwas anderem? Bin auf der Fehlersuche von einem iPhone mit einem Ersatzakku. Ich weiß nicht wo es gemacht wurde oder welcher Akku verbaut wurde. Hab es noch nicht geöffnet.

Pättes -

Conclusie

Zet je toestel, indien mogelijk, aan en test alle functies voordat je de nieuwe kleefstrips aanbrengt en je je toestel weer sluit.

Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten. Breng nieuwe kleefstrips aan waar nodig nadat je de voorheen gelijmde gebieden met wat isopropylalcohol (>90%) schoon hebt gemaakt.

Kalibreer je nieuwe batterij nadat je deze hebt geïnstalleerd. Zo stel je de nieuwe batterij in staat optimaal te presteren.

Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.

Ging je reparatie niet helemaal volgens plan? Bezoek dan onze algemene probleemoplossingspagina of stel je vraag op ons Antwoordenforum voor hulp bij het oplossen van je probleem.
