Inleiding
Als het scherm van je iPhone 14 gebarsten is, niet meer op je aanraking reageert of geen beeld toont terwijl je telefoon wel aan staat, kun je deze handleiding gebruiken om je iPhone weer nieuw leven in te blazen met een nieuw scherm, ook wel bekend als de schermmodule.
Deze handleiding is tot stand gekomen met behulp van het (internationale) A2882-model. Als je een ander model van de iPhone 14 repareert, kan het zijn dat je wat visuele afwijkingen ziet. Dit heeft echter geen invloed op de reparatieprocedure.
Let op: De True Tone- en automatische helderheidsfuncties worden uitgeschakeld na het vervangen van je scherm, zelfs als je een origineel Apple-scherm gebruikt. De Face ID-functies wordt ook uitgeschakeld, tenzij de iPhone draait op iOS 15.2 of nieuwer.
Je hebt nieuwe kleefstrips nodig om het scherm bij het weer in elkaar zetten van je toestel terug te kunnen plaatsen. Je toestel zal op normale wijze functioneren, maar wel de water- en stofdichtheid verliezen.
-
-
Schakel je iPhone uit voordat je met de demontage begint.
-
Verwijder de twee 6.8 mm lange pentalobe P2-schroeven aan de onderkant van de iPhone.
-
-
-
Leg een verwarmde iOpener gedurende minimaal 2 minuten op de onderkant van het scherm om de lijm eronder te verzwakken.
-
-
-
Druk een zuignap op de onderkant van de telefoon, zo dicht mogelijk maar niet over de rand van het toestel.
-
Trek de zuignap met een stevige, constante kracht omhoog om zo een kleine opening tussen het voorste paneel en het frame van de telefoon te creëren.
-

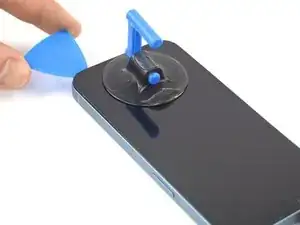

Steek een openingsplectrum in de opening.
-
-
-
Leg een verwarmde iOpener gedurende minimaal twee minuten op de linkerzijde van het scherm om de lijm eronder te verzwakken.
-
-
-
Schuif je openingsplectrum om de linker benedenhoek heen en langs de linkerzijde van de iPhone omhoog om de lijm onder het scherm door te snijden.
-
-
-
Leg een verwarmde iOpener gedurende minimaal twee minuten op de rechterzijde van het scherm om de lijm eronder te verzwakken.
-
-
-

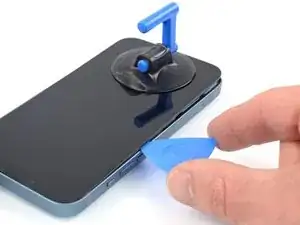

Steek je plectrum opnieuw in de opening aan de onderkant van de iPhone en schuif deze om de rechter benedenhoek heen en langs de rechterzijde van het toestel omhoog om de lijm door te snijden.
-
-
-
Leg een verwarmde iOpener gedurende minimaal twee minuten op de bovenkant van het scherm om de lijm eronder te verzwakken.
-
-
-
Steek je plectrum in de opening bij de rechter bovenkant van de telefoon. Schuif je plectrum vervolgens om de rechter bovenhoek heen en tot halverwege de bovenkant van de iPhone. Stop net voordat je de uitsnede van de oorstukspeaker hebt bereikt.
-
-
-
Steek je plectrum in de opening net onder de linker bovenhoek. Schuif je plectrum vervolgens om de linker bovenhoek heen en tot halverwege de bovenkant van de bovenkant van de iPhone. Stop opnieuw net voordat je bij de uitsnede van de oorstukspeaker bent.
-
-
-
Verwijder de zuignap van het scherm.
-
Open je iPhone door het scherm van de rechterkant open te klappen, zoals je ook een boek zou openen.
-
Laat het scherm tegen een object rusten zodat je verder kunt werken aan de telefoon zonder dat je de kabels beschadigt.
-
-
-

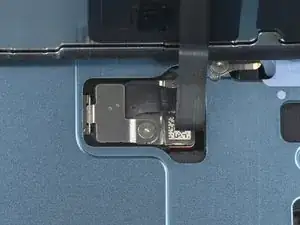

Gebruik een Y000-schroevendraaier of -bitje om de 0.9 mm lange schroef, waarmee het plaatje op de schermaansluiting is bevestigd, te verwijderen.
-
-
-
Pak het plaatje vast bij de kant waar ook het schroefgat zich bevindt. Gebruik hiervoor een pincet.
-
Til het plaatje een klein stukje op om de lip aan de andere kant van het plaatje los te maken.
-
Verwijder het plaatje van de schermaansluiting.
-
-
-
Gebruik de punt van je spudger om de aansluiting van de schermkabel in een rechte beweging uit het contact omhoog te duwen en zo los te koppelen.
-
-
-
Gebruik een Y000-schroevendraaier of -bitje om de 0.9 mm lange schroef, die het plaatje op de voorste sensoraansluiting bevestigt, te verwijderen.
-
-
-
Pak het plaatje met een pincet vast aan de kant waar ook het schroefgat zit.
-
Til het plaatje een stukje omhoog om de lip aan de andere kant van het plaatje los te maken.
-
Verwijder het plaatje.
-
-
-

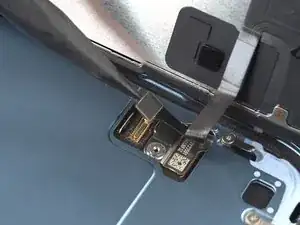

Gebruik de punt van je spudger om de voorste sensoraansluiting in een rechte beweging uit het contact omhoog te duwen en de module zo los te koppelen.
-
Zet je toestel, indien mogelijk, aan en test alle functies voordat je de nieuwe kleefstrips aanbrengt en je je toestel weer definitief sluit.
Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.
De beste manier om je scherm te bevestigen is door stukken op maat geknipte dubbelzijdige tape op het frame te plakken en het scherm terug te plaatsen op de plek waar deze bevestigd was.
Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.
Ging je reparatie niet helemaal volgens plan? Bezoek dan onze algemene probleemoplossingspagina of stel je vraag op ons antwoordenforum voor hulp bij het oplossen van je probleem.
