Inleiding
Gebruik deze handleiding om alle onderdelen van de achterste behuizing van je iPhone 7 te verwijderen. Deze handleiding toont je hoe je de speakers, kabels van de knoppen en de knoppen zelf verwijdert, zodat je een ingedeukte of verbogen knop kunt vervangen.
Gereedschap
Onderdelen
-
-
Schakel je iPhone uit voordat je begint deze uit elkaar te halen.
-
Verwijder de twee 3.4 mm pentalobe schroeven aan de onderkant van de iPhone.
-
-
-
Trek de blauwe hendel naar achteren zodat de anti-klem vrij kan bewegen. (Op deze manier deactiveer je de openingsstand van de anti-klem.)
-
Schuif de armen over de linker- of rechterzijde van je iPhone.
-
Plaats de zuignappen dichtbij de onderkant van de telefoon—één op de voorkant en één aan de achterkant.
-
Druk beide zuignappen aan, om zuigkracht uit te oefenen op de gewenste plek.
-
-
-
Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.
-
Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.
-
Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.
-
-
-
Verwarm een iOpener en plaats deze tussen de armen van de anti-klem op je telefoon.
-
Vouw de iOpener zodat deze op de onderkant van de iPhone komt te liggen.
-
Geef de lijm een minuutje de tijd om los te komen zodat de anti-klem een opening kan creëren.
-
Steek een plectrum in de opening onder het scherm.
-
Sla de volgende drie stappen over.
-
-
-
Het verwarmen van de onderkant van de iPhone helpt de lijm, die het scherm op z'n plek houdt, te verzachten, wat het makkelijker maakt om de telefoon te openen.
-
Gebruik een föhn of een warmtepistool, of prepareer een iOpener en leg deze op de onderkant van de iPhone gedurende ongeveer 90 seconden om zo de lijm die eronder zit te verzachten.
-
-
-
Trek de zuignap omhoog met een stevige, constante kracht om zo een kleine opening tussen het voorste paneel en het frame van de telefoon te creëren.
-
Steek een openingsplectrum in de opening.
-
-
-
Schuif je openingsplectrum langs de linkerkant van de telefoon omhoog, beginnend bij de onderkant en in de richting van de volumeknoppen en de stilteknop, en snijd onderweg alle lijm door die het scherm op z'n plek houdt.
-
Stop in de buurt van de linker bovenhoek van het scherm.
-
-
-
Steek je openingsplectrum opnieuw in de rechter onderhoek van de iPhone en schuif deze nu langs de rechterzijkant omhoog. Snijd ook hier alle lijm door die je onderweg tegenkomt.
-
-
-
Trek met beleid aan de zuignap om zo de onderkant van het scherm op te tillen.
-
Trek aan het kleine lipje op de zuignap om deze van het voorste paneel te kunnen verwijderen.
-
-
-
Steek een openingsplectrum onder het scherm en schuif deze langs de linker onderhoek en linkerzijde omhoog om de laatste lijm door te snijden.
-
-
-
Schuif de schermmodule een beetje omlaag (weg van de bovenkant van de telefoon) om deze los te krijgen uit de klemmen die het scherm aan de achterste behuizing bevestigen.
-
-
-
Open de iPhone door het scherm van de linkerkant naar rechts te kantelen, alsof je de achterste kaft van een boek opent.
-
Om het scherm open te houden en aan de telefoon te kunnen werken, kun je het scherm tegen een object laten leunen.
-
-
-
Verwijder de vier tri-point Y000-schroeven die het plaatje op de onderste batterijaansluiting bevestigen, met de volgende lengtes:
-
Drie 1.2 mm schroeven
-
Eén 2.4 mm schroef
-
-
-
Gebruik de punt van een spudger om de batterijaansluiting uit het contact op het logic board omhoog te duwen.
-
-
-
Gebruik een spudger of je nagel om de twee onderste schermaansluitingen los te koppelen door deze in een rechte beweging uit het contact op het logic board omhoog te duwen.
-
-
-
Verwijder de twee 1.3 mm Phillips #000 schroeven die het plaatje bovenop de aansluiting van de sensormodule in het voorste paneel bevestigen.
-
Het kan voorkomen dat sommige van deze modellen Y000-schroeven bevatten. Apple heeft op een gegeven moment gekozen deze specifieke schroeven in plaats van de Phillips-schroeven te gaan gebruiken.
-
-
-
Koppel de aansluiting van de sensormodule in het voorste paneel los van het contact op het logic board.
-
-
-
Verwijder de twee 1.9 mm Phillips schroeven die de barometrische ventilatieopening aan het achterste behuizing bevestigen.
-
-
-
Gebruik het platte einde van een spudger om de trilmotoraansluiting los te koppelen van het contact op het logic board.
-
-
-
Verwijder de drie 1.6 mm Phillips schroeven die de trilmotor aan de achterste behuizing bevestigen.
-
-
-
Verwijder de Phillips-schroef die de Wi-Fi diversiteitsantenne aan de achterste behuizing bevestigt:
-
Eén 3.2 mm schroef
-
-
-
Verwijder de volgende drie Phillips-schroeven die de speaker aan de achterste behuizing bevestigen:
-
Twee 1.3 mm schroeven
-
Eén 2.0 mm schroef
-
-
-
Gebruik de punt van een spudger om de twee antennekabelaansluitingen uit hun contacten op het logic board omhoog te duwen.
-
-
-
Gebruik de punt van een spudger om de speakermodule in de richting van het logic board en van de achterste behuizing weg te schuiven.
-
-
-
Steek een uitwerpingstool voor de SIM-kaart of een paperclip in het kleine gaatje in de SIM-kaarthouder.
-
Duw deze naar binnen om de kaarthouder naar buiten te duwen.
-
Verwijder de SIM-kaarthoudermodule uit de iPhone.
-
-
-
Gebruik het platte einde van een spudger om de naar achteren gerichte camera-aansluiting los te koppelen.
-
-
-
Verwijder de volgende Phillips schroeven die het plaatje over de naar achteren gerichte camera aan de achterste behuizing bevestigen:
-
Eén 1.3 mm lange schroef
-
Eén 2.5 mm lange schroef
-
-
-
Gebruik de punt van een spudger om de antennebusaansluiting, welke zich links naast de achterste cameramodule bevindt, omhoog te duwen en los te koppelen.
-
-
-
Verwijder de twee 1.2 mm lange tri-point schroeven die het plaatje over de bovenste kabel bevestigen.
-
-
-
Verwijder de vier Phillips-schroeven die de Wi-Fi-antenne bevestigen:
-
Drie 1.2 mm lange schroeven
-
Eén 1.7 mm lange schroef
-
-
-
Gebruik een pincet om de aardingsbeugel van het logic board op voorzichtige wijze uit de weg te buigen.
-
-
-
Verwijder de volgende schroeven:
-
Eén 1.4 mm lange Phillips schroef
-
Drie 2.2 mm lange standoff schroeven
-
Met een platkopschroevendraaier moet het ook te doen zijn—wees in dat geval wel extra voorzichtig en zorg ervoor dat je niet uitschiet en zo de omringende onderdelen beschadigt.
-
-
-
Gebruik de punt van een spudger om het uitwerpingsmechanisme van de SIM-kaart weg te duwen van het logic board.
-
-
-
Gebruik het platte einde van een spudger om het logic board, vanaf de kant van de batterijaansluiting en op voorzichtige wijze, omhoog te duwen.
-
-
-
Til het logic board aan de kant van de batterijaansluiting omhoog en uit de achterste behuizing.
-
-
-
Verwijder de twee 1.6 mm lange Phillips schroeven die de Lightning-connectorkabel op z'n plek houden.
-
-
-
Verwijder de twee stickers die over de schroeven, welke de Lightning-connector aan de onderkant van de achterste behuizing bevestigen, heen geplakt zijn.
-
-
-
Gebruik de punt van je spudger om de twee microfoons van de onderkant van de achterste behuizing los te halen.
-
-
-
Gebruik een föhn of verwarm je iOpener opnieuw om de onderkant van de telefoon te verwarmen.
-
Wacht ongeveer een minuutje en geef de lijm de tijd op te warmen, voordat je verdergaat met de volgende stap.
-
-
-
Schuif een openingsplectrum, beginnend in het midden van de telefoon, onder de Lightning-connector om deze van de achterste behuizing te scheiden.
-
-
-
Schuif je plectrum verder in de richting van de Lightning-connector om de module van de achterste behuizing te scheiden.
-
-
-
Schuif je plectrum nog verder onder de Lightning-connectormodule.
-
Schuif niet verder zodra je plectrum de batterij is gepasseerd.
-
-
-
Beginnend in de hoek van de telefoon, schuif je nu je plectrum onder de module en in de richting van de Lightning-connector.
-
Stop met verder schuiven zodra je plectrum de Lightning-connector heeft bereikt.
-
-
-
Schuif je openingsplectrum onder de Lightning-connector om de bijbehorende module verder van de achterste behuizing te scheiden.
-
Schuif je plectrum verder tot de gehele module van de achterste behuizing gescheiden is.
-
-
-
Verwijder de Lightning-connectormodule.
-
Gebruik een plastic tool om de lijmresten die nog op de achterste behuizing zitten, te verwijderen.
-
Zorg dat de Lightning-connectormodule correct is gepositioneerd, zodat de twee witte punten op de achterste behuizing van de iPhone precies te zien zijn door de twee cirkelvormige uitsnedes in de flexkabel van de Lightning-connector. Als dit niet het geval is, zal de kabel misplaatst en onmogelijk opnieuw aan het logic board aan te sluiten zijn.
-
-
-
Gebruik een pincet met botte uiteindes om een van de kleefstrips aan de onderkant van de batterij los te peuteren.
-
-
-
Gebruik een pincet met botte uiteindes om de andere kleefstrip aan de onderkant van de batterij los te peuteren.
-
-
-

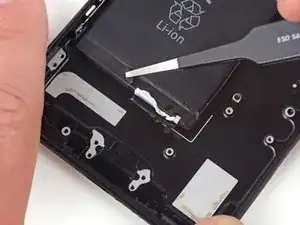

Trek een van de kleefstrips langzaam weg van de batterij, in de richting van de onderkant van de iPhone.
-
Trek met een gelijkmatige kracht en houd constante druk op de kleefstrip totdat deze losschiet tussen de batterij en de achterste behuizing. Trek de kleefstrip, voor de beste resultaten, in een hoek van 60º of minder.
-
-
-
Herhaal de vorige stap voor de tweede kleefstrip.
-
Als je beide kleefstrips met succes hebt weten te verwijderen, kun je de volgende stap overslaan.
-
Anders, als een van de kleefstrips is afgebroken onder de batterij en niet opnieuw kan worden vastgepakt, ga je verder met de volgende stap.
-
-
-
Prepareer een iOpener en leg deze op de achterkant van de achterste behuizing, direct over de plek waar de batterij zich bevindt. Als alternatief, kun je warmte toedienen met behulp van een warmtepistool of een föhn.
-
Verwijder de iOpener na ongeveer een minuut, draai de telefoon om en gebruik een plastic kaart om overgebleven lijm achter de batterij los te snijden.
-
-
-
Verwijder de volgende Phillips schroeven:
-
Twee 1.9 mm lange schroeven die de aan-/uitknop bevestigen.
-
Drie 2.3 mm lange schroeven die de volumeknoppen bevestigen.
-
-
-
Verwijder de volgende 1.3 mm lange Phillips schroeven:
-
Eén schroef naast de naar achteren gerichte camera
-
Eén schroef in de achterste behuizing
-
-
-
Duw, vanaf de buitenkant, de luid-/stilteknop naar binnen met de punt van een spudger.
-
Dit zal de schakelaar en bijbehorende pakking losmaken van de achterste behuizing.
-
-
-
Gebruik een openingsplectrum om, beginnend vanaf de kant van de aan-/uitknop, de lijm die de flexkabel van de antenne aan de achterste behuizing bevestigt los te maken.
-
-
-
Steek de punt van je openingsplectrum onder de flexkabel van de antenne, schuif deze richting de bovenkant van de telefoon en snijd daarbij de lijm ertussen door.
-
-
-
Gebruik een pincet om de flexkabel van de antenne weg te te duwen van de zijkant van de telefoon, daarbij ruimte makend voor de schroefbeugel van de achterste behuizing.
-
Verwijder de flexkabel van de antenne.
-
-
-
Verwijder de 2.3 mm lange standoff schroef die de beugel van de flits aan de achterste behuizing bevestigt.
-
-
-
Gebruik het mesje van de Halberd-spudger om de lijm die de microfoon aan de achterste behuizing bevestigt, los te snijden.
-
-
-
Steek het mesje van een Halberd-spudger onder de kabel van de aan-/uitknop, aan de kant van de aan-/uitknop, om ook hier de lijm van de achterste behuizing te scheiden.
-
Verwijder ook verdere lijm door het mesje richting de bovenkant van de telefoon te schuiven.
-
-
-
Schuif de halberd-spudger onder het deel van de kabel dat de volumeknoppen aanstuurt.
-
Schuif het mesje voorzicht onder de kabel in de richting van de onderkant van de telefoon en scheid daarbij de lijm die nog rest.
-
-
-

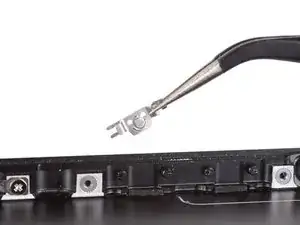

Trek de klemmen in de richting van de onderkant van de telefoon en til deze op om deze uit de klem los te krijgen.
-
-
-
Gebruik de punt van een spudger om de aan-/uitknop uit de achterste behuizing te duwen.
-
Verwijder de aan-/uitknop.
-
-
-

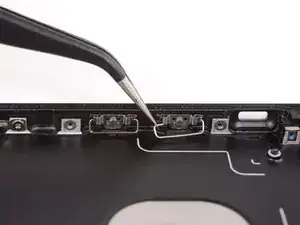

Trek de klip van de volumeknoppen richting de onderkant van de telefoon om deze los te trekken van de beugel.
-
-
-
Trek de andere klip van de volumeknoppen richting de onderkant van de telefoon om deze los te krijgen van de beugel.
-

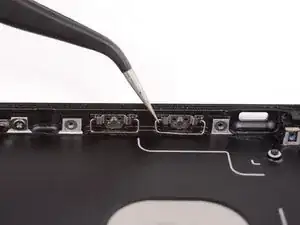

Trek deze klip vervolgens richting de bovenkant van de telefoon om deze te verwijderen.
-
-
-
Schuif het platte einde van een spudger onder de onderkant van de beugel van de volumeknoppen.
-
Positioneer de spudger zo dat deze weg kan bewegen van de achterste behuizing zonder daarbij de naar buiten stekende pin op de volumeknoppen te raken.
-
Draai de spudger om de beugel van de pin op de volumeknoppen af te duwen.
-
-
-
Gebruik de punt van een spudger om elke volumeknop uit de achterste behuizing te drukken.
-
Verwijder de volumeknoppen.
-
-
-

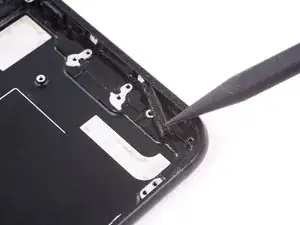

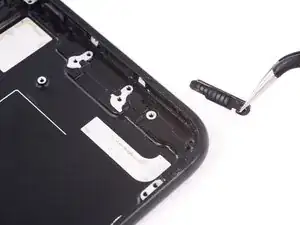

Gebruik de punt van een spudger om de linker rubberen speakeropening uit de achterste behuizing te duwen.
-
Om je toestel weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.
