Inleiding

Gebruik deze handleiding om de Lightning-poortmodule van de iPhone SE 2022 te verwijderen of te vervangen. Deze module omvat de onderste microfoons, een kabel van de antenneomvormer en de Lightning-aansluiting.

Deze handleiding is tot stand gekomen met het (internationale) A2783-model.

Als je deze kleefstrips die je tijdens de reparatie beschadigt of verwijdert niet vervangt, zal je toestel op normale wijze functioneren maar zal het de water- en stofdichtheid wel verliezen.

Je hebt nieuwe kleefstrips nodig om sommige onderdelen bij het weer in elkaar zetten van je toestel terug te kunnen plaatsen.

  1. bIdfBAAWZ4mdNkkf
    bIdfBAAWZ4mdNkkf
    su3kTSiDBJxiYd3L
    DvZ2E42UR62oGjYu
    • Steek een simkaart-uitwerptool, een sim-uitwerpbitje of een rechtgebogen paperclip in het kleine gat in de simkaarthouder, aan de rechterzijde van de telefoon.

    • Druk je tool verder het gat in om de simkaarthouder uit te werpen.

    • Verwijder de simkaarthouder.

  2. GGG5DRQpWboQDlSA
    GGG5DRQpWboQDlSA
    XdXYeVMwpyc6vmec

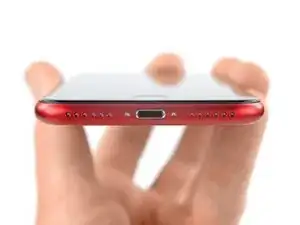

    • Schakel je telefoon uit voordat je met de demontage begint.

    • Verwijder de twee 3.4 mm lange pentalobe-schroeven aan de onderkant van de iPhone.

  3. aTtMrSfAI3AgboW3
    aTtMrSfAI3AgboW3
    UJJk55l5C6R5uxoM
    g5TMyOYLfBAkAUxl

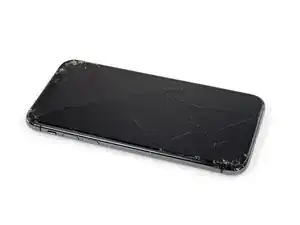

    • Als het scherm van je iPhone gebarsten is, kun je wat tape over de barsten plakken om te voorkomen dat het scherm verder beschadigd raakt tijdens dit proces. Zo verklein je ook het risico op fysieke schade.

    • Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.

    • We raden je ten sterkste aan om tijdens deze stap een veiligheidsbril te dragen zodat je je ogen beschermt tegen eventueel loskomende glasscherven.

    • Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.

    • Als alternatief kun je er ook voor kiezen om de zuignap met secondelijm op het scherm vast te plakken.

  4. fMGT6oUyUs3C5IZw
    fMGT6oUyUs3C5IZw
    kYiyMORPNxdhVgQo
    h2LZiCPUAAwIGWap
    • De volgende twee stappen introduceren de Anti-Klem, een handige tool die we aanraden aan iedereen die regelmatig reparaties uitvoert. Als je de Anti-Klem niet gebruikt, sla dan de volgende drie stappen over voor een alternatieve methode.

    • Voor uitgebreider instructies voor het gebruik van de Anti-Klem, lees je deze handleiding door.

    • Trek de blauwe hendel naar achteren zodat de anti-klem vrij kan bewegen. (Op deze manier deactiveer je de openingsstand van de anti-klem.)

    • Schuif de armen over de linker- of rechterzijde van je iPhone.

    • Plaats de zuignappen dichtbij de onderkant van de telefoon—één op de voorkant en één aan de achterkant.

    • Druk beide zuignappen aan, om zuigkracht uit te oefenen op de gewenste plek.

    • Als het oppervlak waarop de zuignappen zich moeten vastzuigen te glad is, kun je wat tape gebruiken voor meer grip.

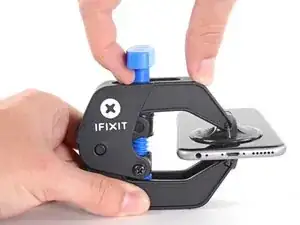

  5. MnrxDWxUGdAOaWBY
    MnrxDWxUGdAOaWBY
    uO2bXVCdISbjDRm1
    i2LYfjOvTbBZHDy2

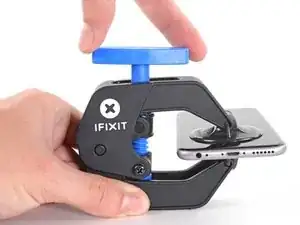

    • Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.

    • Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.

    • Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

  6. OCLD65CXGpAcEt6M
    OCLD65CXGpAcEt6M
    DGuo4enQ1l3Bip4R
    yFrEYZM5sin332SA
    • Verwarm een iOpener en plaats deze tussen de armen van de anti-klem op je telefoon.

    • Je kunt ook een föhn, heteluchtpistool, of een kookplaat gebruiken, maar wees bij het gebruik hiervan extra voorzichtig. Te veel warmte kan tot warmteschade leiden. Vooral het scherm en de batterij zijn hier erg vatbaar voor.

    • Vouw de iOpener zodat deze op de onderkant van de iPhone komt te liggen.

    • Geef de lijm een minuutje de tijd om los te komen zodat de anti-klem een opening kan creëren.

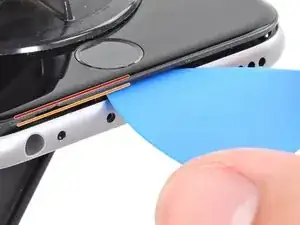

    • Steek een plectrum in de opening onder het scherm en de plastic rand, en niet onder het scherm zelf.

    • Als de anti-klem er niet in slaagt een opening te creëren die groot genoeg is voor je plectrum gebruik je meer warmte en draai je het blauwe handvat een kwartslag met de klok mee.

    • Draai het handvat nooit verder dan een kwartslag per keer en wacht een minuut voordat je de anti-klem weer besluit aan te draaien. Laat de anti-klem het werk voor je doen.

    • Sla de volgende twee stappen over.

    It took a few tries to get this done -- with a broken screen the packing tape interferes with the suction cup hold. I eventually had to resort to a classic iSclack. Bear in mind that you don't need much of an initial opening, just enough to get a pick in. After a couple of minutes of the pick sitting there the surrounding adhesive will stretch and you'll be able to get two in for Step 9.

    Neal Sofge -

  7. dmLx3jBCnKiqER3P
    • Volg de volgende twee stappen om de glazen achterkant los te maken met behulp van een zuignap.

    • Verwarm een iOpener en leg deze gedurende minimaal twee minuten op het scherm om de lijm eronder te verzwakken.

    • Je kunt hiervoor ook een föhn, een warmtepistool of een kookplaat voor gebruiken, maar wees bij het gebruik hiervan extra voorzichtig en voorkom dat je je toestel oververhit. Vooral het scherm en de batterij zijn beide erg gevoelig voor aan warmte gerelateerde schade.

  8. rD6EXtETYK6W43BL
    rD6EXtETYK6W43BL
    hbLJnRXewjQryYWU
    2GmowdKF2n6OVMFt
    • Druk een zuignap op de onderste helft van het scherm, zo dicht mogelijk bij de thuisknop.

    • Til het scherm aan de zuignap omhoog om zo een kleine opening tussen het scherm en het frame van de telefoon te creëren.

    • Als je moeite hebt met het creëren van een opening kun je de lijm verder verzwakken door de onderste helft van het scherm wat meer te verwarmen. Volg de instructies van de iOpener om oververhitting van je toestel te voorkomen.

    • Steek een openingsplectrum in de opening die je zojuist hebt weten te creëren, onder de plastic rand van het scherm.

  9. RlxbQliqSLEM2EaO
    RlxbQliqSLEM2EaO
    qTgGWqDlDtUKPxuD
    gA1LFGhlnRfFqQAL

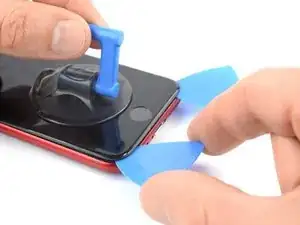

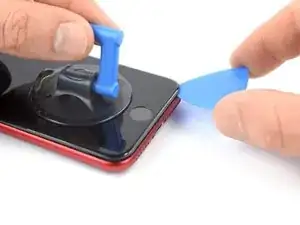

    • Schuif je openingsplectrum naar de rechter benedenhoek van het scherm om de lijm onderweg door te snijden.

    • Steek een tweede openingsplectrum in de opening aan de onderkant van je telefoon.

    • Schuif je openingsplectrum naar de linker benedenhoek en snijd onderweg alle lijm door.

    • Laat beide pletrums op hun plek zitten om te voorkomen dat de lijm zich opnieuw aan het toestel hecht.

  10. B22ufmmktismRyAX
    B22ufmmktismRyAX
    rU5fHWqNIZNBrniI
    iWpJiHFQUTS6d5nO

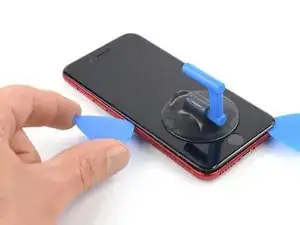

    • Als de lijm te hard is om door te kunnen snijden, is deze waarschijnlijk weer afgekoeld. Gebruik in dat geval je iOpener voor twee of drie minuten om de lijm weer te verwarmen.

    • Schuif de plectrum die in de linker benedenhoek zit langs de linkerzijde van het toestel naar boven om de lijm onderweg door te snijden.

    • Stop als je bij de linker bovenhoek van het scherm aankomt.

    • Probeer de bovenkant van het scherm niet omhoog te wrikken, aangezien deze met plastic klemmen aan het frame vastzit.

  11. MdCdFmuXV3wpZgaQ
    MdCdFmuXV3wpZgaQ

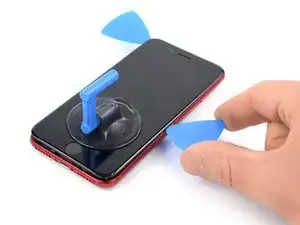

    2oeM1KEYNYMbIopy
    VcrH5erBM4hnnRib
    • Schuif de plectrum die rechtsonderin het scherm zit langs de rechterzijde van het scherm naar boven en snijd onderweg alle lijm door.

    • Steek je plectrum niet dieper dan 3 mm in de opening. Zo voorkom je schade aan de onderdelen in de iPhone.

    • Stop als je in de buurt van de rechter bovenhoek van het scherm aankomt.

  12. PVrRTalFwRJjLyMl
    PVrRTalFwRJjLyMl
    TuKLCySrOykReABT

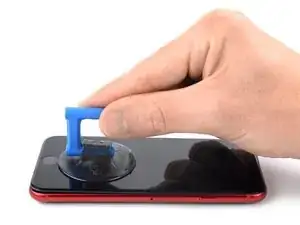

    • Verwijder de openingsplectrums.

    • Trek de zuignap rustig omhoog om de onderkant van het scherm omhoog te tillen.

    • Til het scherm niet meer dan ongeveer 15º omhoog. Als je dit wel doet, riskeer je de lintkabels van het scherm te scheuren of onnodig op spanning te zetten.

    • Verwijder de zuignap.

  13. PaPQfMVnk14TFVyS
    PaPQfMVnk14TFVyS
    SHc23yyo2EcbXen4
    wXT3eJM6gpT5YsUh

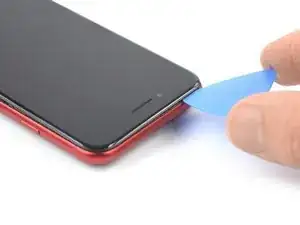

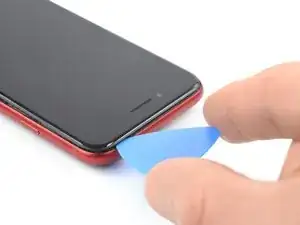

    • Schuif je openingsplectrum door de opening bij de linker bovenhoek van het scherm.

    • Schuif je plectrum langs de linker bovenhoek en de bovenkant van de telefoon om de lijm aldaar door te snijden.

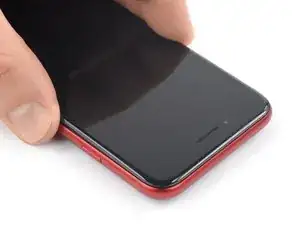

  14. xWICR4vuLA1aP5Y3
    xWICR4vuLA1aP5Y3
    hTkaOdOaqoID5WZn

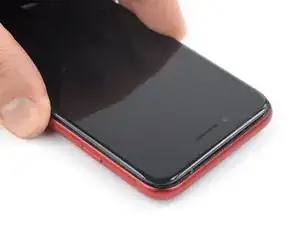

    • Schuif de schermmodule een stukje richting de oplaadpoort om deze los te maken uit de klemmen die het aan de achterste behuizing bevestigen.

  15. y32q2dWXG4cVWeOT
    y32q2dWXG4cVWeOT

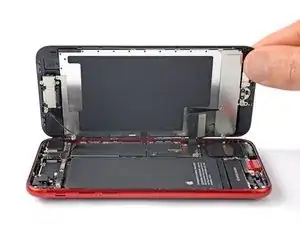

    GQQr6a6WbdHTj2C2
    E3XlASBtSJ2JIose

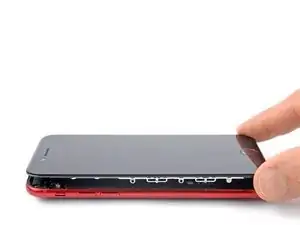

    • Open de telefoon door het scherm vanaf de linkerkant te openen, zoals je ook de achterkant van een boek zou openen.

    • Probeer het scherm echter nog niet volledig van de rest van de telefoon te scheiden, aangezien deze nog verbonden zijn door middel van een aantal kwetsbare lintkabels.

    • Laat het scherm tegen een object aan leunen zodat het open blijft terwijl je verder werkt.

  16. 5HQFUu6AmYN4OlAy
    • Verwijder de vier kruiskopschroeven die de beugel op de onderste schermkabel bevestigen:

    • Twee 1.2 mm lange schroeven

    • Twee 2.8 mm lange schroeven

    • Zorg dat je tijdens deze procedure goed bijhoudt welke schroeven waar vandaan komen, zodat je zeker weet dat je de juiste schroef op de juiste plek terugplaatst. Het plaatsen van een verkeerde schroef kan tot permanente schade leiden.

  17. DIQ3ZVFc1XcHUEaY
    DIQ3ZVFc1XcHUEaY
    ICtMmUpcMdqA3axd
    • Gebruik een pincet om de beugel van de onderste schermkabel te verwijderen.

  18. kadZDtevxOASDjj4
    kadZDtevxOASDjj4
    cTPyu5mJSQSuXbkU

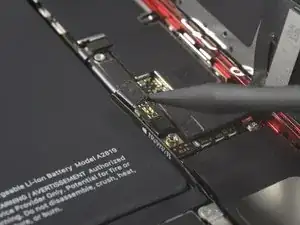

    • Gebruik de punt van je spudger om de batterijaansluiting los te koppelen: wrik de aansluiting in een rechte beweging uit het contact omhoog.

    I’d like to replace the battery while I’m here. How to !??

    Richard McGinley -

  19. vt1FtSsZUNXsVx2p
    vt1FtSsZUNXsVx2p
    yYecSXPv2aWnOdbx
    tITbAT1tChsuHJmk

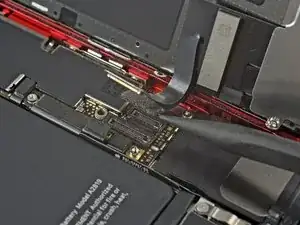

    • De digitizer- en schermkabels lopen over elkaar. Om schade aan de kabels te voorkomen koppel je eerst de bovenste kabel los, en probeer je ze nooit tegelijkertijd los te koppelen.

    • Gebruik de punt van je spudger om de onderste twee schermkabels los te koppelen: wrik beide aansluitingen in een rechte beweging uit hun contacten omhoog.

    • Om drukaansluitingen als deze weer aan te sluiten, breng je ze boven het contact aan en druk je eerst de ene en vervolgens de andere kant vast. Druk niet op het midden, want als de aansluiting niet op de juiste plek zit kan dit de pinnen verbuigen en tot permanente schade leiden.

  20. 4YS3lZFhlKE6BVAT
    • Gebruik een kruiskopschroevendraaier om de drie 1.2 mm lange schroeven, waarmee het plaatje op de voorste sensormodule is geplaatst, te verwijderen.

    3개 볼트 자석 드라이버에 안붙어요.

    경북의성 (경북의성) -

  21. EufAVl6SybJmXmB2
    EufAVl6SybJmXmB2
    DU5xdDZEyHDIEj3o

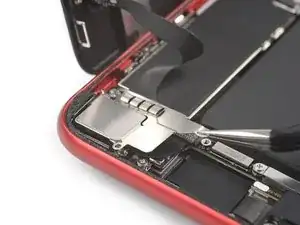

    • Gebruik een pincet om het plaatje op voorzichtige wijze van de voorste sensormodule af te tillen.

  22. 5qNVlyQAUtcEY1f2
    5qNVlyQAUtcEY1f2
    m2upMd2vsQhuyqWx

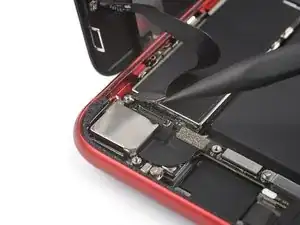

    • Gebruik de punt van je spudger om de voorste sensormodule los te koppelen: wrik de aansluiting in een rechte beweging uit het contact omhoog.

  23. eQJL2ptVADQiNBuA
    eQJL2ptVADQiNBuA
    r3PRyPkBMrFAOj5Z

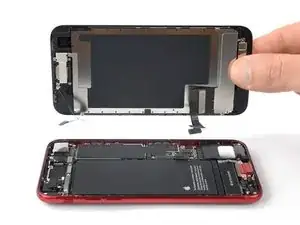

    • Verwijder de schermmodule.

  24. SgdkWKLfkVGkgeBW

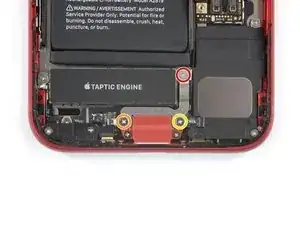

    • Verwijder de drie schroeven die het plaatje op de Lightning-aansluiting bevestigen:

    • Eén 1.2 mm lange Y000-schroef

    • Eén 2.7 mm lange kruiskopschroef

    • Eén 2.9 mm lange kruiskopschroef

  25. tTQdhIEESU5ZSu1u
    tTQdhIEESU5ZSu1u
    hs6nmCv2MJyqdXWp
    • Gebruik een pincet om het beschermplaatje dat over de Lightning-aansluiting is geplaatst te verwijderen.

  26. BJZdnn3BXwlWRIFM
    BJZdnn3BXwlWRIFM
    eU1JAENALNWPCQI1
    hZONNdIBpR5wmfPl

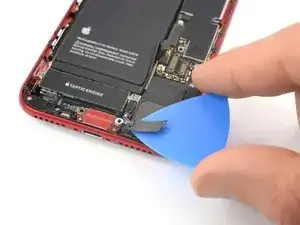

    • Schuif op voorzichtige wijze een openingsplectrum tussen de flexkabel van de antenne en de bovenkant van de speaker.

    • Dit deel van de flexkabel is met een lichte lijm op de speaker bevestigd. ALs je moeite hebt met het van de speaker scheiden van de kabel, kun je een iOpener of een föhn gebruiken om de lijm eronder wat te verzwakken. Dit vergemakkelijkt het veilig verwijderen van de flexkabel.

  27. l6fDKCQHqTrKmIZJ
    l6fDKCQHqTrKmIZJ
    sGXa6q5m3VR4wfYB
    • Gebruik de punt van je spudger om de wi-fi-diversiteitsantenne los te koppelen: wrik de aansluiting van de antenne in een rechte beweging uit het contact omhoog.

    • Het contact van deze aansluiting zit vrij losjes tussen de speaker en de trilmotor en dus is het lastig om de kabel los te koppelen. Om het loskoppelproces te vergemakkelijken kun je een openingsplectrum gebruiken om het contact op z'n plek te houden.

    • Het weer aansluiten van deze kabel kan lastig zijn. Maak het jezelf makkelijker door een pincet te gebruiken om de flexkabel vast te houden, zodat de aansluiting op een lijn komt te zitten met het contact. Druk de aansluiting vervolgens in een rechte beweging omlaag met het platte deel van je spudger tot deze vastklikt.

  28. m2kEnpSokusF64nJ
    m2kEnpSokusF64nJ
    dR6pSZDHGiMPhXgo
    • Gebruik de punt van je spudger om de wi-fi-diversiteitsantenne van het logic board los te koppelen: wrik de aansluiting in een rechte beweging uit het contact omhoog.

  29. fCeVWM3wCv2fCpD6
    fCeVWM3wCv2fCpD6
    GLQVhADNADckhNGp

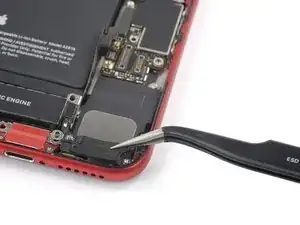

    • Gebruik een pincet om de wi-fi-diversiteitsantenne te verwijderen.

  30. OC6uLbpYmYy3hnYM
    • Verwijder de twee schroeven die de trilmotor bevestigen:

    • Eén 2.1 mm lange kruiskopschroef

    • Eén 2.1 mm lange standoff-schroef

    • Standoff-schroeven kun je het best verwijderen met een standoff-schroevendraaier of -bitje.

    • Als alternatief kun je ook een kleine platkopschroevendraaier gebruik, maar wees hierbij extra voorzichtig en voorkom dat je schroevendraaier uitschiet en onderdelen in het toestel beschadigt.

  31. YoTZWcplD2WHjErl
    YoTZWcplD2WHjErl
    FnypRbOXJFWTJjhk

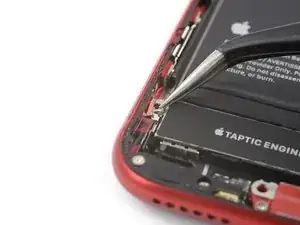

    • Gebruik een pincet om de aardingsbeugel aan de linkerzijde van de trilmotor te verwijderen.

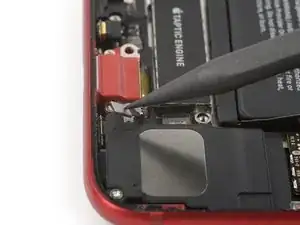

  32. H3GtiMuCDKUrVTKo
    H3GtiMuCDKUrVTKo
    dpvCdTpfYDRZyhHl

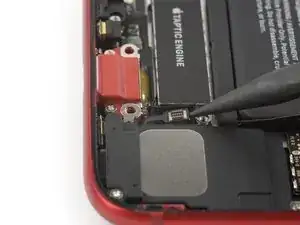

    • Gebruik de punt van je spudger om het contact van de antennekabelaansluiting omhoog en van de trilmotoraansluiting weg te wrikken.

  33. VSN6oFxncHHnnJUY
    VSN6oFxncHHnnJUY
    XJruHiPiHAEQJbFK

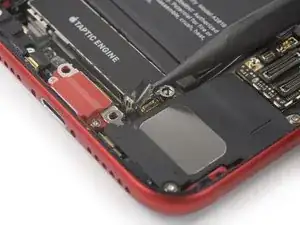

    • Gebruik de punt van je spudger om de trilmotor los te koppelen: wrik de aansluiting in een rechte beweging uit het contact omhoog.

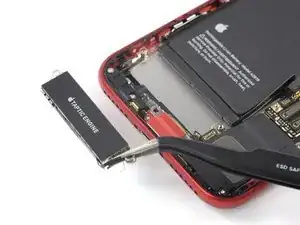

  34. KQNJhSGLUpVrWmX2
    KQNJhSGLUpVrWmX2
    s6eUyUulCE2uFuOC
    • Gebruik een pincet om de trilmotor op voorzichtige wijze te verwijderen.

    Note that the grounding connector on the Taptic Engine's left side goes under the fixed contact, you'll need to remember than when reassembling.

    Neal Sofge -

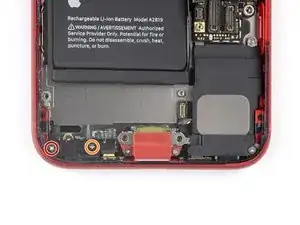

  35. pDKcRHrwUnGeLOUs
    • Verwijder de twee schroeven waarmee de barometrische ventilatieopening bevestigd is:

    • Eén 1.9 mm lange kruiskopschroef

    • Eén 1.7 mm lange kruiskopschroef

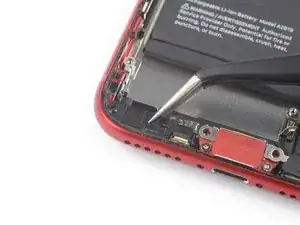

  36. GdXZH2kSyYvLvGvW
    GdXZH2kSyYvLvGvW
    Za4PNCJLhrZ1OwjT
    BjwdMfmAspLY3NRJ
    • Gebruik een pincet om de barometrische ventilatieopening uit het toestel te verwijderen.

    • De barometrische ventilatieopening is lichtjes aan de achterste behuizing bevestigd. Als je moeite hebt met het loskrijgen van de ventilatieopening kun je wat warmte gebruiken van je iOpener of een föhn om de lijm eronder te verzwakken. Dit maakt het makkelijker om de barometrische ventilatieopening op veilige wijze te verwijderen.

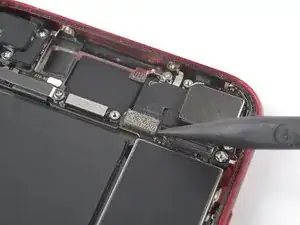

  37. Y5moI4jf1NXQKKNE
    Y5moI4jf1NXQKKNE
    62JCDpliSsYOj2Be
    • Gebruik de punt van een spudger om de achterste camera los te koppelen: wrik de aansluiting van de camera in een rechte beweging uit het contact omhoog.

  38. u1DdOKKeCP4nVHYN
    • Verwijder de twee schroeven die het plaatje op de naar achteren gerichte camera bevestigen:

    • Eén 3.0 mm lange standoff-schroef

    • Standoff-schroeven kun je het beste verwijderen met behulp van een standoff-schroevendraaier of -bitje.

    • Als je dat niet hebt, kun je ook gebruik maken van een kleine platkopschroevendraaier. Wees hierbij wel extra voorzichtig en voorkom dat je uitschiet en zo omliggende onderdelen beschadigt.

    • Eén 3.1 mm lange kruiskopschroef

  39. POtHIj6blbvaROOL
    POtHIj6blbvaROOL
    hvJwGJcWyjCEY5fX
    • Gebruik een pincet om het plaatje van de achterste camera te verwijderen.

  40. ZexPLJSWU2LXOb5C
    ZexPLJSWU2LXOb5C
    xFHAe5cFlFGxTxTI

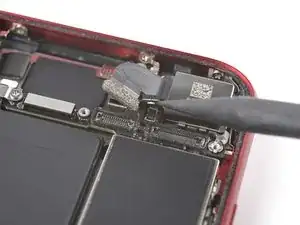

    • Gebruik de punt van je spudger om de flits los te koppelen: wrik de aansluiting in een rechte beweging uit het contact omhoog.

  41. yyccMrPSAWv4fXmE
    • Verwijder de twee schroeven die de bovenste kabelbeugel bevestigen:

    • Eén 2.8 mm lange kruiskopschroef

    • Eén 1.2 mm lange kruiskopschroef

  42. npOZHdyOU3D64Bi6
    npOZHdyOU3D64Bi6
    NdAW2KjUsHbjmArU

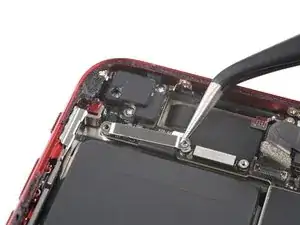

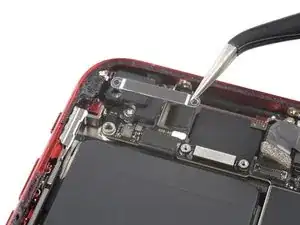

    • Gebruik een pincet om de bovenste kabelbeugel te verwijderen.

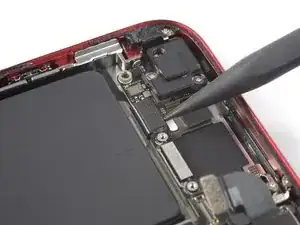

  43. YHLDCyAxaWMLaViM
    YHLDCyAxaWMLaViM

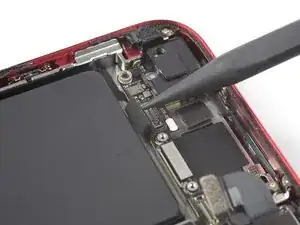

    UGmoEoNVqIaciXRg
    • Gebruik de punt van je spudger om de aansluiting van de bovenste flexkabel los te koppelen door deze in een rechte beweging uit het contact omhoog te wrikken.

  44. Iq5vdMqCciImVXel
    • Verwijder de drie 1.2 mm lange kruiskopschroeven die het onderdeel van de antenne linksbovenin de telefoon op z'n plek houden.

    • Probeer het antenneonderdeel nog niet te verwijderen, aangezien deze nog met een vierde schroef op z'n plek wordt gehouden.

  45. XQxEO3jY1XrjZsAF
    • Verwijder de 1.4 mm lange kruiskopschroef, waarmee het antenneonderdeel aan de bovenkant van de achterste behuizing is bevestigd.

  46. NgdcCSkwYWQ1cBs4
    NgdcCSkwYWQ1cBs4
    husrB3HompRuYPGC

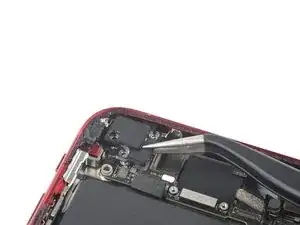

    • Gebruik een pincet om het antennedeel linksbovenin de telefoon te verwijderen.

  47. BUtw2VFF4136V3eS

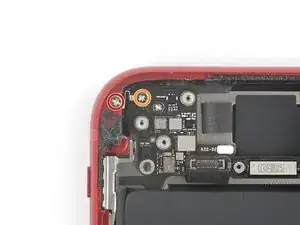

    • Verwijder de twee schroeven uit de aardingsbeugel die linksbovenin het toestel is geplaatst:

    • Eén 1.5 mm lange kruiskopschroef

    • Eén 1.2 mm lange kruiskopschroef

  48. NMFilBSgDHSH5IXc
    NMFilBSgDHSH5IXc
    jrQK1DseEISYQhKJ

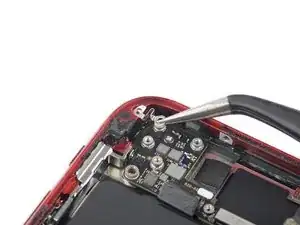

    • Gebruik een pincet om de aardingsbeugel, die linksbovenin het toestel is geplaatst, te verwijderen.

  49. MRsd6MWWUMgH3dMC
    • Verwijder de vier schroeven die het logic board op z'n plek houden:

    • Eén 1.7 mm lange kruiskopschroef

    • Eén gedeeltelijk met schroefdraad bedekte 1.7 mm lange kruiskopschroef

    • Deze schroef zit onder een schuimen beschermlaag die ter bescherming op de aansluiting van de achterste camera is geplaatst. Gebruik een pincet en duw voldoende schuim aan de kant om de schroef te kunnen verwijderen.

    • Eén 2.5 mm lange standoff-schroef

    • Eén 2.2 mm lange standoff-schroef

  50. nDEV3MPSSJfnXvWF
    nDEV3MPSSJfnXvWF
    GdPBgj1jjGG1Zc1v

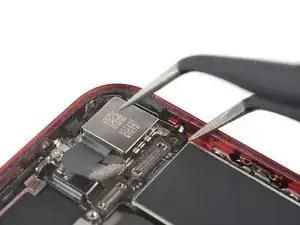

    • Gebruik een pincet om de aardingsbeugel van het logic board, rechtsbovenin de achterste behuizing, omhoog te tillen.

  51. f3n44VCZxoLAIDGi
    f3n44VCZxoLAIDGi
    quO2fvJTtcXP3xUH

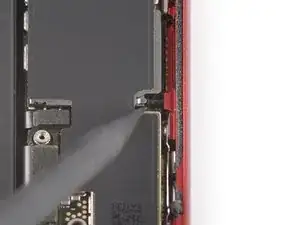

    • Gebruik de punt van je spudger om de pin van de simkaarthouder uit de weg van het logic board te duwen: duw de pin naar de rechterzijde van de achterste behuizing.

  52. 5rSNSJnu4YNugWCq
    5rSNSJnu4YNugWCq
    NmCUpEoUHyT44Whd
    JuCXAupaNEn5FAXn

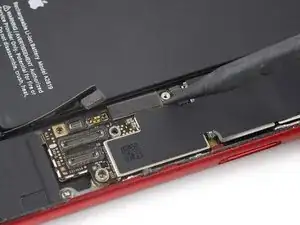

    • Gebruik de punt van je spudger om de kabel van de Lightning-poort los te koppelen: wrik de aansluiting in een rechte beweging uit het contact omhoog.

    • Gebruik de punt van je spudger om de kabel van de draadloze oplaadspoel los te koppelen: wrik de aansluiting in een rechte beweging uit het contact omhoog.

  53. qFIclOcVyZlKUyhO
    qFIclOcVyZlKUyhO
    R6skuXv5HwwTEjhG
    • Gebruik het platte einde van je spudger om de kant van het logic board waar de batterijaansluiting zich bevindt voorzichtig omhoog te wrikken.

    • Ga voorzichtig te werk en voorkom dat je kabels mee omhoog wrikt in deze stap. Als je op enige weerstand stuit, check je of alle kabels, aansluitingen en onderdelen uit de weg van het logic board zijn gehaald.

  54. gUH5vRPtAi2jZYJE
    gUH5vRPtAi2jZYJE
    Lw6utUQWMZIGiXQB
    c5VCxdWgWh6yBcpj

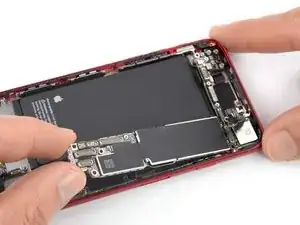

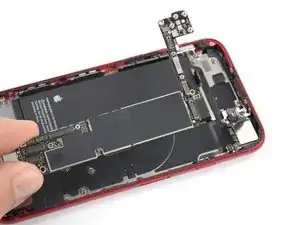

    • Pak het logic board aan de zijkanten vast en til deze vanaf de batterijaansluiting omhoog en verwijder het.

    • Zorg dat geen van de omliggende kabels verstrikt raakt bij het verwijderen van het logic board.

  55. YBZFUqCADeqUTBJX
    • Verwijder de twee schroeven die de luidspreker bevestigen:

    • Eén 1.4 mm lange kruiskopschroef

    • Eén 2.1 mm lange kruiskopschroef

  56. obOcYd3OBTGhWKe1
    obOcYd3OBTGhWKe1
    lYRZWKxXa3ss2OvW
    saI4oRqTZGM52nw3
    • Gebruik een pincet om de luidspreker te verwijderen.

  57. YHfHEm2UVlc1xqtG
    YHfHEm2UVlc1xqtG
    1bfCACqP5V6DFSTy

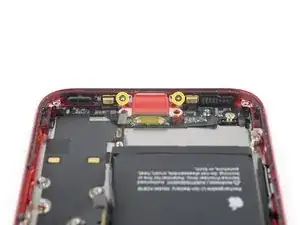

    • Verwijder de vijf schroeven die de Lightning-poortmodule aan de achterste behuizing bevestigen:

    • Eén 1.3 mm lange kruiskopschroef

    • Twee 2.3 mm lange kruiskopschroeven

    • Twee 1.4 mm lange kruiskopschroeven

  58. YcZEAXEKlPtHtcma
    YcZEAXEKlPtHtcma
    clbcAUr6Ugrje21P
    CCuLDuoI4XuObYCo

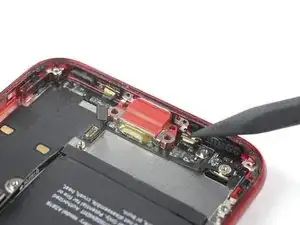

    • Gebruik de punt van je spudger om de twee microfoons aan de linker- en rechterzijde van de Lightning-aansluiting te scheiden van de lijm die ze in de behuizing bevestigt.

    • Probeer de microfoons nog niet volledig te verwijderen; maak ze enkel los van de lijm eronder.

  59. 5WEHBfYBToRu4BwJ
    • Leg een verwarmde iOpener op de onderkant van de achterste behuizing om de lijm onder de oplaadpoort te verzwakken. Leg je iOpener op het toestel zoals in de afbeelding wordt getoond.

  60. qGSML2FPWIAT1NXs
    qGSML2FPWIAT1NXs
    o3DCrauS6lSLDTKn
    gM4aUJeIa2FIKGwk

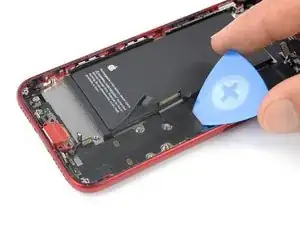

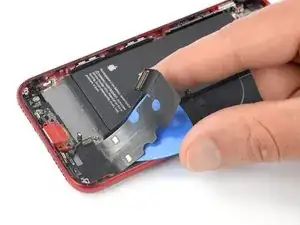

    • Schuif een openingsplectrum onder het bovenste deel van de flexkabel van de Lightning-poortmodule en begin met het scheiden van de kabel en de achterste behuizing.

    • Een deel van de draadloze oplaadspoel ligt direct onder dit deel van de flexkabel van de Lightning-poortmodule. Als je niet voorzichtig genoeg wrikt, kun je dus de spoel beschadigen.

    • Indien nodig kun je een föhn of een iOpener gebruiken om het gebied achter de flexkabel van Lightning-poortmodule meerdere keren te verwarmen om de lijm onder de kabel te verzwakken.

    • Ga verder met het van de behuizing scheiden van het bovenste deel van de flexkabel, en wees hierbij voorzichtig en voorkom dat je geen andere omliggende onderdelen beschadigt.

    • Zorg dat je de batterijaansluiting in deze stap uit de weg houdt om te voorkomen dat je deze per ongeluk beschadigt.

    • Wees ook voorzichtig dat je de batterij zelf niet beschadigt. Een doorboorde of anderszins beschadigde batterij kan gevaarlijke chemicaliën lekker en/of zelfs in brand vliegen.

    • Stop met het schuiven van je plectrum zodra deze het onderste deel van de batterij bereikt.

  61. JRLi6uDNESQPOA2X
    JRLi6uDNESQPOA2X
    2A2RLX2cCs52wZOI
    rbc2gtfMCTWAEBtH

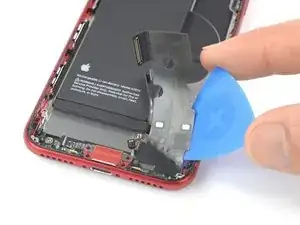

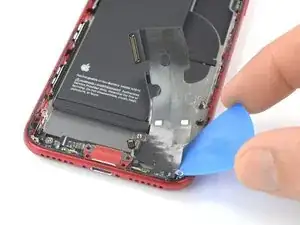

    • Schuif je plectrum, beginnend in de benedenhoek van de telefoon, onder de kabel en richting de Lightning-aansluiting.

    • Stop met schuiven zodra je de Lightning-aansluiting bereikt.

  62. rSN1fFWw1yG54HuY
    rSN1fFWw1yG54HuY
    LKwEuiDXZi5C2B61
    • Trek de Lightning-aansluiting rustig uit de inkeping in de achterste behuizing.

    • Probeer de Lightning-aansluiting nog niet volledig te verwijderen, aangezien deze nog steeds met de achterste behuizing verbonden is.

  63. C6Qeg2VBXLjMPC62
    C6Qeg2VBXLjMPC62
    ffJAREIv6CwZoq2K

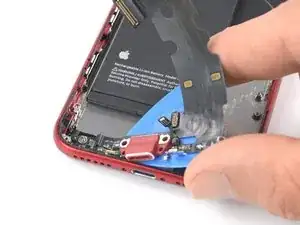

    • Schuif een openingsplectrum onder de Lightning-aansluiting om de module verder van de achterste behuizing te scheiden.

    • Ga verder met schuiven tot de module niet langer aan de onderkant van de achterste behuizing vast zit.

    • Probeer de module nog niet volledig te verwijderen, aangezien deze nog steeds met een kleine stukje aan de linkerzijde van de achterste behuizing bevestigd is.

  64. yLBFdSWXuoFFYMdG
    yLBFdSWXuoFFYMdG
    MtBoe4BDMdbW2liF

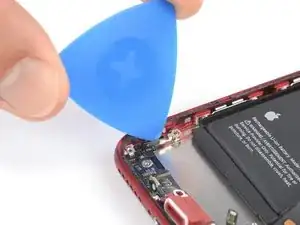

    • Schuif een openingsplectrum tussen de linkerzijde van de achterste behuizing en het nog vastzittende deel van de Lightning-module.

  65. ojNObrqLEsRUxQNe
    ojNObrqLEsRUxQNe
    ieGSLKxBZiSGqrDq
    LNWYDSbEJD2jdfFN

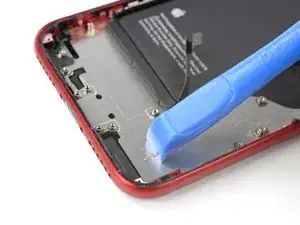

    • Verwijder de Lightning-poortmodule.

    • Voordat je de nieuwe Lightning-poortmodule installeert:

    • Verwijder je alle lijmresten uit de behuizing en maak je de voorheen gelijmde gebieden schoon met wat isopropyl alcohol en een pluisvrije doek.

    • Zorg dat je de nieuwe module, voordat je de beschermfolie ervan af haalt, op de juist manier geplaatst is: zorg dat het gat in de flexkabel over de schroefpin heen valt. Als de kabel niet goed is geplaatst, zul je de module niet met het logic board kunnen verbinden.

  66. RSbxUZ1fAxkOMKLx
    RSbxUZ1fAxkOMKLx
    hnuJVUW63wJwkshR
    dFA3xDbQWHMVicBV
    • Er bevindt zich een rubberen pakking aan de onderkant van de Lightning-aansluiting die je iPhone beschermt tegen water en stof. Zorg dus dat je, als je een nieuwe Lightning-aansluiting installeert, je oude pakking verwijdert en overplaatst naar je nieuwe Lightning-poort.

    • De kleine pakkingen aan de onderkant van de microfoons beschermen je iPhone ook tegen water- en stofintrusie. Voor de beste bescherming vervang je deze twee pakkingen voordat je je nieuwe Lightning-poortmodule installeert.

    • Check of je nieuwe onderdeel met een kabel voor de antenneomvormer wordt geleverd. Als deze ontbreekt, gebruik je de punt van je spudger om de kabel van je oude Lightning-module los te wrikken en naar je nieuwe module over te zetten.

    If transferring the antenna converter cable, check it fits the new board before re-assembling.

    robato -

Conclusie

Zet je toestel, indien mogelijk, aan en test alle functies voordat je de nieuwe kleefstrips bevestigt en je je toestel definitief sluit.

Vergelijk je nieuwe onderdeel met het origineel om te zien of je nog meer onderdelen mee over moet zetten. Dubbel-check ook of je beschermfolie moet verwijderen alvorens je je nieuwe onderdeel kunt plaatsen.

Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.

Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.

Ging je reparatie niet geheel volgens plan? Bezoek dan onze algemene probleemoplossingspagina of stel je vraag op ons antwoordenforum voor hulp bij het oplossen van je probleem.

Dominik Schnabelrauch

Lid sinds: 23/11/16

236585 Reputatie

2 commentaren

After doing this my loudspeaker has static. Anyone else experience this?

yzcheema11 -

Brilliant guide, thank you. I found the donor antenna converter cable in the last step (67) to be really difficult to handle. It came loose between connecting the taptic engine (step 35) and wifi diversity antenna (step 28), because I had to put the taptic engine connector under the antenna converter cable, so this twisting motion probably lifted it out of the co-ax(?) connector. Had to undo logic board and remove WIFI diversity antenna + loudspeaker to fix it.

I would suggest re-fit in this order: lightning connector assembly (step 66), taptic engine (step 35), connect donor antenna converter cable to lightning connector assembly and sit it on top of the taptic engine connector (not really shown in the current guide, but around step 28), loudspeaker (step 57), WI-Fi diversity antenna (step 30) - this then secures the Wi-Fi bits but can easily be reversed should it become dislodged; then continue with remaining steps from logic board (step 55) onwards.

In the end, re-assembled successful and very useful guide.

robato -
