iPhone X Vervanging van de batterij

Geschreven door: Jeff Suovanen

Reacties: 192

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

1 - 2 uren

Inleiding

iPhone-batterijen slijten door gebruik—over de tijd verliezen ze hun laadcapaciteit. iPhone batterijen behouden tot 80% van hun capaciteit tot 500 oplaadcycli, wat ongeveer 18-24 maanden duurt bij de meeste gebruikers. Als de chemie van je batterij verslechtert, kan het zijn dat je iPhone ook een stuk trager wordt. Gebruik deze handleiding om je batterij te vervangen en je iPhone weer optimaal te laten presteren.

Neem de juist voorzorgsmaatregelen als je batterij gezwollen is.

Deze handleiding toont je hoe je het scherm, de onderste speaker en de trilmotor volledig loskoppelt en verwijdert om zo toegang te krijgen tot de kleefstrips van de batterij.

Kalibreer, voor een optimale performance, je nieuw geplaatste batterij: laad deze op tot 100% en blijf deze opladen voor minstens twee uur langer. Gebruik je telefoon vervolgens totdat de batterij volledig leeg is en je telefoon daarom uitvalt. Laad je telefoon, tot slot, weer helemaal op naar 100%.

Gereedschap

Onderdelen

Stap 1

Ontlaad je batterij, voordat je begint, tot onder de 25%. Een geladen lithium-ion batterij kan in brand vliegen en/of exploderen als deze per ongeluk wordt doorboord.
Schakel je iPhone uit voordat je begint met het uit elkaar halen van je telefoon.
Verwijder de twee 6.9 mm lange pentalobe schroeven aan de onderkant van de iPhone.
Als de schroeven zijn beschadigd, vervang je de schroeven.
Het openen van het scherm van de iPhone zal de waterdichte sluiting van de telefoon aantasten. Zorg dat je vervangende sluitingen klaar hebt liggen voordat je verdergaat of zorg ervoor dat je telefoon niet wordt blootgesteld aan water als je ervoor kiest de sluitingen niet te vervangen.

There are 6.81mm long screws!

Daniel - 25/06/20

One of the pentalobe screws is stripped :( - suggestions for how to get it out?

cgtyoder - 09/07/20

same situation here

kaunomarcius - 11/07/20

Same issue for me too, how do I get the stripped screw out?

patronics - 11/08/20

Update: I was able to get the “stripped” screw out using another Pentalobe-2 screwdriver bit from another company. It seems it wasn’t the screw, but the screw driver that was actually stripped. Hence why the other screwdriver kit I got came with 3 of this bit, I suppose.

patronics - 12/08/20

I ended up going to a jewelry store, and they drilled down into the screw, with of course an incredibly tiny bit. That allowed me to insert the P2 driver, and I was able to unscrew it at that point. Good luck!

cgtyoder - 24/08/20

Same issue with the stripping. The tip of the iFixit P2 head in my $70 kit just ground off on the first screw and that was that. Not much you can do.

Kyle Harris - 29/12/20

yes correct the same happened to me, the screws were perfect shaped never been open and as soon as i used the P2 it stripped the screws, seems like the P2 is slightly smaller but Dremel kit with a very small drill bits and precise knife tool is the way to go.

Dulce Vidal - 14/04/21

This step in automatically followed through, without any thought. Why remove these screws? Can anybody explain? The Screen is detachable all the same, with them well screwed in…

Uri -

These screws attach to a plate that’s part of the screen half of the phone. If you succeed in detaching the screen without removing those, it would seem reasonable that you will have damaged that plate or its ability to keep the two halves together.

Dan Long -

@Dan Long is right

Uri -

Clean out the pentalobe screw heads first so the tool goes all the way in. A small sewing needle works well to loosen any build up and then press some putty/chewing gum into the screw head and pull away quickly for a final clean out.

William Olstad -

The this kit should include screws because you’re going to strip them. Can’t even get past step one. Did anybody figure this out

justin -

Never opened my phone ever, when I went to look at the first step.. I noticed one of my screws was stripped. I thought it was impossible, but I removed the non stripped one, then once I got to the stripped one.. I learned my assumptions were correct. I bought this one straight from the apple site years ago ahaha Any tips to remove the stripped screw?

Clarence Williams -

William Olstad's tip about cleaning the screws with a needle and a bit of poster putty worked well for me. There was a lot of crud in there! The opening is shallow, so it's easy to see how the screwdriver wouldn't catch with even a bit of grit in the way, No problem getting the pentalobe screws out with the ifixit screwdriver.

punkinann -

If all else fails, very carefully cut a slot across the head of the screw with a Dremel tool using a diamond bit that dentist will gladly give you - I ask my dentist for used bits; and chuck them in a drill bit chuck designed for Dremel. The slot allows you to use a tiny, straight blade screwdriver. You can reuse the screw or replace it with a new pentalobe screw.

Dan Smith -

Stap 2

Je kunt de onderdelen in je telefoon gemakkelijk beschadigen met het te diep inbrengen van je openingsplectrum. Volg deze stap om je plectrum te markeren en schade aan je toestel te voorkomen.
Plaats op 3 mm van de punt van je plectrum een markering met een stift.
Je kunt op iedere punt voor een andere markering kiezen.
Als alternatief kun je ook een munt als markering gebruiken in plaats van een stift. Plak hierbij de munt op de plectrum zodat de munt tegen je telefoon aandrukt zodra deze een bepaalde diepte bereikt.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

@leifdewolf I wouldn't skip it for a first repair.

Gabriel-Science -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Will the phone still work if the sensor assembly on the back of the screen is damaged?

Mutshidzi Rambau -

I don't have a pick, but how much better are these picks than an old credit card for opening an iPhone 13 mini?

mike eng -

The pick in my iFixIt kit was packed with the battery, not with the rest of the toolkit.

Tony Houlihan -

Stap 3

Als het scherm van je iPhone gebarsten is, kun je wat tape over de barsten plakken om te voorkomen dat het scherm verder beschadigd raakt tijdens dit proces. Zo verklein je ook het risico op fysieke schade.
Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.
We raden je ten sterkste aan om tijdens deze stap een veiligheidsbril te dragen zodat je je ogen beschermt tegen eventueel loskomende glasscherven.
Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.
Als alternatief kun je er ook voor kiezen om de zuignap met secondelijm op het scherm vast te plakken.

Stap 4

De volgende twee stappen introduceren de Anti-Klem, een handige tool die we aanraden aan iedereen die regelmatig reparaties uitvoert. Als je de Anti-Klem niet gebruikt, sla dan de volgende drie stappen over voor een alternatieve methode.
Voor uitgebreider instructies voor het gebruik van de Anti-Klem, lees je deze handleiding door.
Trek de blauwe hendel naar achteren zodat de anti-klem vrij kan bewegen. (Op deze manier deactiveer je de openingsstand van de anti-klem.)
Schuif de armen over de linker- of rechterzijde van je iPhone.
Plaats de zuignappen dichtbij de onderkant van de telefoon—één op de voorkant en één aan de achterkant.
Druk beide zuignappen aan, om zuigkracht uit te oefenen op de gewenste plek.
Als het oppervlak waarop de zuignappen zich moeten vastzuigen te glad is, kun je wat tape gebruiken voor meer grip.

Stap 5

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.
Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.
Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Stap 6

Verwarm een iOpener en plaats deze tussen de armen van de anti-klem op je telefoon.
Je kunt ook een föhn, heteluchtpistool, of een kookplaat gebruiken, maar wees bij het gebruik hiervan extra voorzichtig. Te veel warmte kan tot warmteschade leiden. Vooral het scherm en de batterij zijn hier erg vatbaar voor.
Vouw de iOpener zodat deze op de onderkant van de iPhone komt te liggen.
Geef de lijm een minuutje de tijd om los te komen zodat de anti-klem een opening kan creëren.
Steek een plectrum in de opening onder het scherm en de plastic rand, en niet onder het scherm zelf.
Als de anti-klem er niet in slaagt een opening te creëren die groot genoeg is voor je plectrum gebruik je meer warmte en draai je het blauwe handvat een kwartslag met de klok mee.
Draai het handvat nooit verder dan een kwartslag per keer en wacht een minuut voordat je de anti-klem weer besluit aan te draaien. Laat de anti-klem het werk voor je doen.
Sla de volgende drie stappen over.

DO NOT separate the glass from the plastic bumper or rim around it. These instructions don't clarify that the pick has to be inserted between the plastic rim and the metal body. It is likely that the glass will lift slightly off the plastic surround before the plastic will lift out of the metal body. I had success sliding a card or pick back and forth along the bottom edge of the plastic rim while pulling on the suction cup. Eventually there was a space large enough for the pick to go under the plastic rim.

Anessa -

Thanks for pointing this out! I'll revise this step to clarify this point.

Arthur Shi -

Stap 7

Het verwarmen van de onderkant van de iPhone helpt de lijm, die het scherm op z'n plek houdt, te verzachten, wat het makkelijker maakt om de telefoon te openen.
Gebruik een föhn of een warmtepistool, of prepareer een iOpener en leg deze op de onderkant van de iPhone gedurende ongeveer een minuut om zo de lijm die eronder zit te verzachten.

General tip regarding heating necessary to remove adhesive:

consider using a heated tip of a small screwdriver or metal spudger (not the one made of plastic, provided in kit), rather than to heat the device itself.

Uri - 17/12/19

You then need to be careful about the temp of the tool which if hot enough can melt plastic components or harm them. Keeping the heat source (heat gun) far enough away from the object that you’ll eventually melt the glue but would be much harder to melt components. I try to keep 4” or 5” gap between the source & object

Sandman619 - 07/01/20

Thanks for the info. Could a air convector do the job

dominique.br -

When opening a device that has previously been worked on, and on which the adhesive might not have been replaced, be extremely carful when opening the phone. It will open much more easily than expected. If you’re not careful you might rip a cable.

jonpol -

Is this tool required or can I just use the Anti-Clamp by itself.

Mikail -

If you have a 3d printer, heat the bed to 80c and put the phone screen side down on it for 30 secs

philip.joseph123 - 28/04/23

thaks for this advise, I was looking for this as I dont have a heat gun haha, nice hack

Andres Chaparro -

Stap 8

Als je een enkele zuignap met handvat gebruikt, druk deze dan vast aan de onderkant van de telefoon, maar vermijd het bolle deel van het glas.

If you were using some form of screen protector, it may come off first as soon as you pull on the suction cup. Do not be alarmed. That is normal behavior.

Alain-Daniel Wa-Baguma - 21/06/20

3m VSB double stick tape will stick to the screen when the suction cups fail (see my comment on step 1)

Tawan Khamapirad - 15/12/20

Stap 9

Trek de zuignap omhoog met een stevige, constante kracht om zo een kleine opening tussen het voorste paneel en de achterste behuizing te creëren.
Steek een openingsplectrum in de opening onder de plastic rand van het scherm, niet onder het scherm.
De waterdichte lijm die het scherm op z'n plek houdt is erg sterk; het creëren van de opening kan dus heel wat kracht vereisen. Als je moeite hebt met het openen van de telefoon, dien dan meer warmte toe en wiebel het scherm op en neer om de lijm te verzachten totdat de opening groot genoeg is voor je tool.

In addition to safety goggles, I would recommend you also wear good gloves to avoid getting cut with the glass as you try to pry it open.

Alain-Daniel Wa-Baguma - 21/06/20

The top about applying more heat and gently rocking the screen up and down to weaken the adhesive did the trick for me. Thank you!

Monil Shah -

There needs to be more clarity on where to shove the opening pick into. There is actually two openings that the pry tool can be forced into: one below the black plastic bezel, and one above the black plastic bezel. When I heated my screen with a warming pad and pulled up the suction cup, it actually pried apart above the black plastic bezel which removed the touch screen from the display panel. With this being the first newer iPhone I'd opened since the 3GS, I didn't realize that I was opening the wrong opening as the directions only mentioned one opening and did not warn of this. I was pretty disappointed in the lack of mentioning this, as I was taking my time and following it to the tee. As a result, it destroyed my original iPhone screen.

Caleb Davison -

DO NOT separate the glass from the plastic bumper or rim around it. As someone else noted, these instructions don't clarify that the pick has to be inserted between the plastic rim and the metal body of the phone. When pulling upwards with the suction cup, it is likely that the glass will lift slightly off the plastic surround before the plastic will lift out of the metal body. I had success sliding a card or pick back and forth along the bottom edge of the plastic rim while pulling on the suction cup. Eventually there was a space large enough for the pick to go under the plastic rim.

Anessa -

Thank you for pointing this out! I've updated the step to reflect this.

Arthur Shi -

The suction cup doesn't work at all... The minimum force I apply to lift it up, it comes off completely. This is very frustrating!!!

Mario Silva -

Stap 10

Schuif je openingsplectrum langs de linker onderhoek en via de linkerzijde van de iPhone naar boven. Snijd daarbij alle lijm door die het scherm aan het frame bevestigt.
Steek je plectrum niet dieper dan 3 mm in de opening. Zo voorkom je schade aan de onderdelen in de iPhone.

Stap 11

Er loopt een aantal makkelijk te beschadigen kabels langs de rechterkant van de iPhone. Steek je plectrum daar niet in de opening om te voorkomen dat je je toestel beschadigt.

Wouldn’t it be better to put this part BEFORE the step where you have to pry open the phone?

Jan D. Höllwarth -

Stap 12

Steek je openingsplectrum opnieuw in de onderkant van de telefoon en schuif deze nu langs de rechter onderhoek en via de rechterzijkant omhoog om de lijm daar door te snijden.
Steek je plectrum ook hier niet dieper dan 3 mm in de opening om te voorkomen dat je de schermkabels beschadigt.

If you have flat feeler gauges (for adjusting engine valve tappet clearance, ignition points … old school) the .003” thick gauge goes right in. Work your way up in thickness until you can get the pic or supplied pry tool in. Don’t insert metal feeler gauge in too far, just enough to hold crack open. I didn’t need to use the suction cup. I used a hot/cold gel pack heated in microwave to heat edges to soften glue a bit. Made sure it wasn’t so hot I couldn’t stand it on my skin.

William Olstad - 16/01/22

Stap 13

De bovenkant van het scherm is bevestigd met zowel lijm als klemmen.
Schuif je openingsplectrum langs de bovenste hoek van het scherm, terwijl je het scherm voorzichtig naar beneden loopt of trekt, in de richting van de Lightning-poort.
Als je te veel kracht gebruikt, zullen de klemmen breken. Wees voorzichtig en heb geduld.
Steek je plectrum ook hier niet dieper dan 3 mm in de opening om te voorkomen dat je de voorste sensormodule beschadigt.
Schuif je plectrum naar de tegenoverliggende bovenste hoek en snijd alle lijm daartussen door.

These are the best instructions I’ve ever read for anything.! Thank you!

Peter Andrew - 23/05/18

Stap 14

Trek aan het kleine uiteinde van de zuignap om deze van het scherm te verwijderen.

Stap 15

Open de iPhone door het scherm van links naar rechts open te klappen, alsof je de achterkant van een boek opent.
Probeer het scherm nog niet volledig los te krijgen, aangezien deze nog steeds aan het logic board van de iPhone verbonden is met een aantal kwetsbare lintkabels.
Zorg dat je, zoals je op de foto kunt zien, het frame inclusief het scherm uit het toestel haalt en voorkom dat het frame in de telefoon blijft hangen.
Laat het scherm op een object leunen, zodat je niet te veel spanning op de kabels zet en je nog steeds aan de telefoon kunt werken.
Tijdens de hermontage breng je het scherm in positie, op één lijn met de klemmen aan de bovenkant, en druk je de bovenkant van het scherm voorzichtig in de klemmen voordat je de rest van het scherm vastklikt. Als het scherm niet goed vastklikt, controleer je de klemmen om zeker te weten dat ze niet gebogen zijn.

My phone came apart in a different way and looks not right the little box at the top of the display as actually bolted to the top of the frame body I think something went really wrong when I opened it.

Mike Kostersitz - 08/06/20

It opens like a book but be careful not to open it all the way — only as far as shown in the photo. Otherwise it will strain the thin cable that connects the sensor module and then no more FaceID for you (or, as it turns out me). This could have been made more explicit in the instructions.

Richard Tucker - 28/11/20

It opens like a book but be careful not to open it all the way … the small stainless steel tabs that hold the screen around the metal frame, that are on the bend place (right side of the phone)… are tend to bend, you can straighten them back to 90 deg. but the plastic base that they are on? very fragile- watch out not to break the plastic bezel … it may come apart of the glass.

dabur872 - 27/04/21

Advice for re-assembly: Before closing up the phone with the seal, check if phone is powering up again and speaker, mic and sensors are still working. If done this check even before installing the board connector bracket in Step 13.

Alexander Nowak -

Stap 16

Verwijder de vijf Y000 schroeven die het beschermpaneel op het logic board bevestigen, met de volgende lengtes:
Drie 1.1 mm schroeven
Eén 3.1 mm schroef
Eén 3.7 mm schroef
Zorg dat je, tijdens deze reparatie, bijhoudt welke schroef waarvandaan komt, zodat je deze op de juiste plek weer terug kan schroeven. Zo voorkom je schade aan je iPhone.

One thing I found helpful for replacing the screws was to use only the 000screwdriver tip, without the handle. This way, the tip isn’t magnetized and the screw doesn’t tend to ‘roll’ off the screwdriver tip (the screw has almost no mass, so the head (largest surface) is pulled around to the side of the screwdriver tip when magnetized).

Rich May 23, 2020

ungodly - 23/05/20

My 3.1mm screw had a stripped head, could not remove it. (Factory defect, this iPhone was never opened)

So I had to give up removing the display assembly, and jumped directly to battery replacement, Step 20.

That was tricky as I had to keep the display at 90º with a risk of breaking display connectors, but hopefully the replacement went well.

I would not recommend to do this but to follow the guide, but, in case someone encounters a similar issue, that could help!

vingu - 15/01/21

My 1.1mm screw had a stripped head. Used a 3mm steel drill to cut the head off (just 1 mm deep haha) so i could remove the bracket.

Renout - 07/03/21

Be careful on reassembly. Keep the screen supported and not moving. I had difficulty getting the screws in and ended up ruining the screen connectivity at the back of the screen where the ribbon cables go in near the center. I was trying to hand hold the screen and it ended up moving around too much.

SETH GREEN -

To keep track of the screws, I copy the photos showing their places, then arrange these photos on document in Pages, print it. Next I apply two sided sticky tape (the roll-on type). So all screws have their corresponding places …

Max Glanzmann -

不要将螺丝拧得太紧，因为这样会损伤主板导致各种奇奇怪怪的问题，比如屏幕不显示（显示黑色）但是触摸可以用等等，务必按照螺丝原来的顺序安装回去，我的iPhoneX就因为没有正确安装导致主板损坏，而iPhoneX是双层主板，这无疑增加了它的维修成本与费用

bingshan888888 -

Stap 17

Verwijder het paneel.
Het kan zijn dat het paneel ietwat vastzit. Til het voorzichtig, maar wel met wat kracht, omhoog om het los te maken.
Tijdens de hermontage is dit een goed moment om je iPhone weer aan te zetten om alle functies te testen voordat je de telefoon weer helemaal sluit. Vergeet je telefoon niet weer uit te schakelen als je verdergaat met de reparatie.

I tested it, then proceeded to close up the device without the bracket. Do I need to reopen and install? All connections are good?

monastra7 - 12/08/20

The bracket helps those many connectors underneath maintain good contact. Probably in the short term nothing bad will happen, but I’d hang onto the bracket and reinstall it when convenient.

Jeff Suovanen - 15/08/20

Agree with Jeff

cgtyoder - 19/09/20

I tested all imaginable functionality on the new OLED screen. Taptics are fine. Then, I noticed that the battery wasn't charging. Any ideas as to what could have gone wrong?

Monica -

for me, the replacement battery was completely dead, small panic when the power-on button was pressed, but quickly realised that this was the situation, and now watching the phone take a power cycle.

James Stanbridge -

Before clicking the screen assembly back, I tried to test the iPhone by pushing the start button, but nothing happened. After taking off the bracket, reseating the plugs I tried again - nothing happened! Then I plugged in the charging cable connected with the iMac, and it started immediately. So if the phone does not start using the startup button, it might just be a glitch when reconnecting the battery.

Max Glanzmann -

Stap 18

Gebruik de punt van een spudger of een schone vingernagel om de batterijaansluiting uit het contact op het logic board omhoog te duwen.
Zorg dat je de zwarte, siliconen afdichtingen rondom deze en andere aansluitingen niet beschadigt. Deze afdichtingen zorgen voor extra bescherming tegen water en stof.
Zorg dat je de aansluiting wegbuigt van het logic board om zo te voorkomen dat deze tijdens de reparatie per ongeluk contact maakt met het contact en zo de telefoon mogelijk aanzet.

cosa può succedere se non si disconnette la scheda logica'?

luca.valli - 12/10/20

note: be careful not to crush or puncture your battery at this step!! I gave mine a minor dent, which I hope wont be a problem.. but something to keep in mind for fxlks in the future!

Noal Balint - 19/10/20

Thanks, already did it)

Stephen Hedrick -

Stap 19

Gebruik de punt van een spudger of een vingernagel om de aansluiting van de sensormodule in het voorste paneel omhoog te duwen en te ontkoppelen.

Stap 20

Gebruik de punt van een spudger of een vingernagel om de aansluiting van de OLED-schermkabel los te koppelen.
Om drukaansluitingen zoals deze weer aan te sluiten, positioneer je deze totdat op z'n plek lijkt te zitten en duw je één kant van de aansluiting omlaag tot deze vastklikt, om vervolgens hetzelfde te doen aan de andere kant. Druk niet op het midden, want als de aansluiting verkeerd zit, zul je de pinnen buigen en zo schade veroorzaken.

Snap ‘em in like little Legos.

Ray Johnson - 20/11/20

Maybe the manual should flip step 17 and 18 (as the digitizer cable from 18, is in the way of the OLED cable of step 17) ?

Renout - 07/03/21

Stap 21

Gebruik de punt van een spudger om de aansluiting van de digitizerkabel uit het contact omhoog te duwen.
De inkeping waar deze aansluiting in zit, bemoeilijkt het opnieuw aansluiten van deze kabel. Neem je tijd en positioneer het met zorg, om het dan voorzichtig op z'n plek te drukken met het topje van je vinger—eerste de ene kant, dan de andere kant. Als het goed is, voel je het wanneer de aansluiting vastklikt.
Als er een deel van je scherm niet op aanraking reageert na de reparatie, ontkoppel je de batterij en sluit je deze aansluiting opnieuw aan. Zorg hierbij dat deze volledig op z'n plaats klikt en dat er geen stof of andere dingen in het contact zitten.

This was probably the hardest part other than trying to get the screen off with the crappy suction cups. I re-installed the bracket only the find out that the touch screen would not respond to touch. Had to remove the five screws, remove the bracket and reseat the recessed screen connector. Reseating the bracket took another 10+ minutes. I carefully used the angled forceps to grab the cable and align the connector being careful not to damage the cable.

Once you have the connector seated, I would reconnect the battery, power on the phone, and check the touch screen response before re-installing the bracket (step 13).

Tawan Khamapirad - 15/12/20

Yeah, this was probably the trickiest part of the reassembly. The power connector cable kept getting in the way so I moved it carefully but fully out of the way. Then it was a matter of fiddling around with it a bit and being careful not to force it on.

Jeffrey Hoy - 23/03/21

I was positive that I had messed something up, I had powered up the phone to test three different times and everything seemed find except there was no touch at all. On my fourth attempt, I carefully examined everything for dust and debris (blowing gently), and I did notice that a corner of the connector (more like part of the ribbon) was bent slightly, and I straightened it. I don't know if it was the ribbon or some tiny debris, but after reseating a fourth time, it worked.

Pol Llovet -

Very important part of the tutorial. Be careful and patience! In my case the screen and camera didn't respond after assemble, so I tried again to reconnect the connector like tutorial said and it worked well. Now my iPhone feel like a new one 💪🏼

Efrain Maestre -

Stap 22

De flexkabel van de sensormodule in het voorste paneel zit lichtjes vast op z'n plek.
Til de kabel voorzichtig omhoog totdat deze loskomt van de lijm eronder.

Do this sensor affect face id?

bonglkv - 14/12/19

It is part of the face id part so yes. This is the ear piece too so if the ribbon tears there is a chance the ear piece will stop working as well.

Stephen Patterson - 13/01/20

Be super careful handling this ribbon particularly. I did a battery install and, when I was done, I had a phone with a new battery and no Face ID. That’s a $300 Apple repair, and no 3rd party shop will touch it. I believe the ribbon lays vertically (i.e., perpendicular to the “floor” of the phone, against the side edge of the battery. During the re-install, I must have forced the ribbon into position after seating the connector, causing fatal flexing of the ribbon. (Don’t know this for sure, but I see another comment saying that this cable is part of Face ID.) Anyway, bottom line: BE CAREFUL REMOVING AND REINSTALLING THIS RIBBON!

Jonathan Pines - 31/05/20

My flex cable was more than lightly adhered in place. I needed to use a guitar pic or similar to help encourage adhesive to separate. I wouldn’t pull too hard like shown in pictures unless you had just the right grip on the ribbon cable so as to avoid damaging flex cable. See note above (5/31/20)

William Olstad - 16/01/22

Bizarre — it turns out my whole front panel sensor assembly came entire off of the front screen and is stuck to the logic board.

Karl Jarvis -

I also found the glue quite recluctant to release so I applied a second or two of heat using the wife's hair dryer which softened it and the cable lifted much easier then. Be careful not to apply too much heat though which could then impact other internal components.

LosBenitos -

Cho ít cồn 90° vào để mềm keo dễ tháo

huuhaukimngan -

my iphone x doesn't have a front panel sensor? in fact, it looks completely different than the picture???

Kenneth McLeod - 14/04/23

@kennethmcleod, most likely you've separated the screen frame from the screen itself. We see this most commonly when people neglect to remove the pentalobe screws next to the charging port. Usually the cure is to take out those screws, then repeat the screen removal process on the frame that's still attached to the phone.

Jerry Wheeler -

You don't need to disconnect the front sensor to change the screen. Just leave it connected and remove from the screen side.

Anthony Boshell -

I have damaged the front panel sensor assembly flex cable. Does it carry multiple channels of info or is it just one solid piece that can be soldered back together? If not, will the phone still work except Face ID?

Bodger Rabbit -

Stap 23

Verwijder de schermmodule.
Als je de waterdichte lijm bij de hoeken van het scherm wil vervangen tijdens de remontage, dan is dit het juiste moment om dat te doen.

I tried this and broke the cable can it still repair

Alexis Rodriguez - 13/03/21

At this point I would have found it easier to remove the glue from the edges than later on when I was reassembling it. I bought the kit that had the replacement glue in it.

Grant -

Excellent guide! Would love to have a link to moving the sensor assembly from the old display to the new here.

Nicole -

CAUTION:

Removing the Taptic Engine or Speaker in next step is optional and the guide continues as this was per se needed.

Unnecessary work and also If you remove the speaker you lose the adhesive gasket and this is not included in the scope of delivery of the "Battery replacement" offering.

So do not remove and avoid losing waterproofing.

Julian Gonzalez -

Just to confirm the face id is not affected when replacing the earpiece assembly? Am I correct

mubeen.2011@hotmail.co.uk -

Sorry for the late response, but you are NOT correct. Replacing the earpiece speaker assembly will result in the loss of Face ID functionality. That's the whole assembly, including the speaker, dot projector and flood illuminator. If you unsolder the speaker from the assembly, that can be replaced by itself without losing Face ID, but any other part will cause it to quit working.

Jerry Wheeler -

That cable on the left does not exist on my iphone x, wtf? The linked video does not user the exact tools of the kit and ends in the middle of the procedure. Consequently my phone did not work after the „repair“. Won‘t even close properly and the display is not working anymore. That‘s some money down the toilet. So everyone, who is not really good at repairing, think hard if you really wanna try. I have to buy a new phone now.

Heiner Seidl -

Stap 24

Zorg dat je de drie rijen met 'grounding pads' aan de onderkant van de iPhone niet aanraakt.
Verwijder de zeven schroeven die het paneel onder de trilmotor en de speaker bevestigen:
Twee Y000 1.9 mm schroeven
Eén Y000 1.2 mm schroef
Eén Y000 1.6 mm schroef
Eén Phillips 2.4 mm schroef
Eén Phillips 1.7 mm schroef
Eén Phillips 1.5 mm schroef

For battery replacement:

It is not necessary to remove Taptic Engine and speaker to replace a battery. Go straight to the step #33

Additional video: https://youtu.be/2GfBOlJEW10

Alexander - 28/05/20

I wish I seen this before I did all that! Thank you for that information. Next time I do something like this. I'm gonna pay more attention to the comments.

Eric Marino - 11/11/20

Removing the Taptic Engine and speaker greatly improves your chances of getting the battery adhesive strips out intact. If those break, you’ll have a much tougher time.

Jeff Suovanen - 27/01/21

Boy, I tried to skip removing these items but was unable to get the glue strips out with them in place, not much to grab and tabs were kind of stuck to a seam in the battery, and hard to tell the difference between the seam and the strip tabs. For me I had to remove these items to get this done.

marshallburchard -

I stopped removing things after getting the display side off. There were 3 screws stripped on the speaker cover which wouldn't come out so I punted. Just pried the battery out with a smudger tool and some patience, starting at the top and working towards the bottom. New battery is in and working fine.

Andy Price - 14/12/20

The 2.4mm screw identified as “green” needs a Y000 screwdriver

seb6po - 14/12/20

Thanks for not removing the following steps. this made me break the connector for the bottom speakers >:(

Andrew Romano - 26/01/21

The color codes are missing from my display — only on this step.

nat2 - 31/01/21

The screws color and quantities in list don’t match the schematic ! I wish i had a magnetic screw mat before starting, because not only i removed the Taptic Engine and speaker unnecessarily, but i also lost a screw ?

fb.mailing.lists -

For first timer, dont think its possible to skip these steps and remove battery. It’s hard to remove the glue

Wex -

Does anyone know the purpose of this bracket "with grounding pads"? What would be the possible side effects if it was damaged or not connected properly during reassembly?

Anne Aunyme -

Hello, in my case the grounding pads are damaged. I've had problems since EMC. When I try to charge wirelessly, the iphone starts wild button presses (Gosting).

Does anyone know, where I can get new grounding pads (with or without bracket)?

Ulrich Höfelmeyer -

I had to remove the tactic and speaker could not get the glue strips out so glad the steps to do so were in this guide.

P Bond -

Sure would like to know WHY the warning "Be careful not to touch the three rows of grounding pads..." What would or could happen if I did touch them??

Chad Gagnon -

Removing the battery strips is a major PITA, just skip this step and everything onwards, remove the one strip on the top part of the battery (according to step 33) and for the bottom part of the battery, pry it off with a plastic spudger.

Yes, this is not the elegant solution, but the quickest and easiest one. This method is better, as you don't want to keep the old battery anyway, so why bother. (You must not puncture the battery though! But as long as you're only working with a plastic tool and are careful, nothing can happen from my experience.)

speaker gasket -

Remove the adhesive from the top part of the battery, squirt some ipa into the bottom part and it will come off easily, then skip to 38.

Kim Boulton -

Stap 25

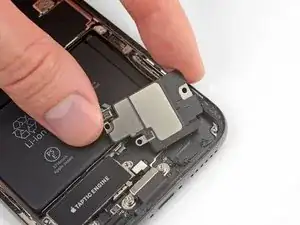

Til het paneel op vanaf de kant die het dichtst bij de batterij ligt. Probeer deze nog niet volledig te verwijderen aangezien deze nog steeds vastzit met een kleine flexkabel.

Does anyone know, where I can get new grounding pads (with or without bracket)?

Ulrich Höfelmeyer -

Stap 26

Gebruik, terwijl je het paneel uit de weg houdt, de punt van een spudger om de flexkabel eronder omhoog te duwen en los te koppelen.

Stap 27

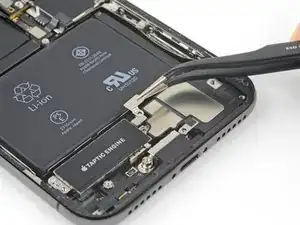

Verwijder het paneel.

My bracket was in two pieces.

Jim Steward -

Stap 28

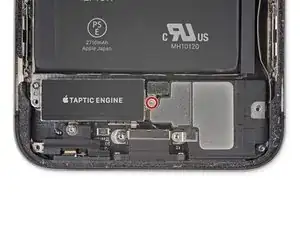

Verwijder de 2.1 mm Y000 schroeven die het plaatje op de speakeraansluiting bevestigt.

L'unique vis non?

Easy Repair - 19/03/18

Effectivement ;-) Merci pour les bons yeux et la remarque !

Claire Miesch - 19/03/18

Stap 29

Verwijder het beschermplaatje bovenop de speakeraansluiting.

Stap 30

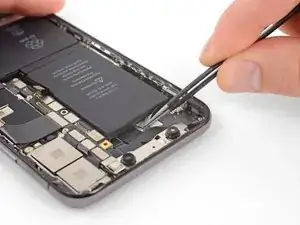

Gebruik de punt van een spudger om de speakeraansluiting omhoog te duwen en los te koppelen.

As mentioned in a comment by timblake2112 (see step 29), this step is not necessary and can be skipped skipped. I would advise you to do so, as removing your speaker is guaranteed to ruin your gasket and rubber seal. This will result in loss of water resistancy of your iPhone and could potentially harm the sound quality of your speaker.

Try removing the Taptic Engine without removing the speaker. It might still be possible removing the battery adhesive strips and your speaker will stay in its original condition.

speaker gasket -

Stap 31

Wees, bij het omhoogduwen van de speaker, voorzichtig dat je de flexkabel die je zojuist hebt losgekoppeld, niet beschadigt. Indien nodig kun je deze naar een zijde wegduwen, zodat je ruimte maakt voor de speaker om eruit te komen.
Steek een spudger onder de bovenkant van de speaker dichtbij de zijkant van de behuizing van de iPhone.
Duw en til de bovenkant van de speaker voorzichtig omhoog.
Check, bij het herinstalleren van de speaker, de positie van de flexkabel en zorg dat deze niet vast of klem komt te zitten onder de speaker.

Stap 32

Pak de speaker vast bij de zijkanten en wiebel deze heen en weer, zodat deze langzaam loskomt van de lijm die het aan de onderkant van de iPhone bevestigt.
Trek de speaker weg van de onderkant van de iPhone totdat deze loskomt van de gelijmde pakking.

Try removing the Taptic Engine without removing the speaker. It might still be possible removing the battery adhesive strips and your speaker will stay in its original condition.

speaker gasket -

Stap 33

Verwijder de speaker.
De gelijmde pakking van de speaker is niet herbruikbaar. Schraap alle lijmresten weg met behulp van een pincet.
Om te zorgen dat je telefoon beschermd blijft tegen water- en stofschade, is het handig om tijdens de remontage de afdichting te vervangen. Maak de plek schoon met wat isopropyl alcohol en een stuk stofvrij doek of een koffiefilter om ervoor te zorgen dat de afdichting goed kan hechten. Breng een nieuwe afdichting aan op de speaker en installeer dan pas de speaker.

You don’t need to remove the speaker and ruin its gasket. You can wiggle and slide the taptic engine out without removing the speaker. I’ve done this twice on rear shell replacement jobs.

timblake2112 -

Maybe I'm a bit daft, but where's the instruction just how to line up the speaker gasket when replacing? I only have one so I'd like to avoid wrecking it. And I completely cleaned off the old one in order to do a good job of things. Why no simple instruction from part supply link?

MrRoundel -

Stap 34

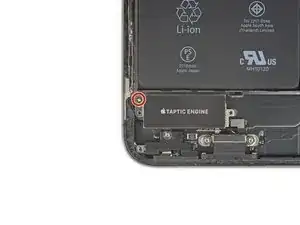

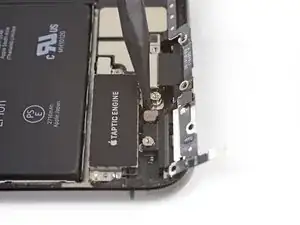

Verwijder de 2.3 mm Phillips schroef die de trilmotor bevestigt.

Stap 35

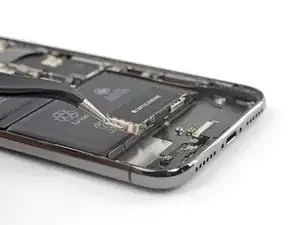

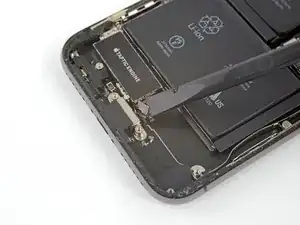

Gebruik een spudger om de flexkabel van de trilmotor los te koppelen door deze in een rechte beweging uit het contact omhoog te duwen.

Stap 36

Verwijder de trilmotor.

Stap 37

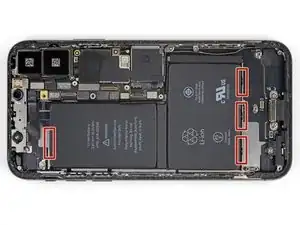

De batterij van de iPhone X is vastgemaakt aan de achterste behuizing door middel van vier kleefstrips met treklipjes—één onder de bovenste batterijcel en drie onder de onderste batterijcel.
Iedere kleefstrip heeft een zwarte treklip aan het einde welke lichtjes vastzit aan de zijkant van de batterij.

Stap 38

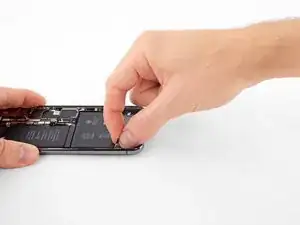

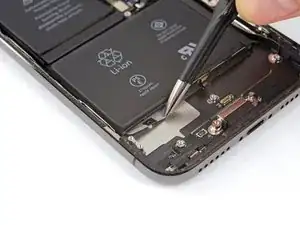

Scheid de eerste kleefstrip onder de batterij van de onderkant van de batterij.
Ieder treklipje heeft een klein gat in het midden; steek een tool door het gat als je moeite hebt om het treklipje vast te pakken.
Zorg er wel voor dat je de batterij niet steekt met scherpe voorwerpen. Een doorboorde of beschadigde batterij kan gevaarlijke chemicaliën lekker of in brand vliegen.

hole breaks instantly on pulling. adhesive tab does not release from side of battery

Dominick garton - 04/05/21

I had a lot of trouble with this. Only two came out properly and the others snapped off. I heated up the back of the phone with a hair dryer then used the flat end of the spudger to slowly pry it off right to left, bottom to top.

Grant -

just pry it off, why bother

speaker gasket -

Stap 39

Herhaal de stap hiervoor om de resterende twee kleefstrips aan de onderkant van de batterij los te maken.
Zorg dat je de speakerkabelaansluiting, onder de middelste kleefstrip, niet beschadigt.

Stap 40

In de volgende stappen zul je aan ieder lipje trekken om zo de kleefstrips onder de batterij uit te rekken. De kleefstrips laten door het uitrekken uiteindelijk los en zorgen ervoor dat de batterij makkelijker uit de telefoon te verwijderen is.
Als de strips breken, geen paniek! Ze werken niet altijd zoals het hoort. Lees verder voor wat extra tips voor het verwijderen van afgebroken strips.
Om je kans van slagen te vergroten:
Zet geen extra druk op de batterij. Zorg dat je de iPhone aan de zijkanten vast hebt.
Houd de strips plat en vlak terwijl je trekt.
Trek zo langzaam mogelijk, zodat je de strips de tijd geeft om uit te rekken en los te komen. Het duurt ongeveer 15-30 seconden voordat de strips zijn uitgerekt en loskomen.
Trek in een zo laag mogelijke hoek aan de lipjes, zodat je zeker weet dat de strips niet scheuren op de zijkant van de batterij.
Als één van de strips wel afbreekt terwijl deze nog onder de batterij vastzit en niet kan worden verwijderd, ga je gewoon verder met de andere strips en de hierna volgende stappen.

Stap 41

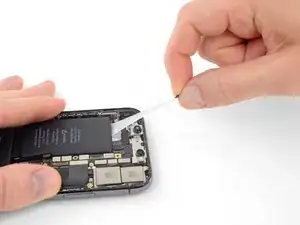

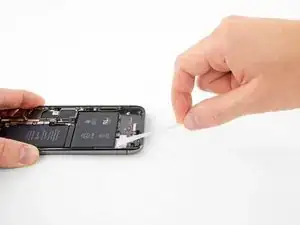

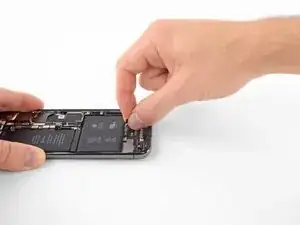

Pak één van de buitenste kleefstrips onder de batterij vast en trek deze langzaam weg van de batterij, in de richting van de onderkant van je iPhone.
Trek met een constante kracht zodat er steeds spanning op de strip staat, totdat deze tussen de batterij en de achterkant van het frame wegschiet.
De kleefstrip zal een stuk langer worden — meerdere keren z'n eigen lengte. Blijf trekken en herpak de strip dichter bij de batterij als dat nodig is.
Als de kleefstrips tijdens het verwijderingsproces breken, kun je je vingers of een pincet gebruiken om de overgebleven lengte van de strip te pakken te krijgen om hieraan te kunnen trekken.
Als één van de strips breekt en niet meer kan worden gepakt, ga je gewoon verder met de overige kleefstrips en daarna met de volgende stappen.

I found it easier to grab the end of the adhesive strip sideways with narrow tweezers, "twirl " the tweezers to wrap the strip around them a few times, then gently pull the strip with the tweezers.

punkinann -

Stap 42

Herhaal de vorige stap om de kleefstrip aan de overkant los te maken en laat de middelste van de drie onderste kleefstrips zitten om als laatste los te trekken.

Stap 43

Verwijder de middelste kleefstrip. Wees voorzichtig dat je deze niet breekt op de flexkabel van de speaker.

Stap 44

De laatste kleefstrip licht erg dicht bij de hardware van de Face ID. Als deze beschadigd raakt, kan dit enkel worden gerepareerd door Apple, dus wees extra voorzichtig.
Peuter het laatste treklipje, aan de bovenkant van de bovenste batterijcel, los en scheid deze van de batterij.

surtout ne pas passer avec la spatule par le bas, vous risqueriez d arracher la nappe du volume et du nfc,

Ludovic Klein - 21/04/21

Stap 45

Trek en verwijder de laatste kleefstrip.
Als je de laatste kleefstrip lostrekt, kan het zijn dat je de batterij meetrekt, dus zorg dat je deze vasthoudt zodat deze niet wegvliegt—maar druk niet op de batterij zelf aangezien deze druk ervoor kan zorgen dat de kleefstrip eronder breekt.
Als je alle kleefstrips succesvol hebt weten te verwijderen, kun je de volgende stap overslaan.
Als één van de kleefstrips onder de batterij is afgebroken en deze niet meer vast te pakken is, kun je wat druppels isopropyl alcohol (>90%) onder de batterij toedienen aan de kant waar de kapotte kleefstrip zich bevindt.
Wacht ongeveer een minuutje, zodat de alcohol in kan trekken en de lijm kan verzwakken. Gebruik het platte einde van je spudger om de batterij op voorzichtige wijze omhoog te tillen.
Probeer de batterij er niet geforceerd uit te wrikken. Indien nodig kun je ervoor kiezen om nog wat extra druppels isopropyl alcohol toe te dienen om de lijm te verzwakken. Voorkom dat de batterij vervormt of beschadigd raakt door je tool.
Wees voorzichtig en zorg ervoor dat je noch de lintkabel noch de draadloze oplaadspoel direct onder de batterij beschadigt.
Als je meer wilt weten over alternatieve methoden om de batterij uit de behuizing te verwijderen, ga je verder met de volgende stap.

Stap 46

Als één van de kleefstrips is afgebroken en de batterij nog steeds aan de achterkant van het frame vastgeplakt zit, prepareer je een iOpener of gebruik je een föhn om de achterkant, direct achter de batterij, te verwarmen.
Verwarm de iPhone totdat de achterste behuizing net iets te heet is om comfortabel aan te raken, maar maak het niet heter aangezien je de batterij hiermee kan ontsteken.
Draai de iPhone weer om en rijg een sterk stuk dun draad (zoals flosdraad of een stuk van een dunne gitaarsnaar) onder de batterij door.
Draag handschoenen om je vingers je beschermen of wikkel ieder eind van het stuk draad om een tool die fijner vast te houden is.
Trek het stuk draad van links naar rechts in een zagende beweging over de gehele lengte van de batterij om zo de kleefstrip los te krijgen. Dit kan even duren, aangezien de kleefstrip langzaam loskomt, maar met wat geduld moet dit lukken. Zorg dat je de batterij niet vervormt of beschadigt.
Als je ervoor kiest om de batterij uit de iPhone te wrikken, wees dan extreem voorzichtig aangezien je met gemak de lintkabels of de draadloze oplaadspoel direct onder de batterij kan beschadigen.

if you use a guitar string, remember NOT to use a METALLIC guitar string.

Ross King - 24/08/20

flexible plastic rules with alcohol work too

Wex -

I can confirm that IPA (Iso Propyl Alcohol) and, in my case, the plastic plectra in any iFixit kit worked a treat.

P Bond - 16/08/22

Stap 47

Pak de batterij aan de onderkant vast en verwijder deze uit je iPhone.
Zorg dat je alle alcoholresten in de telefoon verwijdert door deze voorzichtig weg te vegen of door deze te laten drogen voordat je je nieuwe batterij installeert.
Herinstalleer de trilmotor en de speaker voordat je de nieuwe batterij installeert. Dit zorgt ervoor dat je nieuwe batterij makkelijker correct te positioneren is bij het installeren.
Zorg dat je, voordat je je nieuwe batterij bevestigt, eerst de batterijaansluiting weer tijdelijk op het contact op het logic board aansluit. Dit helpt bij het op de juiste plek plaatsen van de batterij.
Bevestig je nieuwe batterij, koppel deze weer los van het logic board en ga verder met het in elkaar zetten van je toestel.
Als je nieuwe batterij niet wordt geleverd met vooraf geïnstalleerde kleefstrips, kun je deze handleiding gebruiken om de kleefstrips te vervangen.
Voer een geforceerde herstart uit na het weer in elkaar zetten van je telefoon. Dit kan een aantal problemen voorkomen en eventuele probleemoplossing makkelijker maken.

When reinstalling the battery, the Taptic Engine does serve as a useful way to orient the battery, but it should also be noted that if you push right up against that as you install the battery (as I did) and don’t pay any attention to power connector (shown in step 14), there is a risk that the connector from the battery will not line exactly with the connector port on the board. Mine was only off a mm so I had to get a little creative to try to get it to stretch to reach and connect to the port on the board. Just keep that in mind as you place the battery (with adhesive) down.

Jesse Bolane - 15/03/20

Connect the battery first then put it in place. Other way it is hard to adjust power connector.

Alexander - 24/05/20

I would also HIGHLY suggest re-installing the speaker as well before installing the battery - it was a very tight squeeze as the bottom-right of the battery was snug against the speaker when I tried to get that back in.

cgtyoder - 19/09/20

Conclusie

Vergelijk je vervangende onderdeel met het originele onderdeel — het kan zijn dat je meerdere onderdelen mee over moet zetten of beschermlagen voor de lijm moet verwijderen voordat je het nieuwe onderdeel kunt installeren.

Om je toestel weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.

Breng je e-afval naar een R2 of e-Stewards gecertificeerde recycler.

Ging je reparatie niet zoals gepland? Check dan onze Antwoordencommunity voor hulp bij het oplossen van je probleem.

Auteur

Jeff Suovanen

Lid sinds: 06/08/13

442718 Reputatie

58 commentaren

In the store it says the iSlack is only for iPhone 5 and 6. In this review the iSlack is used (without tray). Does that mean it can be used on the iPhone X as well?

Ronald van der Meer - 18/04/18

@rvdm The little bracket in the middle of the iSclack is sized for iPhone 5, but that bracket is optional and very easy to detach. At that point you have a really great general-purpose suction tool that works for all kinds of devices (even bigger ones like tablets). I’ll see about updating the description on the store page to reflect that fact. ;)

Jeff Suovanen - 19/04/18

Have you all ever had a problem of the phone staying stuck on a percentage and takes so long to charge plz let me know because I just got my iPhone X and it take so long to charge and I got it brand new from AT&T

Cristan Montes - 01/06/18

bonne continuation

choukri “samourai dz” mouloud - 10/12/18

Esta solucionado el tema del Chip Texas instrument para baterias no reemplazadas en Apple, gracias.

FELIX MARQUEZ - 26/08/19

¿A qué te refieres con eso?

Tomas -

C’è un errore di traduzione al passo 33 BATTERIA , iphone X diventa iphone 8.

Marco

Marco Pautasso - 17/12/19

Ciao Marco! Hai occhi di lince! Grazie per il commento. Ho corretto la traduzione. Commenti di questo tipo sono sempre benvenuti. Hai anche la possibilità di adattare direttamente la traduzione, cliccando sull’icona “Traduci”. Saluti, Claire

Claire Miesch - 18/12/19

Note that my replacement battery was completely dead when I installed it, so when I tested it, I thought perhaps something wasn’t hooked up right. After removing the bracket for the connectors and reattaching the battery connector I tried again. Since that failed, I plugged the phone in. I got a “no charge” battery icon. After a few minutes I removed the phone from the charger. The phone stayed on with the “plug in the phone” icon, so I knew everything was put back together correctly.

Jon12 - 18/01/20

Critical Note! When installing the new battery make sure the connector lines up. The instructions mention having the speaker and taptic engine in place so I focused on squaring up with those. This was a mistake! Now my connector is 2mm too low and won’t line up. Not sure how I will fix this yet but hopefully I won't need to remove everything again.

Christopher Jones - 02/02/20

Where can I buy a genuine original iPhone X battery as amazon Walmart sells fake batteries

masrin - 21/05/20

You can not buy a genuine battery.

Alexander - 24/05/20

How to make out a genuine original battery from a fake one sold all over the globe?

masrin - 21/05/20

Super Set, auch toll das hier die Dichtung dabei ist. Akku lädt und zeit die %-Werte an. Beim nächsten Mal kauf Ichs gleich hier"! War jetzt schon die 2te Reparatur. Mittlerweile schaff ich das schon ca. 40 min ;)

Danke

Peter - 29/05/20

Aparecerá el porcentaje de la batería en el apartado de “salud”?

Gustavo González Martínez - 12/06/20

removing the components that are below the battery seems rather unnecessary to me, you could remove the battery without taking those out

Samuel Casas - 02/08/20

I had an issue with a swollen battery on a iphone X, the battery was pushing the display assembly and the phone couldn’t close properly. Replaced with new battery and all went fine. Great guide as always

Georgi Ivanov - 03/10/20

This battery already comes with battery health indicator or need to reprogram the battery ?

danial nabil - 01/02/21

Big thank you for introduction!

commaai - 20/02/21

It would be nice if this addressed the waterproof adhesive, mentioned in Step 6. Doesn’t pulling the phone apart make it no longer watertight?

Winston - 27/02/21

Instructions for replacing the adhesive seals are linked in the guide (Step 19). I wouldn’t count on your phone being waterproof after a repair, but a phone from 2017-2018 likely won’t be particularly water-resistant anymore, anyway. Those seals tend to degrade over time.

Jeff Suovanen - 02/03/21

Hi, I bought the battery from you and installed it exactly like your steps.

But after two days of use, a message appears to me that this battery is not original and its percentage cannot be read !!!

What to do now ???

Fahad Mohammad Fahad - 15/03/21

When changing the battery to a third party one, are there any notifications that appear such as “not a genuine battery” and does reprogramming the battery help prevent this.

Farjad Akram - 22/05/21

BE WARNED! THE IPHONE’S OUTSIDE IS VERY, VERY SHARP! I escaped with 4 cuts on my fingers.

AemVR - 29/05/21

I replaced two of these in one night. The first one worked great but the second’s OLED screen won’t come on. The phone is on because I can hear it charge when I plug it in, but for some reason the screen is dead.

Lucas -

If you’re buying the battery from iFixit I strongly suggest getting the full kit and not the battery-only option so that you get the glue and the gasket. Great guide, thank you!

Grant -

It is perfectly possible to do the replacement without removing anything other than the bracket and the battery connector.

This reduces the number of steps to about 10 and takes about 15 minutes.

Neil Roberts -

Awesome guide! I finished it, and now I have a fully working X

Just one thing: the video and the instructions differ on step 20, making the rest unnecessary according to the video guide. On the other hand, it may facilitate taking the glue off, especially for newbies.

Ed Oliver -

I don’t want to sound like “that guy,” but the cost of a battery replacement is only $69 at an Apple Store. This DIY solution, which can go t!ts up anywhere along the 43 steps, requires the purchase of parts that cost almost as much as just letting Apple do it. I love fixing/replacing/upgrading my hardware as much as the next guy, but this seems like a scenario where the majority of people would be better off visiting an Apple Store.

koelpien -

Except that authorized stores won’t replace a swollen battery, and neither will Apple. Otherwise yes, if the few hours extra and a few 10s of dollars is the additional price for a turnkey solution, most folks are better off having the work done for them.

Mike Hocker -

Was suffering from a hugely swollen battery so it made removing the adhesive pretty difficult (and I was being super careful since the battery had swollen so much). The “stretch and pull” with the adhesive was a no-go and I was hesitant to heat the phone. I ended up slowly pulling up on the battery at the top and gently working the adhesive away. It took some time, but worked out.

Great guide, as usual!

Patrick C -

Jeg har lige skiftet batteri på min iPhone X i starten kunne jeg kun oplade trådløst, men nu kan jeg slet ikke oplade Den reagerer slet ikke på noget mere den er helt død Hvad kan jeg gøre ???

enok -

The adhesive under the original battery broke. ALL TABS RIPPED APART! I have no floss nor metal guitar string. Help please. This is my only mobile phone. I need it 24/7.

vmm -

Commentary on swelled batteries: don’t tell Apple, they will mark your iPhone SerialNumber in their database as not repairable and you will never be able to get a battery replacement in the future (per Apple phone support, as we tried to get their swollen battery replaced by appointment). We are not happy campers, now I need to use up valuable time replacing the battery. At least replacing the battery is an option with the help of iFixit. (oh, and they won’t put in a new battery if I remove the old one either— although once the old one is removed the hardest part of the work is done)

Mike Hocker -

Wasn’t too bad, except some of the screws that need to be removed are tiny and I found out that my eyes are not the best anymore ?.

jabuka -

Many thanks for this great tutorial !! Just changed the battery of my 4 years old iPhone X, I’m very happy to have a fresh one inside !

Faabio -

Hello,

I have an iPhone X Model number MQAF2LZ/A bought in Perú and once I started removing the display I noticed it doesn’t open like in the pictures or video here. There is a connector behind the ear piece that connects to the main board and I can’t open it. I see if I force it I will break this connector. Have somebody worked with this model? and recommend where to buy a replacement display? The one I bought is for model number MQAF2LL/A (USA). (the ribbon cables look different)

John W - 25/01/22

Today I show you how to replace the battery of the Iphone X. We need one screwdriver, one suction cup, 1 iopener, 1 pair of tweezers, 1 plastic pry tool, and 1 spudger. Remember to turn off the power. The replacement can cause the loss of water resistance. To replace the battery for iphone X, do the following steps. Step 1, use the screwdrive to remove the screws at the bottom. Use Iopener to soften the adhesive. Clip the suction cup onto the screen and use a pry tool to pry out the screen. Lift up the screen 90 degrees on the right. Take off the small screws holding the battery cable and the motherboard. Next, use the tweezers to lift up the metal bracket. Use a spudger to pry away the battery connector and 3 display connectors. Use tweezers to remove the battery stripe. Remove the old battery. Reverse the above steps to install the new battery.

Hội Nguyễn -

This takes me like 2 mins no tools required and I reused the adhesives also so less waste . I dont pull anything or use tools bar a tri star….. Should be updated . Soak in alcohol slightly leave for 2 mins remove battery , dry and replace using old adhesive (which is perfect) no cleaning ….Digithaiz

Sam Barton -

Jeez I dont mind even making you a guide for this as its mostly sit and wait for all of the 5 mins max this takes!

Sam Barton -

Porcentaje de la Condición de la batería funcionará bien?

Inksane BēLCK -

Misma pregunta.

Tomas -

Hallo,

ich habe mein iphone x display und batterie ausgetauscht, allerdings bekomme ich die fehlermeldung

Apple erfasst die Hardwarekennungen Ihres iPhones, um unsere Dienste zu identifizieren und zu aktivieren.

İch habe mein iphone x damals in der türkei gekauft und leider komme ich nach weiter woran kann das liegen ?

mst Ozyn -

Excellent guide! Took about1,5 - 2 hours too including trying to remove all of that black sticky stuff! :) Should have bought some isopropanol... Aligning and fixing the new sealing was a bit tricky! Really had to think for a while which layer of plastic to remove first...

No problem removing the adhesive under the battery which never has worked on older iphones! pehww.... :)

Thomas Lundström -

Worked great. Only putting the display adhesive on was difficult. I am thinking about fixing the broken display now, because it maked so much fun!

Mike Stanke -

Personnellement je n’ai pas démonté les haut parleur et le bas de l’iPhone … j’ai directement chauffé à l’arrière et décollé la batterie …. Plus rapide et moins dangereux pour le reste

Dark Stig -

I don't know if it's common knowledge, but I just flashed on what the first sign of my battery expanding was. I used an Otterbox Defender case on my iPhone X. 3-6 months before the battery made its expansion obvious, the volume buttons started not working well. I thought it was the Otterbox. But now that I've replaced the battery the volume buttons are working fine. Somehow the battery was distorting the physical interface between the phone buttons and the case buttons. By the time I noticed the battery inflating, it had pushed up the display screen away from its frame. Apparently the battery was getting rather dangerous for possible setting itself ablaze.

MrRoundel -

0% Remaining cómo solucionar ??

Ernesto Salazar -

I replaced my battery just fine but now my screen is wonky. I’m getting yellow and black lines and it’s not working properly. I reattached everything twice but still no luck. Any body have the same issues or a fix? My screen was perfect before changing out my battery.

Jeremy -

This battery has to be reprogrammed to work with the health condition battery?

Tomas -

Thanks so much - this is exactly what I needed :)

Molly Floyd -

Holala, mais quelle galère juste pour changer la batterie sur le X !

Thibault Cadet -

Absolut spitze. Danke

Lu66 -

Had my iPhone X battery replaced by Apple today; they replaced the speaker (no charge). They say that the speaker has to be replaced when the battery is replaced. They did not explain why.

LaoK -

Please how can I jump battery terminals to the motherboard terminals with only positive and negative with jumping wire

Ramstar -

Please how can I jump iPhone X battery terminals to the motherboard with only positive and negative terminals to get correct battery percentage?

Ramstar -

For a total novice with electronic repairs this was a little stressful at first, but once I got a proper start, (i.e. was able to separate the screen from the case) I was easily able to follow along and complete the battery repair. Not everything went according to plan, for example when the adhesive tabs under the battery were not accessible enough to pull, but lift and scrap method worked well.

Would be helpful if there were instructions (for novices) of how to install the new battery, what order (if any) to reattach the connections, how to place and peel the new screen adhesive, and then how to reattach the screen. Perhaps these are available, and I’ve missed them.

Brilliant tutorial and left buzzing with confidence after watching my iPhone switch on, respond to commands, and start charging. Thank you.

mac -

My phone does not work anymore after the procedure. Couldn‘t really say where I went wrong, except that one cable did not exist in my iphone x as it looked in the description. I have to buy a new phone now. Think hard if you really want to do this. I cannot recomment it at all. Sorry ifixit, I very not pleased right now.

Heiner Seidl -
