iPhone XR Vervanging van de batterij

Geschreven door: Adam O'Camb

Reacties: 122

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

1 - 2 uren

Inleiding

iPhone batterijen presteren minder door langdurig gebruik — langzaam maar zeker verliezen ze hun laadcapaciteiten. Apple's batterijen behouden tot 80% van hun capaciteit tot 500 oplaadcycli, wat ongeveer 18-24 maanden duurt bij de meeste gebruikers. Als de chemie van je batterij is verminderd, kan het ook zijn dat je iPhone trager gaat werken. Gebruik deze handleiding om je batterij te vervangen en je iPhone weer optimaal te laten presteren.

Neem de juiste voorzorgsmaatregelen, als je batterij gezwollen is.

Let op: Na de reparatie kan het voorkomen dat je iPhone een waarschuwing weergeeft over de "echtheid" van de batterij, zelfs als je originele Apple-onderdelen gebruikt. Als je iPhone op normale wijze functioneert, kun je deze waarschuwing echter negeren.

De "batterijconditie"-knop verschijnt niet na het vervangen van de batterij. Apple zorgt ervoor dat deze functie wordt uitgeschakeld als je de batterij eigenhandig vervangt.

Kalibreer, voor een optimale performance, je nieuw geplaatste batterij: laad deze op tot 100% en blijf deze opladen voor minstens twee uur langer. Gebruik je telefoon vervolgens totdat de batterij volledig leeg is en je telefoon daarom uitvalt. Laad je telefoon, tot slot, weer helemaal op naar 100%.

Gereedschap

Onderdelen

Stap 1

Voordat je begint: zorg dat je iPhone-batterij onder de 25% geladen is. Een opgeladen lithium-ionbatterij kan vlam vatten en/of exploderen als het per ongeluk wordt doorboord.
Zet je iPhone uit voordat je met de demontage begint.
Verwijder de twee 6.7 mm lange pentalobe-schroeven aan de onderkant van de iPhone.
Bij het openen van de iPhone zullen de waterdichte sluitingen niet meer hun werk doen. Zorg daarom dat je vervangende sluitingen hebt voordat je verdergaat of zorg ervoor dat je extra voorzichtig bent met vloeistoffen bij het terug in elkaar zetten van deze iPhone zonder vervangende sluitingen.
Net onder de kop van iedere pentalobe-schroef kun je een rubberen pakking vinden. Om ervoor te zorgen dat je telefoon maximaal beschermd blijft tegen stof en vloeistoffen: check de staat van de pakkingen of vervang de schroeven bij het in elkaar zetten.

One of my gaskets was as shown in your second photo, the other had been worked into the threads (as if smeared) probably from the factory and was completely unusable.

In place of replacements (unsure of where to purchase) I just used a clear silicone caulking on both screws upon reassembly to offer at least some water seal. I wish these gaskets were included with the gasket waterproofing sealant kit!

Erica - 27/07/20

Is there any place to buy these screw gaskets? I haven’t seen it mentioned anywhere but one of mine was pretty much chewed up. Silicone should work but I’d prefer the oem solution.

Chilinh Nguyen -

I found a place on Amazon that sells them. It's cheapest to get a full set of screws than to get just these. $5-$6 USD.

J Olin -

Can it be dead?

Lulu navarro -

If I transfer the data from the old to the new battery with an icopy, don't I get an error message?

David Julian Krause -

how am i supposed to know if the battery is below 25% if the screen won't turn on?

Beth Jackson -

Spoiler alert! I just followed all the steps and if you bought the anti-clamp you might save a lot of time and some unreversible steps.

I recommend that you read all the steps before beginning and follow the steps up to the point where the guide removes the screen (step 23). After that read again the precautions of step 41 and try the next thing:

- Using something like the iOpener hot bag, heat up the back side of the phone where the battery is glued to for some minutes

- Alternatively use a 3d printer heat bed at 60 degrees Celsius

- Once the back of the phone is hot to the touch, enough to make it uncomfortable to the touch, find a portion of the battery with a smooth surface and attach the anti-clamp to it and the back of the phone

- Follow the steps 4 and 5 to detach the battery from the frame

If this procedure works you will not have to remove some elements such as:

- lower speaker black tape (step 28)

- lower speaker water proof gasket (step 33)

I hope that someone find this helpful. Happy fixing!!

Julio Beltran -

Stap 2

Je kunt de onderdelen in je telefoon gemakkelijk beschadigen met het te diep inbrengen van je openingsplectrum. Volg deze stap om je plectrum te markeren en schade aan je toestel te voorkomen.
Plaats op 3 mm van de punt van je plectrum een markering met een stift.
Je kunt op iedere punt voor een andere markering kiezen.
Als alternatief kun je ook een munt als markering gebruiken in plaats van een stift. Plak hierbij de munt op de plectrum zodat de munt tegen je telefoon aandrukt zodra deze een bepaalde diepte bereikt.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

@leifdewolf I wouldn't skip it for a first repair.

Gabriel-Science -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Will the phone still work if the sensor assembly on the back of the screen is damaged?

Mutshidzi Rambau -

I don't have a pick, but how much better are these picks than an old credit card for opening an iPhone 13 mini?

mike eng -

The pick in my iFixIt kit was packed with the battery, not with the rest of the toolkit.

Tony Houlihan -

Stap 3

Als het scherm van je iPhone gebarsten is, kun je wat tape over de barsten plakken om te voorkomen dat het scherm verder beschadigd raakt tijdens dit proces. Zo verklein je ook het risico op fysieke schade.
Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.
We raden je ten sterkste aan om tijdens deze stap een veiligheidsbril te dragen zodat je je ogen beschermt tegen eventueel loskomende glasscherven.
Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.
Als alternatief kun je er ook voor kiezen om de zuignap met secondelijm op het scherm vast te plakken.

This looks like a repeat of Step 3.

GenjideGaulle -

Stap 4

De volgende twee stappen introduceren de Anti-Klem, een handige tool die we aanraden aan iedereen die regelmatig reparaties uitvoert. Als je de Anti-Klem niet gebruikt, sla dan de volgende drie stappen over voor een alternatieve methode.
Voor uitgebreider instructies voor het gebruik van de Anti-Klem, lees je deze handleiding door.
Trek de blauwe hendel naar achteren zodat de anti-klem vrij kan bewegen. (Op deze manier deactiveer je de openingsstand van de anti-klem.)
Schuif de armen over de linker- of rechterzijde van je iPhone.
Plaats de zuignappen dichtbij de onderkant van de telefoon—één op de voorkant en één aan de achterkant.
Druk beide zuignappen aan, om zuigkracht uit te oefenen op de gewenste plek.
Als het oppervlak waarop de zuignappen zich moeten vastzuigen te glad is, kun je wat tape gebruiken voor meer grip.

Stap 5

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.
Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.
Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Stap 6

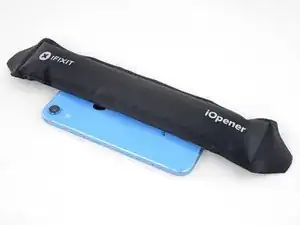

Verwarm een iOpener en plaats deze tussen de armen van de anti-klem op je telefoon.
Je kunt ook een föhn, heteluchtpistool, of een kookplaat gebruiken, maar wees bij het gebruik hiervan extra voorzichtig. Te veel warmte kan tot warmteschade leiden. Vooral het scherm en de batterij zijn hier erg vatbaar voor.
Vouw de iOpener zodat deze op de onderkant van de iPhone komt te liggen.
Geef de lijm een minuutje de tijd om los te komen zodat de anti-klem een opening kan creëren.
Steek een plectrum in de opening onder het scherm en de plastic rand, en niet onder het scherm zelf.
Als de anti-klem er niet in slaagt een opening te creëren die groot genoeg is voor je plectrum gebruik je meer warmte en draai je het blauwe handvat een kwartslag met de klok mee.
Draai het handvat nooit verder dan een kwartslag per keer en wacht een minuut voordat je de anti-klem weer besluit aan te draaien. Laat de anti-klem het werk voor je doen.
Sla de volgende drie stappen over.

Please UPDATE THIS STEP to say 'insert the opening pick underneath the PLASTIC FRAME OF THE SCREEN' and not the screen. Way too many people are taking this as the way to do it then posting their screen looks different when it's open when they've actually removed the screen leaving the frame in place. It's not rocket science.

[deleted] -

Thanks for the suggestion! We updated this step to clarify that.

Arthur Shi -

Stap 7

Het opwarmen van de onderste rand van de iPhone verzacht de lijm die het scherm op zijn plaats houdt, waardoor het gemakkelijker te openen is.
Gebruik een haardroger, een heteluchtpistool of verwarm een iOpener en leg deze, voor ongeveer een minuut, tegen de onderste rand van de iPhone om de lijm eronder week te maken.

An alternative to the Iopener or heat gun is to heat water to EXACTLY 80 degrees F (cooking thermometer is great for this) and pour into a reinforced ziplock type bag. Leave the bag on the screen, but be sure that none of the hot water rests on the zipper portion, as the water is hot enough to soften that seal and leak out on to your device! This meat had is my personal favorite as the heat is distributed very equally and precisely as compared to a heat gun, but is more accessible than the Iopener.

Colin Wylie - 10/01/21

When using an iOpener, rest the glossy (transparent) side on the phone so it contacts the phone and conducts heat easily

Afiq -

Stap 8

Als je een enkele zuignap gebruikt, plaats deze dan aan de onderkant van de iPhone, maar zorg dat je het gebogen deel van het glas vermijdt.

Stap 9

Trek de zuignap met een stevige en constante trekkracht omhoog om zo een kleine opening tussen het scherm en de behuizing te creëren.
Steek een openingsplectrum in de opening onder de plastic rand van het scherm, niet onder het scherm.
De waterdichte lijm dat het scherm op z'n plek houdt, is erg sterk: voor het creëren van de opening is daarom een stevige mate van kracht nodig. Lukt het openen niet, dan kun je proberen meer warmte te creëren om vervolgens met duw- en trekbewegingen het scherm losser te krijgen. Doe dit tot je genoeg ruimte hebt voor het openingsplectrum.

Stap 10

Schuif het openingsplectrum rondom de onderste linkerhoek omhoog naar de bovenste linkerhoek van de iPhone om zo de lijm te verwijderen die het scherm op z'n plaats houdt.
Steek je plectrum niet dieper dan 3 mm in de opening. Zo voorkom je schade aan de onderdelen in de iPhone.

I think it's important to note that depending on how a screen was damaged, make sure to insert the pic under the black bezel directly under the actual screen. This bezel is a frame around the digitizer. I unknowingly inserted the pic between the bezel and the screen, and separated them both. I did this all the way around the phone. So I basically had to struggle to keep together two different sections of the display assembly because of this mishap, until I removed all the ribbon connectors. It made things much more difficult.

Dave - 15/07/22

An edit to my above comment: by digitzer, I mean the LCD shield. My apologies.

Dave -

Yeah it’s helpful to just look at the screen they sent you. You’ll have a better idea of where to pry or stick your razor blade under!

ryandlent -

Stap 11

Er loopt een aantal makkelijk te beschadigen kabels langs de rechterkant van de iPhone. Steek je plectrum daar niet in de opening om te voorkomen dat je je toestel beschadigt.

Stap 12

Plaats het openingsplectrum opnieuw in de opening aan de onderkant van de iPhone en schuif het nu via de onderste rechterhoek naar de bovenste rechterhoek om ook daar de lijm van het scherm te scheiden.
Steek je plectrum ook hier niet dieper dan 3 mm in de opening om te voorkomen dat je de schermkabels beschadigt.

My replacement screen for the XR has a black rim but it looks pink. Is that normal?

Irwin Cantor -

You can use some Isopropyl alcohol in a syringe with a thin needle to soften even more the adhesive around the screen. But be careful so as not to overdo it. Just a few drops. It will become more easier to remove the screen.

Dan Brock -

Step 11 says not to insert your pick around the right side to avoid damaging cables, then Step 12 says to insert it on the right side. Help, I'm confused!

ingwis -

Hi there!

Thank you for the feedback! The wording in step 11 was definitely ambiguous, so we have changed it! You only need to avoid the marked spots rather than the right edge.

Alex Diaz-Kokaisl -

Stap 13

De bovenkant van het scherm zit vast met zowel lijm als klemmen.
Schuif het openingsplectrum om de bovenste hoek van het scherm terwijl je het scherm voorzichtig heen en weer wiebelt of naar beneden trekt in de richting van de Lightningpoort.
De klemmen zullen breken als je te veel kracht uitoefent. Ben daarom voorzichtig en heb geduld.
Steek je plectrum ook hier niet dieper dan 3 mm in de opening om te voorkomen dat je de voorste sensormodule beschadigt.
Schuif het openingsplectrum naar de andere hoek en scheid de nog overgebleven lijm van het scherm.

Stap 14

Trek aan het onderste lipje van de zuignap om het los te maken van het scherm.

Stap 15

Open de iPhone door de linkerkant van het scherm omhoog te liften, zoals je de achterkant van een boek open zou slaan.
Probeer niet meteen het hele scherm los te krijgen, aangezien er nog een aantal kwetsbare lintkabels met zowel het scherm als het logic board van de iPhone verbonden is.
Laat het scherm tegen een object rusten om het overeind te houden terwijl jij aan de telefoon werkt.
Bij het terug in elkaar zetten, plaats je het scherm in de juiste positie, leg je de klemmen op een lijn met de bovenkant en druk je de bovenkant van het scherm voorzichtig terug op z'n plek voordat je de rest vastklikt. Mocht de rest van het scherm niet makkelijk terugklikken, check dan of de klemmen om het scherm heen niet gebogen zijn.

sure looks like the "hinge" is on the right hand side to me.. not left...!

Doug Trout -

If you leave the suction cup attached to the screen during the “hinging” process, it makes for a very handy holder for the screen until it’s completely detached.

Richard Deubler -

What about the sticky black adhesive clinging to the inside of the case?

Ronald -

Stap 16

Verwijder drie 1.2 mm Y000-schroeven die de beschermplaat van de batterij-aansluiting vasthouden.
Verwijder de plaat.
Zorg ervoor dat je tijdens de reparatie je schroeven niet kwijtraakt of verliest en zorg dat je ze, bij het terugplaatsen, op de juiste plek plaatst om beschadiging van je iPhone te voorkomen.
Tijdens het terug in elkaar zetten, vormt dit een goed moment om je iPhone aan te zetten om alle functies te testen voordat je het scherm weer volledig bevestigt. Vergeet niet je iPhone weer uit te schakelen als je weer verder gaat.

Definitely make sure all three lobes of your tool are aligned before use (it’s a little harder to tell with this style of bit) and apply even and adequate pressure to ensure it grabs as you spin the driver to prevent disfiguring the lobes/slot of the screw head.

Unfortunately my Y000 tool was perhaps not the best fit (tolerance a bit off) in these screws and I ended up stripping out the heads of all three of these. I started to panic but after I sanded the tip of my Y000 bit down a little with super fine grit (1000CW-C) sand paper to flatten the domed tip (visible with macro lens) and give it a bit more bite I was able to remove and reinstall without issue—in fact I had to remove and install them twice since I forgot my adhesive tape during reassembly, so the screws survived and the sanded bit worked.

Erica - 27/07/20

+1 to above comment. I bought a cheap kit from Amazon and the Y000 screw driver is not good for this job. I’m concerned that I may have disfigured the heads and i type this comment in the midst of my fix :D Be gentle and assess if you can remove at least one screw with your driver before rummaging through all three and other similar screws holding display connector as well.

Shan Potti - 24/12/20

Update to above comment. I got hold of a Y0.8 screw driver bit (lucky to find an ORIA screw driver kit in my office) and it works like wonders :) Now back to work…

Shan Potti - 24/12/20

Stap 17

Gebruik de punt van een spudger om de batterij-aansluiting in een rechte beweging uit het contact omhoog te wrikken.
Voorkom dat je de zwarte siliconen sluiting beschadigt die om dit en andere borden heen is geplaatst. Deze sluitingen zorgen voor extra bescherming tegen water- en stofschade.
Buig de aansluiting weg van het logic board zodat het in geen geval contact kan maken met het stopcontact en dus niet onverwachts de batterij aan kan zetten tijdens de reparatie.

Stap 18

Verwijder de twee 1.2 mm Y000-schroeven die de beschermplaat van de schermaansluiting op z'n plaats houden.
Verwijder de beschermplaat.

What if the screw is damaged and you can’t get one out?

Kashawn Benjamin -

Same issue here. These screws are a lot thighter than the others. Maybe add a caution notice to be patience with these ones.

What you can try is superglue to make it attached to the screw.

Lennard -

Stap 19

Gebruik de top van een spudger om de digitizerkabel omhoog te wrikken en los te koppelen.
Om drukaansluitingen zoals deze te herbevestigen, positioneer je deze op voorzichtige wijze en druk je eerst aan de ene en dan aan de andere kant totdat deze vastklikken. Druk niet op het middenste gedeelte. Als de aansluiting namelijk fout is gepositioneerd, kunnen de pinnetjes buigen en zo permanente schade veroorzaken.
Als er een gedeelte van je scherm na de reparatie niet meer reageert op aanraking, koppel je de batterij los en herpositioneer je deze aansluiting. Zorg hierbij dat het volledig vastklikt en dat er geen stof of andere dingen in het contact in de weg zitten.

Stap 20

Gebruik de top van een spudger om de schermkabelaansluiting los te koppelen.

The new display cable isn’t snapping in but I was just able to snap in the old one. Did I break the new one somehow?

Andrew Pierson - 12/05/20

Same it is really frustrating, just keeps slipping up and its bound to get damaged

Daniel Maldonado - 30/04/21

Stap 21

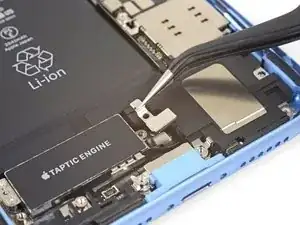

Verwijder de vijf schroeven die de beschermplaat van de logicboardaansluiting aan de behuizing bevestigen:
Eén 1.3 mm Philips #000-schroef
Eén 1.5 mm Philips #000-schroef
Drie 1.2 mm Y000-schroeven
Verwijder de beschermplaat
Zorg ervoor dat je bij het verwijderen het kleinere plaatje aan de rand niet verliest. Deze zit vast met een kleine klem die gemakkelijk los te maken is van de grotere plaat.

Phillips screw 1.3 mm on last step is not working. The small clipped bracket has been damaged. This screw perhaps should be the first, before 1.2 Y000. - To be confirmed by others.

Dmitri - 25/08/19

I’m not sure it makes much if any difference, but we went ahead and swapped the order for you guys. Thanks for your comments!

Jeff Suovanen - 02/09/19

I just repaired another XR, and you are right! It doesn’t make any differnerce in the order these screws come out. I still damaged this fragile piece. As I work on more of these, I’ll figure out a way to remove this screw without damaging the clip. For now everyone, just use extra caution when removing the 1.3mm phillips screw! Thanks Jeff

fabianowens - 13/09/19

I’ve now done at least 6 of these so far and I have fairly consistent good results by taking the 2 Philips head screws out first, then doing the Y screws.

Stow - 08/04/21

Is this piece important for the repair if broken? I have broken it on a home repair. What is it used for? Is it a grounding connection or is it completely unimportant. More information needed please

Squishy Horses - 01/07/20

I’m wondering that too. Is this piece important?

Phillip Gross - 22/12/20

My clip broke too! on iphone XR. Any word on necessity?

Beth Buer - 02/07/20

I can confirm that taking out the 1.3 mm screw first then the 1.5 mm screw works the best. If done correctly, you should be able to to remove the rest of the screws and pull the panel off with the clip still attached to the panel. For reassembly, start with the 1.5 mm screw then the 1.3 mm screw.

Carlos Oulman - 11/09/20

I don’t remove the small screw at all. I just slide out the metal cover plate and slide back in to reassemble.

Kyaw-Zin Win - 25/09/20

this is what i have done as well. Care is still needed to avoid damaging this part. However, it is seemingly far less prone to damage or loss and thus less risky for this repair process.

Justin Parsons -

I too broke this shield. In looking over this problem I believe it’s best to loosen, but not remove, either screw first then the other. To be clear, loosen the red or yellow screw but only just to break it free, then the second screw. Then remove both and the others and the shield should remain in one piece. I put it back with the broken part (on the red screw) and made sure the two are in contact so there’s conductivity as these shields serve a purpose other than just holding in connectors. My phone works fine with this fix.

pgrobin - 29/11/20

Is this small bracket important if broken??

Phillip Gross - 22/12/20

Mine is broken

Easy Repair - 02/01/21

Mine is broken and my apple pay doesn’t work. Something to do with NFC antenna this little clip??

Marcos Fernández - 08/01/21

I'm guessing so. I replaced a screen on a phone I bought from a friend. I noticed this bracket was broken when I disassembled the phone but didn't think much of it. When I reassembled it my NFC also does not work. Bummer. A lot of people in these comments have asked if it is crucial that this bracket be connected. Can someone from iFixit or other please reply to those comments?

Larry Jorgenson -

On the 1.3 mm screw I actually chose not to remove it. I broke it loose then used the tip of the spudger to simply twist the bracket out of the way, with the screw still attached. Then I could remove the larger bracket.

mpalma - 16/05/21

Kyaw-Zin is right because the shield contains of two tin parts. But there is another option:

1. Unscrew the yellow and orange screws first.

2. Lift the shield gently that it can turn about 20° anticlockwise.

3. Open the red screw and let the shield turn with it the first degrees.

Daniel Brehm - 26/05/21

The first time I did this repair, I didn’t see the comments ahead of time and broke the bracket, even removing the 1.3mm screws first. The second time I did the repair, I was prepared and being extra careful, but the simple act of turning the 1.3mm screw head was enough to break it. If I ever have to do this repair again, I’ll just leave the screw in and try to slide the plate out with the screw (and bracket, hopefully) still in tact, as per Kyaw-Zin Win.

Debbie Thompson -

None of the screw driver bits I got fits the 1.3mm and 1.5mm screws. How do I remove them?

Jonatious Joseph Jawahar -

Same issue as above. The bits provided in the kit do not work with the 1.3mm and 1.5mm screws

Graham Hammell -

Further to above comment about bit not working. Had to go and purchase another PH000 from Home Depot and that worked

Graham Hammell -

I’ve broken that little bracket attached to the red screw. Is it important and can I get a replacement????? Thanks all

steve.arfa -

Broken the clip. Is this important??

kyledrumtutor -

Yikes, broke mine too. Oh god. Think perhaps the delicate 1.3mm should come out first when everything else is secure...

Ronald -

Don't remove the 1.3 Phillips screw! Twisting this screw will break the smaller bracket that is clipped to the larger. Remove all the other screws. Block the smaller bracket from moving as you gently slide the larger bracket horizontally toward the battery until free. The smaller bracket can stay in place while the screen is replaced. When reassembling, support the small bracket by backing with a spudger or similar tool.

doug68242 -

I just broke the smaller bracket also :( I didn´t notice these comments until now :(

It looks like part of the antenna for NFC, as all except NFC works on my iPhone now.

It should be repairable using some wire wrap wire, either twisted around the two screws that connected that part of the bracket (or soldered in place). I will try and report back if it works.

Richard Croyle -

Success!! I managed to re-construct the small arm of the bracket by screwing the 1.3mm screw back in with some 0.3mm enamel wire soldered into what was left of the small bracket arm on the screw, then the other end of the enamel wire I wrapped under the 1.5 wire screw's head (enamel exposed to bare metal), then screwed both screws down. also I lifted up the small metal arm with a screw driver (to make sure it reconnects with the display grounding square) ..and NFC worked again (slightly different antenna pattern mind (need to place cards slightly higher up the rear of the phone). Anyway works again :)

Richard Croyle - 16/12/23

do you think it would be possible to repair without the use of microsoldering?

i brought a new bracket set for the xr and replaced the old one but even with that nfc/apple pay still doesn't work. i'm questioning if i put a wrong size screw or something else

prolificgmabit -

Stap 22

Gebruik de punt van een spudger om de aansluiting van de voorste sensorenmodule uit het contact te wrikken.

During testing, make sure your proximity sensor is not on upside down, as it’s easy to connect upside down. Your phone will boot loop if it’s on incorrectly.

Tristan England - 25/10/19

Stap 23

Verwijder de schermmodule
Pauzeer hier, bij het terug in elkaar zetten van de telefoon, om de waterdichte lijm rondom de hoeken van het scherm te vervangen.

unclear if this is where screen removal ends

Daniel Maldonado - 30/04/21

I had the same question, but the answer is yes. Steps 21-30 are removing parts from the original screen that need to be reattached onto the new screen. You are no longer working inside the frame, but on the back of the screen itself.

amclean78 -

I apologize for missing these comments initially, but yes that’s correct, the screen is removed now and the rest of the guide goes on to other parts, either in the phone or on the back of the screen. Good luck with the repair!

Adam O'Camb -

The alternate method of removing the battery should be highlighted as a standard option. There is so much more work and potential to damage the parts than if you left them in place and carefully with plenty of heat remove the battery. I so wish I had seen this before!

Martin Kappeyne -

Stap 24

Verwijder de zeven schroeven die het paneel onder de trilmotor en de luidspreker bevestigen:
Drie Phillips 1.4 mm schroeven
Twee Phillips 1.7 mm schroeven
Eén Phillips 1.9 mm schroef
Eén Phillips 1.6 mm schroef

Why remove all this stuff for the battery? Is it necessary to do any of steps from here to 32 for the battery at all?

Paul Butterworth -

Removing these parts facilitates removing the bottom adhesive tabs but is not necessary. If you remove the upper adhesive tabs, then heat the backside of the lower ones (which you do if you couldn't get the tabs out), the battery comes out easily. Removes 14 steps from this procedure.

teamhudson -

Stap 25

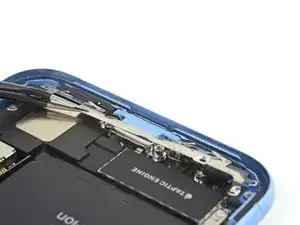

Til het paneel omhoog bij de kant die zich het dichtst bij de batterij bevindt. Probeer het nog niet volledig te verwijderen, aangezien het nog steeds verbonden is via een kleine flexkabel.

Stap 26

Gebruik de punt van een spudger, terwijl je het paneel uit de weg houdt, om de flexkabel eronder omhoog te duwen en los te koppelen.

Stap 27

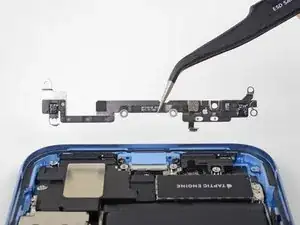

Verwijder het paneel.

Stap 28

Verwijder de zwarte tape en de kleine, rubberen rechthoek die de cover van de trilmotoraansluiting beschermen.

Stap 29

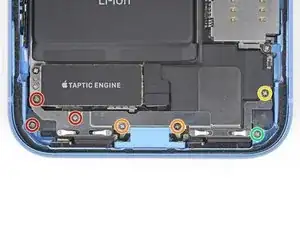

Verwijder de vijf schroeven die de onderste speaker bevestigen:
Eén 2.8 mm standoff-schroef.
Standoff-schroeven kun je het best verwijderen met behulp van een daarvoor bedoelde standoff-schroevendraaier of -bitje.
Een kleine plathoofdschroevendraaier kan ook werken—maar wees extra voorzichtig en zorg dat je schroevendraaier niet wegschiet en omliggende onderdelen beschadigt.
Eén 2.3 mm standoff-schroef.
Eén 2.3 mm Phillips-schroef.
Eén 1.8 mm Phillips-schroef.
Eén 1.6 mm Phillips-schroef.

I was able to get the 2.8mm standoff screw out with a 1.5 mm flat head from my iFixit kit but was not able to find anything to get the 2.3mm screw out. Buying the standoff screwdriver begrudgingly. I wish I'd known about this before I started.

leeprobert -

I was able to get the 2.3mm stand-off screw out by using my 1.5mm flat head to push along the outside of this screw. Took a bit to fully back it out but it worked just fine.

Stretch -

Recommend PH00 for the 1.8 and PH000 for the rest.

Sam Omiotek -

I recommend a 2.5 mm flat for the orange and red stand off screws.

Russell Angrignon -

use the sharp end of the spudger to stick into the standoff screws - it will hold well enough to position the screw and start threading it in - then use 2.5mm flat to tighten

Russell Angrignon -

Stap 30

Verwijder het kleine paneeltje in de rechter bovenhoek van de luidspreker.
Verwijder het paneeltje dat over de aansluiting van de trilmotor heen zit.

When reassembling the speaker bracket, stick the flat end of a spudger on the right side while screwing it down so it doesn’t fall out the side and to maintain its alignment.

Afiq -

Stap 31

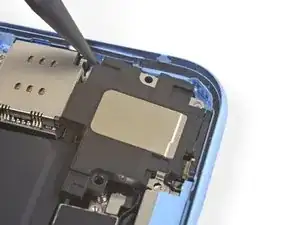

Steek een spudger onder de bovenkant van de luidspreker, dicht bij de zijkant van de behuizing van de iPhone.
Duw deze voorzichtig omhoog en til de bovenkant van luidspreker omhoog.

Stap 32

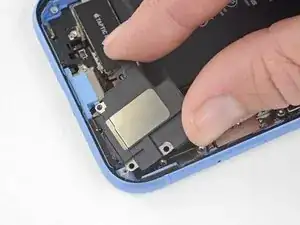

Pak de luidspreker vast bij de zijkanten en wiebel deze heen en weer, zodat je de lijm die het aan de onderkant van de iPhone bevestigt, losmaakt.
Trek de luidspreker weg van de onderkant van de iPhone totdat de vastgelijmde pakking loslaat.

Stap 33

Verwijder de luidspreker.
De vastgelijmde pakking van de luidspreker is niet herbruikbaar. Gebruik een pincet om de overgebleven lijmresten weg te halen.
Vervang de gelijmde pakking wel om ervoor te zorgen dat de telefoon beschermd blijft tegen binnenkomend water en stof. Prepareer het gebied door de lijmresten weg te halen en alles schoon te maken met isopropyl alcohol en een stofvrij doek of een koffiefilter. Bevestig een nieuwe pakking op de luidspreker en installeer deze dan pas.

you may be able to reuse the gasket if you heat the glue. You may want to consider this because I can’t find the gasket through ifixit.

HAYDEN MYERS - 20/05/20

? I agree !

JoeBlog -

do we have to remove all the extra stuff such as this if we're just replacing screen display? what is the importance?

destiny velasco -

If you want to get the surface prepped nicely, tightly roll up the corner of a KimTech wipe, add some IP, then gently use your spudger tip to wipe excess gasket material from the area. Take your time!

Tal Pipkin -

Stap 34

Verwijder de twee 1.8 mm Phillips schroeven die de trilmotor bevestigen.

Stap 35

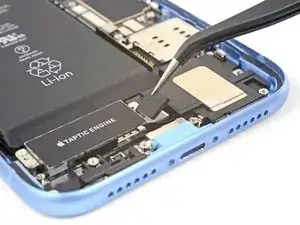

Gebruik een spudger om de flexkabel van de trilmotor los te koppelen door deze in een rechte beweging uit het contact omhoog te duwen.

Stap 36

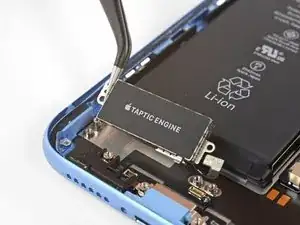

Verwijder de trilmotor.

Stap 37

De batterij van de iPhone XR is aan de achterste behuizing bevestigd door middel van vier elastische kleefstrips met treklipje—twee aan iedere kant van de batterij.
Iedere kleefstrip bevat een zwarte treklip aan het einde, welke weer vastzit aan de zijkant van de batterij.

Stap 38

Peuter de eerste kleefstrip los van de rechter onderhoek van de batterij.
Wees voorzichtig dat je de batterij niet beschadigt met scherpe tools. Een doorboorde of beschadigde batterij kan gevaarlijke chemicaliën lekker of zelfs in brand vliegen.

Yes I think this is very discouraged to use tweezers to do this task (like it is shown on the picture), applying a force to pull the adhesives can easily result in an unintended action on the battery. These adhesive do generally break anyway. Better use the dental floss solution as mentioned in step 41.

benzen -

Welp fellas extra careful on this part, I wasn't enough and punctured the battery which led to a small fire reaction, luckily with only 15% of charge it barely did anything. EXTRA CAREFUL I REPEAT TAKE IT SLOW

Yvolosaure69 “Yvolosaure69” -

Stap 39

Probeer de kleefstrips vlak en plat te houden zonder deze te rimpelen tijdens de procedure; gedraaide of gerimpelde strips zullen blijven plakken en breken in plaats van in één geheel loskomen.
Daarbij, druk niet op de batterij tijdens het lostrekken van de strips. Druk op de batterij creëert drukpunten die ervoor kunnen zorgen dat de kleefstrips breken.

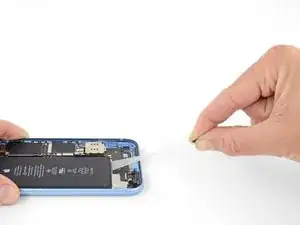

Trek één van de kleefstrips onder de batterij langzaam weg, richting de onderkant van de iPhone.
Trek met een constante kracht, daarbij constant druk houdend op de strip totdat deze loskomt van de batterij en de achterste behuizing. Voor de beste resultaten trek je de kleefstrip onder een zo klein mogelijke hoek weg, zonder dat deze scheurt of snijdt op andere onderdelen in de iPhone.
De kleefstrip zal uitrekken totdat het vele malen langer is dan z'n originele lengte. Ga door met trekken en herpak de strip af en toe dichter bij de batterij als dat nodig is.
Als de kleefstrips onder de batterij tijdens het proces breken, gebruik dan je vingers of de stompe pincet om het achtergebleven stukje kleefstrip te grijpen en ga door met trekken.
Als één (deel) van de kleefstrips breekt onder de batterij en niet meer kan worden verwijderd, ga dan gewoon verder met de andere kleefstrips en volg de volgende stappen.

Stap 40

Herhaal de vorige stap om de resterende drie kleefstrips te verwijderen.
Zorg dat je batterij vasthoudt bij het lostrekken van de laatste kleefstrip. Anders kan het zijn dat je batterij onverwachts uit je iPhone schiet.
Als je alle kleefstrips met succes hebt verwijderd, kun je de volgende stap overslaan.
Als één van de kleefstrips onder de batterij is afgebroken en deze niet meer los te krijgen is, kun je een aantal druppels isopropyl alcohol (>90%) onder de batterij toedienen, zo dicht mogelijk bij de afgebroken kleefstrip(s).
Wacht vervolgens ongeveer een minuutje, zodat de alcohol in de kleefstrips in kan trekken en de lijm kan verzwakken. Gebruik het platte einde van je spudger om de batterij tot slot voorzichtig omhoog te tillen.
Probeer de batterij er niet met botte kracht uit te wrikken. Indien nodig kun je meer druppels alcohol toedienen om de lijm nog verder te verzwakken. Voorkom echter te allen tijde dat je de batterij met je wriktool vervormt of doorboort.
Ga voorzichtig te werk en probeer te voorkomen dat je de lintkabels en de draadloze oplaadspoel, die direct onder de batterij liggen, beschadigt.
Voor een alternatieve methode om de batterij uit de behuizing te verwijderen, ga je verder met de volgende stap.

I had recently done a battery replacement on my iPhone SE (no wireless charging) and did not pay heed to the explicit instructions of being careful to not damage the wireless charging coil directly underneath the battery SMH. Luckily I did not damage the actual coil, but I did damage a little of the paint covering the coil, which then came off a little more when I was cleaning the remaining tape off with the iso alc. I read that the paint is a protective layer for heat and someone recommended adding electrical tape to cover the spot just to be safe so that's what I did. Don't be like me, use the floss method below to avoid this from happening to you.

JigglyPuff -

Stap 41

Als één van de kleefstrips is afgebroken en de batterij nog steeds vastzit aan de achterste behuizing, verwarm je een iOpener of gebruik je een föhn om de achterste behuizing direct achter de batterij te verwarmen. Dit helpt bij het verzachten van de lijm.
Verwarm de iPhone totdat de achterste behuizing net te heet is om vast te pakken. Oververhit de iPhone echter niet, omdat het kan zijn dat de batterij in brand vliegt.
Draai de iPhone weer om en rijg een sterk stuk draad (zoals flosdraad of een deel van een gitaarsnaar) onder de batterij door.
Wikkel de uiteinde van je draad om een stuk doek (of draag handschoenen) om zo je vingers te beschermen.
Trek de draad in een zagende beweging heen en weer langs de gehele lengte van de batterij om zo de lijm los te krijgen. Dit kan even duren, aangezien de lijm vaak langzaam meegeeft, maar met geduld moet het lukken. Vervorm of beschadig de batterij niet.
Als je ervoor kiest om wriktools te gebruiken om de batterij uit de iPhone te duwen, wees dan extra voorzichtig aangezien je de lintkabels of de draadloze oplaadspoel direct onder de batterij kunt beschadigen.

Personally, I would recommend using drops of isopropyl alcohol. This softens most kind of sticky things. Then pry the battery out. Since you're replacing the battery, damaging it shouldn't be a worry.

Nzube Okey-iwobi -

As long as you don't puncture it as i did lol

Yvolosaure69 “Yvolosaure69” -

I used a 3d printed heated bed at 70 Celsius to preheat for 10 minutes the phone body. After that I fixed the anti-clamp tool on the lower part of the battery. With a good vacuum in the cups the battery comes out surprisingly easy

Julio Beltran -

Stap 42

Verwijder de batterij uit de iPhone.
Als er nog alcoholresten in de telefoon achter zijn gebleven, veeg je deze nu voorzichtig weg of laat je deze drogen voordat je je nieuwe batterij installeert.
Herinstalleer de trilmotor en de speaker voordat je de nieuwe batterij installeert. Dit zal ervoor zorgen dat het makkelijker is om de batterij te positioneren tijdens de herinstallatie.
Zorg dat je je nieuwe batterij, voordat je deze installeert, eerst weer tijdelijk aansluit op het contact op het logic board. Dit helpt bij het op de juiste positie aanbrengen van de batterij.
Bevestig tot slot de batterij, koppel deze weer los van het contact op het logic board en ga verder met het weer in elkaar zetten van je toestel.
Als je nieuwe batterij niet wordt geleverd met vervangende en vooraf geïnstalleerde kleefstrips, kun je deze handleiding gebruiken om de kleefstrips te vervangen.
Voer een geforceerde herstart uit na het remonteren van je telefoon. Dit kan een aantal problemen voorkomen en mogelijke probleemoplossing vergemakkelijken.

Changed the Battery but the new battery shows Service symbol..what to do?

Girish Chawla - 06/09/20

That is normal. It's all part of apple's pairing crap they pull. Just ignore it

Zach -

Just replaced the battery, but the new one is draining like crazy. Even faster then the old one? Did I get a faulty battery?

Gabriela Gonzalez -

I might have the same issue ill try calibrating it and force restarting.

Yvolosaure69 “Yvolosaure69” -

When I plug in the connector of the new batterie to the motherboard. It instantaneously becomes very very hot. So I’ve unplugged it and I don’t know what to do now….

I’m afraid it explodes or starts on fire.

Jlmonteiro -

Conclusie

Vergelijk je vervangende onderdeel met het originele onderdeel — het kan zijn dat je meerdere onderdelen mee over moet zetten of beschermlagen voor de lijm moet verwijderen voordat je het nieuwe onderdeel kunt installeren.

Om je toestel weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.

Breng je e-afval naar een R2 of e-Stewards gecertificeerde recycler.

Ging je reparatie niet zoals gepland? Check dan onze Antwoordencommunity voor hulp bij het oplossen van je probleem.

Auteur

Adam O'Camb

Lid sinds: 11/04/15

212588 Reputatie

17 commentaren

Hello and Good morning please I wanted to know if iPhone 8 battery can be fixed in iPhone XR?

Lord Osei Boateng Junior - 26/07/19

Not sure what you’re asking; if your asking if the iPhone 8 battery will fit in an Xr, or vise-versa, the answer is no.

Gregg Stanley -

After battery replacement, battery health is disabled. Will a factory reset reenable the battery health?

Jon Brock -

Hi Jon,

Unfortunately, Apple disables battery health for non-Apple battery repairs. I’ll make sure to add this into the guide intro.

Arthur Shi -

What about the constant repeating message that “could not check if battery is genuine”. Does it stop showing up on the screen?

Sam -

After you clear the message it will only come up again when the iPhone is restarted.

Andrew Yates -

now how do i put a new battery in

Riley -

The step by step guide shows and tells you in detail how to take it out and how to replace it.

Natalie Tyers -

Instructions were clear enough, though lengthy and often redundant. I disassembled my phone, replaced the battery, and closed it up in about two hours (first-timer).

For the love of God, iFixit, you need to do a much better job linking videos for procedures like replacing screen adhesive in your instructions. I eventually found one for applying the adhesive, but it was still little confusing so I looked at your YouTube video. That video, is no longer even relevant because the procedure shown in the video does not match with the current adhesive kit you see. Or, at least, sure doesn't look the same.

Anyway, I encourage anybody trying this to purchase and extra screen adhesive or two. you'll probably need them.

jsolan81 -

this is before i buy the battery replacement kit, i was wondering if i need to buy the adhesive battery strips or if it comes with the kit

Samson Slagle -

Très bon tutoriel , je n'ai eu aucune difficulté. Il faut prendre son temps, et tout se passe comme prévu. Bravo à l'équipe.

Pascal 67 -

Hey, Danke für die ausführliche Anleitung. Es ist nicht der erste Akku, den ich in einem iPhone tausche und ich komme immer gut mit den Anleitungen klar.

Ich hätte eine Bitte / Empfehlung falls ihr diese oder andere Anleitungen zu neueren iPhones nochmal aktualisiert:

Ich vermute es geht nicht nur mir so, dass es relativ komplex ist, die neue Klebedichtung richtig zu befestigen. Hierfür wären Tipps und ggf. Bilder hilfreich..

Chris Patricia Hänsel -

Muito prático! Parabéns!!

Daan.ll -

Every single one of my battery adhesives broke off.

Ham -

The guide works well, however, it took me 4 hours to complete.

Rango -

It would have been useful to know in the parts list that the speaker gasket has to be removed to replace the battery. This is a significant issue as the gasket is hard to find as ifixit does not carry the gasket for iphones. A simple note on the battery purchase page is all that would have been needed. As I'm about to replace the battery, I know have to source a gasket for the bottom speaker.

Ryan -

My iPhone XR battery started showing erratic charging percentages, it would sometimes charge to 60% then 90% but would never go over 98% on a charge cycle. This lasted about 2-3 weeks before a charge cycle would not reach more than 12%. I was going in for surgery and shut my phone off, when I got out of surgery and attempted to turn the phone back on it went into boot loop, flashing the Apple logo every few seconds. Nothing I tried (all the Tricks mentioned online) would get the phone out of this cycle. Thankfully, I had ordered the iFixit battery kit prior to this happening and had the battery on the way. Once I received the kit, I reviewed all the directions, watched the install video online and proceeded to replace the battery. I am happy to report that the phone works perfect now and started right up after the new battery went in. The kit has all the tools and supplies needed for replacement and I am so grateful to not lose all my pictures and data on my phone.

Justin -
