iPhone XS Vervanging van de batterij

Schakel je iPhone uit voordat je met de demontage begint.

Verwijder de twee 6.9 mm lange pentalobe schroeven aan de onderkant van de iPhone.

Plaats op 3 mm van de punt van je plectrum een markering met een stift.

Plak een aantal lagen tape op het scherm van de iPhone tot het gehele scherm bedekt is.

Als het je in de volgende stappen niet lukt om de zuignap op het scherm te bevestigen, kun je ervoor kiezen om een stuk duct tape in een handvatvorm op het scherm te plakken. Hiermee kun je dan het scherm omhoog tillen om een opening te creëren.

Trek de blauwe hendel naar achteren zodat de anti-klem vrij kan bewegen. (Op deze manier deactiveer je de openingsstand van de anti-klem.)

Schuif de armen over de linker- of rechterzijde van je iPhone.

Plaats de zuignappen dichtbij de onderkant van de telefoon—één op de voorkant en één aan de achterkant.

Druk beide zuignappen aan, om zuigkracht uit te oefenen op de gewenste plek.

Trek het blauwe handvat naar voren om de armen van de anti-klem te vergrendelen.

Draai het handvat 360 graden met de klok mee of tot de zuignappen uit beginnen te rekken.

Zorg dat de zuignappen op één lijn met elkaar zitten voordat je begint met het openen van het toestel. Als je ziet dat de zuignappen niet meer op één lijn zitten, maak je ze los en breng je ze weer op de juiste positie aan.

Verwarm een iOpener en plaats deze tussen de armen van de anti-klem op je telefoon.

Vouw de iOpener zodat deze op de onderkant van de iPhone komt te liggen.

Geef de lijm een minuutje de tijd om los te komen zodat de anti-klem een opening kan creëren.

Steek een plectrum in de opening onder het scherm en de plastic rand, en niet onder het scherm zelf.

Sla de volgende drie stappen over.

Gebruik een föhn of een warmtepistool, of prepareer een iOpener en leg deze op de onderkant van de iPhone gedurende ongeveer een minuut om zo de lijm die eronder zit te verzachten.

Als je een enkele zuignap met handvat gebruikt, druk deze dan vast aan de onderkant van de telefoon, maar vermijd het bolle deel van het glas.

Trek de zuignap omhoog met een stevige, constante kracht om zo een kleine opening tussen het voorste paneel en de achterste behuizing te creëren.

Steek een openingsplectrum in de opening onder de plastic rand van het scherm, niet onder het scherm.

Schuif je openingsplectrum langs de linker onderhoek en via de linkerzijde van de iPhone naar boven. Snijd daarbij alle lijm door die het scherm aan het frame bevestigt.

Steek je openingsplectrum opnieuw in de onderkant van de telefoon en schuif deze nu langs de rechter onderhoek en via de rechterzijkant omhoog. Snijd ook hier alle lijm door die je onderweg tegenkomt.

Schuif je openingsplectrum langs de bovenste hoek van het scherm, terwijl je het scherm voorzichtig naar beneden loopt of trekt, in de richting van de Lightning-poort.

Schuif je plectrum naar de tegenoverliggende bovenste hoek en snijd alle lijm daartussen door.

Trek aan het kleine uiteinde van de zuignap om deze van het scherm te verwijderen.

Open de iPhone door het scherm van links naar rechts open te klappen, alsof je de achterkant van een boek opent.

Laat het scherm op een object leunen, zodat je niet te veel spanning op de kabels zet en je nog steeds aan de telefoon kunt werken.

Verwijder de vijf schroeven die het paneel op de logic board-aansluiting bevestigen, met de volgende lengtes:

Drie 1.0 mm Y000 schroeven

Eén 1.3 mm Y000 schroef

Eén 3.7 mm Phillips schroef

Verwijder het paneel.

Gebruik een spudger of een schone vingernagel om de batterijaansluiting uit het contact op het logic board omhoog te duwen.

Zorg dat je de aansluiting wegbuigt van het logic board om zo te voorkomen dat deze tijdens de reparatie per ongeluk contact maakt met het contact en zo de telefoon mogelijk aanzet.

Gebruik een spudger of een vingernagel om de aansluiting van de sensormodule in het voorste paneel omhoog te duwen en te ontkoppelen.

Gebruik een spudger of een vingernagel om de aansluiting van de OLED-schermkabel los te koppelen.

Gebruik een spudger of een vingernagel om de aansluiting van de digitizerkabel uit het contact omhoog te duwen.

Til de kabel voorzichtig omhoog totdat deze loskomt van de lijm eronder.

Verwijder de schermmodule.

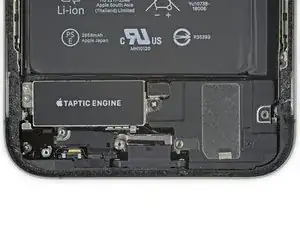

Verwijder de vijf schroeven die de twee plaatjes onder de trilmotor en de hoofdspeaker bevestigen:

Eén 1.0 mm tri-point Y000 schroef

Twee 1.3 mm Phillips schroeven

Eén 1.7 mm Phillips schroef

Eén 1.8 mm Phillips schroef

Til ze voorzichtig omhoog om ze los te maken en wees voorzichtig dat je ze hierbij niet buigt.

Indien nodig kun je wat warmte toedienen met een föhn of warmtepistool om de lijm te verzachten. (Het gebruik van een iOpener is niet slim, aangezien dit de veercontacten aan de bovenkant kan buigen.)

Verwijder de 1.9 mm Phillips schroef die het paneel op de speakeraansluiting bevestigt.

Verwijder het paneel van de speakeraansluiting.

Gebruik de punt van een spudger om de speakeraansluiting omhoog te duwen en los te koppelen.

Steek een spudger onder de bovenkant van de speaker, dichtbij de zijkant van de behuizing van de iPhone.

Duw de bovenkant van de speaker voorzichtig omhoog en til de speaker lichtjes omhoog.

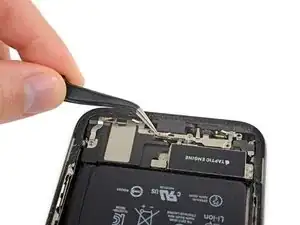

Gebruik, bij het omhoog duwen van de speaker, een pincet om de plastic "bumper strip" aan de bovenkant van de speaker weg te halen.

Pak de speaker aan beide kanten vast en wiebel deze heen en weer om deze zo los te maken van de lijm die 'm aan de onderkant van de iPhone bevestigt.

Trek de speaker weg van de onderkant van de iPhone totdat deze gescheiden is van de gelijmde afdichting.

Verwijder de speaker.

Gebruik een spudger om de flexkabel van de trilmotor los te koppelen door deze in een rechte beweging uit het contact omhoog te duwen.

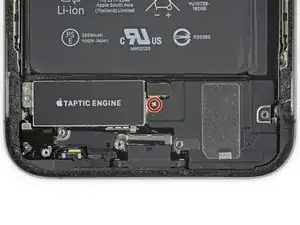

Verwijder de twee 1.9 mm Phillips schroeven die de trilmotor bevestigen.

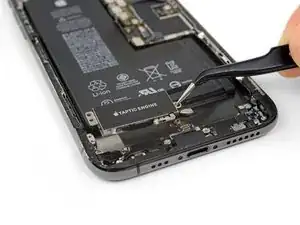

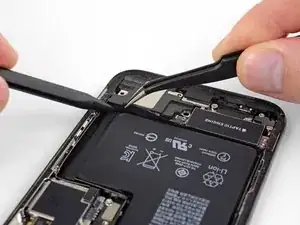

Pak de plastic bumper strip vast en til deze voorzichtig over de speakeraansluiting heen.

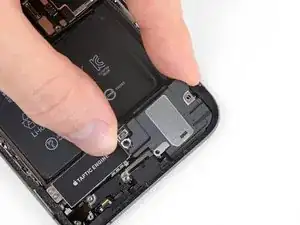

Verwijder de trilmotormodule.

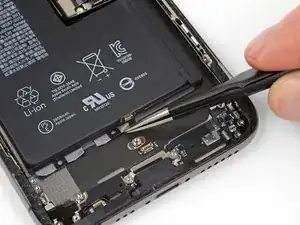

Iedere kleefstrip heeft een zwarte treklip aan het einde welke lichtjes vastzit aan de zijkant van de batterij.

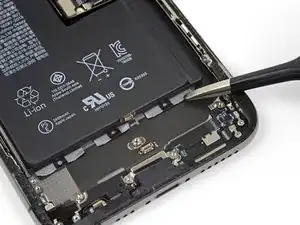

Scheid de eerste kleefstrip onder de batterij van de onderkant van de batterij.

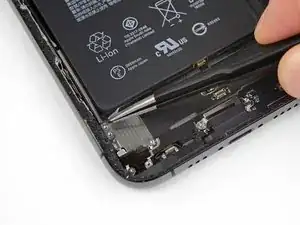

Herhaal de stap hiervoor om de resterende twee kleefstrips aan de onderkant van de batterij los te maken.

Om je kans van slagen te vergroten:

Zet geen extra druk op de batterij. Zorg dat je de iPhone aan de zijkanten vast hebt.

Houd de strips plat en vlak terwijl je trekt.

Trek zo langzaam mogelijk, zodat je de strips de tijd geeft om uit te rekken en los te komen. Het duurt ongeveer 15-30 seconden voordat de strips zijn uitgerekt en loskomen.

Trek in een zo laag mogelijke hoek aan de lipjes, zodat je zeker weet dat de strips niet scheuren op de zijkant van de batterij.

Als één van de strips wel afbreekt terwijl deze nog onder de batterij vastzit en niet kan worden verwijderd, ga je gewoon verder met de andere strips en de hierna volgende stappen.

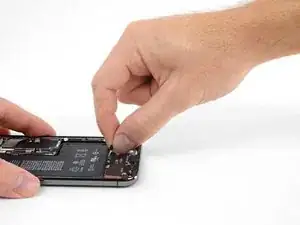

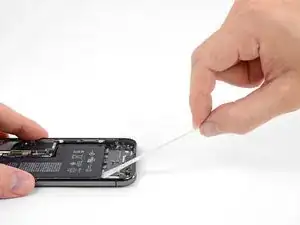

Pak één van de buitenste kleefstrips onder de batterij vast en trek deze langzaam weg van de batterij, in de richting van de onderkant van je iPhone.

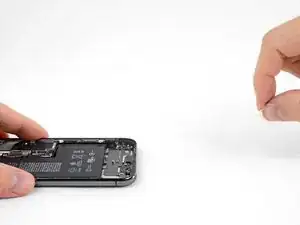

Trek met een constante kracht zodat er steeds spanning op de strip staat, totdat deze tussen de batterij en de achterkant van het frame wegschiet.

Herhaal de vorige stap om de kleefstrip aan de overkant los te maken en laat de middelste van de drie onderste kleefstrips zitten om als laatste los te trekken.

Verwijder de middelste kleefstrip. Wees voorzichtig dat je deze niet breekt op de flexkabel van de speaker.

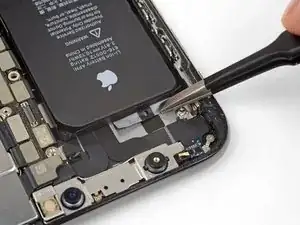

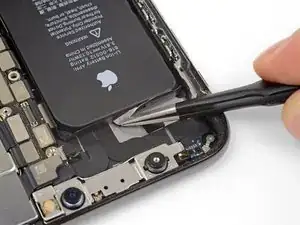

Peuter het laatste treklipje, aan de bovenkant van de bovenste batterijcel, los en scheid deze van de batterij.

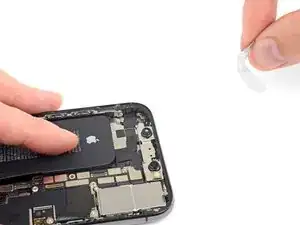

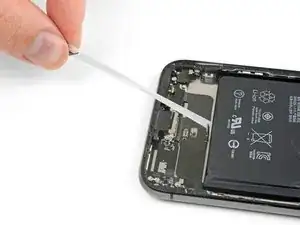

Trek en verwijder de laatste kleefstrip.

Als je alle kleefstrips succesvol hebt weten te verwijderen, kun je de twee volgende stappen overslaan.

Als één van de kleefstrips onder de batterij is afgebroken en deze niet meer los te krijgen was, ga je verder met de volgende stap.

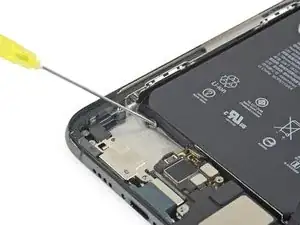

Als een van de kleefstrips onder batterij is afgescheurd en niet meer vast kan worden gepakt, kun je de batterij proberen te verwijderen met behulp van isopropyl alcohol (>90%). Dien wat druppels onder de batterij toe, in de buurt van de afgebroken kleefstrip(s).

Til de batterij, na ongeveer een minuut, op voorzichtige wijze omhoog uit de inkeping.

Als één van de kleefstrips is afgebroken en de batterij nog steeds aan de achterkant van het frame vastgeplakt zit, prepareer je een iOpener of gebruik je een föhn om de achterkant, direct achter de batterij, te verwarmen.

Draai de iPhone weer om en rijg een sterk stuk dun draad (zoals flosdraad of een stuk van een dunne gitaarsnaar) onder de batterij door.

Trek het stuk draad van links naar rechts in een zagende beweging om zo de kleefstrip los te krijgen. Dit kan even duren, aangezien de kleefstrip langzaam loskomt, maar met wat geduld moet dit lukken. Zorg dat je de batterij niet vervormt of beschadigt.

Begin bij de boven- of onderkant van de batterij en ga richting het midden. Trek het stuk draad echter niet door het middelste een-derde deel van de batterij, aangezien je dan de lintkabels of de draadloze oplaadspoel daaronder kunt beschadigen.

Pak de batterij aan de onderkant vast en verwijder deze uit je iPhone.

Bevestig de batterij, koppel deze los en ga verder met het weer in elkaar zetten van je toestel.
