Inleiding
Gebruik deze handleiding om de metalen beschermplaat uit je iPod Touch te verwijderen en jezelf zo toegang te verschaffen tot de onderdelen aan de binnenkant van de iPod Touch.
Let op: De foto's in deze handleiding tonen een 5e generatie iPod Touch. De 7e generatie bevat een aantal oppervlakkige verschillen, maar volgt dezelfde reparatieprocedure.
-
-

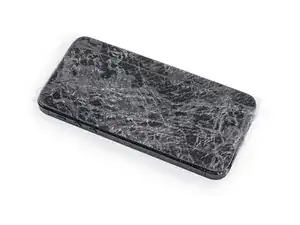

Als het glas van je scherm gebarsten is, kun je de scherven bij elkaar houden en lichamelijke schade voorkomen door tape over het scherm heen te plakken.
-

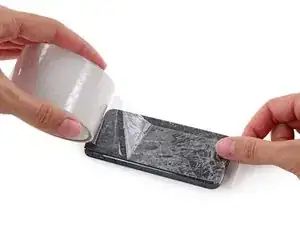

Plak overlappende stukken tape over het scherm van de iPod totdat het gehele oppervlak is bedekt.
-
-
-
Gebruik een föhn of verwarm een iOpener en leg deze gedurende een minuut op de onderkant van de iPod om de lijm eronder te verzwakken.
-
De onderkant van het scherm (bij de thuisknop) wordt vastgehouden met erg sterke lijm.
-
Als je begint met het loswrikken van het scherm in de volgende stappen, kan het handig zijn om meer warmte te gebruiken om de lijm warm en flexibel te houden.
-
-
-
Plaats je zuignap op de onderkant van het scherm, met het midden van de zuignap over de thuisknop heen geplaatst.
-
Druk deze stevig vast en zorg dat de zuignap zich goed vast zuigt.
-
-
-
Houd de iPod stevig op een tafel vast.
-
Til de zuignap op en beweeg deze richting de bovenkant van de iPod. Wees geduldig en trek met een stevige, constante kracht totdat de lijm breekt en het scherm van de achterste behuizing los komt.
-
Het kan nodig zin om een warmtepistool te gebruiken om de lijm voldoende te verzachten (helemaal in koudere gebieden). Als je het scherm los weet te krijgen, maar de lijm blijft nog steeds vastzitten, kun je een mesje gebruiken om de lijm door te snijden.
-
-
-
Steek een plastic openingstool in de opening tussen het plastic frame en de aluminium achterste behuizing, beginnend rechtsboven in het toestel.
-
Schuif je tool langs de opening naar beneden en maak het frame uit de behuizing los terwijl je dit doet.
-
-
-

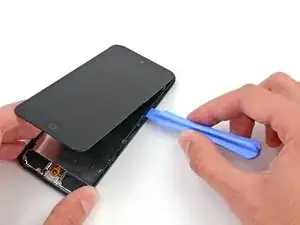

Steek je plastic openingstool tussen het frame en de achterste behuizing, achter de eerste klem.
-
Beweeg je tool heen en weer om de opening achter de klem te vergroten en deze verder van de achterste behuizing te scheiden.
-
Het kan zijn dat de klem niet volledig los komt, maar het herhalen van deze procedure bij iedere klem zal ervoor zorgen dat deze uiteindelijk wel volledig loskomt.
-
-
-

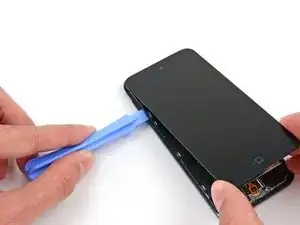

Steek je openingstool nu aan de linkerkant van het toestel in de opening tussen het plastic frame en de aluminium achterste behuizing, in de buurt van de bovenkant.
-
Schuif je tool langs de opening naar beneden en maak terwijl het frame verder los van de behuizing.
-
-
-

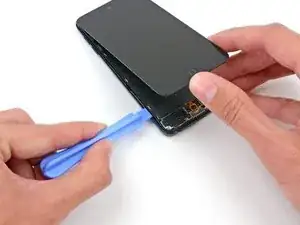

Steek je plastic openingstool tussen het frame en de achterste behuizing, achter de eerste klem aan de linkerkant.
-
Beweeg je tool heen en weer om de opening achter de klem verder te vergroten en het frame verder van de achterste behuizing te scheiden.
-
-
-
Herhaal deze procedure bij de volgende twee klemmen aan deze kant.
-

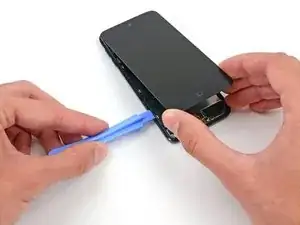

Steek je plastic openingstool tussen het plastic frame en de aluminium behuizing, deze keer achter de tweede klem.
-
Beweeg je tool heen en weer, zodat de klem los komt van de achterste behuizing.
-
-
-

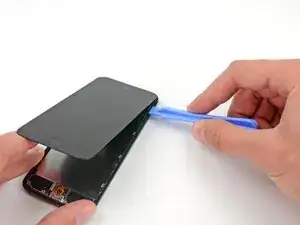

Steek je plastic openingstool tussen de schermmodule en de achterste behuizing, in de buurt van de bovenkant van de iPod.
-
Draai je openingstool lichtjes om om zo het voorste paneel uit de achterste behuizing omhoog te duwen.
-
Scheid de schermmodule van de iPod.
-
-
-
Als je iPod een zwarte in plaats van een oranje thuisknopmodule bevat, kun je deze stap overslaan. De knop is niet aan de LCD-plaat bevestigd en hoeft dus ook niet te worden verwijderd om de reparatie te voltooien.
-
Gebruik een plastic openingstool om de thuisknopschakelaar van de LCD-plaat omhoog te duwen.
-
Het kan nodig zijn om een warmtepistool of een föhn te gebruiken om de lijm aan de achterkant van de thuisknop te verzachten. Gebruik hierbij wel altijd de lage stand.
-
-
-

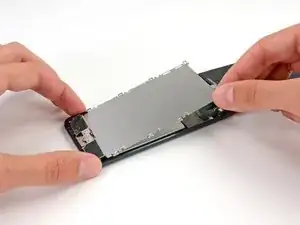

Verwijder de volgende schroeven, die de LCD-plaat aan de achterste behuizing bevestigen:
-
Twee 1.2 mm lange #000 Phillips-schroeven.
-
Negen 1.6 mm lange #000 Phillips-schroeven.
-
Eén 2.3 mm lange #000 Phillips-schroef.
-
Vergelijk je vervangende onderdeel met het originele onderdeel—mogelijk moet je delen van je oude toestel naar je nieuwe onderdeel overzetten of moet je de folie van je nieuwe onderdeel verwijderen voordat je deze installeert.
Om je toestel weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.
Breng je e-afval naar een door R2 of e-Stewards gecertificeerde recycler.
Ging je reparatie niet zoals gepland? Check dan onze pagina over probleemoplossing of stel je vraag op ons iPod Touch 7e generatie antwoordenforum voor hulp bij het oplossen van je probleem.
