DE:Leitfaden - Barrierefreiheit an Haltestellen

Einleitung

Diese Seite beschreibt die Erfassung von Haltestellen im öffentlichen Personennahverkehr im Hinblick auf Barrierefreiheit. Dazu wurden verschiedene Informationen zusammengetragen, um einen kompakten Überblick zu liefern. Als Ausgangspunkt für die zu erfassenden Objekte einer Haltestelle bzw. Barrierefreiheitsattribute wurde das DELFI-Handbuch "Barrierefreie Reiseketten in der Fahrgastinformation" verwendet. Eine direkte Gegenüberstellung der DELFI-Attribute und entsprechender OSM-Tags kann hier nachgelesen werden.

Erarbeitet wurde dieser Leitfaden im Projekt OPENER next, in dessem Zuge auch die App OpenStop als Hilfsmittel zur einfachen und schnellen Erfassung der hier beschriebenen Attribute entwickelt wurde. Ähnlich wie StreetComplete stellt die App Fragen zu Objekten an Haltestellen, um fehlende Informationen zu ergänzen.

Die Haltestelle

Illustration einer Haltestelle in OpenStreetMap

Der Pfeil zeigt, welcher Abstand für `height=*` gemessen werden soll.

Haltestellenbereich

Ein Haltestellenbereich ist eine Relation mit den Tags public_transport=stop_area und type=public_transport, der alle Objekte einer Haltestelle hinzugefügt werden. Die Objekte haben (abgesehen von Plattform und Halteposition) keine Rolle in dieser Relation.

Relevante Attribute des Haltestellenbereichs sind name=*, ref:IFOPT=*, operator=* und network=*.

Plattform

Eine Plattform (bzw. Bahn-, Bussteig) markiert sowohl den Anfahrtspunkt für das Verkehrsmittel als auch den Wartebereich für Fahrgäste. Ist dieser Bereich deutlich abgegrenzt, wird die Plattform als oder erfasst. Existiert hingegen keine klar ersichtliche Plattform, wird nur der Mast als erfasst. In jedem Fall wird dem entsprechendem Element der Tag public_transport=platform gegeben.

Vor allem im Hinblick auf barrierefreies Routing ist es wichtig, dass die Plattform mit dem umliegenden Wege-Netz verbunden ist.

Eigenschaften:

Breite der Plattform wird mit width=* angegeben
Bordstein des Bussteiges wird mit kerb=* angegeben
Anfahrtshilfe für Busse wird mit kerb:approach_aid=* angegeben
Ansagen auf dem Bahnsteig werden mit announcement=* angegeben
Plattformhöhe des Bahnsteiges wird mit height=* angegeben

Hinweis: Die Plattformhöhe ist definiert als der vertikale Abstand zwischen der Gleisoberkante und der Plattform, wenn es sich um eine Haltestelle für Gleisfahrzeuge handelt, und als der vertikale Abstand zwischen Straße und Bordsteinoberkannte, wenn es sich um eine Bushaltestelle handelt.

Füge nach dem Eintragen den Bahnsteig der Relation mit role=platform hinzu.

Halteposition

Die Halteposition ist ein Node mit dem Tag public_transport=stop_position, der Teil der Straße bzw. Schiene ist, an dem das Fahrzeug hält. Der Haltepunkt befindet sich in der Regel auf Höhe des Mastes.

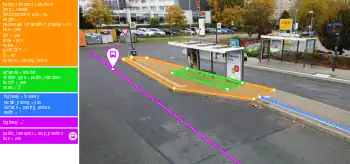

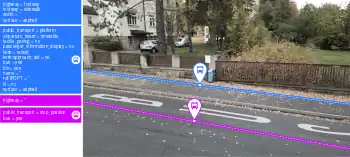

Beispiel-Situationen

Objekte einer Haltestelle

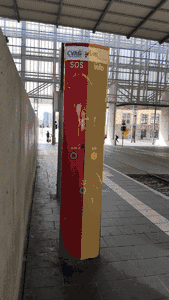

Informationssäule

An einer Informationssäule können Reisende mittels einer Gegensprechanlage Kontakt mit einer Zentrale des zuständigen Verkehrs- bzw. Infrastrukturunternehmens aufnehmen. Durch Drücken eines Knopfes wird eine Sprachverbindung zu einem Informationszentrum aufgebaut.

Element: `tourism=information` `information=phone` `information:public_transport=yes`

Füge die Informationssäule der Haltestellen-Relation hinzu.

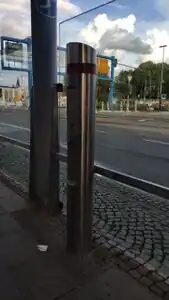

Notrufsäule

Über eine Notrufsäule kann per Knopfdruck kostenlos eine Sprachverbindung zu einem Notrufzentrum aufgebaut werden. Notrufsäulen an Bahnsteigen sind meistens rot oder orange und mit "SOS" gekennzeichnet.

Element: `emergency=phone`

Füge die Notrufsäule der Haltestellen-Relation hinzu.

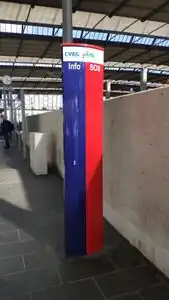

Kombinierte Informations- und Notrufsäule

An kombinierten Informations- und Notrufsäulen werden beide oben genannten Dienste zusammen angeboten.

Element: `tourism=information` `information=phone` `information:public_transport=yes` `emergency=phone`

Füge die kombinierte Informations- und Notrufsäule der Haltestellen-Relation hinzu.

Fahrplananzeigetafel

Fahrplananzeigetafeln sind elektronische Anzeigen, an denen Reisende aktuelle Ankunfts- und Abfahrtszeiten für die gesamte Haltestelle finden können.

Element: `departures_board=realtime` Eigenschaften: Sprachausgabe per Knopfdruck zum Vorlesen der Ankufts- und Abfahrtszeiten: `speech_output=yes/no`

Füge die Fahrplananzeigetafel der Haltestellen-Relation hinzu.

Beispiel für speech_output=yes

Fahrplan

Fahrpläne sind gedruckte Aushänge an Haltestellen, an denen Reisende Ankunfts- und Abfahrtszeiten für die gesamte Haltestelle finden können.

Element: `departures_board=timetable`

Füge den Fahrplan der Haltestellen-Relation hinzu.

Dynamischer Fahrtzielanzeiger

Dynamische Fahrtzielanzeiger sind spezielle Anzeigen, die Ziel und Zeitpunkt einfahrender oder abfahrender Verkehrsmittel an einem Bus-/Bahnsteig anzeigen.

Alle Eigenschaften werden der Plattform (`public_transport=platform`) hinzugefügt. `passenger_information_display=yes/no` Eigenschaften: Sprachausgabe per Knopfdruck zum Vorlesen der Ankufts- und Abfahrtszeiten an der Plattform: `passenger_information_display:speech_output=yes/no`

Füge den dynamischen Fahrtzielanzeiger der Haltestellen-Relation hinzu.

Beispiel für passenger_information_display:speech_output=yes

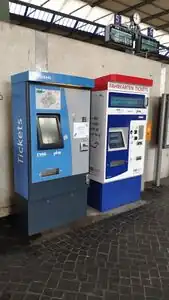

Fahrkartenautomat

An Fahrkartenautomaten können Fahrgäste Fahrkarten kaufen.

Element: `amenity=vending_machine` `vending=public_transport_tickets` Eigenschaften: Betreiber werden mit `operator=*` angegeben

Füge nach den Fahrkartenautomat der Haltestellen-Relation hinzu.

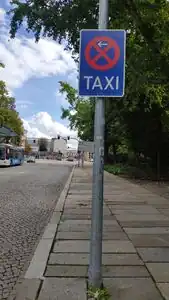

Taxistand

Taxistände sind ausgewiesene Stellflächen für Taxen. Diese sind durch entsprechende Schilder oder Markierungen gekennzeichnet.

Element: oder `amenity=taxi`

Füge den Taxistand der Haltestellen-Relation hinzu.

Fahrkartenverkaufsstelle

Verkaufsstellen sind Einrichtungen wie beispielsweise offizielle Vertriebsstellen der Verkehrsunternehmen (z.B. DB-Reisezentrum), des Verbundgebietes oder Kioske, bei denen persönlich Fahrkarten gekauft oder Fahrplanauskünfte eingeholt werden können.

Element: oder `shop=ticket` `tickets:public_transport=yes` Eigenschaften: Wenn zusätzlich Auskünfte gegeben werden, siehe Informationsstelle Rollstuhlzugänglichkeit `wheelchair=yes`, wenn stufenfrei erreichbar `wheelchair=limited`, wenn über eine bis zu 7cm hohe Stufe erreichbar `wheelchair=no`, wenn über eine Stufe höher als 7cm erreichbar Öffnungszeiten werden mit `opening_hours=` angegeben Betreiber* wird mit `operator=*` angegeben

Füge die Fahrkartenverkaufsstelle der Haltestellen-Relation hinzu.

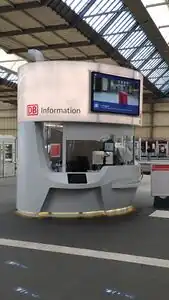

Informationsstelle

An einer Informationsstelle (z.B. DB-Infopunkt) können Reisende ausschließlich Informationen bzgl. Fahrplan, Verspätungen und anderen Belangen rund um den öffentlichen Personenverkehr (z.B. Hilfestellung für eine barrierefreie Reisekette) erhalten.

Element: oder `tourism=information` `information=office` `information:public_transport=yes` Eigenschaften: Rollstuhlzugänglichkeit `wheelchair=yes`, wenn stufenfrei erreichbar `wheelchair=limited`, wenn über eine bis zu 7cm hohe Stufe erreichbar `wheelchair=no`, wenn über eine Stufe höher als 7cm erreichbar Öffnungszeiten werden mit `opening_hours=` angegeben Betreiber* wird mit `operator=*` angegeben

Füge den Infopunkt der Haltestellen-Relation hinzu.

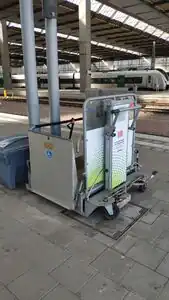

Bewegbarer Hublift

Ein bewegbarer Hublift dient beim Ein- und Ausstieg von Rollstuhlfahrenden als Hilfsmittel zur Überwindung des Höhenunterschieds und des Spalts.

Alle Eigenschaften werden der Plattform (`public_transport=platform`) hinzugefügt. `platform_lift=vertical` `platform_lift:portable=yes` Eigenschaften: Ob der Rollstuhllift einen ausklappbaren Sitz hat, wird mit `platform_lift:seat=` angegeben Die maximal nutzbare Länge* der Stellfläche des Rollstuhlliftes wird mit `platform_lift:maxlength:physical=` angegeben Die maximal nutzbare Breite* der Stellfläche des Rollstuhlliftes wird mit `platform_lift:maxwidth:physical=` angegeben Die maximale Tragekapazität* des Rollstuhlliftes wird mit `platform_lift:maxweight=` angegeben Ob der Rollstuhllift nur von Servicepersonal bedient wird, wird mit `platform_lift:supervised=` angegeben

Bewegbare Rampe

Eine bewegbare Rampe dient beim Ein- und Ausstieg von Rollstuhlfahrenden als Hilfsmittel zur Überwindung des Höhenunterschieds und des Spalts.

Alle Eigenschaften werden der Plattform (`public_transport=platform`) hinzugefügt. `ramp=yes` `ramp:portable=yes` Eigenschaften: Länge der ausgebreiteten Rampe wird mit `ramp:portable:length=` angegeben (in Metern) Nutzbare Breite der ausgebreiteten Rampe* wird mit `ramp:portable:maxwidth:physical=` angegeben (in Metern) Tragfähigkeit der bewegbaren Rampe* wird mit `ramp:portable:maxweight=*` (in Tonnen)

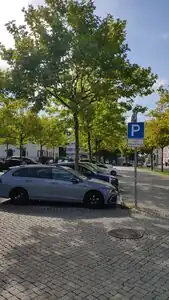

Parkplatz

Öffentliche Parkplätze, die von Reisenden in Anspruch genommen werden können und sich in direkter Zuordnung zur Haltestelle befinden.

Element: oder `amenity=parking` Eigenschaften: Zugangsberechtigung wird mit `access=` angegeben Art des Parkplatzes* wird mit `parking=` angegeben Behindertenstellplätze* werden mit `capacity:disabled=` angegeben Park and Ride-Anlage* wird mit `park_ride=` angegeben. Park and Ride-Parkplätze ermöglichen es, das Fahrzeug an der Haltestelle abzustellen und die Reise mit dem öffentlichen Nahverkehr fortzusetzen. Höchstparkdauer* wird mit `maxstay=` angegeben Zeitliche Zugangsbeschränkungen bzw. Öffnungszeiten* des Parkplatzes werden mit `opening_hours=` angegeben Parkgebühr* wird mit `fee=*` angegeben

Füge nur die Parkplätze zur Haltestellen-Relation hinzu, die auch wirklich Parkplätze dieser Haltestelle sind und sich nicht nur in der Nähe der Haltestelle befinden.

Toiletten

Öffentliche Toiletten am Bahnhof.

Element: oder `amenity=toilets` Eigenschaften: Zugangsberechtigung wird mit `access=` angegeben, z.B.: Öffentlich: `access=yes` Kunden-Toilette: `access=customers` Zugänglichkeit:* Die Toiletten sind für Rollstuhlfahrende und andere Personen vorgesehen: `wheelchair=yes` Die Toiletten sind nur für Rollstuhlfahrende vorgesehen: `wheelchair=designated` Es gibt keine rollstuhlgerechte Toiletten: `wheelchair=no` Wird für den Zugang ein Schlüssel benötigt: Gesamte Toilette: `locked=yes` Nur rollstuhlgerechte Toilette: `locked:conditional=yes @ wheelchair` Wird für die rollstuhlgerechte Toilette ein Euroschlüssel benötigt, zusätzlich: `centralkey=eurokey` Wie und wo der Schlüssel ausgeliehen werden kann, wird beschrieben mit: `locked:description=` Öffnungszeiten* werden mit `opening_hours=` angegeben Gebühr* wird mit `fee=` angegeben Betreiber* werden mit `operator=*` angegeben

Füge nur die Toiletten zur Haltestellen-Relation hinzu, die auch wirklich Toiletten dieser Haltestelle sind und sich nicht nur in der Nähe der Haltestelle befinden.

Wenn die Toilette als erfasst ist, dann die einzelnen Zugänge mit entrance=yes und wheelchair=* kennzeichnen.

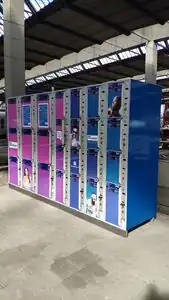

Gepäckschließfächer

Gepäckschließfächer ermöglichen es, Reisegepäck für kurze oder auch längere Zeit selbstständig an den Haltestellen zu deponieren.

Element: oder `amenity=locker` `locker=luggage` Eigenschaften: Anzahl der Schließfächer wird mit `capacity=` angegeben Nutzungsgebühr* wird mit `fee=*` angegeben

Füge die Gepäckschließfächer der Haltestellen-Relation hinzu.

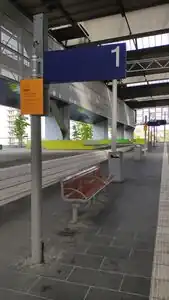

Sitzgelegenheit

Sitzplätze und Bänke an Haltestellen können auf die folgenden zwei Arten erfasst werden:

Element: `amenity=bench` Füge die Sitzgelegenheit der Haltestellen-Relation hinzu.	Alle Eigenschaften werden der Plattform (`public_transport=platform`) hinzugefügt. `bench=yes/no`

Überdachter Wartebereich

Überdachte Wartebereiche bzw. Unterstände an Haltestellen können auf die folgenden zwei Arten erfasst werden:

Element: oder `amenity=shelter` `shelter_type=public_transport` Füge den Überdachten Wartebereich der Haltestellen-Relation hinzu.	Alle Eigenschaften werden der Plattform (`public_transport=platform`) hinzugefügt. `shelter=yes/no`

Wege und Barrieren

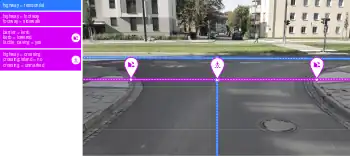

Weg

Wege werden als dargestellt. Alle Wege müssen ein zusammenhängendes Wege-Netz bilden, sowohl innerhalb als auch außerhalb der Haltestelle Alle Plattformen müssen mit dem Wege-Netz verbunden sein Eigenschaften: Oberflächenbeschaffenheit des Weges wird mit (`surface=`) angegeben Für Wege schmaler als 1 Meter sollte die Breite* mit `width=*` (in Metern) angegeben werden

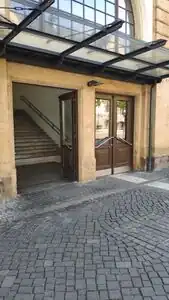

Tür

Befindet sich die Tür innerhalb eines Gebäudes, setze einen Node mit `indoor=door` als Teil des Raumes. Befindet sie sich außerhalb, setze einen Node mit `entrance=` als Teil des Weges/Gebäudes. Eigenschaften:* Art der Tür wird mit `door=` angegeben Ob die Tür sich automatisch öffnet, wird mit `automatic_door=` angegeben Durchgangsbreite der Tür wird mit `width=*` (in Metern) angegeben

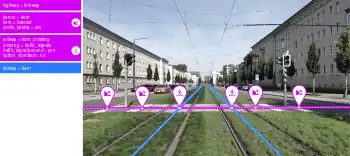

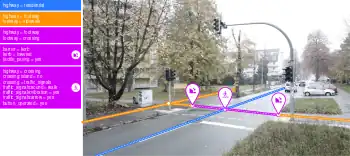

Überquerung

Füge dem Node , an dem sich Gehweg und Straße/Gleis treffen: `highway=crossing` für Fußgängerüberwege hinzu. `railway=tram_crossing` für Straßenbahn-Überquerungen hinzu. `railway=crossing` für Bahnübergänge hinzu. Eigenschaften: Art des Übergangs wird mit `crossing=` angegeben Für Ampeln (`crossing=traffic_signals`): Anforderungstaster* (Blindentaster zählen nicht dazu) werden mit `button_operated=` angegeben Akustische Signalgeber* werden mit `traffic_signals:sound=` angegeben Vibrations-Signal* wird mit `traffic_signals:vibration=` angegeben Tastbarer Pfeil* (üblicherweise an der Unterseite des Tasters) wird mit `traffic_signals:arrow=*` angegeben

Blindentaster

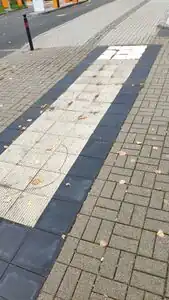

Bodenindikator

Taktile Bodenindikatoren werden mit `tactile_paving=` an: als oder erfassten Plattformen mit Bodenindikatoren, abgesenkten Bordsteinen und Überquerungen mit Bodenindikatoren, Wegen mit Bodenleitstreifen erfasst. Achtung:* Bodenindikatoren, die über Fläche verlaufen und nicht Teil eines existierenden Ways sind, müssen separat als mit `tactile_paving=*` erfasst werden.

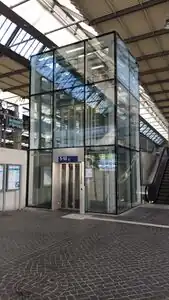

Aufzug

Element: `highway=elevator` Eigenschaften: Stockwerke, die dieser Aufzug bedient, werden mit `level=` angegeben Die Türen des Aufzugs werden als separater Node mit `door=` und `automatic_door=button` angegeben Verbinde diesen Node mit dem restlichen Wege-Netz Durchgangsbreite der Tür wird mit `width=` angegeben Befindet sich die Eingangstür zu einem Fahrstuhl in einem Innenraum (z.B. in einer Bahnhofshalle), verwende `indoor=door` als Haupttag für die Tür(en). Ist eine/die Tür des Aufzugs "draußen" und stellt somit selber einen Eingang zum Bahnhof dar, verwende stattdessen `entrance=yes`. Tiefe des Fahrstuhls* (gemessen entlang des Eingangs) wird mit `length=` angegeben Breite des Fahrstuhls* (gemessen quer zum Eingang) wird mit `width=` angegeben Taktiles Bedienfeld* (Knöpfe mit Blindenschrift) wird mit `tactile_writing=` angegeben Akustische Ansage der Etage* wird mit `speech_output=*` angegeben

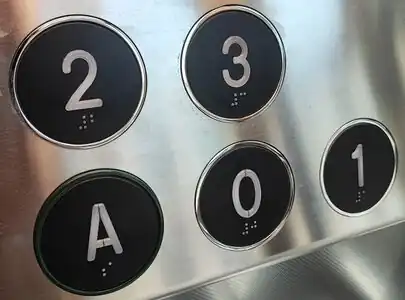

Beispiel für tactile_writing=yes

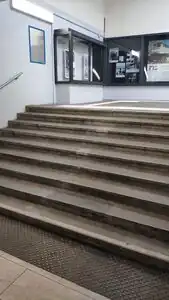

Treppe

Element: `highway=steps` Eigenschaften: Mit `incline=up/down` wird angegeben, ob die Richtung des Ways einen Auf- oder Abstieg beschreibt Stockwerke, die diese Treppe verbindet, werden mit `level=` angegeben Anzahl der Stufen* wird mit `step_count=` angegeben Höhe einer einzelnen Stufe* wird mit `step:height=` angegeben Treppengeländer* werden mit `handrail=yes/no` angegeben Blindenschrift auf dem Geländer wird mit `tactile_writing=` angegeben Treppenlift* an der Treppe wird mit `platform_lift=*` angegeben. (Wahrscheinlich `platform_lift=inclined`)

Beispiel für platform_lift=inclined

Rolltreppe

Element: `highway=steps` `conveying=yes/forward/backward/reversible` Eigenschaften: Mit `incline=up/down` wird angegeben, ob die Richtung des Ways einen Auf- oder Abstieg beschreibt Die Stockwerke, die diese Rolltreppe verbindet, werden mit `level=` angegeben Mit `conveying=` wird angegeben, in welche Richtung die Rolltreppe befördert `conveying=yes` bedeutet, dass diese Treppe eine Rolltreppe ist. Wenn möglich, sollte einer der unteren Werte als Konkretisierung der Richtung verwendet werden. `conveying=forward` bedeutet, dass die Rolltreppe in Richtung des Weges befördert `conveying=backward` bedeutet, dass die Rolltreppe entgegengesetzt zur Richtung des Weges befördert `conveying=reversible` bedeutet, dass die Richtung, in die die Rolltreppe befördert sich ändern kann. In diesem Fall erfolgt keine Aussage über die (Standard-)Richtung Wie lange die Fahrt mit der Rolltreppe dauert wird in Sekunden mit `duration=*` angegeben

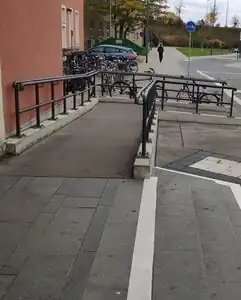

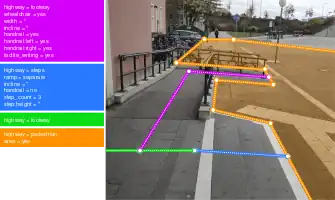

Rampe

Element: `highway=path/footway` Eigenschaften: Mit `incline=up/down` wird angegeben, ob die Richtung des Ways einen Auf- oder Abstieg beschreibt. Die genaue Steigung wird in Prozent angegeben. Breite der Rampe wird mit `width=` angegeben Ist die Rampe in Steigung* und Breite rollstuhlgerecht, kann `wheelchair=yes` erfasst werden, falls nicht `wheelchair=no` Geländer an der Rampe werden mit `handrail=yes/no` angegeben Blindenschrift auf dem Geländer wird mit `tactile_writing=*` angegeben

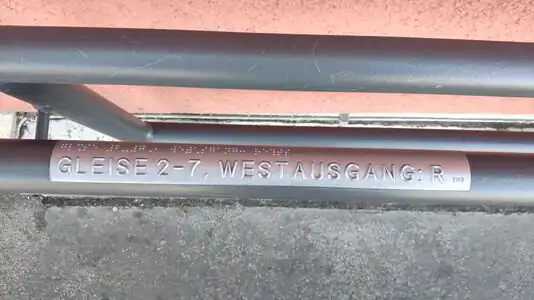

Beispiel für tactile_writing=yes an einem Geländer

Einzelne Stufe

Eine einzelne Stufe kann auf die folgenden zwei Arten erfasst werden:

Element: als Teil eines `barrier=step` Eigenschaften: Höhe der Stufe wird mit `height=*` angegeben	Element: `highway=steps` `step_count=1` Eigenschaften: Höhe der Stufe wird mit `step:height=*` angegeben

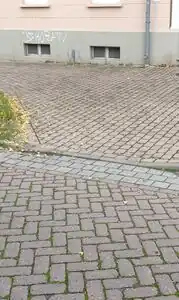

Bordstein

Element: als Teil eines `barrier=kerb` Eigenschaften: Art des Bordsteins wird mit `kerb=` angegeben Genaue Höhe des Bordsteins* kann mit `kerb:height=*` angegeben werden

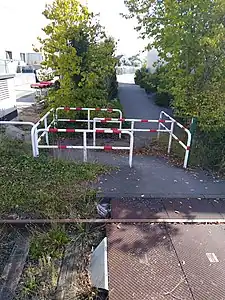

Umlaufgitter/Umlaufsperre

Element: als Teil eines `barrier=cycle_barrier` Eigenschaften: Art des Umlaufgitters wird mit `cycle_barrier=` angegeben Die Abmessungen* des Umlaufgitters werden mit `maxwidth:physical=` bzw. mit `spacing=`, `opening=` und `overlap=` gemäß der unten stehenden Grafik angegeben Falls die Umlaufsperre einen Bahnübergang absichert, kann dem Node , der den Bahnübergang repräsentiert, zusätzlich der Tag `crossing:chicane=yes` gegeben werden.
