Hungary/Csövezés

Földalatti vezetékek nyomvonalára való következtetéshez használható objektumok.

Alapvetések

A kulcsokba mindig csak a terepen megállapítható értéket vigyük fel! Az operator=* is lehet sokféle, például MOL, FGSZ, Tigáz, stb. és amennyiben hasonló típusú csövek fordulnak elő ugyanazon helyszínen akkor a későbbi OSM-alapú korrelációt nehezítheti ha valótlant interpoláltak a terepen.

Amennyiben valaki a levegőből felvett lehetséges objektumokat fixme=resurvey jelöléssel, azt terepi bejárás alapján a helyére kell húzni amennyiben létezik és legalább annyi további címkét kell felvenni a fixme törlése mellett amiből utólag is látható, hogy az a levegőből nem lett volna megállapítható (pl. ref=*, noref=*). Ideálisan minden ref-et érdemes kigyűjteni, de amennyiben nagyon sietünk, síkvidéken egyenes szakaszokon kevesebb információt hordoz - sokkal izgalmasabb kanyaroknál vagy lakott területen, hogy hol maradhattak ki köztes jelölők.

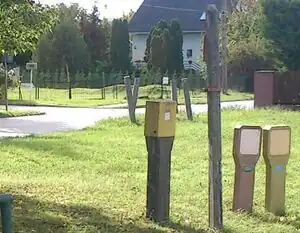

Objektumok típusai és jellemzői

EDD-SZ-219-v03 EKO-SZ-219-v03 Gázelosztó- és célvezeték tervezése, kivitelezése, üzemeltetése – Szabályzat

Szénhidrogén hálózatok publikálandó objektumai

SZ1 - Vezeték

szállított közeg: földgáz, kőolaj, olajtermék - gázolaj, olajtermék - vegyibenzin, olajtermék - etilén, olajtermék - egyéb, kondenzátum, rétegvíz, termelvény, egyéb gáz - nitrogén, egyéb gáz - szénmonoxid, egyéb
hálózati hierarchiában betöltött funkció: elosztó vezeték, célvezeték, fáklya vezeték, kísérő hírközlő kábelek, anód vezeték
szállítás módja, nyomás: bar
anyag: acél, KPE, üvegszál erősítésű műgyanta
méret

SZ2 - Biztonsági övezet

méret

SZ3 - Szakaszoló állomás

SZ4 - Fáklya

SZ5 - Fáklyakert

SZ6 - Csőhíd

SZ7 - Szagló

SZ8 - Irányjelző

SZ9 - Kotrást tiltó tábla

SZ10 - Nyomásszabályozó

SZ11 - Védőcső

méret
anyag: fém, KPE, acél, egyéb

SZ12 - Elzáró szelvény

méret

SZ13 - Anódágy

SZ14 - Katódállomás

SZ15 - Potenciálmérőhely

Segítség nyomvonalhoz és paraméterekhez

Színkód

FIXME: magyar forrást keresni rá!

_ elektromosság (ELECTRICAL)
_ gáz-olaj-gőz (GAS-OIL-STEAM)
_ kommunikáció és kábeltelevízió (COMMUNICATION CATV)
_ ivóvíz (POTABLE WATER)
_ visszanyert folyékony iszap (RECLAIMED WATER SLURRY LINES)
_ szennyvíz (SEWER)
_ ideiglenes földmérési jelölések (TEMPORARY SURVEY MARKINGS)
_ tervezett feltárás (PROPOSED EXCAVATION)

Formák

Saját találmány, WIP

shape=tubular <- construction=tubular tower:construction=tubular (hollow cylinder)
shape=box szakszerűen "rectangular prism", csak azt hosszabb leírni
shape=square_prism
shape=square_frustrum - [[1]]
shape=poligonal_lollipop - rectangular prism from above, but has a broad head on top that is not round, but edgy
shape=big_prism_on_prism - a larger square prism on top of a small square prism with a little transition, reminds you of a club

Földgáz

Belterületen

a nyomvonalat nem kell megjelölni, de számos példa van rá, hogy jelölve van
a vezetékbe épített, térszint alatt elhelyezett szakaszoló elzáró szerelvények felszíni kivezetéseit belterületen G-jelű jelzőtáblával kell megjelölni

Külterületen

a vezeték nyomvonalát, irányváltozásait és leágazásait a talajszintből kiemelkedő jelzőoszloppal vagy táblával meg kell jelölni.
a vezeték nyomvonalát nyomvonaljelző oszlopra szerelt zászlókkal jelöljük, a gáz áramlásának irányát a jelzőoszlopra szerelt "zászlóval" jelölni kell.

Rövidítések

MPK: Magyar Posta Kábel
-1946 Magyar–Német Ásványolaj Művek Kft. (MANÁT)
-1946 Magyar Olajművek Részvénytársaságot (MOLAJ), Szőny
1938-1946: Magyar Amerikai Olajipari Részvénytársaság (MAORT), Dunántúl
1946-1952: Dunántúli Állami Kőolaj Vállalat (DÁK)
1946-1952: Magyar-Szovjet Olaj Rt. (MASZOVOL), Alföld
1949-1954: Ásványolaj- és Földgáz Távvezeték Nemzeti Vállalat
1952-1954 MASZOLAJ
1957 Országos Kőolaj és Gázipari Trösz
1954-1974: Kőolajvezeték Vállalat
1974-1991: Gáz- és Olajszállító Vállalat (GOV), Kőolajvezetéképítő Vállalat (KVV)
1991-2004 MOL Rt
1996-2019 HAG importvezeték: osztrák-magyar interkonnektor
2004-2008 MOL Földgázszállító Rt.
2014-2019 MGT Zrt.: magyar-szlovák földgázvezeték
2008- FGSZ Földgázszállító Zártkörűen Működő Részvénytársaság

Aerial marker

aerial marker (légi jelölő)

marker=aerial
colour=yellow
material=plastic
cover=roof
support=pole
utility=gas
noref=*
ref=*
source=*
operator=*
direction=*
pipeline:ref=*

Közlekedési táblákhoz hasonlóan itt valószínűleg azt az irányt lehet jelölni ahonnan szemből leolvasható. source=* addig hasznos amíg távolról van felmérve (azaz amíg nincs rajta sem ref=*, sem noref=*) és ezzel azonosítható, hogy mely légifelvételeken látható.

Vasnyíl

nagy távoli
nagy közeli
kicsi DN
eligazító
GOV
MOL telecom

marker=post
colour=yellow
material=metal
utility=gas
support=pole
cover=no
noref=*
ref=*
direction=*

Lehet egy gömb is a közepén (pl. GOV a Hármashatár-hegyen), ekkor cover=globe

Avagy nyomvonaljelző oszlop illetve zászló. Elképzelhető, hogy itt praktikusabb volna a nyíl irányát felvenni és nem a szemből való leolvasás irányát.

Azt hiszem hivatalos nevén "irányjelző", de nem világos, hogy ebben az aerial is benne van-e.

Kőtömb

MPK kőoszlop

marker=stone
inscription=MPK
material=concrete
utility=telecom
operator=Magyar Posta
height=*

~~MOL Petrokémia.~~ Magyar Posta Kábel. Akad ember magasságú és a földből éppen csak kiemelkedő példány is.

Szaglócső

colour=yellow
material=concrete;metal
man_made=monitoring_station
monitoring:gas_leakage=yes
pipeline=sniffer
utility=gas
support=concrete_post
accuracy=10
ref=*
noref=*
height=*
source=*

A szabályzat ezt mondja:

Védőcsővégek gáztömör lezárása mellett 10 m-ig egyik végén, 10 m felett mindkét végén szaglócsövet kell csatlakoztatni
Beépített területen kívül, út, vasúti vágány keresztezés esetén "pásztorbotos" acél szaglócsövet kell alkalmazni.
A térszint fölé vezetett szaglócső mechanika védelméről, rögzítéséről, nem korrodálódó szerkezettel (pl.: betonoszlop) kell gondoskodni.

A pásztorbotos szaglócső merőlegesen fel van hegesztve illetve nyeregidommal rögzítve a termékvezetékre, tehát annak pozíciója tökéletesen mutatja a földalatti nyomvonalat. Emiatt a szaglócsövet a többi az oldalon feltüntetett pontszerű entitással ellentétben magára a termékvezeték OSM vonalára kell leszúrni és fontos azon feltüntetni az accuracy=* illetve source=* értékét!

Ez a leírás más megfogalmazása alapján védőcsővel ellátott csőszakaszokhoz tartozik, tehát egyenként felmért pozícióiból következtethető a védőcső megléte ami szintén jelölhető. Kb. 1.5m magas és szokott hozzá tartozni egy betonoszlop is, de egyik vagy másik hiányozhat! Amennyiben az oszlop nincs meg, jelölhetjük így: support=ground.

Korrózióvédelmi berendezés: fekete-sárga

FIXME: material nem metal, hanem fiberglass szerintem, csak le kellene sed-elni OSM alatt is

korrózióvédelmi berendezés beton alapú sárga-fekete fém

man_made=street_cabinet
utility=gas
gas=cathodic_protection
inscription=Korrózióvédelmi berendezés;314-2071
colour=black;yellow
pipeline=substation
substation=measurement
measurement=corrosion
shape=square_frustrum
material=metal
noref=yes
operator=MVM Főgáz Földgázelosztási Kft.
height=*
width=*
length=*

https://en.wikipedia.org/wiki/Cathodic_protection#Galvanic

Régi nevén a fekete alapra sárgával is rászitázták régen, hogy Fővárosi Gázművek. Néha a címkén az olvasható, hogy FŐGÁZ Földgázelosztási Kft..

TODO: chatodic_protection=galvanic_anode/generator/potential_measurement

Korrózióvédelmi berendezés: sárga

korrózióvédelmi berendezés sárga fejű betonoszlop
CP anode - geograph
Southern Water Authority Anode - geograph

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour:cap=yellow
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Korrózióvédelmi berendezés
material=concrete
material:cap=plastic
shape=big_prism_on_prism
operator=*
height=*
ref=*
noref=*

https://en.wikipedia.org/wiki/Cathodic_protection#Galvanic

Hívják még ezeket úgy is, hogy "katódállomás".

Korrózióvédelmi berendezés: piros ablakos

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour:window=red
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Potenciál mérőhely
material=concrete
material:window=metal
shape=poligonal_lollipop
operator=*
height=*
ref=*
noref=*

Korrózióvédelmi berendezés: piros fejű

kotrási tilalom (letört) és piros fejű ismeretlen

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour:cap=red
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Potenciál mérőhely
material=concrete
material:cap=plastic
shape=square_prism
operator=Opus Tigáz Zrt.
height=*
ref=*
noref=*

Két azonosítót is tartalmaz (nnnnn, Px), melyek pontosvesszővel szerepeltethetőek a ref-ben abc sorrendben (azaz a számos előbb, majd a betűs)

Korrózióvédelmi berendezés: műanyag henger

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour=yellow
colour:cap=orange
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Potenciál mérőhely
material=plastic
shape=tubular
height=0.5
operator=*
ref=*
noref=*

TODO: ennek belsejében is csak elektromos csatlakozóaljzat van vagy le lehet nyúlni benne a cső burkolatáig?

FIXME height

Korrózióvédelmi berendezés: vashenger

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour=yellow
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Potenciál mérőhely
material=metal
shape=tubular
height=1
operator=*
ref=*
noref=*

TODO: ennek belsejében is csak elektromos csatlakozóaljzat van vagy le lehet nyúlni benne a cső burkolatáig?

FIXME height

Létezik másfajta, más üzemeltetés is ami jóval magasabb, fekete és fémből készült!

Korrózióvédelmi berendezés: karóba húzott fémdoboz

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour=metal
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Korrózióvédelmi berendezés;506-02
operator=MVM Főgáz Földgázelosztási Kft.
material=metal
support=post
shape=box
height=*
box:min_height=*
width=*
length=*

FIXME: az új címke alatti régi felirat is érdekes lehet

Korrózióvédelmi berendezés: fali fémdoboz

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour=metal
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Korrózióvédelmi berendezés;506-02
operator=MVM Főgáz Földgázelosztási Kft.
material=metal
support=wall
shape=box
height=*
min_height=*
width=*
length=*

FIXME: fotó olyan mint a karóba húzott doboz, csak falra csavarozva

FIXME: az új címke alatti régi felirat is érdekes lehet

Korrózióvédelmi berendezés: nagy szürke hasáb

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour=lightgray
pipeline=substation
substation=iccp
inscription=Korrózióvédelmi berendezés
hazard=electricity
material=metal
shape=box
operator=*
width=*
length=*
height=*

https://en.wikipedia.org/wiki/Cathodic_protection#Impressed_current_systems

Potenciál mérőhely

sárga potenciál mérőhely
felirata
Gas Mains cathodic protection markers, Wellington Street, Leeds
The white thing at left-bottom corner is a test point box.

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour=yellow
colour:window=yellow
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Potenciál mérőhely
material=fiberglass
shape=poligonal_lollipop
width=*
length=*
height=*
operator=*
ref=*
noref=*

Írják még potenciálmérőhely formában is.

https://en.wikipedia.org/wiki/Cathodic_protection#Testing

Fehér korrózióvédelmi

man_made=street_cabinet
utility=gas
gas=cathodic_protection
colour=lightgray
pipeline=substation
substation=measurement
measurement=corrosion
inscription=Korrózióvédelmi berendezés
material=plastic
contact:phone=+36 80 477 333
shape=box
noref=yes
operator=MVM Főgáz Földgázhálózati Kft.
texture=square_dent_matrix
height=*
width=*
length=*

Néhol régebbi nevén van kiírva:

inscription:operator=NKM Földgázhálózati Kft.

Kotrási tilalom

kotrási tilalom (repedezett)
kotrási tilalom (kopott)

traffic_sign=hazard
hazard=underground_pipeline
marker=post
inscription=Vigyázz! Kábel! Földmunkát végezni tilos!
direction=*

Írják még "Kotrási tilalom <- 23 m ->" formában is. További elnevezése a "kotrást tiltó tábla".

Szerelvényakna

beépítés közben kívülről

man_made=manhole
width=*
length=*
cover:diameter=*
material=concrete
rectangular=circular

Előfordul még: material=metal. Ebben általában megtalálható egy elzáró-szerelvény vagy különleges esetben belterületen süllyesztett nyomásszabályozó állomás. Négy sarkában gyakran 1-1 betonoszlop található a specifikáció szerint is.

Lemez csapszekrény: 700x700x400 méretű kisakna, talajfelszín alá felhozott elzáró szerelvény elhelyezésére szolgál.
Szerelvényakna: 1000x1000 mm–nél nagyobb keresztmetszetű, 1 méternél mélyebb fenékszintű, szerelvény elhelyezésére szolgáló, fölbe süllyesztett munkatér

Cső

árkon átívelő csőhíd (jobb lent)
vezetékszámmal matrica
Pipeline over Clough Fold
PIPELINES FROM A NATURAL GAS INSTALLATION RUN THROUGH RATTLESNAKE BAYOU
Barton Stacey to Lockerley pipeline having been welded and tested the pipes are now being buried in a deep trench.

man_made=pipeline
location=underground
layer=-1
substance=gas
usage=transmission
operator=*
name=*
ref=*
diameter=*
pressure=*
flow_direction=*
place:origin=*
place:destination=*

Hivatalos nevén "vezeték" vagy "termékvezeték". Amennyiben felszín felett észlelhető csőhídról van szó, akkor egyes címkék eltérnek. A burokcső átmérője mérőszalaggal ellenőrizendő (ennél kisebb a termékvezeték szállítóközegének átmérője), anyaga lehet még nem fémes (plastic) is:

location=overground
layer=1
bridge=*
shield:diameter=*
shield:material=metal

Védőcső: a gázvezeték és idegen nyomvonalas létesítmények keresztezéséhez vagy a gázvezeték védőtávolságán belüli létesítmények védelmére beépített cső
Az elosztóvezeték tengelyétől mért 2-2 méteres, az egyéb gáz és gáztermék vezeték és a célvezeték tengelyétől mért 5-5 méteres, továbbá az energiaellátó, a távfelügyeleti és a korrózióvédelmi kábelek tengelyétől mért 1-1 méteres biztonsági övezet részben tilos: fák, valamint a létesítmények, vezetékek épségét veszélyeztető egyéb növények ültetése, szőlő és egyéb kordonok elhelyezése
A gázelosztó vezetéket más nyomvonalas létesítményekkel párhuzamosan, keresztezés nélkül kell elhelyezni. Amennyiben ez nem teljesíthető, a gázelosztó vezeték és más nyomvonalas létesítmény keresztezési szöge 30°-nál kisebb nem lehet.

Gázátadó állomás

Gas Distribution Compound
pipeline inspection gauge station pigs, Dubendorf
pigging station

https://fgsz.hu/a-foldgazrol/a-foldgazszallitasrol/gazatado-allomas.html

Nyomásszabályozó állomás

Fémdobozos nyomásszabályozó belseje
cabinet
ismeretlen, szakaszoló is lehet?
French gas delivery point
File:Gas Installation - Rodley Lane - geograph
Gas substation in Majaka street
Gas substation in Mustamäe

man_made=street_cabinet
utility=gas
inscription=Nyomásszabályozó állomás
landuse=industrial
pipeline=substation
substation=minor_distribution
substance=gas
barrier=fence
operator=*
start_date=* (első telepítés dátuma)
manufacturer=* (gyártó)
model=* (típusszám)
manufacture_date=* (gyártási dátum)
ref:serial_number=* (sorozatszám)
inlet:pressure=* (bemenő üzemi nyomás)
outlet:pressure=* (kimenő üzemi nyomás)
max_flow_rate=* (max. teljesítmény Nm3/h - normál köbméter per óra)

Ha egy ember elfér benne, akkor cabinet helyett:

building=service

Főelzáró

FIXME Ezek valamelyike: ipari nyomásszabályozó állomás, egyedi nyomásszabályozó állomás, házi nyomásszabályozó

További fogalmak:

https://www.opustigaz.hu/dokumentumok/partnerek/technologiai-munkautasitasok/tt-3000/3211_03_U_C_2024_G.pdf

gázfogadó főelzáró jobbról
gázfogadó főelzáró balról

Fáklya

Kimanis Sabah SOGT

man_made=flare
flare=yes
height=*
material=*
substance=gas

Létezik épületes torony kialakítású gázátadóknál illetve kevésbé grandiózus nyomásszabályozó állomások tetején kis cső formájában.

Lefúvató

Methane gas vent north of Arkwright Town

man_made=monitoring_station
monitoring:gas=yes
pipeline=vent
height=*
material=metal
substance=gas
flare=*

Kevésbé grandiózus mint egy fáklya. Egyes nyomásszabályozó állomások tetején kis cső formájában fordul elő. Figyelem, van amelyik tetején csak szaglókémények illetve a villámvédelemhez és statikus feltöltődéshez kapcsolódó szerelvények találhatók! Föld alatti építménynél sokszor csak ez látszik ki. Kialakításában tartalmazhat porlasztó "tölcsért" is amennyiben mini-fáklyaként is használható.

Gáz lefúvatóként a gázvezetékek leeresztésénél és feltöltésénél
a gáz biztonságos elégetése (fáklyázás), ellenőrző csatlakozóként a gázvezetékek nyomáspróbájához, áramlási sebesség méréséhez, gázkoncentráció méréshez

G tábla

A gázelosztó vezetékbe épített bizonyos elemeket belterületen G-jelű jelzőtáblával kell megjelölni. (Sárga tábla)

G-jelű jelzőtábla kerítésre rögzítve

Tábla elemei:

fent ügyeleti telefonszám
bal felül szállított közeg: "G" = földgáz, ...
jobb felül vezetéki elem jelképe
- ◯ O ???
- ⨂ (X) gömbcsap
- ⨂R (X)R gömbcsap (fordított nyitás???)
- ⋈ |><| tolózár
- ⧊ /_\` szaglócső
- ▲ /_\ ???
- ⎹⨂⎸ |(X)| vízgyűjtő
- ⧺ -|-|- perempár
- — - párhuzamos vezetés
- 🜔 (-) ???
- ⊥ _|_ leágazás
- ⊤ T végpont
- ⌟ _| iránytörés balra
- ⌞ |_ iránytörés jobbra
jobb felül nyomásfokozat színjelölése
- HU:gas_pressure=low kék: kisnyomás MOP <= 0.1 bar (üzemi nyomás)
- HU:gas_pressure=medium fekete: középnyomás 0.1 < MOP <= 4
- HU:gas_pressure=higher_medium piros: nagyközépnyomás 4 < MOP <= 25
- HU:gas_pressure=high nagynyomás 25 < MOP <= 64
Néha jobb felső sarokban kézírással 80, L80, DN80 vagy ⌀80 írásmóddal feltüntetve: pipeline:diameter=*
az elem jelzőtáblától mért távolságaik (tűzcsap táblához hasonlóan az alsó részen 2 szám az iránynak megfelelő oldalon és alul)

A táblán kötelező jelölni az alábbiakat: elzáró-szerelvény (gömbcsap vagy tolózár), szaglócső, vízgyűjtő, szigetelő karimapár
Indokolt esetben a vezeték iránytörései, leágazásai is jelölhetők (párhuzamos vezetés, leágazás, végpont, iránytörés jobbra/balra)
Külterületen G tábla helyett talajszintből kiemelkedő jelzőoszloppal vagy táblával meg kell jelölni.

https://wiki.openstreetmap.org/wiki/Tag:pipeline%3Dvalve
