IT:Key:power
|
 |
| Descrizione |
|---|
Strutture per la generazione e la distribuzione dell'energia elettrica.
|
| Gruppo: Power |
| Applicabile agli elementi |
    |
| Vedi anche |
Stato: approvato.svg.png){kind=icon}
|
| Strumenti |
Si applica a strutture di tipo fisico. Serve a marcare ed etichettare gli impianti per la generazione e la distribuzione dell'energia elettrica.
Esiste un Progetto Wiki per le reti elettriche. Vedi IT:WikiProject Power networks per maggiori dettagli.
Rendering
| Mapnik | Osmarender |
|---|---|
|
|
Valori
Power (energia elettrica)
Impianti per la produzione e distribuzione di energia elettrica. Per altre informazioni vedi Power.
| Chiave | Valore | Elemento | Spiegazione | Rappresentazione / Rendering | Foto |
|---|---|---|---|---|---|
| cable |
|
Una way lungo il percorso di cavi interrati o cavi sottomarini. Da non confondere con cavi che non appartengono alla rete elettrica, come i cavi per telecomunicazioni. Può essere integrato con location=underground/underwater/overground.
|
 | ||
| catenary_mast |
|
Palo o traliccio di supporto di una linea aerea di contatto usata per l'alimentazione di un veicolo elettrico dotato di pantografo. |  | ||
| compensator |
|
Diversi tipi di dispositivi di potenza utilizzati per assicurare la qualità dell'alimentazione e la resilienza della rete. |  | ||
| connection |
|
A freestanding electrical connection between two or more overhead wires |  | ||
| converter |
|
Un HVDC converte una energia elettrica da alta tensione alternata (AC) ad un'alta tensione in continua (HVDC) o viceversa. |  | ||
| generator |
|
Centrale elettrica. Il tipo di fonte energetica va indicato con power_source=*.
|
 |
 | |
| heliostat |
|
Eliostato. |  | ||
| insulator |
|
Isolatore. |  | ||
| line |
|
Linea elettrica (aerea). Per linee elettriche secondarie con pali al posto di tralicci o piloni, usare =minor_line. |  |
 | |
| line | busbar |
|
Barra di potenza. Il punto in si collega una =line |  | |
| line | bay |
|
Una baia collega un circuito in ingresso a un insieme di barre di potenza. | | |
| minor_line |
|
Linea elettrica secondaria, con cavi supportati da pali anzichè tralicci o piloni. Sono linee a bassa o media tensione solitamente riconoscibili per la presenza di tre isolatori sulle linee. Non usare per le linee telefoniche. |  |
 | |
| plant |
|
Un luogo / struttura industriale in cui si genera corrente. Da usare in combinazione con =generator. | |
 | |
| pole |
|
Palo (solitamente in legno, in acciaio o in calcestruzzo) che supporta cavi elettrici a bassa o media tensione. |  |
| |
| portal |
|
Struttura portante elettrica, sorretta da gambe verticali, con cavi fissati ad una traversa orizzontale |  | ||
| substation |
|
Sottostazione elettrica. Fornisce servizi di trasformazione, commutazione, interruzione, condizionamento, ecc... Una sottostazione può essere vasta (anche diversi ettari) nel caso di linee ad altissima tensione, ma può essere anche una semplice cabina a fianco di una strada nel caso di linee di distribuzione a bassa tensione. | |
 | |
| switch |
|
Un sezionatore elettrico è un dispositivo che consente agli operatori di dare o togliere potenza alle linee e trasformatori in sottostazioni o all'esterno. |  | ||
| switchgear |
|
The switchgear comprises one or more busbar assemblies and a number of bays each connecting a circuit to the busbar assembly. |  | ||
| terminal |
|
Punto di collegamento delle linee elettriche aeree agli edifici o alle pareti |  | ||
| tower |
|
Pilone o traliccio che supporta cavi ad alta tensione, normalmente costruito in acciaio con struttura a traliccio. Da non usare per i pali di legno che supportano cavi elettrici o telefonici. |  |
 | |
| transformer |
|
Il trasformatore è una macchina elettrica che serve per variare (trasformare) i parametri della potenza elettrica apparente (tensione e intensità di corrente) in ingresso rispetto a quella in uscita, mantenendola costante. |  | ||
| Definito dall'utente |
|
Valori di uso comune secondo Taginfo |
This table is a wiki template with a default description in English. Editable here.
Note
Molto utile per l'orientamento. Alcuni piloni sono accessibili e possono essere marcati, altrimenti si può procedere usando distanza ed azimut da un punto noto.
Può essere utile notare che che questo viene usato per grandi linee di potenza (centinaia di migliaia di volt, sostenute da tralicci di decine di metri), non per le linee minori (centinaia di volt, sostenute da pali di legno non più alti di 10 metri).

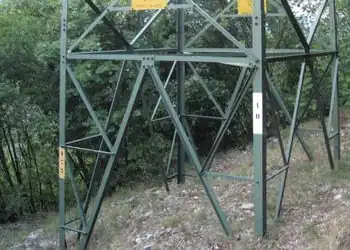

In Italia sia le linee che i piloni sono numerati in modo progressivo. I numeri sono riportati alla base dei piloni.
In Gran Bretagna, sembra che ogni linea abbia un identificatore a due caratteri ed ogni torre lungo la linea sembra numerato. Per esmpio ZM è la linea West Weybridge to Chessington, ed ogni torre è ZM 1, ZM 2, etc.
Il codice della linea può essere etichettato applicando il tag ref=* al percorso, i codici di ciascuna torre possono essere etichettati con lo stesso tag applicato ai singoli nodi.
Una indicazione della tensione della linea si può avere dal numero di elementi degli isolatori. Approssimativamente, le linee a 132kV hanno isolatori a 9 elementi; le linee a 220kV hanno isolatori a 14-15 elementi; quelle a 380kV hanno isolatori a 19-21 elementi. Le linee con isolatori a 3 elementi sono invece linee a Media Tensione, in Italia a 15kV-20kV, e vanno taggate con =minor_line.
