Power networks/Poland/Tauron

Tauron – jeden z pięciu głównych operatorów sieci dystrybucyjnej w Polsce.

Podział rejonowy

W kolumnie "Typowe oznaczenia trafo SN/nN" ilość zer oznacza wymaganą długość numeru.

Obszar działania Tauron Dystrybucja odpowiada następującym województwom z podziału 1975–98:

• wschodnia część woj. katowickiego (Będziński Zakład Elektroenergetyczny) → o. Będzin (ex ENION)
• woj. bielskie (Beskidzka Energetyka) → o. Bielsko-Biała (ex ENION exex Beskidzka Energetyka)
• woj. częstochowskie (Zakład Energetyczny Częstochowa) → o. Częstochowa (ex ENION)
• zachodnia część woj. katowickiego (Górnośląski Zakład Energetyczny) → o. Gliwice (ex Vattenfall Distribution Poland)
• woj. jeleniogórskie (Zakład Energetyczny Jelenia Góra) → o. Jelenia Góra (ex EnergaPro KE)
• woj. krakowskie, nowosądeckie (Zakład Energetyczny Kraków) → o. Kraków (ex ENION)
• woj. legnickie (Zakład Energetyczny Legnica) → o. Legnica (ex EnergaPro KE)
• woj. opolskie (Zakład Energetyczny Opole) → o. Opole (ex EnergaPro KE)
• woj. tarnowskie (Zakład Energetyczny Tarnów) → o. Tarnów (ex ENION)
• woj. wałbrzyskie (Zakład Energetyczny Wałbrzych) → o. Wałbrzych (ex EnergaPro KE)
• woj. wrocławskie (Zakład Energetyczny Wrocław) → o. Wrocław (ex EnergaPro KE)

W przeciwieństwie do pozostałych OSD, w Tauronie nie nastąpiło połączenie województw w większe oddziały (za wyjątkiem krakowskiego i nowosądeckiego, gdzie po numeracji urządzeń można się domyślać, że jeszcze za czasów wojewódzkich OSD były one razem), stąd też na 11 dawnych województw Tauron ma 11 oddziałów. Warto porównać to z PGE, gdzie na 20 dawnych województw jest tylko 7 oddziałów. Więcej roszad było już na poziomie Regionów, co widać w numeracji.

Geneza numeracji w poszczególnych oddziałach:

• Bielsko-Biała: S-234 → zależnie od rejonu dodano BBB10000, BBC20000, itd. (stara numeracja nie uwzględniała numeru rejonu);
• Będzin: S-234 → BDT60234 (por. Bielsko-Biała);
• Częstochowa: S-234 → zależnie od rejonu CZC10234, itd. (por. Bielsko-Biała);
• Gliwice: U16 → GLZU16 (zachowano stare oznaczenia literowe i dodano kod rejonu);
• Jelenia Góra: PT-72345 → JGJ72345 (usunięto zbędne dywizy, zachowano liczbę);
• Kraków: 1234 → KRK1234 (dodano kod rejonu do starego numeru bez dalszych zmian);
• Legnica: R-723-34 → LGC72334 (por. Jelenia Góra);
• Opole: S-234 → zależnie od rejonu OPC20234, itd. (por. Bielsko-Biała);
• Tarnów: S-234 → TRAS234 (usunięto zbędne dywizy i dodano kod rejonu);
• Wałbrzych: R-723-34 → WBD72334 (por. Jelenia Góra);
• Wrocław: R-1234 → WRW1234 lub R-723-34 → WRS72334 (por. Jelenia Góra).

Rozpoznawanie osprzętu

Urządzenia sieciowe Tauronu są bardzo charakterystyczne z powodu znakowania zdecydowanej większości czarnym tekstem na żółtym tle:

• malowane bezpośrednio na słupach WN (jeśli nie jest zastosowana tabliczka) lub

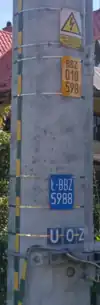

• w postaci metalowej tabliczki lub naklejki na słupach SN, stacjach transformatorowych SN/nN, złączach kablowych SN oraz (bardzo okazjonalnie) słupach nN.

Słupy WN są zasadniczo numerowane od 1 wzwyż. Numer ten można znaleźć: malowany na którymś narożniku słupa kratownicowego, lub na tabliczce zawieszonej na poprzeczce, lub z którejś strony słupa rurowego. Oznaczenie linii z reguły znajduje się zaraz obok numeru słupa. We wschodnich oddziałach (np. BB, BD, KR, TR) dominuje oznaczenie linii jako relacji od stacji do stacji (np. LEG-DAJ), ale bardziej na zachód spotyka się numerowanie linii za pomocą litery S, łącznika oraz trzech cyfr (np. S-112).

Stacje WN/SN są oznaczone tablicami z nazwą stacji oraz numerami kontaktowymi i alarmowymi. Często można znaleźć również listę napięć na danej stacji, np. "110/15kV". Podobne tablice można znaleźć również przy niektórych rozdzielniach SN.

Słupy SN są numerowane sieciowo. Numer słupa składa się podstawowo z dziewięciu znaków: trzech liter oznaczających rejon dystrybucyjny oraz sześciu cyfr identyfikujących słup. W niektórych miejscach można jeszcze spotkać równolegle numerację od 1 wzwyż, ale jest ona pozostałością po minionych latach. Tabliczki z numerami można spotkać zasadniczo w dwóch kształtach: najczęściej w formacie pionowym, gdzie numer jest podzielony na trzy grupy po trzy znaki (stąd na OSM zapis ze spacjami), ale w przypadku słupów kratownicowych częstsze są podłużne tabliczki, gdzie numer może, ale nie musi być podzielony na grupy znaków. W zachodnich oddziałach (np. JG, LG, WB, WR) można przed numerem spotkać również numer linii w formacie litery L, łącznika oraz trzech lub czterech cyfr (np. L-714). Mocnym wyjątkiem jest oddział Gliwice, gdzie numery słupów mogą być nawet 4- czy 5-cyfrowe, a ich oznaczenia w terenie nie zawierają trójliterowego oznaczenia rejonu. Mimo wszystko podstawowym krojem pisma na oznakowaniu słupów są znaki jak na tablicach rejestracyjnych. W rejonie KRP podobno można znaleźć numery 10-znakowe (7 cyfr).

Stacje SN/nN są numerowane również sieciowo. Numery najczęściej są w postaci siedmio- lub ośmioznakowej, gdzie pierwsze trzy znaki to ponownie kod rejonu. Tabliczki najczęściej występują w dwóch rozmiarach, gdzie mniejszy znajduje zastosowanie głównie przy stacjach słupowych. Tutaj również stosuje się liternictwo z tablic rejestracyjnych. W wielu rejonach oznakowanie białymi cyframi na czarnym tle oznacza stację we własności konsumenckiej. Numery stacji są najczęściej kontynuacją schematów wdrożonych przez poprzednich dostawców energii elektrycznej w poszczególnych rejonach, chociaż możliwe są dopełnienia numerów uprzednio krótszych do formatu ośmioznakowego (patrz o. Bielsko-Biała). Od schematu LLLCCCC(C) mocno wyłamują się oddziały Tarnów i Gliwice, gdzie w czwartej pozycji (czyli pierwszej pozycji indywidualnej) znajduje się litera: w Tarnowie oznacza ona funkcję/własność stacji, w Gliwicach stanowi dalszy podział geograficzny rejonów na jeszcze mniejsze jednostki.

Od oznakowania zasadniczo żółto-czarnego i ew. czarno-białego wyłamuje się jeden rodzaj tabliczki: numer rozłącznika na słupie SN. Ten jest wybity białymi znakami na niebieskiej tabliczce. Rozłączniki mają numer w schemacie Ł-LLLC(CCC), gdzie LLL to ponownie trzyliterowy kod rejonu. Numerów rozłączników nie wypełnia się zerami z przodu, więc można spotkać numery bardzo niskie typu Ł-KRK9. Na tabliczkach są one w dwóch wierszach (część cyfrowa w drugim wierszu). Ponownie wyłamuje się tutaj o. Gliwice, gdzie w terenie znajdują się tabliczki we wzorze XLC(CCC), gdzie X to ostatnia litera kodu rejonu, np. GL34 – te numery w bazie danych funkcjonują mimo wszystko z przedrostkiem jak na całej sieci (czyli GL34 w terenie to Ł-GLGGL34 w bazie).

Numery sieciowe słupów nN pojawiają się naprawdę rzadko (potwierdzono je dotychczas tylko na terenie rejonu WRW). Numeracja ta jest jednak w tym samym schemacie, co słupy SN, tj. dziewięć znaków, a tym samym nie koliduje.

Tagowanie

operator=Tauron

operator:wikidata=Q2397198

Stacje

W kolumnie z kierunkami linii od danej stacji liczba w nawiasie oznacza linię wielotorową, np. "(2)" linię dwutorową.

Lista stacji elektroenergetycznych WN/SN

Kod	Nazwa	RD	Napięcie (kV)	Linie WN
AND3 AND3	Andrychów	BBW	110/15/6	→ Kęty KET3, Poręba PRB3
BIA3 BIA3	Białka	BBZ	110/15	→ Jordanów JOR3, Sucha SUC3
BCC3 BCC3	Bieńczyce	KRN	110/15	→ Czyżyny CZY3, Lubocza LUA
BKN3 BKN3	Bukowina	KRT	110/15	→ Białka Tatrzańska BKT3
BKT3 BKT3	Białka Tatrzańska	KRT	110/15	→ Bukowina BKN3, Niedzica NIE3, Szaflary SZA3
BON3 BON3	Bonarka	KRP	110/15	→ Piaski Wielkie PKW3, Skawina SKA
BSZ3 BSZ3	Borek Szlachecki	KRP	110/15	→ Huta Skawina SKH3, Zator ZAT3
BZN3 BZN3	Bieżanów	KRP	110/15	→ Piaski Wielkie PKW3, Płaszów PLS3
CHR3 CHR3	Chrzanów	BDT	110/15	→ Janina JNI3, Trzebinia TRZ3
CZY3 CZY3	Czyżyny	KRN	110/15	→ Bieńczyce BCC3, Łęg LEG3
DAJ3 DAJ3	Dajwór	KRK	110/15	→ Kotlarska KTR3, Ruczaj RUC3
DWO3 DWO3	Dwory	BBW	110/30	→ Bieruń BIR, Janina JNI3, Klucznikowice KCE3, Libiąż LIB3, Przeciszów PRE3, Zator ZAT3, Poręba PRB (2), Sobieski SOB3, Trzebinia TRZ3
ERA3 ERA3	Elektrorafinacja	BDT	110/6	→ Siersza SIE, Trzebinia TRZ3
HS13 HS13	HS-1	KRN	110/15	→ Lubocza LUA (3)
HS23 HS23	HS-2	KRN	110/15	→ Lubocza LUA, Wanda WAN
HS33 HS33	HS-3	KRN	110/15	→ Wanda WAN (2)
HS43 HS43	HS-4	KRN	110/15	→ Lubocza LUA (3)
HS53 HS53	HS-5	KRN	110/15	→ Wanda WAN (2)
HS63 HS63	HS-6	KRN	110/15	→ Wanda WAN (2)
HS73 HS73	HS-7	KRN	110/15	→ Lubocza LUA, Wanda WAN
HS93 HS93	HS-9	KRN	110/15	→ Lubocza LUA
JAB3 JAB3	Jabłonka	KRT	110/15	→ Jordanów JOR3, Szaflary SZA3
JLS3 JLS3	Jeleśnia	BBZ	110/15	→ Zabłocie ZBL3
JNI3 JNI3	Janina	BDT	110/6	→ Chrzanów CHR3, Dwory DWO3
JOR3 JOR3	Jordanów	KRT	110/15	→ Białka BIA3, Jabłonka JAB3
KAL3 KAL3	Kalwaria	BBW	110/15	→ Huta Skawina SKH3, Zaskawie ZAS3
KCK3 KCK3	Centrum Komunikacyjne	KRK	110/15	→ Kotlarska KTR3 (2)
KET3 KET3	Kęty	BBW	110/30/15	→ Andrychów AND3, Poręba PRB3, Soła SOL3
KMP3 KMP3	Kampus	KRP	110/15	→ Ruczaj RUC3, Skawina SKA
KOR3 KOR3	Korabniki	KRP	110/15	→ Lubocza LUA, Skawina SKA
KRZ3 KRZ3	Krzeszowice	KRK	110/15	→ Wola Filipowska WOF3, Zabierzów ZBZ3
KTR3 KTR3	Kotlarska	KRK	110/15	→ Centrum Komunikacyjne KCK3 (2), Dajwór DAJ3, Łęg LEG3
LAK3 LAK3	Lasek	KRT	110/15	→ Rabka RAB3, Szaflary SZA3
LEG3 LEG3	Łęg	KRN	110	→ Czyżyny CZY3, Dajwór DAJ3, Kotlarska KTR3, Płaszów PLS3, Politechnika POL3, Prądnik PRD3, Rybitwy RBT3, Wieczysta WCA3, Wanda WAN (2)
LOB3 LOB3	Łobzów	KRK	110/15	→ Prądnik PRD3 (2)
NIM3 NIM3	Niepołomice MAN	KRN	110/15	→ Lubocza LUA, Wieliczka WLK3
NIP3 NIP3	Niepołomice	KRN	110/15	→ Lubocza LUA, Kurów lub Targowisko
POL3 POL3	Politechnika	KRN	110/15	→ Górka GOR3, Łęg LEG
PKW3 PKW3	Piaski Wielkie	KRP	110/15	→ Bieżanów BZN3, Bonarka BON3
PLS3 PLS3	Płaszów	KRP	110/15	→ Bieżanów BZN3, Łęg LEG3
PRD3 PRD3	Prądnik	KRK	110/15	→ Balicka BAL3, Górka GOR3, Łęg LEG3, Łobzów LOB3 (2), Pasternik PSR3, Wieczysta WCA3, Zabierzów ZBZ3
PRE3 PRE3	Przeciszów	BBW	110/15	→ Dwory DWO3, Huta Skawina SKH3
PSR3 PSR3	Pasternik	KRK	110/15	→ Prądnik PRD3, Skawina SKA
RAB3 RAB3	Rabka	KRT	110/30/15	→ Huta Skawina SKH3, Lasek LAK3
RAJ3 RAJ3	Rajcza	BBZ	110/15	→ Węgierska Górka WGG3, Żywiec ZYW3
RBT3 RBT3	Rybitwy	KRP	110/15	→ Łęg LEG3, Wanda WAN
RUC3 RUC3	Ruczaj	KRP	110/15	→ Dajwór DAJ3, Kampus KMP3
SKH3 SKH3	Huta Skawina	KRP	110/15	→ Borek Szlachecki BSZ3, Kalwaria KAL3, Przeciszów PRE3, Rabka RAB3, Skawina SKA (2), Szaflary SZA3
SOL3 SOL3	Soła	BBW	110/15	→ Kęty KET3, Komorowice KOM
SPO3 SPO3	Sporysz	BBZ	110/15	→ Zabłocie ZBL3, Żywiec ZYW3
SUC3 SUC3	Sucha	BBZ	110/15	→ Białka BIA3, Zaskawie ZAS3
SZA3 SZA3	Szaflary	KRT	110/15	→ Białka Tatrzańska BKT3, Huta Skawina SKH3, Jabłonka JAB3, Kamienna KAM3, Lasek LAK3, Skawina SKA, Skibówki SKB3
TRZ3 TRZ3	Trzebinia	BDT	110/30/20	→ Alwernia ALW3, Chrzanów CHR3, Dwory DWO3, Elektrorafinacja ERA3, Siersza SIE, Włodzimierz WLO3
WAD3 WAD3	Wadowice	BBW	110/15	→ Andrychów AND3, Poręba PRB3
WGG3 WGG3	Węgierska Górka	BBZ	110/15	→ Rajcza RAJ3, Zabłocie ZBL3
WLK3 WLK3	Wieliczka	KRP	110/15	→ Bieżanów BZN3, Niepołomice MAN NIM3
WOF3 WOF3	Wola Filipowska	KRK	110/15	→ Krzeszowice KRZ3, Siersza SIE
ZAS3 ZAS3	Zaskawie	BBW	110/15	→ Kalwaria KAL3, Poręba PRB3, Sucha SUC3
ZAT3 ZAT3	Zator	BBW	110/15	→ Borek Szlachecki BSZ3, Dwory DWO3
ZBL3 ZBL3	Zabłocie	BBZ	110/15	→ Jeleśnia JLS3, Sporysz SPO3, Węgierska Górka WGG3
ZBZ3 ZBZ3	Zabierzów	KRK	110/15	→ Krzeszowice KRZ3, Prądnik PRD3
ZYW3 ZYW3	Żywiec	BBZ	110/30/15	→ Komorowice KOM, Rajcza RAJ3, Sporysz SPO3, Szczyrk SCZ3

Linie WN 110 kV

Tagowanie

power=line lub power=cable + layer=-1 + location=underground

voltage=110000

frequency=50

cables=3

operator=Tauron

operator:wikidata=Q2397198

Lista

Sieci wysokiego napięcia:

• o. Będzin
• o. Bielsko-Biała o. Bielsko-Biała
• o. Częstochowa
• o. Gliwice
• o. Jelenia Góra
• o. Kraków o. Kraków
• o. Legnica
• o. Tarnów o. Tarnów
• o. Wałbrzych
• o. Wrocław

Linie wysokiego napięcia 110 kV

Relacja	Oznaczenie	Trasa	Numeracja słupów	Uwagi
BAL-PRD BAL-PRD		Balicka–Prądnik	15–14 → 12A–?, 59–92	Odcinki wspólne: ? z SKA-SLW, 59–75 z SKA-PSR, 75–92 z PSR-PRD
BCC-CZY BCC-CZY		Bieńczyce–Czyżyny	25/6–25/1 → 25–35, ?	Odcinki wspólne: 25/6–25/1–25 z LUA-BCC, 25–27 z GOR-POL, 28–35 z POL-LEG, 35–? z CZY-LEG
BIA-JOR BIA-JOR		Białka–Jordanów	1–?
BIR-DWO		Bieruń–Dwory	1–?	Linia dwutorowa
BKT-BKN BKT-BKN		Białka Tatrzańska–Bukowina	31–?
BON-PKW BON-PKW		Bonarka–Piaski Wielkie	21A–1 → 45–56/1 → 2–11	Odcinki wspólne: 21A–1 z SKA-BON, 56/1–2–11 z PKW-BZN
BSZ-SKH BSZ-SKH		Borek Szlachecki–Huta Skawina	?	Odcinek wspólny z PRE-SKH
BUK-SDA		Bukowno–Szyb Dąbrówka	?
BUK-SDA/TKT		Bukowno–Szyb Dąbrówka odg. Takt	?
BZN-WLK		Bieżanów–Wieliczka	1–?	Odcinek wspólny z WLK-NIM; na odcinku 1–5 obecny nieczynny drugi tor
CCC-PSP	S-122	Czechnica–Psie Pole	?–64 → 64a–64c	Odcinki wspólne z S-112 i S-121
CCC-SWO	S-112	Czechnica–Swojec	?	Odcinek wspólny z S-122
CCC-WWI	S-120	Czechnica–Wieczysta	?–34 → 36–47, ?	Odc. 13–47 wspólny z S-119
CHR-JNI		Chrzanów–Janina	?, 22–49, ??	Odc. 22–49 wspólny z TRZ-DWO
CZY-LEG CZY-LEG		Czyżyny–Łęg	?, 35–?	Odcinki wspólne: ?–35 z BCC-CZY, 35–? z POL-LEG
DWO-KCE DWO-KCE		Dwory–Klucznikowice	1–?
DWO-LIB		Dwory–Libiąż	?	Odcinek wspólny z SOB-DWO
DWO-PRE DWO-PRE		Dwory–Przeciszów	1–?	Odc. 1–45A wspólny z DWO-ZAT
DWO-ZAT DWO-ZAT		Dwory–Zator	1–?	Odcinki wspólne: 1–45A z DWO-PRE, 45B–? z PRE-SKH
GOR-POL GOR-POL		Górka–Politechnika	?–27 → 1–2	Odcinki wspólne: ? z PRD-GOR, ? z LUA-KRZ, ?–25 z LUA-BCC, 25–27 z BCC-CZY, 1–2 z POL-LEG
JNI-DWO		Janina–Dwory	?, 52–80	Odcinek 52–80 wspólny z TRZ-DWO
JOR-JAB JOR-JAB		Jordanów–Jabłonka	?	Odcinek wspólny z SZA-JAB
KAL-SKH KAL-SKH		Kalwaria–Huta Skawina	1–?
KLA-NDO		Klikowa–Niedomice	1–32
KLA-SCU		Klikowa–Szczurowa	1–97
KLE-BIW	S-173	Klecina–Bielany	?
KLE-CCC	S-171	Klecina–Czechnica	?	Odc. ?–39 wspólny z S-172, odc. 40–? wspólny z S-101
KLE-KWR	S-107	Klecina–Kąty Wrocławskie	1–?	Odc. 1–? wspólny z S-104
KLE-LGS	S-104	Klecina–Przybków	1–?	Odc. 1–? wspólny z S-107
KLE-PFW	S-145	Klecina–Wrocław Pafawag	?
KLE-PFW/WRS	S-145a	Klecina–Wrocław Zachód odg. Skarbowców	?	Odchodzi od słupa ?; odcinek wspólny z S-118a
KLE-WDL	S-144	Klecina–Wrocław Długa	?
KLE-WWI	S-118	Klecina–Wieczysta	?–57 → 59–?	Odc. 47–? wspólny z S-119
KLE-WWI/WRS	S-118a	Klecina–Wieczysta odg. Skarbowców	?	Odchodzi od słupa ?; odcinek wspólny z S-145a
KLE-WZA	S-147, S-148	Klecina–Wrocław Zachód	?	Linia dwutorowa
KLE-ZAC	S-172	Klecina–Zacharzyce	?–39, ?	Odc. ?–39 wspólny z S-171
KMP-RUC KMP-RUC		Kampus–Ruczaj	1–18
KOR-LUA		Korabniki–Lubocza	?	Odcinki wspólne z SKA-KOR, SKA-BZN, BZN-PLS, RBT-WAN, WAN-LUA
KTR-DAJ KTR-DAJ		Kotlarska–Dajwór	19–22	Linia wspólna z LEG-DAJ
KTR-KCK KTR-KCK		Kotlarska–Centrum Komunikacyjne	–	Linia całkowicie skablowana
LEG-DAJ LEG-DAJ		Łęg–Dajwór	1–15, 17 → 19–22	Odcinki wspólne: 1–15 z LEG-KTR, 19–22 z KTR-DAJ
LEG-KTR LEG-KTR		Łęg–Kotlarska	1–16	Odc. 1–15 wspólny z LEG-DAJ
LEG-RBT LEG-RBT		Łęg–Rybitwy	?	Odc. wspólne: ? z LEG-PLS, ? z PLS-BZN
LEG-WAN LEG-WAN		Łęg–Wanda	1–?	Linia dwutorowa
LUA-BCC LUA-BCC		Lubocza–Bieńczyce	?, ?–25 → 25/1–25/6	Odcinki wspólne: ? z LUA-KRZ, ? z GOR-POL, 25–25/1–25/6 z BCC-CZY
LUA-SLO		Lubocza–Słomniki	?
MAG-SCZ		Magórka–Szczyrk	?
OLK-KLC	O-K	Olkusz–Klucze	?	Odcinek 1–3 wspólny z O-W
OLK-PAK	O-P	Olkusz–Pakuska	?
OLK-KOL		Olkusz–Kopalnia Olkusz	?	Odcinek wspólny z OLK-SCR
OLK-SCR		Olkusz–Szyb Chrobry	?	Odcinek wspólny z OLK-KOL
OLK-WOL	O-W	Olkusz–Wolbrom	?	Odcinek 1–3 wspólny z O-K
OLK-WOL/JAR		Olkusz–Wolbrom odg. Jaroszowiec	?
OSN-NDO		Oleśnicka–Niedomice	498–462 → 462/A–462/C
PAS-OBS	S-127	Pasikurowice–Oborniki Śląskie	?
PAS-OLN	S-129	Pasikurowice–Oleśnica	?
PAS-ROK	S-131	Pasikurowice–Rokita	?
PAS-SWO	S-121	Pasikurowice–Swojec	?	Odcinek wspólny z S-122
PAS-SWO/WWA	S-121b	Pasikurowice–Swojec odg. Walecznych	60 → 1–22	Odchodzi od słupa 60; odcinek wspólny z S-125b
PAS-TRB	S-128	Pasikurowice–Trzebnica	?
PAS-WDL	S-126	Pasikurowice–Wrocław Długa	1–50 → 60–76	Odcinki wspólne z S-124 i S-125
PAS-WDL/WRK	S-126a	Pasikurowice–Wrocław Długa odg. Krzywoustego	36a → 1–5	Odchodzi od słupa 36a; odcinek wspólny z S-125a
PAS-WZM	S-125	Pasikurowice–Żmigrodzka	?–47 → 47a–47g	Odcinki wspólne z S-124 i S-126
PAS-WZM/WRK	S-125a	Pasikurowice–Żmigrodzka odg. Krzywoustego	36b→1–5	Odchodzi od słupa 36b; odcinek wspólny z S-126a
PAS-WZM/WWA	S-125b	Pasikurowice–Żmigrodzka odg. Walecznych	?, 1–22	Odchodzi od słupa ?; odcinek wspólny z S-121b
PAS-WOW	S-130	Pasikurowice–Wołów	?
PKW-BZN		Piaski Wielkie–Bieżanów	11–1 → 56/1–74	Odc. 11–1 wspólny z BON-PKW
PLS-BZN		Płaszów–Bieżanów	?	Odcinki wspólne: ? z LEG-RBT, ? i 1–? z RBT-WAN, ?–68/1 z LUA-KOR, 68/1–? z SKA-BZN
POL-LEG POL-LEG		Politechnika–Łęg	2–1 → 28–?	Odcinki wspólne: 2–1 z GOR-POL, 28–35 z BCC-CZY, 35–? z CZY-LEG
PRB-AND PRB-AND		Poręba–Andrychów	1–?	Odc. 1–70 wspólny z PRB-ZAS
PRB-AND/WAD		Poręba–Andrychów odg. Wadowice	?–?	Odchodzi od słupa 74
PRB-DWO		Poręba–Dwory	?	Linia dwutorowa
PRB-ZAS PRB-ZAS		Poręba–Zaskawie	1–93	Odc. 1–70 wspólny z PRB-AND
PRD-LEG		Prądnik–Łęg	3–?, ?	Przebieg wspólny z PRD-WCA i WCA-LEG
PRD-WCA PRD-WCA		Prądnik–Wieczysta	3–?	Przebieg wspólny z PRD-LEG
PRE-SKH PRE-SKH		Przeciszów–Huta Skawina	?	Odcinek wspólny z DWO-ZAT i ZAT-BSZ
PSP-PAS	S-123	Psie Pole–Pasikurowice	65c–65a → 65–?	Odcinek wspólny z S-121
PSR-PRD PSR-PRD		Pasternik–Prądnik	75–?	Odcinek wspólny z BAL-PRD
PUL-WRW	S-116, S-117	Pułaskiego–Wilcza	1–13	Linia dwutorowa
RAB-LAK RAB-LAK		Rabka–Lasek	?
RBT-WAN		Rybitwy–Wanda	?, 114/3–?	Odcinki wspólne z BZN-PLS, KOR-LUA, WAN-LUA
RUC-DAJ RUC-DAJ		Ruczaj–Dajwór	2–8
SDA-SCR		Szyb Dąbrówka–Szyb Chrobry	?
SIE-BUK		Siersza–Bukowno	?	Linia dwutorowa
SIE-OLK	S-O	Siersza–Olkusz	?	Linia dwutorowa
SKA-BON SKA-BON		Skawina–Bonarka	1–45 → 1–21A	Odcinki wspóolne: 1–16 z SKA-KMP, 1–21A z BON-PKW
SKA-KMP SKA-KMP		Skawina–Kampus	1–41	Odc. 1–16 wspólny z SKA-BON
SKA-KOR		Skawina–Korabniki	?	Odcinki wspólne z SKA-BZN i KOR-LUA
SKA-PSR SKA-PSR		Skawina–Pasternik	1–75	Odcinki wspólne: 1–57 (?) z SKA-SLW, 59–75 z BAL-PRD
SKA-SKH SKA-SKH		Skawina–Huta Skawina	?	Linia dwutorowa. W torze II odcinek wspólny z SKA-SZA
SKA-SLW SKA-SLW		Skawina–Salwator	1–?, ?–12A	Odcinki wspólne: 1–? z SKA-PSR, ?–12A z BAL-PRD, kabel z BAL-AGH, kabel z AGH-SLW
SKA-SZA		Skawina–Szaflary	?	Odcinek wspólny z SKA-SKH II
SOB-DWO		Sobieski–Dwory	?	Odcinek wspólny z DWO-LIB
SUC-BIA SUC-BIA		Sucha–Białka	1–37
SWO-MCH	S-M	Stomil Wolbrom–Miechów	?	Odc. od ? na terenie PGE Dystrybucja
SZA-BKT SZA-BKT		Szaflary–Białka Tatrzańska	?	Odcinek wspólny z NIE-BKT
SZA-JAB SZA-JAB		Szaflary–Jabłonka	?	Odcinek wspólny z JOR-JAB
SZA-KAM SZA-KAM		Szaflary–Kamieniec	?
SZA-LAK SZA-LAK		Szaflary–Lasek	?
SZA-SKI SZA-SKI		Szaflary–Skibówki	?
TRZ-CHR		Trzebinia–Chrzanów	1–20, ?	Odc. 1–20 wspólny z TRZ-DWO
TRZ-DWO		Trzebinia–Dwory	1–80	Odcinki wspólne: 1–20 z TRZ-CHR, 22–49 z CHR-JNI, 52–80 z JNI-DWO
WAN-HS2 WAN-HS2		Wanda–HS-2	1–?
WAN-HS3 WAN-HS3		Wanda–HS-3	?	Linia dwutorowa w dwóch osobnych torach
WAN-HS5 WAN-HS5		Wanda–HS-5	tor I: ?, tor II: 1–6	Linia dwutorowa w dwóch osobnych torach, odcinki wspólne z WAN-HS6: w torze I ?, w torze II 1–3
WAN-HS6 WAN-HS6		Wanda–HS-6	tor I: ?, tor II: 1–6	Linia dwutorowa w dwóch osobnych torach, odcinki wspólne z WAN-HS5: w torze I ?, w torze II 1–3
WAN-HS7 WAN-HS7		Wanda–HS-7	1–?
WAN-LUA		Wanda–Lubocza	?–114/3, ?	Odcinki wspólne z RBT-WAN, KOR-LUA
WCA-LEG WCA-LEG		Wieczysta–Łęg	1–21	Przebieg wspólny z PRD-LEG
WGG-RAJ WGG-RAJ		Węgierska Górka–Rajcza	65–133	Przebieg wspólny z ZYW-RAJ
WOL-SWO		Wolbrom–Stomil Wolbrom	?
WRW-KLE	S-119	Wilcza–Klecina	?, 12–34 → 36–57 → 59–?	Odc. 13–47 wspólny z S-120
WZM-WDL	S-124	Zmigrodzka–Wrocław Długa	47g–47a → 48–50 → 60–76	Odcinki wspólne z S-125 i S-126
ZAC-HMN	S-101	Zacharzyce–Hermanowice	?, 40–?	Odc. 40–? wspólny z S-171
ZAS-KAL ZAS-KAL		Zaskawie–Kalwaria	1–?	Odc. 1–6 wspólny z ZAS-SUC
ZAS-SUC ZAS-SUC		Zaskawie–Sucha	1–?	Odc. 1–6 wspólny z ZAS-KAL
ZAT-BSZ ZAT-BSZ		Zator–Borek Szlachecki	?	Odcinek wspólny z PRE-SKH
ZBL-JLS		Zabłocie–Jeleśnia	1–84	Odc. 1–42 wspólny z ZBL-SPO
ZBL-SPO		Zabłocie–Sporysz	1–51	Odc. 1–42 wspólny z ZBL-JLS
ZYW-RAJ ZYW-RAJ		Żywiec–Rajcza	1–133	Odcinki wspólne: z ZYW-SCZ, 65–133 z WGG-RAJ
ZYW-SCZ ZYW-SCZ		Żywiec–Szczyrk	?	Odcinek wspólny z ZYW-RAJ
ZYW-SPO ZYW-SPO		Żywiec–Sporysz	?

Sieć SN 30/20/15/10/6 kV

Tagowanie

power=minor_line lub power=cable + layer=-1 + location=underground

voltage=30000 / voltage=20000 / voltage=15000 / voltage=10000 / voltage=6000

frequency=50

cables=3

operator=Tauron

operator:wikidata=Q2397198

Oznaczenie ciągów

Oznaczenia ciągów różnią się od oddziału do oddziału – nie zostały w żaden sposób zunifikowane.

W zachodnich oddziałach (Legnica, Jelenia Góra, Wałbrzych, Wrocław, po części Opole oraz, co ciekawe, Częstochowa) poszczególne ciągi mają numery. Szczegółowość numerowania kolejnych elementów ciągów zależy już od oddziału: w legnickim, wałbrzyskim i jeleniogórskim odczepy są pod numerem ciągu, ewentualnie pod numerem ciągu z numerem kolejnym odczepu (być może równa się to numerowi stacji, do której prowadzi), a we wrocławskim odczepy dostają osobny numer linii (często tożsamy z numerem stacji, do której prowadzi). Właśnie od tych numerów ciągów biorą się pięciocyfrowe numery stacji w oddziałach legnickim, jeleniogórskim i wałbrzyskim. Kod określający cały ciąg występuje w oddziale legnickim w formacie LGU929 (gdzie pierwsze trzy litery to oznaczenie rejonu jak w stacjach i słupach, tutaj: ciąg L-929 w rejonie Lublin) oraz w oddziale wałbrzyskim w formacie LDK4875 (gdzie pierwsze cztery znaki to oznaczenie stacji źródłowej, tutaj: ciąg L-875 ze stacji Lądek-Zdrój).

W oddziałach centralnych nazewnictwo i numeracja ciągów pochodzi od numeru pola liniowego w stacji źródłowej i pierwszej stacji w ciągu albo kierunku. Tak więc, dla ciągu nr 8 o napięciu 15kV ze stacji Abecadło ABC3, gdzie ciąg nazywa się Warszawska, a pierwszą stacją jest DEF4350, przyjmuje się następujące schematy:

• Będzin: numer ABC31508, nazwa GPZ Abecadło–Warszawska,
• Bielsko: numer ABC308R5, nazwa GPZ Abecadło–Warszawska,
• Częstochowa: do potwierdzenia,
• Gliwice: numer ABC3-DEF4350, nazwa GPZ Abecadło–Warszawska,
• Kraków: numer ABC-p.8, nazwa GPZ Abecadło–4350 dla ciągów miejskich, GPZ Abecadło–Warszawska dla ciągów wiejskich.

W oddziale Tarnów występuje nazewnictwo ciągów typowe dla energetyki, natomiast nie jest potwierdzona na potrzeby niniejszego artykułu kwestia ich numeracji.

Rozłączniki/odłączniki

Jak wspomniano wyżej, rozłączniki na sieci SN są również ponumerowane za pomocą kodu regionu dystrybucyjnego, poprzedzonego "Ł-" (w systemie GIS bez łącznika), np. Ł-KRP1450, Ł-WRW20. W oddziale Gliwice numer w terenie składa się z dwóch liter i cyfr, gdzie pierwsza litera odpowiada czwartej literze w numerze stacji (zawężającej obszar), a druga litera to zawsze L – w bazie danych jest to wciąż poprzedzone kodem regionu.

Można bezpiecznie założyć, że numer rozłącznika z lokalnego (starego) systemu został włożony bez zmian w nowy system sieciowy. Zauważalnym wyjątkiem jest tutaj oddział Bielsko-Biała, gdzie z powodu reorganizacji regionów (przeniesienie południowej części RD Wadowice do RD Żywiec i wchłonięcie d. RD Kęty do północnej części RD Wadowice) nie dałoby się tego osiągnąć z powodu kolizji numerów. Stąd też w całym oddziale nadano numery od nowa, unikatowe w skali oddziału: np. użyty jako przykład powyżej 5988 występuje tylko w RD Żywiec. Pierwsze ok. 7 tysięcy numerów przydzielono zasadniczo po kolei BBB→BBC→BBW→BBZ. Podobny zabieg miał miejsce w oddziale Częstochowa, gdzie pięć rejonów połączono w trzy. Tu jednak widać, że Tauron zdążył nadać numery sieciowe jeszcze pod starym podziałem, toteż nr 1277 w RD Częstochowa Teren zdążył stać się Ł-CZT1277 zanim przemianowano go na Ł-CZW3898. W pozostałych oddziałach, gdzie zachowano numerację na poziomie regionu, oznacza to jak najbardziej możliwość powtarzalności numerów (istnieją równocześnie Ł-KRN74 i Ł-KRP74, czy Ł-KRK85 i Ł-KRT85).

W oddziałach Jelenia Góra i Wałbrzych w starej numeracji rozłączniki/odłączniki były numerowane na poziomie ciągu od 1 w górę (aczkolwiek nieszczególnie po kolei), więc numeracja sieciowa powstała kompletnie od zera.

W przeciwieństwie do (niektórych oddziałów?) Energi, rozłączniki w stacjach wnętrzowych nie są numerowane.

Rozdzielnie SN

Rozdzelnie sieciowe średniego napięcia mają czteroznakowy kod, podobnie jak stacje WN/SN. Pierwsze trzy litery oznaczają daną rozdzielnię, a czwarta litera – oddział: A – Wałbrzych, B – Będzin, E – Bielsko-Biała, G – Gliwice, J – Jelenia Góra, K – Kraków,, O – Opole, T – Tarnów, W – Wrocław.

Lista rozdzielni sieciowych średniego napięcia

Kod	Nazwa	kV	RD/Numer lokalny
AGHK AGHK	RS AGH	15	KRK44099
AZOK (?)	RS Azory	15	KRK4696
BARG	RS Arki Bożka	?	GLBB...
BBAG	RS Batory Batorego	?	GLBB...
BBOG	RS Rozbark Witczaka	?	GLBB...
BDWG	RS Dworska	?	GLBB...
BIAE BIAE	RS Biała	6	BBB10902
BKRG	RS Karb	?	GLBB...
BLOG	RS WPK Łokietka	?	GLBB...
BREE	RS Brenna Centrum	15	BBC2....
BROE BROE	RS Browar	15	BBZ44020
BRZW	PZ Brzezinka	20	WR...
BWRG	RS Centrum Wrocławska	?	GLBB...
CBSG	RS Bryś Siemianowicka	?	GLCC...
CCAG	RS Wileńska	?	GLCC...
CCBG	RS Powstańców	?	GLCC...
CCDG CCDG	RS Kowacz	6	GLCC...
CCEG CCEG	RS Graniczna	6	GLCC...
CDYG	RS Dyrda	?	GLCC...
CENK (?)	RS Centrum	15	KRN2064
CHOK CHOK	RS Cholerzyn	15	KRK4...
CIAB (?)	RS Ciągowice	15	BDD70359
CKAG	RS Katowicka	?	GLCC...
CMKG	RS Młyn Kawy	?	GLCC...
COMK COMK (?)	RS Combrowa	15	KRK1200
CPSG	RS Pszczelnicza	6	GLCC...
CTUG CTUG	RS Tunelowa	6	daw. GLCC143
CTVG	RS Telewizja	?	GLCC...
CWPG	RS WPK Piaśniki	?	GLCC...
CZYE	RS Czyrna	15	BBZ44066
DABK DABK	RS Dąbie	15	KRP3695
DEBK DEBK	RS Dębniki	15	KRP3060
GCHG	RS Chorzowska	?	GLGG...
GDAJ	RS Bolesławiec Gdańska	20	JGB (RS-21)
GDOK	RS Gdów	15	KRP3834
GMAG	RS Matejki	?	GLGG...
GORA	?	20	WB....
GOTK GOTK	RS Gotkowice	15	KRK4...
GRCT GRCT	RS Gierczyce	15	TRBG36
GSIG	RS Sikornik	?	GLGG...
GSOG	RS Sośnica	?	GLGG...
GSTE	RS Ustroń Zawodzie GST I	15	BBZ4...
ISBE	RS Istebna Centrum	15	BBC
ISTE	RS Istebna Sanatorium	15	BBC
JOZK JOZK	RS Józefińska	15	KRP3...
KBRG	RS Brynowska	?	GLCK...
KCMG	RS CBR Mikołowska	?	GLCK...
KFVG	RS Feuvert	?	GLCK...
KJOG	RS Jordana	?	GLCK...
KLEG	RS Elewwator	?	GLCK...
KLIG	RS Ligota	?	GLCK...
KMIG	RS Mickiewicza	?	GLCK...
KOME KOME	RS Komorowice	15	BBB1....
KPOG	RS GPR 1 Policja	?	GLCK...
KPTG	RS Piotrowice	?	GLCK...
KTYG	RS GPR 2	?	GLCK...
LABE LABE	RS Laboratorium	30/15	BBW50905
LUTW LUTW	RS Lutynia	20	WRR
MACB	PZ Maczki	20	BDJ
MATK MATK	RS Mateczny	15	KRP3010
MCHT	RS Muchówka	15	TR...
MIEE	RS Mieszczańska	15	BBB10321
MIHE	RS Michałowicza	15	BBB1...
MILE MILE	RS Milówka	15	BBZ44316
MISK MISK (?)	RS Mistrzejowice	15	KRN2200
MORO MORO (?)	RS Morów	15	OPZ80339
MSZK	RS Mszana Dolna	30/15	KRT6...
NGKB	PZ NGK Ceramics Polska	20	BDD
OBRJ	PZ Obrońców Pokoju	20	JGJ (R-12)
PARE	RS Parking	15	BBZ44183
PELA	?	20	WB....
PILB PILB	PZ Pilica	30/15	BDD7....
PKPE PKPE	RS PKP	15	BBZ44...
PLNK (?)	RS Północna	15	KRN2...
PLZT	RS Pilzno	30/15	TRD
PRKK PRKK	RS Prokocim	15	KRP3...
RADO RADO	RS Radzikowice	15	OPZ70000
REYK REYK	RS Reymonta	15	KRK4...
RSBJ	PZ Łagów	20	JG#
SKAK SKAK	RS Skała	15	KRK4850
SLAK SLAK	RS Śląska	15	KRK4...
SLOK (?)	RS Słotwiny	15	KRS8...
SOLE SOLE	RS Soła	15	BBZ44...
SROE SROE	RS Śródmiejska	6	BBB1...
STBK (?)	RS Stare Błonia	15	KRS8...
STRB	PZ Strzemieszyce	20	BD#
SUŁK SUŁK	RS Sułkowice	15	KRP3963
SWIT SWIT (?)	RS Świerczków[1]	30/15	TRT...
SWOW	RS Swojec	10	WRW...
SZCK	RS Szczawnica	15	KRT6...
SZPE SZPE	RS Szpital	15	BBZ44...
TYMK (?)	RS Tymbark	15	KRL7...
UCUG UCUG	?	20	ex GLZUW1
UGRG UGRG	RS Grochowska	20	ex GLZUN7
UKAG UKAG	RS Kasztanowa	20	ex GLZUK26
UMAG UMAG	RS 1 Maja 277	20	ex GLZUW42
UMIG UMIG	?	20	ex GLZUH7
UNIG UNIG	RS Niepodległości	20	ex GLZUG6
UPIG UPIG	RS Piastowska	20	ex GLZUR12
UUXG UUXG	?	20	ex GLZUX4
UZAG UZAG	?	20	ex GLZUR1
WARK WARK	RS Waryńskiego	15	KRK1608
WRAG	RS Radlińska	20	GLW
WRMK WRMK (?)	RS Warmijska	15	KRK4...
ZABK (?)	RS Zabrzeż	15	KRS8...
ZBLG	RS Błonie	?	GLZZ...
ZLAE ZLAE	RS Złote Łany-1	6	BBB1...
