RU:Tag:power=line

power =

Описание

Линия электропередачи.

Отображение в OSM Carto

Группа: энергетика

Используется на элементах

Полезные сочетания

cables=*
circuits=*
frequency=*
name=*
operator=*
ref=*
voltage=*
wires=*
line=busbar
line=bay

Смотри также

power=cable
power=minor_line

Статус: де-факто

More details at taginfo

Инструменты

taginfo · AD · AT · BR · BY · CH · CN · CZ · DE · DK · FI · FR · GB · GR · HU · IN · IR · IT · LI · LU · JP · KP · KR · NL · PL · PT · RU · ES · AR · MX · CO · BO · CL · EC · PY · PE · UY · VE · TW · UA · US · VN
overpass-turbo
Sophox
OSM Tag History

Эта страница находится в процессе перевода или помечена для этой цели, поэтому может содержать пропуски, ошибки и непереведённые фрагменты.
Вы можете закончить перевод.
Если вы знаете английский, то можете помочь нам, переведя часть оригинальной статьи. Общие сведения о переводе статей на русский язык можно найти здесь.

Линии электропередачи (ЛЭП) располагаются на опорах различных конструкций, например, металлических (power=tower), либо столбах (power=pole), которые часто применяются в распределительных электросетях (до 110 кВ включительно). Три кабеля либо провода (cables=*) составляют одну цепь (circuits=*) ЛЭП (исключением являются ЛЭП тяговых сетей и высоковольтные линии электропередачи постоянного тока/HVDC). Каждая цепь работает в определённом классе напряжения (voltage=*). Для всех цепей, присоединённых к опоре любого типа следует рисовать только один путь. Все магистральные ЛЭП отмечаются как power=. ЛЭП распределительных сетей (как правило, от 127/220 В до 35 кВ) отмечаются как power=minor_line. Отметка power=cable в сочетании с location=underground применяются для силовых кабелей, проложенных в земле или в воде. Отметка name=* используется для именования ЛЭП (указывается на табличке в нижней части опоры), а отметка ref=* используется для буквенно-цифровых индексов, состоящих из чисел, букв, либо из их сочетаний.

Все опоры ЛЭП обозначаются нумерацией/названиями. Обычно, номер опоры увеличивается от начала к концу линии, но встречаются и другие системы нумерации. Названия либо номера каждой линии указывается в низу каждой её опоры. Они относятся к ЛЭП power= и их следует относить к самой линии . Если вы отследили трассу ЛЭП самостоятельно, применяйте source=survey!

Как наносить на карту

Нарисуйте линию и добавьте к ней тег power=. Металлические каркасные опоры, поддерживающие ЛЭП рисуются и отмечаются power=tower, опоры в виде столбов (стоек) отмечаются power=pole. В случае пересечений либо совместной подвески нескольких ЛЭП следует добавить layer=*.

ЛЭП можно присоединять к линейным порталам (power=portal), расположенным на территории подстанций (power=substation), при помощи изоляторов (power=insulator) через узел соединения (power=connection).
Также для присоединения к зданиям без линейных порталов либо специальных опор применяются линейные вводы power=terminal.

Дополнительные точки пересечения с дорогами или другими линиями требуют указания более подробных данных.

Характерное изображение воздушной линии электропередач: высоковольтные провода подвешены на опоре за изоляторы

ЛЭП высокого напряжения подвешиваются, как правило, на металлических опорах каркасной конструкции, бывают исполнения подобные этому, в виде столбов и стоек. Не следует отмечать такие ЛЭП как малые (`power=minor_line`)

Описание

Кроме того, возможно указать дополнительные сведения о ЛЭП:

Количество жил (wires=*) на каждую расщеплённую фазу.
Проводник (cables=*) указывает на число проводников (групп жил) составляющих ЛЭП.
Цепи (circuits=*) указывают на число электрических цепей (логических групп проводов/кабелей). Следует применять, когда фактическое число кабелей неизвестно (как правило, при прокладке кабелей в земле) или когда количество цепей отлично от cables=* делённого на 3 (то есть на число фаз ЛЭП).

Ключ	Значение	Описание	Рекомендация
power		Трасса ЛЭП, обычно рисуется .	обязательно
voltage	<рабочий класс напряжения>	Рабочий класс напряжения ЛЭП.	желательно
operator	<обслуживающая организация>	Наименование обслуживающей участок данной ЛЭП сетевой компании.	желательно
cables	<число проводников>	Количество проводников на участке данной ЛЭП.	желательно
circuits	<число цепей>	Количество независимых раздельных электрических цепей совмещённых на участке данной ЛЭП.	желательно
wires	<число жил расщеплённой фазы>	Количество проводов, приходящихся на каждую расщеплённую фазу.	дополнительно
frequency	<рабочая частота>	Рабочая частота сети в Герцах.	дополнительно
name	<название>	Название данного участка ЛЭП.	дополнительно
ref	<индекс>	Индекс данного участка ЛЭП.	дополнительно

Жилы

Число жил wires=* показывает сколько отдельных проводников в проводе содержит каждая фаза, подвешенная на изоляторах, которые, обычно, крепятся к траверсе. Возможные значения: single, double, triple, quad .. (таблица от User:Nahainec/PowerLine)

число	тег	число	тег
1	`wires=single`	5	`wires=fivefold`
2	`wires=double`	6	`wires=sixfold`
3	`wires=triple`	8	`wires=eightfold`
4	`wires=quad`

Пример

Описание/Фотография	Теги	Mapnik	Osmarender
Электрическая опора и провода	`power=` `name=` `cables=6` `wires=double` `operator=` `voltage=380000`

Сервисы

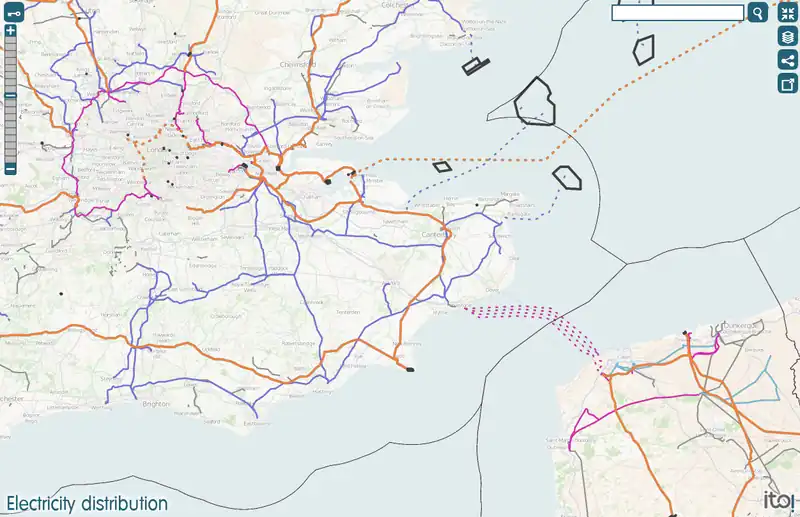

ЛЭП по классам напряжения на power lines карте ITO Map, более не действует.

В дополнение к отрисовке ЛЭП при помощи стандартного вывода mapnik существуют и другие сервисы:

Набор правил для ЛЭП в Maperitive для отображения воздушных, кабельных линий и подстанций в Maperitive.

Смотри также

power=minor_line О небольших ЛЭП распределительных сетей, которые, как правило, подвешиваются на столбовых опорах.
power=cable Об изолированных кабельных линиях электропередачи (в помещениях, в земле, в воде...)
Классификация ЛЭП.
Предложение по теме: Пересмотр Передачи Электроэнергии

Смотри пример на карте: Линия электропередачи в Бремене.
