Apple Watch Series 7 Vervanging van de batterij

Geschreven door: Dominik Schnabelrauch

Reacties: 19

Apple Watch Series 7 Vervanging van de batterij

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

30 - 50 minuten

Inleiding

Gebruik deze handleiding om een versleten of kapotte batterij van je Apple Watch Series 7 te vervangen.

Let op: de procedure voor het vervangen van de batterij van het 41 mm-model van de Apple Watch Series 7 verschilt enigszins van de procedure voor het 45 mm-model. Deze handleiding laat je zien hoe je de batterij voor beide modellen vervangt.

Zorg dat je, voordat je begint, de juiste batterij voor je horloge hebt. Je hebt bij het vervangen van de batterij voor het 45 mm-model enkel een tri-point Y000-schroevendraaier nodig.

Neem, als je batterij gezwollen is, de juiste voorzorgsmaatregelen. Ontlaad de batterij van je toestel, voor je eigen veiligheid, ook tot onder de 25% voordat je met het demonteren van je horloge begint. Hiermee verklein je het risico op brand bij het tijdens de reparatie per ongeluk beschadigen van de batterij.

Deze handleiding laat je enkel de reparatieprocedure voor de cellulaire/LTE-versie van het horloge zien, maar de procedure voor de GPS-versie van het horloge is hetzelfde.

Je hebt nieuwe kleefstrips nodig om sommige onderdelen bij het weer in elkaar zetten van je toestel terug te kunnen plaatsen.

Gereedschap

Onderdelen

Stap 1

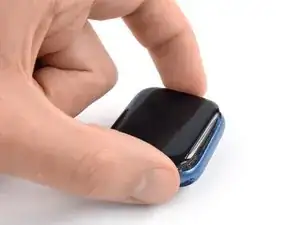

Haal je horloge van de oplader en schakel het uit voordat je met een reparatie begint.
Als het touchscreen van je horloge gebarsten is en je je horloge niet uit kunt schakelen, kun je deze alternatieve methode gebruiken om dat alsnog te doen.

Stap 2

Omdat de ruimte tussen het scherm en de rest van het horloge zo kleine is, zul je een scherp mesje moeten gebruiken om ertussen te komen. Lees eerst de volgende waarschuwing aandachtig door voordat je verder gaat.
Bescherm je vingers door deze van het mes weg te houden. Als je twijfelt kun je een dikke handschoen, zoals een leren of tuinhandschoen aantrekken om je hand extra te beschermen.
Ga voorzichtig te werk en zet niet te veel druk op het mes, aangezien dit ertoe kan leiden dat je uitschiet met je mes en je toestel of jezelf onvoorziene schade toebrengt.
Draag te allen tijde oogbescherming. Het mes of het glas kan breken, waardoor er (glas)scherven rond kunnen vliegen.
Je kunt de horlogeband gebruiken om extra controle te krijgen terwijl je aan het horloge werkt. Verwijder of bevestig de band naargelang je dit nodig hebt voor je reparatie.

Stap 3

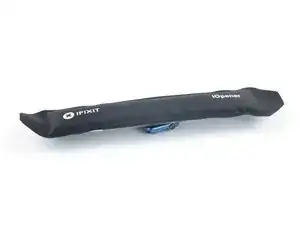

Verwarm een iOpener en leg deze gedurende minimaal twee minuten het scherm om de lijm eronder te verzwakken.
Je kunt hiervoor ook een föhn, warmtepistool of een kookplaat gebruiken, maar wees bij het gebruik hiervan wel extra voorzichtig en voorkom dat je je toestel oververhit. Met name het scherm en de batterij zijn gevoelig voor warmtegerelateerde schade.
Het kan zijn dat je je iOpener meerdere keren moet opwarmen en gebruiken om de lijm onder het scherm voldoende te verzwakken.

Can confirm that if you want this to work, pop the iopener in for around 45seconds and then let it sit on the watch for 6 minutes, 2 minutes is just not enough.

Jeremiah Yoder -

Stap 4

Wees je ervan bewust dat je je horloge makkelijk kunt bekrassen met je scherpe tools. Om dit te voorkomen raden we je aan langzaam en voorzichtig te werk te gaan.

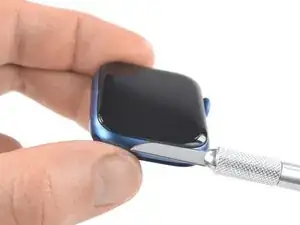

Plaats de rand van een gebogen mes in de dunne opening tussen het scherm en de buitenste behuizing. Begin bij de korte zijde van het scherm, het verst van de digitale kroon vandaan.
Als je mes eenmaal in de opening zit, kantel je je mes omlaag om het scherm omhoog te duwen en een kleine opening te creëren tussen het scherm en de rest van het horloge.
Het scherm van de Apple Watch Series 7 is op de achterzijde uitgerust met een plastic rand. Als je je scherm wilt hergebruiken, zul je voorzichtig moeten zijn en moeten voorkomen dat deze rand van het scherm loskomt.

Tried this for almost an hour, and I could not lift the display off at all. Broke the screen and chipped pieces of the screen as well.

Excalibert89 -

Yeah prolly gonna suggest an actual spudger for this step, or to be more detailed. Kept reheating the IOpener every 10mins keeping the watch under it for 5mins etc and it never budged after 3 hours of fiddling. Eventually broke the fine edge of the blade and scratched the casing, now the blade can't catch the groove and $8 down the drain.

Jeremiah Yoder -

As experienced with the user above I tried heating it up with the IOpener 6x every 10 mins and it’s still tough to open. At first I left it a full 10 minutes to try and soften the adhesive. Then the advised 1 min and 30. it still won’t lift up. A spudger will definitely help but will prolly break it if pulled too much.

Neal Quioyo -

Four rounds with the iOpener I got it open... but then.... a cascade of errors...

At some point while opening I saw a flash of lines across the screen. Significant?

Cleaned adhesive off the case and screen for an hour with Q tips and alcohol... perfect...

The replacement adhesive was not like in the photo, the tab to peel it was on a different corner, not a good start, it was very hard to position maybe easier for a lefty. Since it was so difficult to position, the blue protective cover was gone by the time It was well positioned with a spudger so once it was ready to test, it was sealed and the question will always be, is a cable unseated or was the display damaged opening it as it failed, it's awake, display is dark, it vibrates and makes noises with find my, but...

So I tried to reopen it and check the cables and the glass popped off the OLED, the new adhesive which I worked so hard to ensure integrity for unfortunately gripped way too well. I'll have to destroy it to pull off the display. :(

David Neff -

No dice. Used the iOpener three times, then cut my finger open because there was no good place to hold the watch when the blade slipped. I give up.

Roxanne Harvey -

I tried it exactly this way of opening the display with the exact same tools as given here. starting with peeling on the short screen side with the fine blade. But then white lines appeared on my screen... Why? because exactly at that spot are the flat cables connecting the screen with the watch. Such a stupid recommendation from iFixit. It seems like they just copied the text over from another repair without validating it. now I broke not one but two watch displays because of that. I am very diappointed. I dont recommend doing this repair by yourself....

Marlon Repair -

I got it to work with a single heating of the iOpener. Heat the iOpener and set it on the watch as described for 90 seconds. Using the edge of the knife (I used an exacto knife), gently press the edge into seam between the glass and case, you'll see it sink in very slightly. Pull the edge out, move it down along the seam a couple millimeters, and then press it into the seam again. Keep working it down along the seem, slowly pressing the edge of the knife in and pulling back. After about a minute of this the edge of the glass started separating from the case, and I was able to negotiate the corner with the knife. I stuck a spudger underneath the raised edge and continued working around the screen edge until it was completely separated.

Levi Noecker -

Stap 5

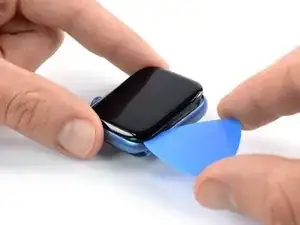

Steek een openingscrisis in de opening die je zojuist hebt gecreëerd.
Schuif je plectrum langs de korte zijde van het horloge om de lijm door te snijden.

Stap 6

Schuif je openingsplectrum om de hoek van het horloge heen en langs de lange zijde tegenover de digitale kroon om de lijm rondom het scherm door te snijden.

Stap 7

Schuif je plectrum om de hoek heen en snijd de laatste lijm onder de korte zijde naast de digitale kroon door.
Probeer het scherm nog niet volledig te verwijderen, aangezien deze nog steeds met de horloge verbonden is.

Stap 8

Wees voorzichtig en voorkom dat je de schermkabels op spanning zet bij het naar de zijkant openklappen van het scherm.
Til het scherm omhoog en trek deze rustig richting de kroon van het horloge.
Klap het scherm open tot deze rechtop staat.

Hallo, ich habe leider beim Ausbau des Displays das Flexkabel beschädigt was zum Akku führt. Wie lässt sich dieses Kabel denn bitte tauschen? LG Thomas

Th Ba -

Stap 9

Verwarm een iOpener en leg deze gedurende minimaal twee minuten op de achterzijde van de Apple Watch om de lijm onder de batterij te verzwakken.
Je kunt hiervoor ook een föhn, warmtepistool of een kookplaat gebruiken, maar wees bij het gebruik hiervan wel extra voorzichtig en voorkom dat je je toestel oververhit. Vooral het scherm en de batterij zijn beide erg gevoelig voor aan warmte gerelateerde schade.

Stap 10

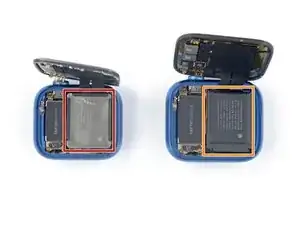

Vanaf dit punt lopen de procedures voor het verwijderen van de batterij voor de verschillende modellen uiteen.
Als je de batterij van het 41 mm-model vervangt, ga je verder met deze stap.
Als je de batterij van het 45 mm-model vervangt, ga je verder met deze stap.

Stap 11

De volgende zes stappen laten je zien hoe je de batterij van het 41 mm-model van de Apple Watch Series 7 verwijdert.

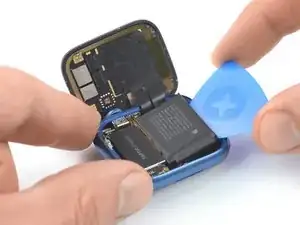

Steek een openingsplectrum tussen de lange zijde van de batterij en de rest van het horloge.
Gebruik een constante, stevige druk om de batterij langzaam maar zeker omhoog te wrikken.
Ga voorzichtig te werk en voorkom dat je je batterij beschadigt. Een doorboorde of verbogen batterij kan gevaarlijke chemicaliën gaan lekken of zelfs in brand vliegen.
Probeer de batterij nog niet volledig te verwijderen, aangezien deze nog steeds met het moederbord verbonden is.

Stap 12

De flexkabel van de batterij is lang genoeg om de batterij buiten het horloge te kunnen plaatsen. Voorkom wel dat je onnodige druk of spanning op de kabel zet en vouw de kabel niet bij het uit het horloge tillen van de batterij.
Til de batterij voorzichtig omhoog en haal deze uit het horloge. Plaats de batterij vervolgens buiten het horloge.

Stap 13

Gebruik een pincet om de zwarte, beschermende tape van de ZIF-aansluiting af te trekken.
Zorg dat je de tape alleen van de aansluiting verwijdert, maar verwijder deze niet in z'n geheel. Anders zul je de tape ook moeten vervangen bij het weer in elkaar zetten van je horloge.

Stap 14

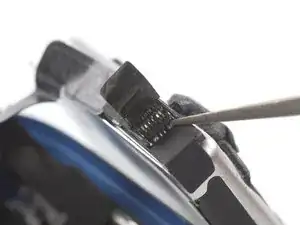

Gebruik een pin van je pincet of de punt van je spudger om de vergrendeling op de ZIF-aansluiting, die de batterijkabel vasthoudt, omhoog te klappen.

Stap 15

Gebruik een pincet om de batterijkabel in een rechte bewegeing uit de ZIF-aansluiting te trekken.
Zorg dat je de kabel, bij het weer in elkaar zetten van het horloge, helemaal in de ZIF-aansluiting duwt voordat je de vergrendeling sluit. Plak de zwarte tape terug over de aansluiting of vervang het stukje tape in z'n geheel. Als je dit alles niet doet, kan het zijn dat de kabel uit de aansluiting schiet en je horloge niet meer aangaat.

Stap 16

Verwijder de batterij.
Hergebruik nooit een vervormde of beschadigde batterij, aangezien dit altijd een potentieel gevaar met zich meebrengt. Vervang deze altijd door een nieuwe batterij.
Als je je oude batterij wilt hergebruiken, kun je ook de oude kleefstrip hergebruiken om de batterij weer in het horloge te bevestigen.
Bevestig je nieuwe batterij met een op maat gesneden kleefstrip of dubbelzijdige tape. Om je batterij op de juiste plaats terug te plaatsen, plak je de kleefstrip of tape op de plek waar de oude kleefstrip zich bevond en niet direct op de batterij. Druk je batterij tot slot stevig vast.

Stap 17

De volgende zes stappen laten je zien hoe je de batterij van het 45 mm-model van de Apple Watch Series 7 verwijdert.
Steek een openingsplectrum tussen de lange zijde van de batterij en de rest van het horloge.
Gebruik een constante, stevige druk om de batterij langzaam maar zeker omhoog te wrikken.
Ga voorzichtig te werk en voorkom dat je de batterij met je tool verbuigt of doorboort. Een doorboorde of verbogen batterij kan namelijk gevaarlijke chemicaliën gaan lekken of zelfs in brand vliegen.
Probeer de batterij nog niet volledig te verwijderen, aangezien de batterij nog steeds met het moederbord verbonden is.

Not a very good approach. Damaged back cover flex cable using triangular opening pick.
Battery is well glued to motherboard and opening pick has just too little contact point.

Better to start with metal prying tool from taptic engine side adding some drops of isopropyl alcohol from time to time.

And of course take your time.

Valdek Kangert -

Stap 18

De flexkabel van de batterij is lang genoeg om de batterij buiten de behuizing van het horloge te kunnen plaatsen. Voorkom echter dat je de kabel op spanning zet of scherp vouwt bij het uit het horloge tillen van de batterij.

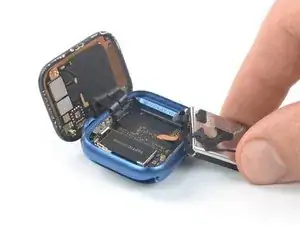

Til de batterij op voorzichtige wijze uit de behuizing van het horloge en plaats deze buiten het horloge.

Stap 19

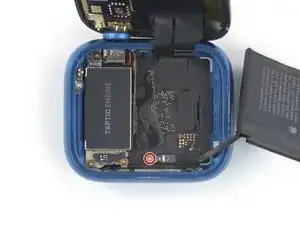

Gebruik een Tri-point Y000-schroevendraaier of -bitje om de 1.1 mm lange schroef, waarmee het beugeltje over de batterijaansluiting is bevestigd, te verwijderen.

Stap 20

Gebruik een pincet om het beugeltje van de batterijaansluiting te verwijderen.

Stap 21

Gebruik een spudger om de aansluiting van de batterijkabel in een rechte beweging uit het contact omhoog te duwen en los te koppelen.

Stap 22

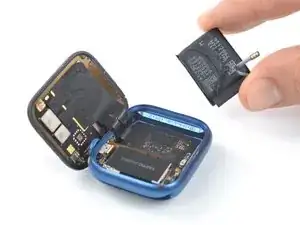

Verwijder de batterij.
Hergebruik nooit een vervormde of beschadigde batterij, aangezien dit altijd een potentieel gevaar met zich meebrengt. Vervang een beschadigde batterij altijd door een nieuwe.
Als je je oude batterij wilt hergebruiken, kun je de oude kleefstrip ook hergebruiken om de batterij weer te bevestigen.
Bevestig je nieuwe batterij met een op maat gesneden kleefstrip of een stuk dubbelzijdige tape. Om de batterij op de juiste plek aan te brengen, plak je de kleefstrip op de plek waar de oude strip zich bevond, en niet op de batterij zelf. Druk de batterij tot slot stevig vast.
Breng nieuwe kleefstrips aan waar nodig nadat je de voorheen gelijmde gebieden schoon hebt gemaakt met wat isopropylalcohol (>90%).

Conclusie

Zet je toestel, indien mogelijk, even aan en test alle functies voordat je de nieuwe kleefstrips bevestigt en je je horloge weer sluit.

Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.

Kalibreer je nieuwe batterij na het voltooien van deze handleiding. Zo garandeer je een optimale performance.

Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.

Ging je reparatie niet helemaal volgens plan? Bezoek dan onze algemene probleemoplossingspagina] of stel je vraag op ons antwoordenforum voor hulp bij het oplossen van je probleem.
