Behringer Eurolive B212D Audioversterking Printplaat Vervanging

Geschreven door: Troy W. Weber

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

45 minuten - 1 uur

Inleiding

De audioversterking printplaat is de printplaat die tot taak heeft de ingangssignalen van de B212D-luidspreker te versterken.

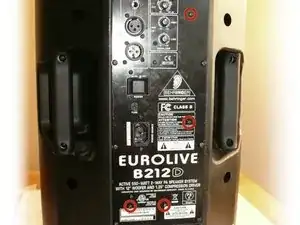

Eurolive B212d back plate requirement

Verwijder voorzichtig het achterpaneel en til daarbij de metalen elektronica behuizing op.
Om beschadiging van uw luidspreker te voorkomen, moet u deze langzaam verwijderen, aangezien er nog een draad is bevestigd van de elektronica behuizing naar de luidspreker.

Er zijn twee zilverkleurige, 6 mm lange schroeven met twee 3 mm binnendiameter ringen aan de buitenkant van de metalen elektronica behuizing; verwijder deze eerst met een #2 kruiskopschroevendraaier.
Er zijn nog vijf van hetzelfde type schroeven (zilverkleurig, 6 mm lang) rond de buitenkant van de metalen elektronicakast; verwijder deze ook.
U moet dus in totaal 7 schroeven en 2 ringen verwijderen.
De reden om eerst de twee schroeven met de twee ringen te verwijderen is dat hun gaten eigenlijk sleuven zijn. Ze zijn ontworpen als sleuven om speling in de assemblage op te vangen, en als ze niet in de juiste volgorde worden geschroefd, kunt u problemen ondervinden bij het verwijderen van de andere vijf schroeven.

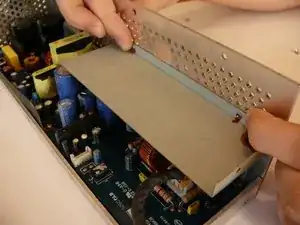

Verwijder het gedeelte van de metalen behuizing dat u in de vorige stap met de 7 schroeven hebt losgemaakt.

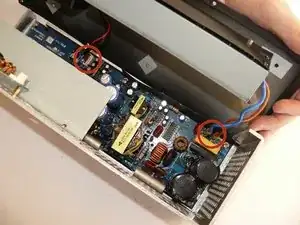

In de behuizing van de metalen elektronica kast bevindt zich een witte clip die is bevestigd aan een kleine printplaat; Verwijder dit.
De witte clip in deze afbeelding is gelijmd, wat aangeeft dat de fabrikant niet verwacht dat de eindgebruiker deze clip verwijdert; het is echter moeilijk om door te gaan met de demontage zonder dit te doen, omdat de rest van de luidspreker niet voldoende oppervlak biedt om op te werken.

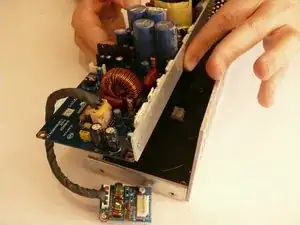

Steek de clip door het gat in de metalen behuizing van de elektronicakast.

Verwijder de 5,5 mm lange schroeven met een #2 kruiskopschroevendraaier. Het zijn er 4.

Let op: De printplaat bevat veel condensatoren die bij aanraking ernstig letsel kunnen veroorzaken. Gebruik indien mogelijk een condensator ontladingssonde om de condensatoren veilig te ontladen. Zie: Maak zelf een tool om een condensator te ontladen
Draai het achterpaneel zodat je het interieur kunt zien; let op de drie aangesloten draden.
Verwijder de draden zodat u het achterpaneel volledig kunt verwijderen.

Verwijder de 2 aangegeven schroeven met platte kop met een kruiskopschroevendraaier #2.
De kleine printplaat kan op dit moment worden verwijderd voor vervanging, maar u kunt hem ook gewoon op de audioversterking printplaat laten zitten terwijl u andere onderdelen verwijdert.

Verwijder de 2 aangegeven schroeven met platte kop met een kruiskopschroevendraaier nr. 2.
Verwijder en leg het metalen paneel opzij dat de kleine printplaat scheidde van de audioversterking printplaat.

Let op: De printplaat bevat veel condensatoren die ernstig letsel kunnen veroorzaken. Gebruik een condensator ontladingssonde om de condensatoren veilig te ontdoen van gevaarlijke ladingen. Zie: Maak zelf een tool om een condensator te ontladen
Het dragen van elektrisch geïsoleerde handschoenen en schoenen met rubberen zolen tijdens het werken met en in de buurt van de condensatoren zorgt voor meer veiligheid en bescherming tegen elektrische schokken. Zie: http://edu.ifixit.com/Wiki/Project_Safet...
Let op de 4 grote schroeven met platte kop die de klemmen aan de andere kant vasthouden; verwijder ze met een # 2 kruiskopschroevendraaier.
De klemmen zijn bedoeld om de IC's van de audioversterkings-printplaat tegen het gemeenschappelijke koellichaam te houden; ze zorgen voor een goed contact tussen het koellichaam en de IC's door de keramische koelpasta.

Let op de 3 schroeven met platte kop waarmee het koellichaam aan de metalen elektronicakast is bevestigd; verwijder ze met een # 2 kruiskopschroevendraaier.
Het is misschien mogelijk om dit koellichaam aangesloten te laten, maar u moet het koellichaam van de IC's scheiden en oppassen dat u de keramische koelpasta niet aanraakt: deze is echt moeilijk te verwijderen, zelfs met zeep!

Let op de locatie van de 4 aangegeven schroeven die de audioversterkings-printplaat op de metalen elektronicakast houden; verwijder ze met een # 2 kruiskopschroevendraaier.
De schroeven zijn niet bevestigd op deze foto; sorry!

Verwijder de audioversterkings-printplaat uit de metalen elektronica kast.
Als je dat nog niet hebt gedaan, verwijder dan het koellichaam van de IC's en pas op dat je geen keramische koelpasta op je huid krijgt, want dit is moeilijk te verwijderen, zelfs met zeep.
