Inleiding
Deze handleiding werkt alleen voor hoofdtelefoons met oordopjes - zie hier.
Deze handleiding vereist enige basiskennis op het gebied van solderen - raadpleeg this guide, hoewel dit niet noodzakelijk is.
Veel koptelefoons en oortjes gaan kapot door een beschadigde kabel. Kabels, vooral voor oordopjes, zijn uiterst eenvoudig te vervangen, zolang je bereid bent wat elementair soldeerwerk te doen. Deze gids leert je hoe je dit moet doen.
Gereedschap
Onderdelen
-
-
Steek de stekker van je soldeerbout in het stopcontact en zet de soldeerbout aan.
-
Stel deze in op de laagst mogelijke temperatuur (indien van toepassing).
-
-
-
Houd de steel van het oordopje stevig vast met één hand en knijp met de andere hand in de geluidsdriver. Met een voorzichtige maar stevig wrikkende beweging om de behuizing van de geluidsdriver te scheiden.
-
-
-
Pak de soldeerbout en houd deze vast zoals je een potlood vasthoudt. Houd met je andere hand wat soldeertin vast en zorg ervoor dat dit de punt van de soldeerbout raakt. Hierdoor smelt er wat soldeertin op de punt van de soldeerbout.
-
-
-

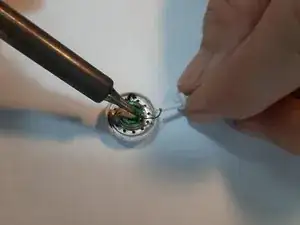

Gebruik de soldeerbout om voorzichtig het soldeertin op de printplaat aan te raken die aan een van de draden is bevestigd. Zodra het soldeer smelt, draai je de kabel zo dat de draad loskomt van de printplaat. Herhaal dit met de andere overgebleven draad die nog steeds op de printplaat is bevestigd.
-
Herhaal de bovenstaande stap met de andere geluidsdriver.
-
Plaats de geluidsdriver opzij en uit de buurt van sterke magneten.
-
-
-

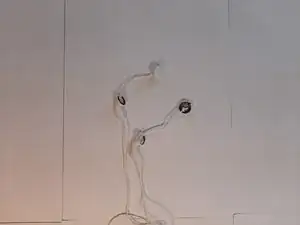

U houdt nu de oude kabels over terwijl de behuizing van de oordopjes er nog aan zit.
-
Maak de knoop aan beide zijden van de kabel los en verwijder de behuizingen van de kabel. Leg de behuizingen opzij en gooi de oude, beschadigde kabel weg.
-
-
-

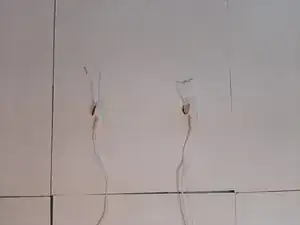

Leid de linkerkant van de nieuwe kabel door de linkeroordopjes behuizing. Maak een knoop op ongeveer 1,5 cm afstand van het einde van de blootliggende draad. Herhaal met de rechterkant van de nieuwe kabel.
-
-
-
Kies een geluidsdriver en zet deze voor je op je werkblad.
-

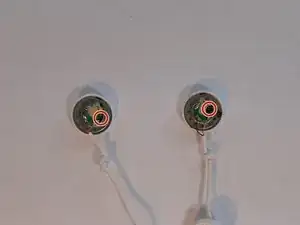

Houd met één hand de soldeerbout vast en met de andere de draad. Breng de punt van de soldeerbout naar het soldeerpunt dat is gemarkeerd met verf.
-

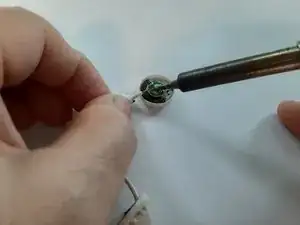

Zodra het soldeerpunt vloeibaar wordt, brengt u de linkerkabel zo dat de koperkleurige draad het vloeibare soldeertin raakt. De koperkleurige draad zal in het soldeerpunt zinken en een beetje soldeertin zal de punt van de draad omhullen. Leg je soldeerbout neer en laat het soldeerpunt afkoelen om te stollen.
-

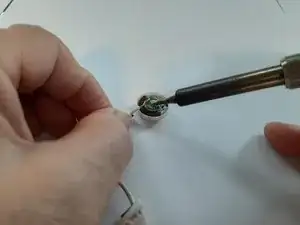

Herhaal bovenstaande stap maar dan met de groene draad en op het andere resterende soldeerpunt.
-
Herhaal voor de rechterkant de bovenstaande twee stappen. De koperkleurige draad gaat naar de kant gemarkeerd met verf, en de rode draad gaat naar het andere soldeerpunt.
-
-
-

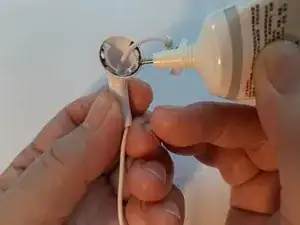

Deze stap is optioneel. Breng een dunne laag lijm aan op de buitenrand van de linker oordopjesbehuizing. Afhankelijk van het soort lijm kan het zijn dat je snel moet werken.
-
Schuif de behuizing op de driver en knijp vervolgens de behuizing en de geluidsdriver samen om ze te bevestigen. Veeg eventueel overtollige lijm weg.
-
Herhaal met de rechterkant van de oordopjes.
-
Sluit je hoofdtelefoon aan op een apparaat en speel wat muziek! Als het probleem zich blijft voordoen, begin dan opnieuw bij stap 2 en controleer de kwaliteit van je gesoldeerde verbindingen.
