Hoe moet je (de-)solderen?

Geschreven door: Arthur Shi

Reacties: 33

Moeilijkheid

Moeilijk

Stappen

Tijd vereist

Geen schatting

Inleiding

Hoewel veel reparaties kunnen worden gedaan zonder soldeerwerk, komt het soms voor dat sommige onderdelen moeten vervangen waarvoor je moet solderen, zoals bij het vervangen van joysticks, de batterijen van de koptelefoon en bij printplaatreparaties.

In deze handleiding leer je de basisvaardigheden van het solderen, alsook de volgende specifieke vaardigheden:

Gereedschap

Stap 1

Voordat je begint met solderen, willen we je eerst meenemen door een aantal veiligheidsvoorschriften:
Soldeer nooit in apparaten die ingeschakeld zijn of met een stekker in het stopcontact zitten. Zorg altijd dat het apparaat uitgeschakeld is, dat de stekker of de batterij verwijderd is en begin dan pas met solderen.
Soldeer nooit direct op een lithium-ionbatterij met een harde buitenkant (zoals 18650-cellen). De hitte van de soldeerbout kan de batterij beschadigen en tot gevaarlijke situaties leiden. Gebruik in plaats daarvan een puntlasser speciaal voor batterijen.
Ga extreem voorzichtig te werk als je de draden van een lithium-polymeerbatterij (de-)soldeert! Het is erg makkelijk om kortsluiting te veroorzaken tijdens het solderen of met je gereedschap, wat tot een erg gevaarlijke situatie kan leiden. Voer de volgende maatregelen eerst uit:
Ontlaad de batterij tot onder de 25%. Dit verkleint het risico op een brandgevaarlijke situatie bij het per ongeluk kortsluiten van de batterij.
Werk aan een draad tegelijk om kortsluiting te voorkomen: Gebruik een pincet en pak de draden stevig vast om zeker te weten dat je de controle over de draden hebt en houdt. Als je een batterij van een printplaat desoldeert, raden we je aan om een tang te gebruiken om de blootliggende draden af te knippen en de draden te isoleren.
Indien mogelijk kun je een indirect pad creëren door de aansluitingen op de batterij en de printplaat vast te solderen. Dit verkleint ook het risico op kortsluiting.

Stap 2

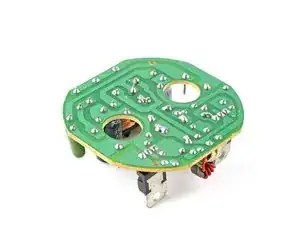

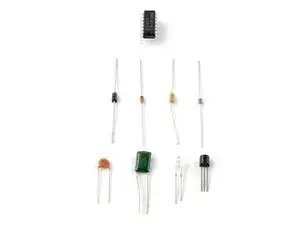

Het 'through-hole'-solderen is soldeertechniek waarbij je de uiteinden van de componenten door een gat (through the hole) steekt om vervolgens met soldeer te bevestigen. Deze techniek heb je vooral nodig in doe-het-zelfprojecten en vind je veel in moderne elektronica, waar het wordt gebruikt om grote onderdelen, zoals condensatoren en poorten, vast te solderen.

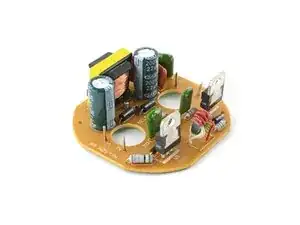

Deze techniek vind je vaak terug bij joystick-modules, poorten, condensatoren, microcontrollers, batterijen en draden.

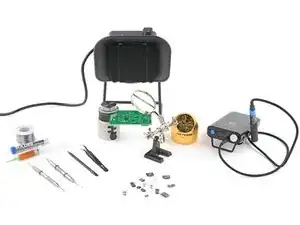

Stap 3

In de volgende tien stappen zie je hoe je de through-hole-techniek toepast om onderdelen op een printplaat vast te solderen. Naast een soldeer bout heb je onder andere de volgende dingen nodig:
Een klem of de 'helping hands'-tool. Als je twee draden aan elkaar wilt solderen, is onze Soldeersplint erg handig!
Een veiligheidsbril (een normale bril kan je ogen ook beschermen, maar het soldeer kan je bril beschadigen!).
Rosin-core soldeertin (met lood of loodvrij).
Een puntreiniger (een natte spons of koperdraadreiniger).
Een afzuiger (als je binnen werkt).
Isopropylalcohol (>90%) en een zachte borstel (zoals een tandenborstel).
Een spudger, pincet en een kniptang.

Stap 4

Orden je gereedschap en tools in een goedverlichte ruimte. Zorg dat er niets brandbaars in de buurt staat.
Bevestig de printplaat in een van de klemmen of in de helping hands-tool. Plaats de printplaat in een hoek zodat je makkelijk bij de soldeerverbindingen kunt.
Plaat de afzuiger dicht bij de plek waar je gaat solderen, zodat de rook wordt weggezogen.
Zet je veiligheidsbril op.

Stap 5

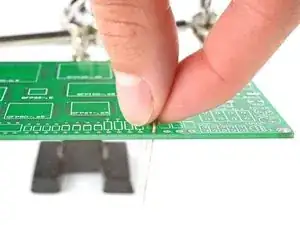

Plaats de uiteinden van het onderdeel dat je wilt solderen door de gaten in de prinplaat. De meeste onderdelen moeten plat op de printplaat komen te liggen.
Controleer de positie van het onderdeel als het een onderdeel is dat elektriciteit maar een kant op geleidt (zoals diodes, LED's en elektrolytische condensatoren).
Diodes hebben normaal gesproken een streepje die de cathode (-) aangeeft. LED's hebben vaakt een korte uiteinden als cathode (-) en een platte plek op de bolle kant.

Stap 6

Buig de uiteindem wat naar buiten om het onderdeel op z'm plek te houden. Je kunt hiervoor ook wat schilderstape gebruiken.

Stap 7

Schakel je soldeerbout in. Als je soldeerbout een temperatuurregelaar heeft:
Stel je deze in op 300 °C (~570 °F) als je gebruik maakt van soldeertin met lood.
Stel je deze in op 375 °C (~700 °F) als je gebruik maakt van loodvrije soldeer.
Maak de punt van je soldeerbout schoon. Als je een spons gebruikt, maak je deze nat en veeg je de punt snel schoon. Als je gebruik maakt van een koperdraadreiniger, steek je de punt van je soldeerbout een paar keer in het draad.

Stap 8

Smelt een kleine hoeveelheid soldeertin op de punt van de soldeerbout. Dit noemen ze het 'vertinnen van de punt' en vergemakkelijkt de geleiding van warmte.
Waarschijnlijk komt er wat rook vrij bij het smelten van de soldeer. Dit komt vooral door de rosin-core flux die in de soldeertin is verwerkt. Flux zorgt ervoor dat de tin wat makkelijker stroomt, maar verdampt op een gegeven moment. Als dat eenmaal is verdampt, moet je meer soldeertin smelten of de flux extra toevoegen.
Als dit de eerste keer is dat je soldeertin gebruikt, raden we je aan om de schoonmaak- en smeltprocedure een paar keer te herhalen zodat je erachter komt hoe de gesmolten soldeertin zich beweegt en om te zien hoeveel soldeertin de punt kan vasthouden.

Stap 9

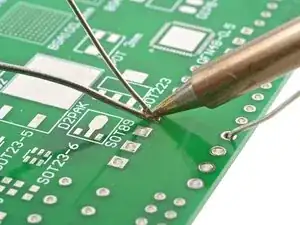

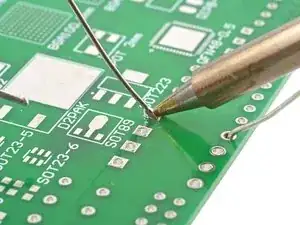

Verhit nu 2-3 seconden lang het uiteinde van het onderdeel dat je gaat solderen en het soldeerkussen op de printplaat. Als het goed is, smelt de soldeertin door de hitte in het uiteinde en het kussen.
Druk de punt van je soldeerbout 1 seconde op het soldeerkussen en het uiteinden van het onderdeel om beide te verhitten. Plaats de punt van je bout zodanig dat het kussen en het uiteinde zo veel mogelijk verhit worden.
Als je een dunne soldeerbout gebruikt of met een groot soldeerkussen werkt, is het mogelijk dat je de plek niet voldoende verhit krijgt. Je kunt de temperatuur van de soldeerbout verhogen met 50°C of een soldeerbout met een grotere punt gebruiken.
Als je de printplaat meer dan 10 seconden verhit, bestaat er een kans dat je het soldeerkussen of het onderdeel beschadigt vanwege oververhitting. Ook is het mogelijk dat andere onderdelen in de buurt van de plek los komen te zitten.

Stap 10

Gefeliciteerd! Je hebt zojuist je eerste soldeerverbinding gemaakt! Controleer de verbinding om te zien of alles goed is gegaan:
Soldeerverbindingen van tin met lood zouden eruit moeten zien als een glimmende, bolle tent die om het uiteinde van het onderdeel heen staat.
Als de verbinding niet glimt, kan het zijn dat die niet goed gevormd is. Verwarm de tin nog een keer en laat het weer afkoelen.
Soldeerverbindingen van loodvrije soldeer moeten eruit zien alsof er een bolle tent om heel het uiteinde heen zit. Deze kunnen glimmen of mat zijn.
Als de tin niet om het gehele uiteinde zit, verwarm je de verbinding nog een keer en dien je meer soldeertin toe.
Als de verbinding er als een kraal of bolletje uitziet in plaats van als een bolle tentvorm, is de tin waarschijnlijk niet goed aan het uiteinde gehecht. Verwarm de tin opnieuw en probeer zoveel hitte te generen dat de hechting goed is.
Controleer of de soldeer tin van de ene verbinding niet per ongeluk contact maakt met de soldeer van een andere verbinding. Als dit het geval is, dien je wat flux toe en verhit je een van de verbindingen opnieuw om het contact te verbreken. Als dit niet lukt, volg je deze stap en gebruik je een soldeerwick om soldeer te verwijderen.
Zoals bij elke vaardigheid zul je zien dat oefening kunst baart. Als je eerste soldeerverbinding er niet perfect uitziet, is dat helemaal prima. Het kost wat pogingen om deze vaardigheid te verbeteren.

Stap 11

Als je alle uiteinden eenmaal vastgesoldeerd hebt, gebruik je een tang om de uiteinden net boven de soldeerverbindingen af te knippen.
Laat een drupje soldeertin op de punt van de soldeerbout zitten voordat je de soldeerbout uitschakelt. Als je gebruik maakt van rosin-core soldeer wacht je tot de punt stopt met roken. De soldeer beschermt de punt tegen vuil en oxidatie, waardoor je soldeerbout langer meegaat.

Stap 12

Dien wat isopropylalcohol op de soldeerverbindingen toe en schrob de alcohol met een zachte borstel (zoals een tandenborstel) om fluxresten te verwijderen.
Veeg de soldeerverbindingen met een pluisvrije doek schoon zodat de flux- en alcoholresten opgezogen worden.

Stap 13

Als je een onderdeel met meerdere through-hole-uiteinden (zoals een joystick-module, microcontroller of een poort) moet solderen, soldeer je twee tegenovergestelde uiteinden vast om het onderdeel op z'n plek te houden. Controleer of het onderdeel goed zit, en soldeer vervolgens de overige verbindingen vast.
Je kunt ook twee tegenovergestelde uiteinden ombuigen om het onderdeel tijdelijk te bevestigen.
Als de gesmolten soldeertin niet goed stroomt of niet makkelijk te vervormen is, kun je wat meer flux toedienen.

Stap 14

In de volgende 8 stappen zie je hoe je de through-hole-onderdelen desoldeert met behulp van een desoldeerlint en een desoldeerpomp.
Als je net begonnen bent met solderen, raden we je aan dat je eerst de eerste stappen van deze handleiding goed doorleest, aangezien de volgende stappen voortbouwen op de informatie in de eerste stappen.
Naast alle soldeergereedschap zul je de volgende dingen nodig hebben:
Desoldeerlint en/of een desoldeerpomp
Flux
Een spudger, pincet en/of tang (om koppige onderdelen te verwijderen).

Stap 15

Bevestig de printplaat met een klem of met de helping hands. Plaat de printplaat zo dat je goed bij de soldeerkussens kunt. Draag ook een veiligheidsbril.
Gebruik de grootste soldeerpunt die ook tussen de soldeerverbinding past.
Zet je soldeerbout aan. Als je soldeerbout een temperatuurregelaar heeft:
Stel je deze in op 350 °C (~650 °F) als je soldeertin met lood gebruikt
Stel je deze in op 375 °C (~700 °F) als je gebruik maakt van loodvrije soldeer

Stap 16

Maak de punt van je soldeerbout schoon. Als je een spons gebruikt, maak je de spons nat en veeg je de punt snel schoon. Als je gebruik maakt van een koperdraadreiniger steek je de punt een paar keer in de reiniger.
Smelt een drupje soldeertin op de soldeerbout. Dit helpt bij het geleiden van de warmte.
Als je desoldeert met behulp van een desoldeerlint, ga je verder met de volgende stap.
Als je desoldeert met behulp van een desoldeerpomp, ga je verder met deze stap.

Stap 17

Je gaat de soldeerverbinding door het lint heen smelten, zodat het lint de soldeer op kan zuigen.
Breng een druppel flux op de soldeerverbinding aan.
Plaat een schoon deel van de soldeerlint bovenop de soldeerverbinding.
Druk de punt van je soldeerbout gedurende 2-3 seconden stevig op het lint. Het doel is om het lint heet genoeg te maken zodat de soldeertin eronder smelt.
Als je de printplaat langer dan 10 seconden verwarmt, kan de overtollige warmte het soldeerkussen beschadigen.
Als het lint geen soldeer opzuigt, kun je de temperatuur verhogen. Het lint kan ook geoxideerd zijn als deze te oud is. Breng wat meer flux aan of pak een nieuwe rol lint.
Als de soldeertin in het lint is opgezogen, schuif je het lint verder zodat een schoon deel van het lint op de verbinding valt. Het lint zit vol als de kleur van het lint van koper naar zilver verandert.
Als de soldeertin eenmaal in het lint is getrokken, til je het lint en de soldeerbout van de soldeerverbinding weg.

Stap 18

Gebruik een pincet om het onderdeel vast te pakken en te verwijderen.
Als de uiteindes vastzitten maar niet veel soldeer bevatten, verwarm je het soldeerkussen direct en gebruik je een pincet of een spudger om het uiteinde te verwijderen.
Als er nog steeds veel soldeertin op het kussen zit, dien je meer flux toe en gebruik je het lint opnieuw.
Gebruik een tang om het gebruikte lint weg te knippen.
Als je klaar bent met het desolderen, bekijk je deze stap op je printplaat schoon te maken.

Stap 19

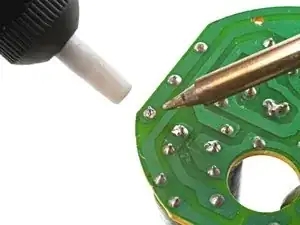

Om met een desoldeerpomp te desolderen, verhit je de soldeerverbinding en gebruik je de pomp om de soldeertin op te zuigen.
Als dit de eerste keer is dat je een desoldeerpomp gebruikt, bekijk je deze handleiding.
Druk de desoldeerpomp in tot deze vastklikt.

Stap 20

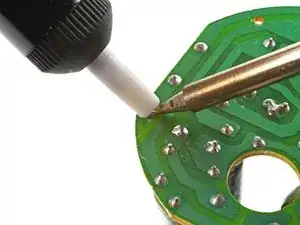

Druk de soldeerpunt tegen de soldeerverbinding aan.
Als de soldeertin eenmaal smelt, plaats je de punt van de pomp zo dicht mogelijk tegen het soldeer aan zonder de punt van de soldeerbout te raken.
De neus van de pomp is van hittebestendig plastic, dus maak je geen zorgen als je de soldeerbout per ongeluk even met je pomp raakt.
Druk de zijknop in om de pomp te activeren en het gesmolten soldeer op te zuigen.

Stap 21

Gebruik een pincet om het onderdeel vast te pakken en te verwijderen.
Als de uiteinden vastzitten, maar er is niet veel soldeer meer dat ze vasthoudt, verwarm je het soldeerkussen direct en gebruik je een pincet of een spudger om het te verwijderen.
Als er nog steeds veel soldeer op de uiteinden zit, verwarm je het kussen en herhaal je de procedure waarbij je het soldeer opzuigt.

Stap 22

Als je het niet voor elkaar krijgt om al het soldeer te verwijderen met een desoldeerpomp en je hebt moeite met het verhitten van de verbinding, breng je wat meer soldeer aan en probeer je het nog eens.
Als je moeite hebt met het smelten van het soldeer, breng je wat lage temperatuursoldeer op de verbinding aan zodat de verbinding langer vloeibaar blijft.
Maak je soldeerbout schoon na het gebruiken van verschillende soorten soldeer, zodat je voorkomt dat ze met elkaar mixen en er een broze soldeerverbinding ontstaat.
Van plan om veel pinnen te desolderen? Of desoldeer je vaker? Dan kan het handig zijn om te investeren in een desoldeerstation of een desoldeerpistool!

Stap 23

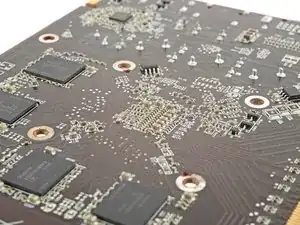

'Surface-mount'-solderen is een proces waarbij onderdelen op het oppervlak van een printplaat vast worden gesoldeerd. De meeste elektronicaproducenten maken gebruik van deze surface-mount-technologie (SMT) omdat het makkelijk geautomatiseerd kan worden en dus efficiënter is.
In industriële productiefaciliteiten maken machines gebruik van stencils om soldeertin op de printplaat te krijgen. Vervolgens plaatsen robots de onderdelen op de precieze plek op de printplaat. De plaat gaat dan in een over, waar de soldeerpasta smelt en het onderdeel vastgesoldeerd wordt.
Surface-mount-onderdelen zijn aanzienlijk kleiner dan de through-hole-onderdelen, waardoor ze lastiger met de hand vast te solderen zijn. Maar met wat geduld, heel wat praktijkervaring en een goed vergrootglas kun je ook een ster in surface-mount-solderen worden!

Stap 24

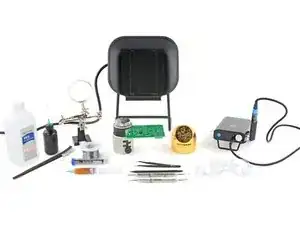

In de volgende 6 stappen zie je hoe je surface-mount-onderdelen op een printplaat kunt solderen. Je hebt een soldeerbout met een fijne punt nodig, samen met de volgende dingen:
Soldeertin (met lood of loodvrij) of soldeerpasta
Flux
Een pincet en naalden om de kleine onderdelen te bewegen
Een soldeerboutpuntreiniger (natte spons of koperdraadreiniger)
Een vergrootglas of -lens
Een afzuiger (als je binnen werkt)
Isopropylalcohol (<90%) en een zachte borstel (zoals een tandenborstel

Stap 25

Orden al je gereedschap en kies een goedverlichte ruimte uit om in te werken. Zorg dat er geen brandbare spullen in de buurt liggen.
Leg de printplaat op een vlak, niet-brandbaar, hittebestendig oppervlak of bevestig de printplaat in de helping hands of een PCB-klem.
Plaats de afzuiger dicht bij je project zodat je de rook van het solderen niet inademt.
Draag een veiligheidsbril.

Stap 26

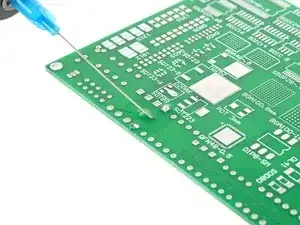

Breng een druppel flux op ieder soldeerkussen aan.
Als je soldeerpasta gebruikt, breng je in deze stap pasta aan in plaats van flux, want de meeste pasta's bevatten flux.

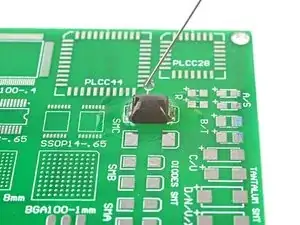

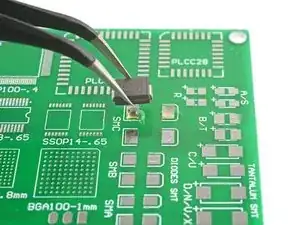

Gebruik een pincet en de naalden om het onderdeel op voorzichtige wijze tussen de soldeerkussens naar de juiste plek te bewegen.
Dit kan erg tricky zijn, afhankelijk van de grootte van je onderdeel. Neem je tijd en zet niet te veel druk op het onderdeel, aangezien het dan weg kan schieten of beschadigd kan raken.
Controleer de positie van het onderdeel. Het is namelijk mogelijk dat het elektriciteit maar in een richting geleidt (zoals diodes en LED's). Meestal bevatten dit soort onderdelen een streepje dat de cathode (-) aangeeft.

Stap 27

Schakel je soldeerbout in. Als je soldeerbout een temperatuurregelaar heeft:
Stel je deze in op 350 °C (~650 °F) als je gebruik maakt van soldeertin met lood
Stel je deze in op 400 °C (~750 °F) als je gebruik maakt van loodvrije soldeer
Maak de punt van je soldeerbout schoon. Als je een spons gebruikt, maak je de spons nat en veeg je de hete punt snel schoon. Als je gebruik maakt van een koperdraadreiniger, steek je de punt een aantal keer in het koper.
Als je niet gebruik maakt van soldeerpasta, smelt je een kleine hoeveelheid soldeertin op de punt van je soldeerbout. Deze soldeer verplaats je vervolgens naar de verbinding.

Stap 28

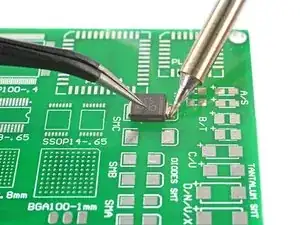

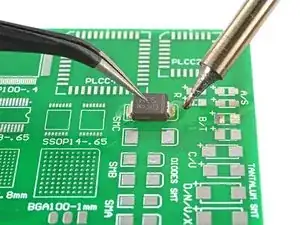

Plaats de punt van een pincet of een spuger voorzichtig op het onderdeel om het op z'n plek te houden.
De soldeerbout zal heel wat warmte rondom het contactpunt verspreiden, waardoor onderdelen in de buurt ook los kunnen komen te zitten. Wees voorzichtig en voorkom dat je de omliggende onderdelen raakt met je tools.
Plaats de punt van je soldeerbout op het soldeerkussen en het onderdeel. Als het kussen eenmaal warm is, zal het soldeer vanzelf naar de punt getrokken worden.
Dit zou binnen een paar seconden moeten gebeuren. Als het soldeer niet aan het soldeerkussen blijft zitten, breng je meer flux op het kussen aan of verhoog je de temperatuur.
Verwarm een plek niet langer dan 10 seconden. Als je dit wel doet, riskeer je het onderdeel en soldeerkussen te beschadigen. Laat de printplaat afkoelen en probeer het daarna, indien nodig, nog eens.
Haal de punt van je soldeerbout van de soldeerverbinding af.
Herhaal dit proces om de andere soldeerverbindingen te maken.

Stap 29

Ga voorzichtig te werk bij het schoonmaken van de kleine onderdelen en de printplaat. De onderdelen zijn erg fragiel en breken makkelijk af.

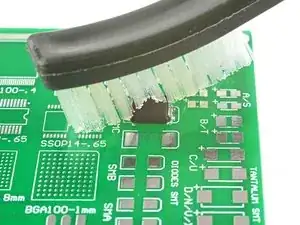

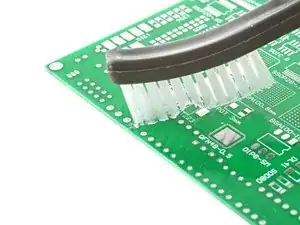

Breng wat isopropylalcohol aan op de soldeerverbindingen en maak het oppervlak schoon met een zachte borstel. Het doel is om de fluxresten te verwijderen.

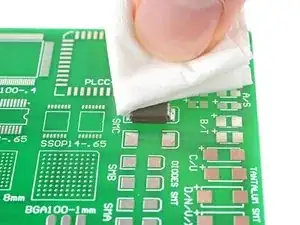

Veeg de soldeerverbinding tot slot schoon met een pluisvrije doek, zodat alle flux- en alcoholresten verwijderd zijn.

Stap 30

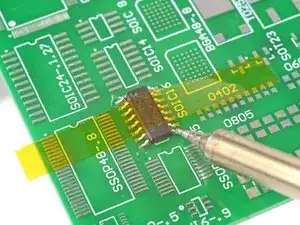

Veel surface-mount-onderdelen (met name geïntegreerde circuits) bevatten meerdere uiteinden die vastgesoldeerd moeten worden. Het kan een lastige opgave zijn om deze onderdelen op de juiste plek aan te brengen en te bevestigen:
Zorg dat je het onderdeel op de juiste plek vasthoudt en soldeer een van de hoeken vast om het onderdeel te bevestigen.
Je kunt er ook voor kiezen om het onderdeel op de printplaat te plakken met wat polyimide-tape en vervolgens de hoeken van het onderdeel vast te solderen.

Conclusie

Gefeliciteerd met het voltooien van je eerste soldeerhandleiding! Dit is een eerste stap op weg naar het onder de knie krijgen van een handige reparatievaardigheid die altijd van pas kan komen. Nu je de basisvaardigheden hebt geleerd, kun je beginnen met elektronicareparaties. Onthoud goed dat oefening kunst baart, en dat het goed is om veel meters te maken om je nieuwe vaardigheden tot in de puntjes te verfijnen.

Voor meer informatie over het solderen, klik je hier.
