Jura Z modellen behuizing demonteren.

Geschreven door: VauWeh

Reacties: 17

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

Geen schatting

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

Voor de meeste reparaties moet de behuizing van de Jura Z geopend worden, zoals hier getoond.

Gereedschap

Stap 1

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.
Verwijder eerst de lekbak met pulpcontainer, waterreservoir, en koffiebonen reservoir deksel.

Stap 2

Draai de machine met de achterkant naar je toe.
Verwijder het Jura embleem door het een paar millimeter linksom te draaien.

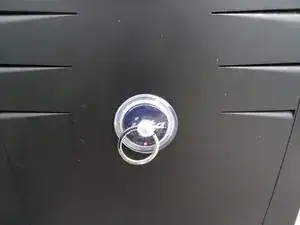

Als dit moeilijk gaat, helpt een zuignap.
Verwijder het Jura-embleem.

Ich musste bei einer Impressa Z9 das Emblem gegen den Uhrzeigersinn drehen um es zu lösen.

Arne Staats -

Stap 3

Er zitten twee schroeven met een ovale kop onder het Jura-symbool. Deze moeten worden losgedraaid.
Deze schroeven hebben een ovale kop waardoor ze op klinknagels lijken (Afb. 2). Je hebt een speciale moersleutel of het Ovaal bit van Fixit nodig om ze te openen. Hier is een doe het zelf handleiding. Indien nodig kun je ook een nijptang gebruiken. Jura wil ons uit onze eigen machines houden!

Hi there - really trying to find the tool to use for this. Please advise. Is there a link to it that I can buy?

Deborah Lack -

Stap 4

Druk het achterpaneel iets omlaag en verwijder het.

Stap 5

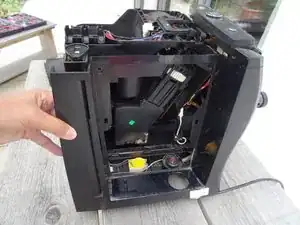

Trek het rechter zijpaneel - gezien vanaf de voorkant - naar achteren en verwijder het.
Dit klemt soms een beetje.

In Schritt „5“ fehlt der Hinweis auf die noch zu entfernende Schraube unten am vorderen Teil der Seitenwand.

graefinvveldenz -

Stap 6

In deze stap moet u de schroeven van het linker zijpaneel verwijderen, maar het zijpaneel zelf wordt pas verwijderd nadat de deksel is verwijderd.
Draai de Torx T15 schroef aan de voorkant van het zijpaneel los.
Er zit een klepje over de zetgroep in het zijpaneel. Het deksel zit aan de bovenkant vast met twee ovaalkopschroeven. Draai ze los en verwijder het deksel.

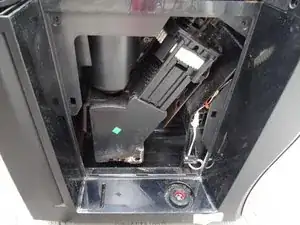

De zetgroep wordt zichtbaar.

Ich verstehe nicht, wie man die beiden Linsenkopfschrauben entfernt

William Brun -

Man braucht halt das Ovalkopfbit, z.B. von iFixit. Eventuell geht es mit einer Zange oder einem selbstgebauten Werkzeug.

VauWeh -

Stap 7

In deze stap moet het deksel worden verwijderd.
Verwijder de poederschacht en alle koffiebonen.
Het deksel is bevestigd met drie Torx T15 schroeven. Je kunt ze gemakkelijk vinden onder de afdekkingen, inclusief het kleine afdekkapje linksachter.
Draai de twee kruiskopschroeven op het bonenreservoir los en verwijder het bonenreservoir.
Je kunt de schroeven er ook in laten zitten, dan blijft het bonenreservoir stevig in de deksel zitten.
Til het deksel omhoog en naar buiten.
Dit klemt soms een beetje. Je kunt een plastic opener gebruiken om het er voorzichtig uit te halen.
Het deksel van de bonencontainer wordt op zijn plaats gehouden door een kleine, sterke magneet die los zit. Deze zit in de uitsparing die in groen is gemarkeerd of blijft aan de bonencontainer vastzitten. Zorg ervoor dat je hem niet kwijtraakt!

Stap 8

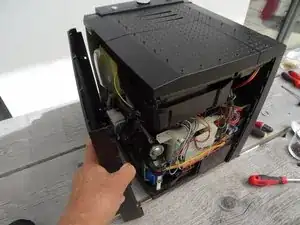

Trek het linker zijpaneel naar achteren en verwijder het.
Opmerking: het linker zijpaneel kan voor veel reparaties ook blijven zitten.

Conclusie

Voer de stappen in omgekeerde volgorde uit om de machine weer in elkaar te zetten.

12 commentaren

Hi,

Do you also have a detailed description how to disassemble the front part?

Because I need to replace the “Outlet gate black V2”, the black plastic part behind the logo at the front panel which has the tube for tea attached to it. This black plastic cover of the tube is broken and therefore I want to replace this part.

Thank you very much for your answer!

Flo - 03/09/20

Sorry, No. I never did this fix. Perhaps one of those videos helps: https://www.youtube-nocookie.com/embed/0... and https://www.youtube-nocookie.com/embed/P...

VauWeh - 03/09/20

Great photo's and directions, couldn't be clearer or more straightforward. Thank you so much!

I had a small hole in one of the internal clear water hoses right where the clip held it in place. I cut off just slightly more than a quarter inch of the hose to get safety past where the hole in the hose was; but then had to struggle to stretch the remaining hose, just that quarter of an inch that I cut off, to remount and get the clip back on. Finally got it back in place. To say Jura is stingy with their hose lengths is putting it mildly.

I have looked everyplace for that rather specialized hose to have some on hand for my next leak. The hose seems to be medical grade. Websites that sell it have ridiculous prices for just a few inches of the stuff. I would pay it if I could get a few feet, but inches for $20 or $30 dollars is insane. Do you know of a source where it can be purchased in longer lengths? Thanks again!

Walter -

Well, I live in EU and it's rather easy to buy spare parts for Jura. You can buy all kind of hoses and of all length rather cheap e.g. here, but I don't know, if they will ship overseas.

VauWeh -

Thank you.

When I opened the machine all the hoses look to be the same size and type on my Jura Z9 (clear silicone hose with crisscrossed silver lines embedded in the silicone - presumably for reinforcement), however, researching hose size online for Z9 brings up different diameter hoses for each connection. Is this right, as they all looked to be the same diameter to me (I did not think to measure at the time I had the sides off). Thanks again!

Walter -

At the moment I don't know what is the inner diameter of the reinforced pressure hoses, normally it should be 4.2 mm, but it is also sold with 6.7 mm, but that is very thick. I fear, you should open the Z9 again...

VauWeh -

They only sell 4.2 mm, clamps included, seems to be the right one.

VauWeh - 02/12/22

Here is the link again.

VauWeh -

Have sent it back for repair previously. CANNOT get the screws out this time. Tried needle nose pliers without success. Have bought the recommended tools with no success. Looking for your recommendation for which OTHER tool to buy to unscrew them. Dimension needed is less than 4MM, greater than 3.5. Please advise! TIA!

Deborah Lack - 03/06/23

These oval head screws are really strange, but I never had difficulties to open them. I normally use iFixit's Oval Drive Bit Item # IF145-373-76.

VauWeh -

Do you know the procedure for a Z8? It died during power up and I’m wondering if it is a fuse.

Harley -

The opening procedure for all Z-models are not very different . As far as I know: there is no fuse. The culprit could be a broken transformer, use this guide for replacing/testing it.

VauWeh - 08/12/23
