MacBook Pro 13" Vier Thunderbolt-poorten 2020 Vervanging van de antennebalkmodule

Als je MacBook op Big Sur v11.1 of nieuwer draait, kan het zijn dat het uitschakelen van de Auto Boot-functie niet werkt. Ga in dat geval gewoon verder met de aankomende stappen, maar zorg wel dat je de batterij loskoppelt zodra je de laptop hebt geopend.

Gebruik een P5 Pentalobe-schroevendraaier om de zes schroeven, die de onderste behuizing bevestigen, te verwijderen:

Twee 6.7 mm lange schroeven

Vier 3.4 mm lange schroeven

Druk een zuignap op de onderste behuizing, dicht bij de voorkant van de MacBook Pro.

Til de zuignap omhoog om zo een kleine opening te creëren tussen de onderste behuizing en het chassis.

Steek de punt van een openingsplectrum in de opening tussen de onderste behuizing en het chassis.

Schuif je openingsplectrum rondom de dichtstbijzijnde hoek en tot halverwege de zijkant van de behuizing omhoog.

Herhaal de instructies uit de vorige stap aan de andere kant van de laptop. Schuif je openingsplectrum onder de onderste behuizing, langs de hoek en tot halverwege de zijkant omhoog om de behuizing uit de tweede klem te verlossen.

Steek je openingsplectrum opnieuw onder de voorkant van de onderste behuizing, dicht bij een van de twee middelste schroefgaten.

Draai je plectrum naar links of rechts om de de behuizing uit de derde klem te verlossen.

Herhaal deze stap bij de andere twee middelste schroefgaten en zorg dat de behuizing uit de vierde klem loskomt.

Trek de onderste behuizing met wat kracht richting de voorkant van de MacBook (van de scharnieren weg) om de behuizing uit de laatste klem te verlossen.

Trek eerst een hoek naar beneden en dan de andere hoek.

Verwijder de onderste behuizing.

Breng je deze op de juiste plek boven de body aan en zorg je dat de klemmen nabij de scharnieren naast de scharnieren komen te zitten. Druk de behuizing omlaag en schuif deze richting de scharnier. De behuizing zou moeten stoppen met schuiven zodra deze in de klemmen vast zit.

Als de schuivende klemmen eenmaal vastzitten en de onderste behuizing op de juiste positie zit, druk je de behuizing stevig naar beneden om deze in de vier klemmen te bevestigen. Als het goed is hoor en voel je de behuizing in de klemmen klikken.

Peuter het grote stuk tape dat aan de zijkant van het logic board het dichtst bij de batterij over de batterijaansluiting heen geplakt is, los.

Verwijder de tape.

Peuter het kleine stuk tape dat over de datakabelaansluiting van het batterijbord heen zit voorzichtig los.

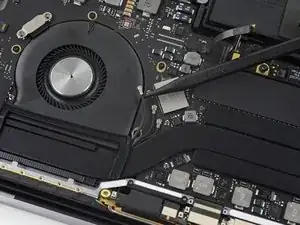

Gebruik de punt van je spudger om de kleine zwarte sluitklep die de kabel in de aansluiting houdt, omhoog te klappen.

Koppel de datakabel van het batterijbord los door deze uit het contact te schuiven.

Schuif deze parallel aan het logic board en in de richting van de kabel.

Vouw de datakabel van het batterijbord naar de zijkant zodat deze uit de weg ligt.

Gebruik een T5 Torx-schroevendraaier om de 3.7 mm lange pannenkoekschroef, die de stroomaansluiting van de batterij bevestigt, los te draaien.

Gebruik een spudger om de stroomaansluiting van de batterij omhoog te duwen en de batterij zo los te koppelen.

Til de aansluiting zo hoog dat deze zeker weten geen contact meer kan maken met het contact. Als deze namelijk per ongeluk contact maakt tijdens de reparatie kan dit je MacBook Pro beschadigen.

Gebruik een T3 Torx-schroeven om de vier 1.9 mm lange schroeven die de plastic covers bovenop de schermscharnieren bevestigen.

Verwijder beide plastic scharniercovers.

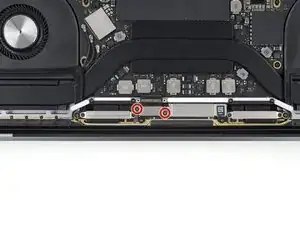

Verwijder de twee 2.9 mm lange T3 Torx-schroeven die de aluminium cover bovenop de hoofdschermkabel bevestigen.

Verwijder de cover.

Verwijder de twee 1.7 mm lange T3 Torx-schroeven die de aluminium beugel bovenop de flexaansluiting van de schermkabel bevestigen.

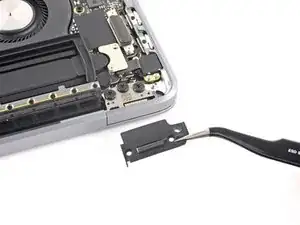

Verwijder de beugel.

Wrik de flexkabel van het schermbord in een rechte beweging uit het contact omhoog om deze los te koppelen.

Verwijder de vier 1.5 mm lange T3 Torx-schroeven die de twee aluminium beugels bovenop de twee schermbordkabels bevestigen.

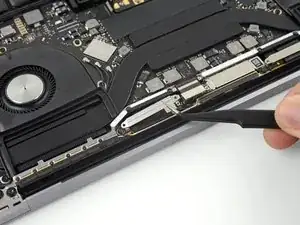

Gebruik een pincet om de twee aluminium beugels te verwijderen.

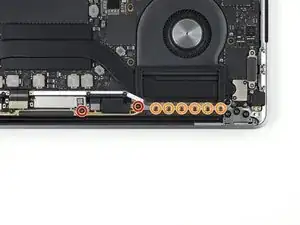

Verwijder de vier 3.9 mm lange T5 Torx-schroeven (twee aan elke kant) die de antennekabelmodule bevestigen.

Verwijder ook de twaalf 1.1 mm lange P2 Pentalobe-schroeven (zes aan elke kant).

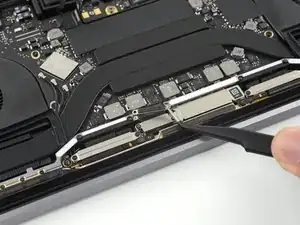

Koppel de drie antenne coaxkabels op voorzichtige wijze los door deze in een rechte beweging van het logic board omhoog te wrikken.

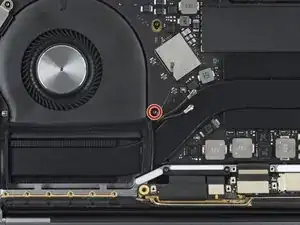

Verwijder de 2,8 mm lange T5 Torx-schroeven die de drie antenne coaxkabels op het moederbord bevestigen.

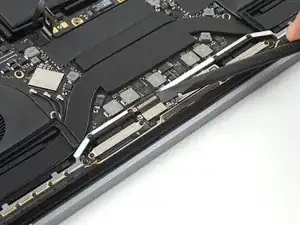

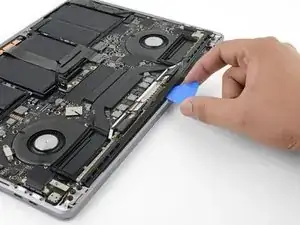

Gebruik een openingsplectrum om de antennekabelmodule in de op de afbeelding aangegeven gebieden omhoog te duwen.

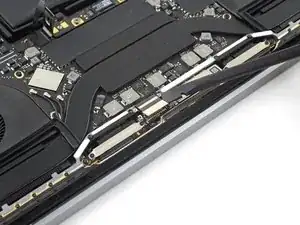

Verwijder de antennemodule op voorzichtige wijze. Vergeet tegelijkertijd niet de antennekabelbundel onder de warmtepijp vandaan te begeleiden.

Verwijder de antennekabelmodule.
