Microsoft Surface Laptop 3 15" Vervanging van de batterij

Draai je laptop om en leg deze met de onderkant naar boven wijzend op je werkblad.

Iedere voet heeft een verborgen inkeping die het verwijderproces aanzienlijk kan vergemakkelijken.

Om zeker te weten dat je spudger in de inkeping komt te zitten, breng je deze aan de kant van de dichtsbijzijnde lange zijde in en duw je deze parallel aan de korte zijden van de laptop naar binnen, zoals op de tweede afbeelding te zien is.

Steek de punt van je spudger, via de achterkant, onder een van de twee achterste voeten.

Duw je spudger onder de voet en wrik je tool omhoog om de voet los te maken.

Herhaal deze stap om ook de tweede voet te verwijderen.

Steek de punt van je spudger, vanaf de voorkant, onder een van de twee voorste voeten.

Duw je spudger onder de voet en wrik je tool omhoog om deze los te maken.

Herhaal deze stap om ook de tweede voorste voet te verwijderen.

Dat de voorste en achterste voeten van elkaar verschillen.

Dat de voorste voeten in de juiste richting moeten worden geplaatst, aangezien de klemmen slechts in een richting bevestigd kunnen worden.

Trek een rubberen kussen uit de verpakking, breng deze op de juiste positie boven de inkeping aan en druk deze aan om te bevestigen.

Gebruik een T5 Torx-schroevendraaier om de vier 3 mm lange schroeven die de behuizing bevestigen te verwijderen. De vier schroeven bevinden zich onder de voetjes aan de onderkant van de laptop.

Draai het toestel om.

Open het scherm zo ver mogelijk.

Pak de bovenste rand van de bovenste behuizing vast (boven het toetsenbord) en til dit deel in een rechte beweging omhoog.

Til de voorkant van de bovenste behuizing omhoog en van de laptop weg. Voorkom dat je de toetsenbord- en touchpadkabel hierbij beschadigt.

Steek het platte einde van je spudger onder een kant van de lintkabelaansluiting en wrik je tool omhoog om de aansluiting los te koppelen.

Verwijder de lintkabel van het moederbord.

Verwijder de bovenste behuizing.

Plaats de bovenste behuizing op een schoon oppervlak met het toetsenbord naar beneden.

Gebruik een T5 Torx-schroevendraaier om de 2.7 mm lange schroef, die de SSD op z'n plek houdt, te verwijderen.

Pak het omhoogstekende einde van de SSD met je vingers vast en trek de SSD uit de aansluiting op het bord weg.

Gebruik een pincet om de twee stukjes zwarte tape, die over de linker- en rechteronderkant van het moederbord zijn geplaatst, los te trekken en te verwijderen.

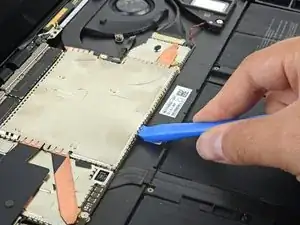

Gebruik een openingstool om de voorkant van het metalen schild, die over het koellichaam heen is geplaatst, omhoog te wrikken.

Wrik het schild langs de gehele buitenkant omhoog tot je deze volledig kunt verwijderen.

Verwijder het schild van het koellichaam.

Gebruik de punt van je spudger om de sluitklem op de ZIF-connector van de ventilatorkabel omhoog te klappen.

Gebruik een pincet om de ventilatorkabel in een rechte beweging uit de aansluiting weg te trekken.

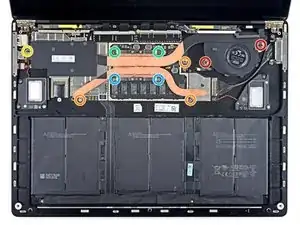

Gebruik een T3 Torx-schroevendraaier om de tien schroeven die het koellichaam bevestigen te verwijderen:

Twee 2.5 mm lange schroeven

Drie 2.0 mm lange schroeven

Eén 3.0 mm lange schroef

Twee 4.1 mm lange schroeven

Twee 3.4 mm lange schroeven

Breng je het koellichaam op een lijn met de positioneringspin op het moederbord.

Draai je de vier CPU-spanningsschroeven in een "X"-patroon strakker aan.

Gebruik de top van je vinger om de rechterzijde van het koellichaam van de kleine positioneringspin bij de rechterzijde van de ventilator omhoog te tillen.

Als het koellichaam eenmaal van de positioneringspin omhoog is gekomen, trek je de rechterzijde langzaam maar zeker richting de voorkant van het toestel.

Verwijder het koellichaam.

Gebruik een openingstool om een kant van het metalen schild op de rechterzijde van het moederbord omhoog te wrikken.

Wrik het metalen schild langs de gehele buitenkant omhoog tot deze volledig verwijderd kan worden.

Verwijder het schild.

Herhaal de vorige stap om ook het tweede schild, op de linkerzijde van het moederbord, het dichtst bij de CPU, te verwijderen.

Gebruik de punt van je spudger om de rechter speakerkabel omhoog te tillen en los te koppelen uit het contact op het moederbord.

Gebruik een openingstool om de gouden sluitklem op de moederbordaansluiting van de Surface Connect-poort open te klappen.

Pak de kabel van de Surface Connect-poort vast en verwijder deze door de kabel uit het contact weg te trekken.

Gebruik de punt van je spudger om de linker speakerkabel uit het contact op het moederbord omhoog te tillen en los te koppelen.

Gebruik een openingstool om het zwarte schild, op het rechterdeel van de schermaansluitingen, omhoog te wrikken.

Herhaal de bovenstaande stap op verschillende punten rondom het schild totdat deze in z'n geheel loskomt.

Verwijder het schild.

Herhaal de vorige stap om het resterende schild, op het linkerdeel van de schermaansluitingen, te verwijderen.

Gebruik het platte einde van je spudger om de eerste schermkabel uit het contact op het moederbord omhoog te duwen en los te koppelen.

Koppel de drie overige schermaansluitingen los.

Gebruik een pincet om de antennekabel, dicht bij de aansluiting, vast te pakken.

Trek de kabel recht omhoog om deze los te koppelen.

Gebruik een T3 Torx-schroevendraaier om de twee 3 mm lange schroeven, waarmee de moederbordbeugel is bevestigd, te verwijderen.

Gebruik een pincet om de moederbordbeugel te verwijderen.

Gebruik een T3 Torx-schroevendraaier om de zes 2 mm lange schroeven, waarmee het moederbord is bevestigd, te verwijderen.

Gebruik je vingers om het moederbord op te tillen en te verwijderen.

Vier schermkabels

Antennekabels

Linker speakerkabel

Surface Connect-kabel

Rechter speakerkabel

Verwarm een iOpener en leg deze gedurende een minuut bovenop de batterijkabel om de lijm die de kabel op de behuizing bevestigt te verzwakken.

Schuif een openingsplectrum onder de batterijkabel om deze van de behuizing te scheiden.

Gebruik een T3 Torx-schroevendraaier om de zes 2.7 mm lange schroeven, waarmee de batterij aan de behuizing bevestigd is, te verwijderen.

Dien wat lijmverwijderaar of hoog geconcentreerde (90% of meer) isopropyl alcohol aan onder de bovenste rand van alle drie dubbele batterijcellen.

Geef de lijmverwijderaar minimaal vijf minuten de tijd om in de lijm te trekken voordat je verder gaat.

Schuif een plastic kaart onder het meest linkse paar batterijcellen en snijd de lijm eronder door om de cellen van de behuizing te scheiden.

Loop je plastic kaart als het ware onder batterijcellen door, door eerst een kant en dan de andere kant verder te duwen. Doe dit tot alle lijm is doorgesneden en de cellen volledig van de behuizing loskomen.

Laat je plastic kaart tijdelijk onder de batterijcellen zitten om te voorkomen dat de lijm onder de batterijcellen zich opnieuw gaat hechten.

Schuif een tweede plastic kaart onder de middelste batterijcellen en snijd de lijm eronder door.

Wiebel de kaart heen en weer om zeker te weten dat alle lijm onder de cellen doorgesneden is.

Trek je kaart onder de middelste batterijcellen vandaan.

Schuif je plastic kaart onder de rechter batterijcellen en snijd de lijm eronder door.

Wiebel de kaart heen en weer om zeker te weten dat de lijm onder de batterijcellen volledig door wordt gesneden.

Laat je plastic kaart tijdelijk onder de rechter batterijcellen zitten om te voorkomen dat de lijm zich opnieuw aan het toestel gaat hechten.

Gebruik beide plastic kaarten om de volledige batterijmodule omhoog en van de behuizing weg te tillen.

Verwijder de batterij.

Als je batterij met een vooraf aan de onderkant geïnstalleerde kleefstrip wordt geleverd, draai je de batterij om en trek je de folie weg om de kleefstrip bloot te leggen. Als je batterij zonder kleefstrip is geleverd, plaats je een stuk dubbelzijdige tape, zoals Tesa 61395, aan de onderkant van je batterij om deze te bevestigen.

Breng de batterij op voorzichtige wijze op de juiste plek aan en druk ieder paar batterijcellen gedurende 5-10 seconden goed aan om ervoor te zorgen dat de kleefstrip goed aan de behuizing hecht.
