Nespresso CitiZ condensators vervangen.

Geschreven door: VauWeh

Reacties: 4

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

Geen schatting

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

Als het apparaat geen koffie meer zet, maar de knoppen alleen (onregelmatig) knipperen, kunnen de condensatoren defect zijn. Het vervangen is niet al te ingewikkeld, de onderdelen zijn erg goedkoop en gemakkelijk verkrijgbaar. Gebruik MKP-condensatoren (X2-klasse), 680 nF met een steek van 22 mm en 220 nF met een steek van 15 mm, minimaal 275 V. Voor deze reparatie moet je een soldeerbout gebruiken. Als je nog nooit hebt gesoldeerd, vindt je hier een nuttige handleiding.

Gereedschap

Onderdelen

Stap 1

Vergeet nooit: trek de stekker uit het stopcontact!
Verwijder alle opzetstukken: waterreservoir, capsule- en kopjeslade, lekbak.
Het afgebeelde model is nog voorzien van een melkopschuimer, verwijder deze ook.

Stap 2

De bodemplaten zijn bevestigd met ovaalkopschroeven.
Deze schroeven hebben een ovale kop waardoor ze op klinknagels lijken. Je hebt een speciale schroevendraaier of het Ovaal bit van iFixit nodig om ze te openen. Hier is een zelfbouw handleiding. Als het nodig is, kun je ook een nijptang gebruiken, maar de schroeven zitten vrij diep. Nespresso wil ons uit onze eigen machines houden!
Draai eerst de vijf ovale schroeven op de grote plaat los.
Opmerking: deze plaat is kleiner bij modellen zonder melkopschuimer.

Stap 3

De bodemplaat is nu alleen vastgeklikt. Steek een spatel in de gleuven en til de plaat eruit. Het is vrij strak en het vergt enige kracht om het los te maken.

Stap 4

Verwijder de grote bodemplaat.

Stap 5

Schuif de twee siliconenslangen eraf met de spudger.

Stap 6

Maak de twee platte stekkers van de blauwe en bruine kabels los van de voedingsschakelaar. De twee linker, die naar het netsnoer kunnen leiden, blijven zitten.

Stap 7

Draai de vier ovale schroeven op de kleine basisplaat los.
Maak het toestel los van de basis. Het is nog steeds verbonden met de kabels, maar dit is niet erg storend.

Stap 8

De twee gekleurde zijkanten zijn alleen vastgeklikt. De vergrendelingen zitten echter erg vast. Je hebt echt veel kracht nodig. Gebruik een plastic hulpmiddel om ze aan de onderkant los te maken.
Afhankelijk van het model kan het makkelijker zijn om eerst de koffie-uitloop eraf te halen. (Beschreven in stap 9).
Vouw elk van de zijpanelen omhoog en verwijder ze.

Stap 9

Steek een plastic stuk gereedschap in de opening aan de onderkant van de koffie-uitloop en haal het er voorzichtig uit.

Are there more steps?

linda notario -

After these steps, the device is ready for further repairs. If you want to see more, take a look at the teardown.

VauWeh -

Stap 10

Haal de kabels uit hun houders.

Stap 11

Het deksel over de brouwkamer zit vastgeklikt in twee lipjes aan elke kant. Til het eruit met een metalen spudger.
Til het deksel een beetje op, maar het hangt nog steeds aan de kabels.

Stap 12

Open de hendel en til het deksel over de hendel naar buiten. Zorg ervoor dat de kabels niet te strak zitten.
Leg het deksel opzij, maar laat het verbonden met de kabels.

Stap 13

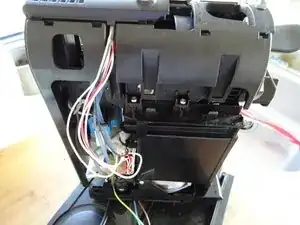

De condensatoren bevinden zich op de hoofdprintplaat in het onderste gedeelte van het apparaat. Ze worden beschermd door verschillende plastic deksels.

Stap 14

Trek de printplaat voorzichtig naar achteren.

Stap 15

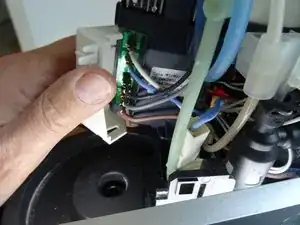

Verwijder het witte klepje.
Noteer welke kabel zich in welke positie bevindt. Koppel vervolgens de steekverbindingen los.
De kabels aan het andere uiteinde moeten blijven zitten.

Stap 16

Verwijder het zwarte klepje, het zit alleen vastgeklikt.
De printplaat wordt zichtbaar. Til hem helemaal uit de zwarte behuizing.

Stap 17

De twee blauwe condensatoren moeten worden vervangen. De grootste zit een beetje vastgelijmd op de printplaat.
Gebruik een spatel om de grotere condensator los te maken van de printplaat en buig hem omhoog.
De vervangende condensatoren hebben slechts zeer korte aansluitdraden. De condensator van 680 nF is afgeknipt zodat hij liggend op zijn kant weer kan worden aangesloten.
