Inleiding
Deze handleiding illustreert hoe je de draaiknop voor de volumeregeling op de Beyerdynamic MMX100-headset desolder kunt losmaken. Als je problemen ondervindt met het volume van je headset, volg dan de hier beschreven stappen om het soldeerproces succesvol te voltooien. Zorg ervoor dat je enige soldeerervaring hebt, wees voorzichtig om mogelijke risico's te voorkomen en gebruik antistatische maatregelen tijdens de reparatie.
-
-

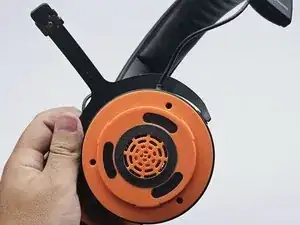

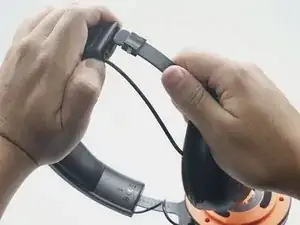

Draai met de 2,0 mm kruiskopschroevendraaier de twee 0,6 mm schroeven aan het uiteinde van de linker hoofdband los.
-
-
-

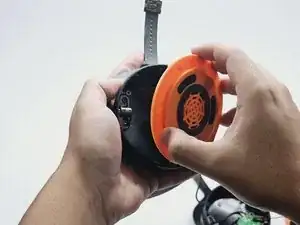

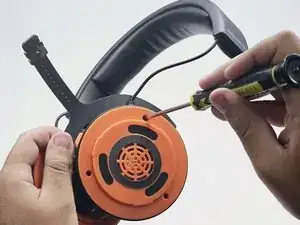

Draai de drie schroeven van 0,7 mm op de afdekking van de linker luidspreker los met de 3,0 mm kruiskopschroevendraaier.
-
-
-

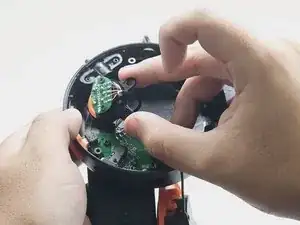

Draai de twee schroeven van 0,5 mm op het volumeregelingscomponent los met de 2,0 mm kruiskopschroevendraaier.
-
-
-

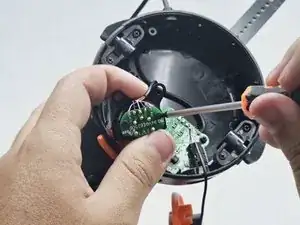

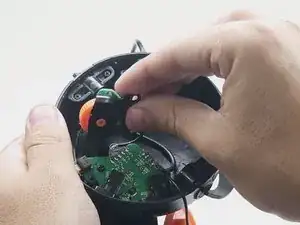

Draai met de 2,0 mm kruiskopschroevendraaier de twee 0,3 mm schroeven op de printplaat los. Verwijder vervolgens het volumewiel.
-
-
-

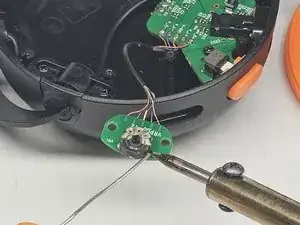

Gebruik een soldeerbout om de beschadigde draden en de pinnen aan beide kanten van de printplaat los te solderen.
-
Om het apparaat weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.
Een commentaar
I have these MMX100 headphones and I want to attempt this repair, but I was wondering where I could find a suitable replacement part for the rotary encoder.
