Vervanging hoofdtelefoonplug

Geschreven door: Andrew Yoder

Reacties: 3

Moeilijkheid

Moeilijk

Stappen

Tijd vereist

30 - 45 minuten

Inleiding

Vaak werkt een oortje van een oortelefoon niet meer. Het probleem is meestal waar de draden aan de 3,5 mm-plug zijn bevestigd. Deze handleiding laat zien hoe je de plug vervangt.

Gereedschap

Onderdelen

3.5mm plug

Stap 1

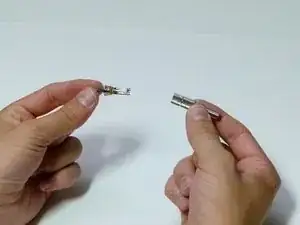

Schroef de behuizing los van de nieuwe plug.

Stap 2

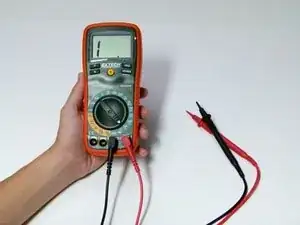

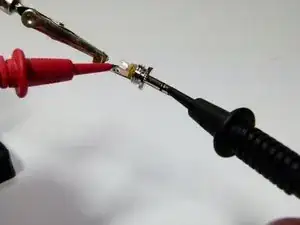

Gebruik een https://eustore.ifixit.com/products/digi... multimeter (ingesteld om de weerstand te testen) en test elke aansluiting om te zien welke aansluiting overeenkomt met welke luidspreker (links of rechts). Je weet dat ze overeenkomen als er een andere waarde dan 1 op de multimeter verschijnt.
Afbeelding 3 laat zien welk deel van de plug bij welke kabel hoort:
Links
Rechts
Gemeenschappelijk (of massa)
Mijn metingen toonden aan dat de aansluiting met het grotere gat overeenkwam met de rechter luidspreker, terwijl de aansluiting met het kleinere gat overeenkwam met de linker luidspreker. Jouw resultaten kunnen verschillen.

Stap 3

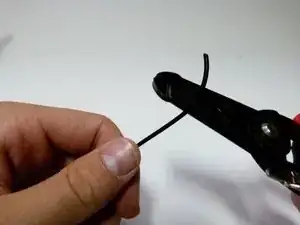

Gebruik een draadknipper om de kapotte 3,5 mm-plug van de draad te verwijderen.

Stap 4

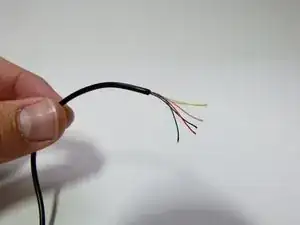

Gebruik een draadstripper om ongeveer 2 cm van de draad bloot te leggen.
Je moet ook de isolatie van elke individuele draad verwijderen met een draadstripper, fijn schuurpapier of iets dergelijks.
Als je probeert de draden te solderen zonder deze isolatie te verwijderen, zal solderen hoogstwaarschijnlijk niet lukken.

Stap 5

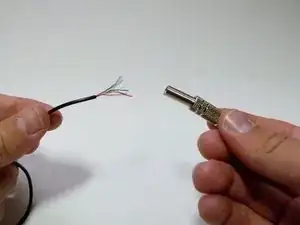

Schuif de behuizing (vanaf stap 1) over de draad.
Deze moet je aan het einde van de reparatie weer op de plug schroeven, dus zorg ervoor dat deze in de juiste richting wijst.

Stap 6

Een "derde handje" https://eustore.ifixit.com/products/help... kan nuttig zijn bij het solderen. Als je nog nooit eerder hebt gesoldeerd, bekijk dan deze soldeertechniekgids. Hoe moet je (de-)solderen?
Schuif de rode draad door het gat van de aansluiting die overeenkomt met de rechter luidspreker. Wikkel de draad een paar keer om de aansluiting en soldeer deze vervolgens op zijn plaats.
Herhaal deze stap voor de aansluiting die overeenkomt met de linker luidspreker. Merk op dat de linker audiodraad vaak wit of groen is.
Soldeer tot slot de gemeenschappelijke/massa draad (vaak koperkleurig) en eventuele meerkleurige draden door het resterende gat.
De foto's tonen een blauwe draad en een aantal gele draden. De blauwe draad was gesoldeerd met de massa draad en de gele draden bleken gewoon nylon te zijn (geen echte draden).

Audio wires normally are enamelled, so it is necessary to be careful with the technique. This means that the wire, before being soldered to the terminal, needs to be properly tinned (just tin the solder iron, and gently apply ot the wire’s end till the tin adheres to the wire, fusing the enamel)

Jordi Xuclá - 05/01/21

Stap 7

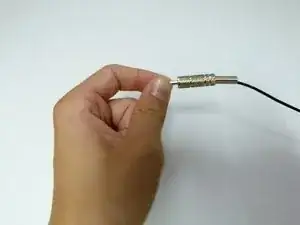

Schroef tot slot de behuizing weer op de plug.
Zorg ervoor dat de twee aansluitingen (of verbindingsdraden) elkaar niet raken; als ze elkaar raken, zal de hoofdtelefoon niet goed werken.

Conclusie

Als deze reparatie niet werkt, zorg er dan voor dat de draden aan de contacten van de plug zitten. Zorg er ook voor dat ze niet met elkaar in contact komen. Als je het goed doet, kan je je oortelefoon (of koptelefoon) nog een hele tijd gebruiken.
