DE:Tag:pipeline=valve
 pipeline =
|
 |
| Beschreibung |
|---|
Schieber(-kasten)
|
| Gruppe: Rohrleitungen |
| Für diese Elemente |
    |
| Sinnvolle Kombinationen |
Status: akzeptiert.svg.png){kind=icon}
|
| Werkzeuge für dieses Attribut |
|
Möglicher Schlüssel für Schieber bzw. Schieberkästen im Gelände oder als Straßeneinbauarmatur. Diameter und Position kann man dem Hinweisschild entnehmen.

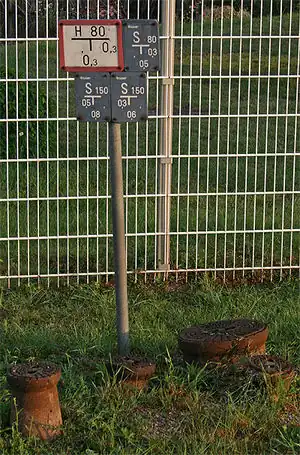

Der Leitungsquerschnitt (diameter) wird meist neben der Angabe zur Armatur (z.B. S für einen normalen Schieber) angebracht. Auf dem Beispielbild für die Wasserversorgung sind dies einmal 80 und zweimal 150, als Schlüssel diameter=80 bzw. diameter=150.
Darunter befindet sich die Positionsangabe, welche die Lage das Schieberkastens vom Hinweisschild aus beschreibt. Auf dem Beispielbild für die Wasserversorgung zeigt das Hinweisschild für den Schieber S 80 0.0, 0.5 und 0.3. Der Schieberkasten befindet sich also 50 cm vor und 30 cm rechts des Hinweisschildes. Als Schlüssel position=0.0;0.5;0.3
Mögliche Kombinationen
pipeline=(Schieber oder Schieberkasten) +substance=water/oil/gas(Wasser, Öl, Erd- oder Ferngas) (optional) +operator=*(optional) +ref=*(optional) +diameter=*(optional) +position=*Position laut Hinweisschild von links nach rechts gelesen (optional)
Beispiele
| Photo | Tags | Bemerkung |
|---|---|---|
|
pipeline=markersupport=wall_mountedref=FS 107pipeline:ref=OV154valve:ref=FS 107position=0.0;2.1;5.2;232substance=gas
|
An einer Wand befestigte Hinweisschilder (Tagging-Beispiel für das Hinweisschild links im Bild) |
|
pipeline=valve=fireref=FS 107substance=gas
|
Bild des Absperrventils, auf welches das Hinweisschild im obigen Beispiel verweist. Der Wert für ref=* soll mit dem Wert für valve:ref=* aus dem obigen Beispiel übereinstimmen.
|
