Hoe gebruik je een desoldeerpomp?

Geschreven door: Arthur Shi
  • Reacties: 7
Hoe gebruik je een desoldeerpomp?

Moeilijkheid

Gemiddeld

Stappen

4

Tijd vereist

30 seconden - 2 minuten

Inleiding

Een desoldeerpomp (of soldeerzuiger) is een handige tool die gesmolten soldeer opzuigt. Je kunt deze tool gebruiken bij het desolderen van "through-hole" onderdelen of het bewerken of herstellen van (slechte) soldeerverbindingen.

Deze handleiding laat je zien hoe je iFixit's desoldeerpomp gebruikt en schoonmaakt. Het kan ook handig zijn om desoldeerdraad te gebruiken om de soldeerresten te verwijderen—gebruik deze handleiding om te zien hoe je desoldeerdraad gebruikt.

  1. FtcJ3pN6IDPun5i4
    FtcJ3pN6IDPun5i4
    AcusjobywmSGMKc3

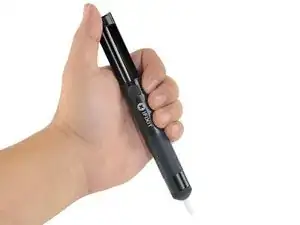

    • Als dit de eerste keer is dat je een desoldeerpomp gebruikt, is het handig om deze eerste te activeren en uit te proberen zonder desoldeerdoeleinden.

    • Pak de desoldeerpomp stevig in je hand vast.

    • Druk het uiteinde naar beneden totdat deze vastzit.

    • Dit creëert een zuigkracht die de soldeer op kan zuigen.

  2. WkYyqM12CAD2uWGc
    WkYyqM12CAD2uWGc
    WwxSp1OsKCY3NVaI

    • Om de pomp te activeren druk je de zwarte zijknop in.

    • Dit haalt de met een veer op spanning gebrachte zuiger van het slot af en creëert de zuiging die nodig is.

    • De zuiger komt met een stevige kracht terugspringen, dus houd de pomp stevig vast bij het gebruiken van de pomp.

  3. fyvJY61CdLVCPsYG
    fyvJY61CdLVCPsYG
    jFgYXWHPJy2MXlHE
    rvFWwYskYFjP61RA

    • Gebruik de desoldeerpomp niet om verbindingen in de buurt van kleine surface-mount-onderdelen (surface-mount technology; SMT) te desolderen. De verspreiding van de warmte en de zuigkracht kunnen ervoor zorgen dat de SMT-onderdelen los komen te zitten.

    • Prepareer de desoldeerpomp door de zuiger in te drukken tot deze zich vastklikt.

    • Verwarm de soldeerverbinding tot de soldeertin vloeibaar wordt. Om de warmteafvoer te bevorderen kun je alvast wat soldeer op de punt van je soldeerbout aanbrengen.

    • Plaats de punt van de pomp zo dicht mogelijk bij de gesmolten soldeertin.

    • De punt is van hittebestendig plastic gemaakt, dus maak je geen zorgen over het smelten van het plastic.

    • Druk de knop aan de zijkant in om de pomp te activeren.

    • Herhaal dit proces totdat de verbinding helemaal schoon is. Je kunt ook desoldeerdraad gebruiken om soldeerresten te verwijderen.

  4. BaGlrfPeh2pJgf31
    BaGlrfPeh2pJgf31
    Db6AxMFGY1H5CF3c
    NxMjbQx4PrAoFLCs

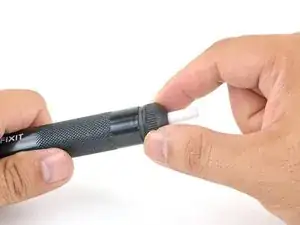

    • Om de pomp schoon te maken, druk je de zuiger een aantal keer in. Dit zorgt ervoor dat er een staafje door de punt heen wordt geduwd die ervoor zorgt dat er geen soldeertin achterblijft die de punt blokkeert.

    • In de enkele gevallen dat de pomp grondiger schoongemaakt moet worden, kun je de pomp demonteren en volledig schoonmaken:

    • Pak de punt bij de gekartelde kant vast.

    • Draai de punt van de pomp tegen de klok in om deze los te schroeven. Dit kan wat kracht vereisen door de aanwezigheid van een strakzittende O-ring.

    • Verwijder de punt en maak de binnenkant van de pomp grondig schoon.

    I hadn’t used my pump for a while so it wasn’t zooming up the tube like it used to (despite numerous tries). So, I simply unscrewed the nozzle and dripped a bit of fine oil into the tube. I replaced it and operated it a couple of times…BINGO….best it ever worked. I was totally surprised and glad I didn’t have to buy a replacement. BTW - I happened to have some Starrett tool oil on hand and that’s what I used. Any thin oil should be fine and you don’t need very much.

    Keith Piercey -

    That’s a great tip Keith!

    Arthur Shi -

    What is the best way to clean sthe older with when it is in the pump?

    Jack Albertelli -

Conclusie

Voor soldeerinstructies en -tips gebruik je deze handleiding.

Auteur

Arthur Shi

Lid sinds: 03/01/18

297473 Reputatie

4 commentaren

Good review, but I’ve found that these small solder suckers don’t do a very good job. The much larger “Soldapult” (https://www.edsyn.com/product/DS017.html) provides much more suction and can often completely clear a joint in one use.

shamino -

How does the tip not melt.

Mia Cipollone -

Apply higher temperature on your soldering iron, above 380°C.

Use bigger tip, bigger heating surface provides more effecitive heat transfer.

SchwarzeKatz -

If you are asking about why the tip of the solder sucker doesn't melt, it is made of a heat resitant material. Notice the word resistant.

Budda Belly -
