Inleiding
Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.
Als de machine open is, is het vervangen van de zetgroep vrij eenvoudig. Het enige wat je hoeft te doen is de klep onder het waterreservoir verwijderen; het is nog makkelijker als je de machine helemaal opent met behulp van deze handleiding.
-
-
Draai de machine zodat de kant van het waterreservoir naar je toe wijst.
-
De klep boven de zetgroep is aan de bovenkant vastgezet met twee ovaalkopschroeven.
-
Draai de twee ovalen schroeven los en til de klep eruit.
-
De zetgroep wordt zichtbaar.
-
-
-

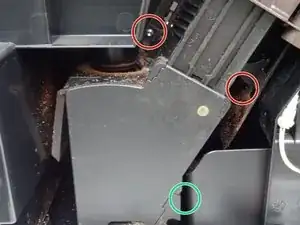

De foto is van een Jura J5, maar de zetgroep is in principe hetzelfde en je kunt duidelijk zien hoe de zetgroep bevestigd is:
-
Twee Torx T20 machineschroeven.
-
Eén Torx T15 schroef.
-
De heetwater toevoer is aangesloten.
-
De slang met de koffie-uitloop is bovenaan bevestigd.
-
-
-
Draai de twee Torx T15 machineschroeven los.
-
Draai de Torx T15 schroef onderaan de heetwaterinlaat los.
-

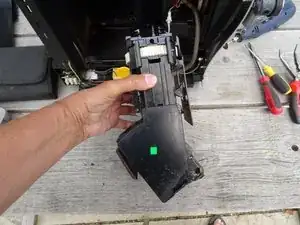

Trek de zetgroep naar je toe. De slang naar de koffie-uitloop zit nog vast aan de bovenkant.
-
Trek de slang naar de koffie-uitloop los.
-
-
-
Je kunt nu de brouwunit vervangen of reviseren.
-
Als je de brouwunit wilt demonteren om hem schoon te maken en nieuwe afdichtingen aan te brengen, kun je deze of deze handleidingen gebruiken.
-

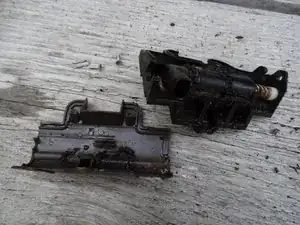

Er is één klein verschil met deze brouwunit: de aftapkraan is voorzien van een deksel, maar dit is eenvoudig te verwijderen. Draai hiervoor de twee Torx T8 schroeven los.
-
Je kunt deze handleiding gebruiken om de aftapkraan te reviseren.
-
Voer de stappen in omgekeerde volgorde uit om de machine weer in elkaar te zetten.
