DE:Key:communication:mobile_phone

Beschreibung
Mobilfunkstation auf Turm, Mast, Dachaufbau Datenelement (data item) anzeigen/bearbeiten
Für diese Elemente
kann auf Punkte angewendet werdensollte nicht auf Linien angewendet werdensollte nicht auf Flächen angewendet werdensollte nicht auf Relationen angewendet werden (außer Multipolygon-Relationen)
Erfordert
Sinnvolle Kombinationen
Status: de facto
More details at taginfo
Werkzeuge für dieses Attribut

Eine Station (BTS=BaseTransceiverStation) für den Betrieb des Mobilfunks. Diese sind im heutigen Funkzellenbetrieb meist auf hochgelegenen Flachdächern installiert, als Mastaufbau oder als Aufbauten auf Türmen realisiert. Die Antennen auf Flachdächern sind entweder auch auf einem kleinen Mast (>5m mit Steigeinrichtung) montiert oder am Rande des Hochhausdaches mittels kleineren Antennenträgern (Befestigungsrohre). Es gibt auch Mobilfunkstandorte, deren Antennen z.B. an Hochspannungsmasten, Windrädern oder Schornsteinen montiert sind.

Für die Unterbringung der Technik besteht entweder eine kleine Technikkabine building=tech_cab oder die Technik ist in Outdoor-Gehäusen untergebracht (wird dann nicht getaggt). Hier den Tag auf die Kabine konzentrieren. Ohne Kabine den Tag auf die Antenne konzentrieren. Die Betriebsstellen im Land sind oft eingezäunt (barrier=fence, access=private).

Beispiele:

Kartieren

ggf. hinzufügen:

  • location=roof ...Antennen befinden sich auf dem Dach
  • location=chimney ...Antennen befinden sich am Schornstein
  • location=power_tower ...Antennen befinden sich am Hochspannungsmast
  • location=power_generator ...Antennen befinden sich am Windrad (oder einer Kraftwerkanlage)

Kartieren der Dachmontagen

Mobilfunkmasten oder -antennen auf Dächern werden auch als Nodes getaggt. Antennen jeglicher Art sind immer mit stabilen Antennenträgereinrichtungen mit dem Dach verbunden. Falls kein eigenständiger Mast (ab ca. 5 m Höhe, mit Leiter) zu erkennen ist, wird anstelle der Tags man_made=mast + tower:type=communication der Tag man_made=antenna verwendet.

Um den Mast oder die Antennenanlage auf Dächern zu kennzeichnen, wird der Zusatztag location=roof verwendet.

Beispiel 1

Eine Antenneneinrichtung mit Technik ohne Mast mit einer Richtfunkanbindung.

Ein Node auf das Dach gesetzt


Beispiel 2

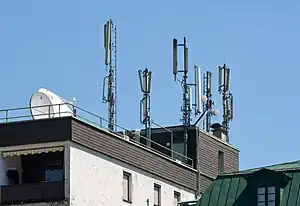

Hier sind an mehreren Antennenträger (+ 2 kleine Maste) mehrere Mobilfunkantennen zur Ausleuchtung der Funkzelle montiert. Außerdem erkennt man kleine Richtfunkantennen und eine größere Sat.-Parabolantenne. Offensichtlich nur ein Betreiber (erkennbar an Antennenbauart und der Ausleuchtung der Funkzelle). Aus Platzgründen fasst man die einzelnen Antennenträger und Masten zu einem zusammen.

Ein Node auf das Dach (möglichst auf höchsten Mast oder mittig).
Und evtl. ein Node für die Parabolantenne (da >1m)

Beispiel 3

Hier sind an mehreren (3) Antennenträgern (nicht als Mast einstufbar) rundherum zur Ausleuchtung der einzelnen Funkzellen Mobilfunkantennen montiert. Durch die Bauart der Antennen erkennt man drei verschiedene Betreiber. Hier wird der Tag operator:MNC=* genutzt, um die Betreiber aufzulisten. Die Yagi-Antenne wird nicht getaggt.

Ein Node auf das Dach (möglichst mittig).

Technikkabine oder Outdoorgehäuse?

Beispiele

  • Kleine Mobilfunkstation mit Outdoor-Technik.
    Kleine Mobilfunkstation mit Outdoor-Technik.
  • BTS mit Richtfunk. Technik innerhalb der klimatisierten Kabine.
    BTS mit Richtfunk. Technik innerhalb der klimatisierten Kabine.
  • Mobilfunkmast mit building=tech_cab
    Mobilfunkmast mit
    building=tech_cab
  • Wetterfeste GSM Outdoortechnik ohne weitere Kabine
    Wetterfeste GSM Outdoortechnik ohne weitere Kabine

Auch ist die Technik manchmal unterhalb des Daches in einem der Dachräume, nicht zugänglich, untergebracht!

Tags die in diesem Zusammenhang gebraucht werden

  • operator=* - Betreiber der gesamten Mobilfunkanlage bzw. für den Mobilfunkmast.
  • operator:MNC=* - Mobilfunk-Betreiber, nach Mobile Network Code
  • ref=* - Referenznummern -

Rendering

Mapnik: Nur für einzelne Maste!

JOSM Preset

Siehe auch

Zur genauen Unterscheidung siehe auch
