DE:Tag:pipeline=surge_tank
 pipeline =
|
 |
| Beschreibung |
|---|
Ein Wasserschloss fängt den Druckstoß in der Wasserleitung eines Wasserkraftwerks ab, der beim Schließen des Schiebers entsteht.
|
| Gruppe: Rohrleitungen |
| Für diese Elemente |
    |
| Sinnvolle Kombinationen |
Status: akzeptiert.svg.png){kind=icon}
|
| Werkzeuge für dieses Attribut |
|

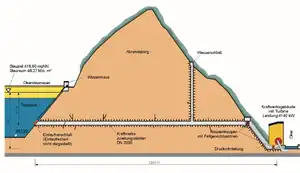

Ein Wasserschloss befindet sich in der Zuleitung eines Wasserkraftwerkes und schützt diese vor Druckstößen, die beim schlagartigen Unterbrechen der Wasserzufuhr entstehen würden.
Das Wasserschloss ist in der Regel als Schacht konstruiert, in dem der Wasserspiegel auf und ab pendeln kann, um den Druck in der Hauptleitung auszugleichen. Das Bauwerk muss über das Stauziel des Oberbeckens hinausreichen.
Wie kartieren?
Als wichtige Teile in Versorgungssystemen werden Wasserschlösser als Punkte mit pipeline= auf der Rohrleitung dort gesetzt, wo sie wirken, ähnlich wie Ventile pipeline=valve.
Obwohl diese Behälter große Schächte oder schornsteinartige Bauwerke sein können, ist pipeline= auf dem Knoten zu setzen, der das Wasserschloss mit der Druckleitung oder dem gefluteten Tunnel verbindet.
Etwaige oberirdische Gebäude können mit building=service ergänzt werden.
Die genaue bauliche Ausführung des Wasserschlosses kann bei oberirdischen Bauwerken mit man_made=chimney oder bei Schächten mit man_made=shaft eingezeichnet werden.
| Schlüssel | Wert | Beschreibung |
|---|---|---|
pipeline |
|
Verbindungspunkt des Wasserschlosses mit dem Wasserweg |
location |
<Standortwert> | Aufstellungsstandort des Wasserschlosses |
diameter |
<Durchmesser> | Der Innendurchmesser in mm |
height |
<Höhe> | Die innere Bauhöhe des Behälters in m |
ele |
<Seehöhe> | Die Höhe des Behälterbodens über dem mittleren Meeresspiegel |
capacity |
<Fassungsvermögen> | Das Fassungsvermögen des Behälters im m³ |
operator |
<Betreiber> | Name des Betreibers |
Beispiele
| Foto | Tagging | Note |
|---|---|---|
|
At the center of the shaft or chimney, add a node and use :
|
A chimney is installed above the pipeline it is supposed to protect |
 |
At the center of the shaft, add a node and use :
On the shaft actual footprint, an area:
|
Here is an underground shaft acting as a surge tank for a penstock located 170 metres below. The shaft outlet is about 18 metres wide |
